Capacidade de produção real polar da máquina de solda ultrassônica 1: 3PPM
2. O tempo de alimentação do adaptador e do protetor é ≥60min
3. Rendimento do equipamento: 99,5% (exceto materiais entrantes defeituosos), rendimento do equipamento: ≥98%
Durante o processo de transferência, a pilha será transferida sob a proteção do dispositivo elétrico, e o deslocamento relativo entre a pilha e o dispositivo elétrico não ocorrerá. O número de épocas que a pilha é travada dentro da máquina não deve ser mais de três vezes (o número da pilha que entra e que sae da máquina não é incluído).
Pilha desencapada que não alimenta 1 aperto seguro, nenhum deixar cair do material ou materiais arrastados, a precisão repetida da operação ≤±0.05mm do mecanismo.
2. O projeto flexível do manipulador, o fio da parte movente é fio flexível, o material do metal não é permitido ser usado no mecanismo ou na parte no contato direto com o produto, e a almofada de borracha deve ser adicionada ao prendedor mecânico.
3. Pode impedir que o produto caia sob o estado repentino de morte e de falha de energia.
4. inspeção da Anti-parada do sentido material entrante da pilha elétrica (com a detecção do código de exploração).
Procurar um caminho mais curto a detecção 1. do olá!-potenciômetro. Durante procurar um caminho mais curto a detecção, a orelha do elétrodo será pressionada e testada outra vez.
2. A época do teste do olá!-potenciômetro era 3s, e era ajustável de 1,0 a 10.0s. O tempo de descarga é 1s e 0,5~ 5.0s são ajustáveis. tensão DC100V do Olá!-potenciômetro, C.C. 0~500V da escala, engrenagem 50V;
3 o valor atual e valor da tensão podem ser alimentados de volta ao sistema do PLC ao mesmo tempo para assegurar-se de que a precisão de procure um caminho mais curto o julgamento.
Pre-soldadura ultrassônica 1. Durante a soldadura, deve haver defletor na raiz da orelha do polo para impedir que a poeira caia na pilha de bateria;
2. Antes da soldadura, a orelha do elétrodo será remodelada de acordo com as exigências da posição da orelha do elétrodo da pilha elétrica;
3. O dispositivo da remoção de poeira é exigido no processo de solda;
A área e o número de solda de marcas de solda serão soldados de acordo com as exigências tecnologicos do cliente;
5. É simples e conveniente substituir a cabeça de solda, sem a base pegajosa. O número de épocas do uso da cabeça e do assento de solda de solda é ≥ 300.000 vezes, e pode ser lustrado por 2 vezes.
A vida útil de 1 faca de corte da orelha do polo é ≥ 500.000 vezes;
2. Fácil substituir o cortador;
3. Coleção automática da sucata cortada e da sucata;
1. A orelha polar cortada deve ser remodelada sem danificar a orelha polar
2. Espane as orelhas do polo após o corte;
1 placa de alumínio/de cobre de transferência adota o formulário do material entrante do material de folha, alimentação de tipo cassette, ciclo de alimentação: ≥60min.
2. O dispositivo elétrico de posicionamento da parte de conexão e da pilha elétrica deve ser baseado na mesma avaliação de desempenho, e a parte de conexão deve ser ≤±0.5mm relativo à pilha elétrica.
3. A carga das placas de cobre e de alumínio de transferência será impedida eficazmente da colagem.
Espessura da placa de alumínio de transferência: 0.6-1.2mm, espessura da placa de cobre de transferência: 0.4-1.2mm (a espessura específica será sujeita ao processo que tira);
5. A carga da folha da proteção e da folha de conexão será impedida de absorver e de absorver mais de uma folha, e o alarme será dado se falha a absorver ou a absorver mais de uma folha por três vezes consecutivas, e um dispositivo do desperdício estará instalado para armazenar mais de uma folha; A estação protetora da carga da folha deve ter a proteção da função.
6. O conjunto que posiciona a precisão ≤0.5mm, a gaxeta é exigido ser dentro do adaptador, e do afastamento ≤0.5mm da borda.
Pilha despida que posiciona o módulo 1 duas pilhas a ≤±0.3mm médio.
Não risque a superfície da pilha.
Exceto a área de solda, o resto da superfície da pilha deve ser protegido.
4. As medidas eficazes devem ser tomadas para impedir a colisão e o decarburization da pilha elétrica desencapada. Os materiais em contato com a pilha elétrica são todo o metaloide.
O módulo de alimentação 1 da folha protetora realiza a alimentação automática folha protetora de alumínio/de cobre, que é colocada na posição de solda ultrassônica do grupo do polo e das orelhas do polo, e folha protetora de cobre/de alumínio é fixada pela tampa protetora de solda.
2. Escala da espessura da placa de alumínio da proteção: 0.1-0.5mm; escala da espessura da placa de cobre da proteção: 0.1-0.5mm (o partido a fornecerá desenhos e sugerirá 0.2mm), que serão colocados na parte superior da orelha do pacote do grupo traseiro combinado do polo.
3. Folha de alumínio/de cobre da proteção adota o formulário do material entrante do material de folha, alimentação de tipo cassette, ciclo de alimentação: ≥60min.
O equipamento conduzirá a soldadura ultrassônica para cada talão de cobre/de alumínio do polo, com o 1 ponto de solda em cada talão do polo, o tamanho de ponto de solda: 5*15mm (a área específica será sujeita à tecnologia), e conduzirá uma soldadura para cada talão do polo após a montagem, para um total de 4 vezes.
5. O conjunto que posiciona a precisão ≤0.5mm, a gaxeta é exigido ser dentro do adaptador, e do afastamento ≤0.5mm da borda.
A base da instalação do módulo 1 da solda ultrassônica da máquina de solda ultrassônica poderá realizar o ajuste do sentido de XYZ três, linha central XY adota o ajuste automático da movimentação servo.
2. Após a soldadura ultrassônica, os produtos foram selecionados aleatoriamente para a inspeção. A força elástica vertical era > 100N, e a força elástica horizontal era > 60N. As junções de solda entre as orelhas do polo e entre as orelhas do polo e as partes de conexão são rasgadas distante e aderidas então, e a área residual de descascamento é o ≥ 60%, que não produz tais fenômenos como a quebra de solda, a solda virtual, o enviesamento de solda, a cabeça de solda adesiva e a base adesiva.
3. A bateria de estação de solda será protegida no conjunto e equipada com uma sução e um mecanismo da remoção de poeira para impedir que a poeira caia na bateria. A limpeza ambiental da câmara protetora em contato com o produto durante o processo de trabalho é mais alta do que as exigências da classe 100.000.
Durante a soldadura, deve haver defletor na raiz da orelha do polo para impedir que a poeira caia na pilha.
5. Os parâmetros da solda ultrassônica serão monitorados no tempo real, e se os parâmetros excedem a escala ajustada, um alarme será dado; A solda ultrassônica racha-se/defeito dessoldada foi detectada pelo sistema de feedback da energia.
O comprimento da fita e a posição adesiva podem ser ajustados.
3. Função adesiva pobre da detecção e do aviso prévio do vácuo.
Deve haver um sensor da cor para detectar a presença de colagem azul.
5. Rendimento esparadrapo ≥99.5%, para assegurar-se de que os defeitos esparadrapos não fluam no processo seguinte.
parada 6 para mudar ≤2min de borracha.
1. Agarramento seguro, deixar cair não material ou material arrastado, precisão da repetição da operação do mecanismo ≤±0.05mm.
2. O projeto flexível do manipulador, a superfície de contato do produto é feito do material do metaloide, e é equipado com o refletor para a detecção material.
Assegure-se de que a pilha não desloque durante o processo de transferência e esteja equipada com a válvula de solenoide pressão-guardando para se assegurar de que o produto não caia quando o gás for eliminado.
O mecanismo da carga das baterias é composto principalmente do módulo linear, guia, cilindro, garra do gás e o mecanismo da consolidação, a função principal de transferência das baterias ao mesmo tempo no processo de transferência e para assegurar os escurecimentos para extinguir a situação do acidente tal como baterias não cairá, adotado no tipo de selagem cilindro do controle da válvula de solenoide, pode eficazmente manter a linha quando os cortes de energia para extinguir a pressão não escapado imediatamente, pode manter a linha pressão por 20 minutos.
A posição ultrassônica do pre-soldador é composta principalmente do soldador ultrassônico, tubo de vácuo, orelha do polo que pressiona e que dá forma ao mecanismo. Antes da pre-soldadura ultrassônica, o mecanismo de aperto e dando forma da orelha do polo apertará primeiramente a orelha do polo, e a orelha do polo estará remodelada então ao meio de acordo com as exigências do processo assegurar-se de que a orelha do polo depois que a pre-soldadura é consistente com as exigências do processo. Pre-soldadura ultrassônica de acordo com as exigências de soldar dois pontos ou uma linha.
Cortar o mecanismo é composto principalmente da caixa do cilindro do corte, do assento da montagem, da coluna do guia, a superior e a mais baixa de corte da faca e da coleção de desperdício. A realização principal da pre-soldadura depois que a orelha do polo da pilha elétrica para cortar, eliminou a peça em excesso da orelha do polo, e assegura a uniformidade da orelha do polo, o cortador que usa a faca branca do aço ou do aço de tungstênio, faca de corte pode ser reparada por muitas vezes, vida até 500.000 vezes.
O mecanismo de alimentação da placa de transferência é composto principalmente de descarregar o compartimento, levantando o módulo, o mecanismo de posicionamento secundário e o mecanismo de transplantação da placa de transferência. Realiza principalmente a função exatamente de colocar a placa de cobre e de alumínio de transferência no grampo da munição à posição especificada do dispositivo elétrico de solda. Devido à diferença em tamanho, forma e espessura das placas de cobre e de alumínio de transferência, detecção eficaz e correção da retenção seja necessário assegurar a precisão das posições das duas placas em processo da liberação e de transferência materiais. O posicionamento secundário das placas de transferência é necessário assegurar a precisão da posição antes de colocá-las no dispositivo elétrico de solda. Ao mesmo tempo, o adaptador deve ser testado para impedir o misplacement reverso.
As medidas decolagem eficazes serão tomadas para placas de alimentação do cobre e as de alumínio de transferência:
O mecanismo de alimentação da folha da proteção é composto principalmente do compartimento de alimentação, levantando o módulo, o mecanismo de posicionamento secundário e o mecanismo de transplantação da folha da proteção. Realiza principalmente a função exatamente de colocar a placa de cobre e de alumínio da proteção no grampo da munição à posição especificada do dispositivo elétrico de solda. Devido à diferença em tamanho, forma e espessura das placas de cobre e de alumínio da proteção, detecção eficaz e prevenção de erro seja necessário assegurar as posições exatas das duas placas em processo da liberação e de transferência materiais. Antes de colocar a placa da proteção no dispositivo elétrico de solda, deve ser posicionado duas vezes para assegurar a precisão da posição. Ao mesmo tempo para proteger o filme para detectar se há um erro reverso.
A película protetora pôs anti - as medidas da retenção são basicamente as mesmas que o adaptador.

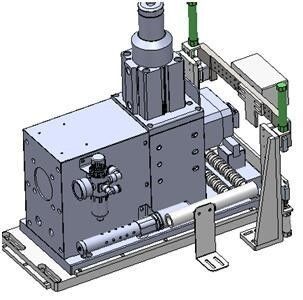

A estação da solda ultrassônica é composta principalmente da máquina de solda ultrassônica, de módulo movente da linha central ultrassônica de X e de Y, de linha central de Z mecanismo de levantamento, mecanismo da proteção da pilha elétrica e mecanismo de fumo da remoção de poeira. A realização principal da parte de transferência, a orelha do polo da pilha elétrica, a parte da proteção através da onda ultrassônica será soldada junto, a área da marca de solda de acordo com as exigências do processo escolher a cabeça de solda apropriada, cabeça de solda pode repetidamente ser lustrada duas vezes, cabeça de solda e uma vida útil de solda do assento de 150.000 vezes.
1) medidas de defesa para a remoção de poeira de solda:
Princípio da proteção de pilha de solda: primeiramente, a placa da proteção cobrirá a superfície da pilha, e somente a área de solda é reservado. As cabeças de solda superiores e mais baixas são equipadas com os portos da extração de poeira. No processo de solda, o purificador do fumo terá o bombeamento de ar coaxial, e o respingo de solda será bombeado no purificador do fumo através dos portos da extração de poeira.
2) parâmetros e configuração do purificador do fumo
A. A tubulação de sução tem um desempenho de fogo alto, e a avaliação do fogo pode alcançar v-0.
Estrutura do quadro do metal da fuselagem do B., seguro e durável; A estrutura é clara, dividido em: câmara da entrada de ar, câmara de filtro, câmara da purificação do ar, e câmara da exaustão.
C. A camada de filtro no elemento de filtro tem uma característica à prova de fogo alta, que possa imediatamente alcançar a exigência à prova de fogo do ℃ (de 200-300), e a categoria à prova de fogo pode alcançar v-0.
D. filtragem da elevada precisão, tão pequena quanto 0,3 mícrons.
Dispositivo do blowback de E. Pulso para manter uma entrada de ar constante e uma capacidade de limpeza constante.
F. o projeto da estrutura da redução de ruído, a sala de alta pressão da instalação do fã é equipado com o algodão deabsorção, que pode eficazmente reduzir o ruído e fazer o ambiente de trabalho mais calmo e agradável.
G. Com a função da indução da temperatura, o valor da temperatura de limite pode ser ajustado. Quando a temperatura de limite é alcançada, a função do alarme estará começada, o fã parará de correr, e a válvula de solenoide será aberta para começar o nitrogênio extinguir a função.
H. Com função do feedback da pressão, o valor da pressão do limite pode ser ajustado. Quando a pressão interna alcança a pressão do limite, a função do alarme estará começada.
Medidas elétricas da proteção de I. Completo, equipadas com uma falta do dispositivo de proteção igual, seguro e seguro.
J. Com a função do regulamento da velocidade do vento, a velocidade do vento pode ser ajustada de acordo com a procura real.
K. A folha à prova de explosões é instalada no fora do quadro para conseguir a função do relevo da explosão.
mecanismo 2.3.7 esparadrapo
O mecanismo esparadrapo é composto principalmente do mecanismo de gerencio da colocação de pilha elétrica, do mecanismo da detecção da fita adesiva, de puxar esparadrapo, da pressionar adesiva, de corte esparadrapo e do mecanismo de alimentação esparadrapo. Depois que a conclusão da soldadura da pilha, a fita adesiva está imprimida na soldadura, e um total de 8 partes de fita adesiva está imprimido na parte dianteira e nos versos. Após a conclusão da fita adesiva através do sensor da cor para detectar se a fita está colada, a pilha unpasted no auxílio manual da estação do NG após a pasta à máquina traseira.
2,4 parâmetros do equipamento básico:
(1) pela capacidade PPM da unidade: ≥3;
(2) a taxa ótima preliminar do equipamento: ≥99.5% (únicos produtos maus causados pelo equipamento, exceto materiais entrantes maus);
descolamento da taxa de falhas de equipamento (de 3): ≤2% (exceto materiais entrantes maus);
ruído do equipamento (de 4): ≤75dB (perto as portas e o Windows, 1000mm longe do equipamento ou da medida mordida operação);
A taxa de êxito de arma automática da exploração do código para materiais entrantes: ≥99.8%;
