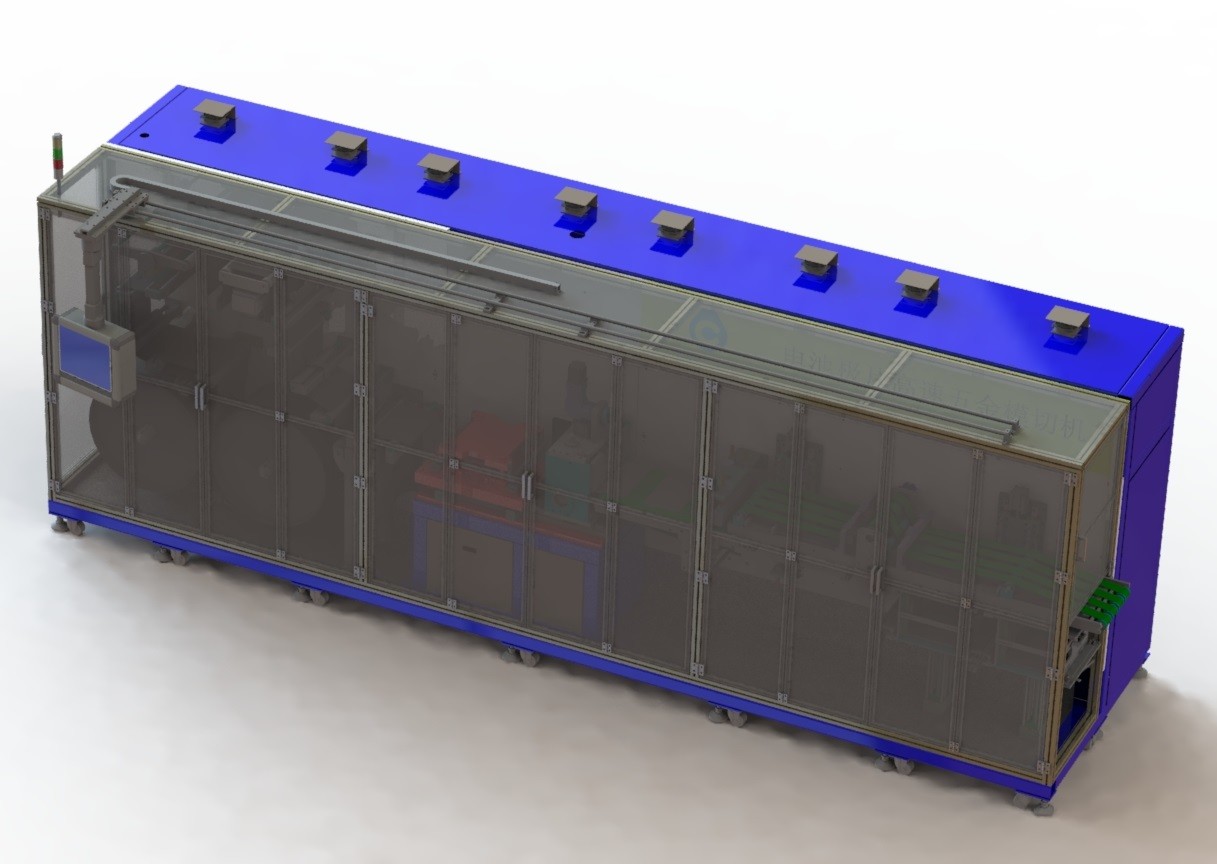

Linha de produção de bateria de lítio Máquina de corte e vinco de alta velocidade para matriz de metal de bateria
1, descrição do equipamento:
1.1, perfil do equipamento:

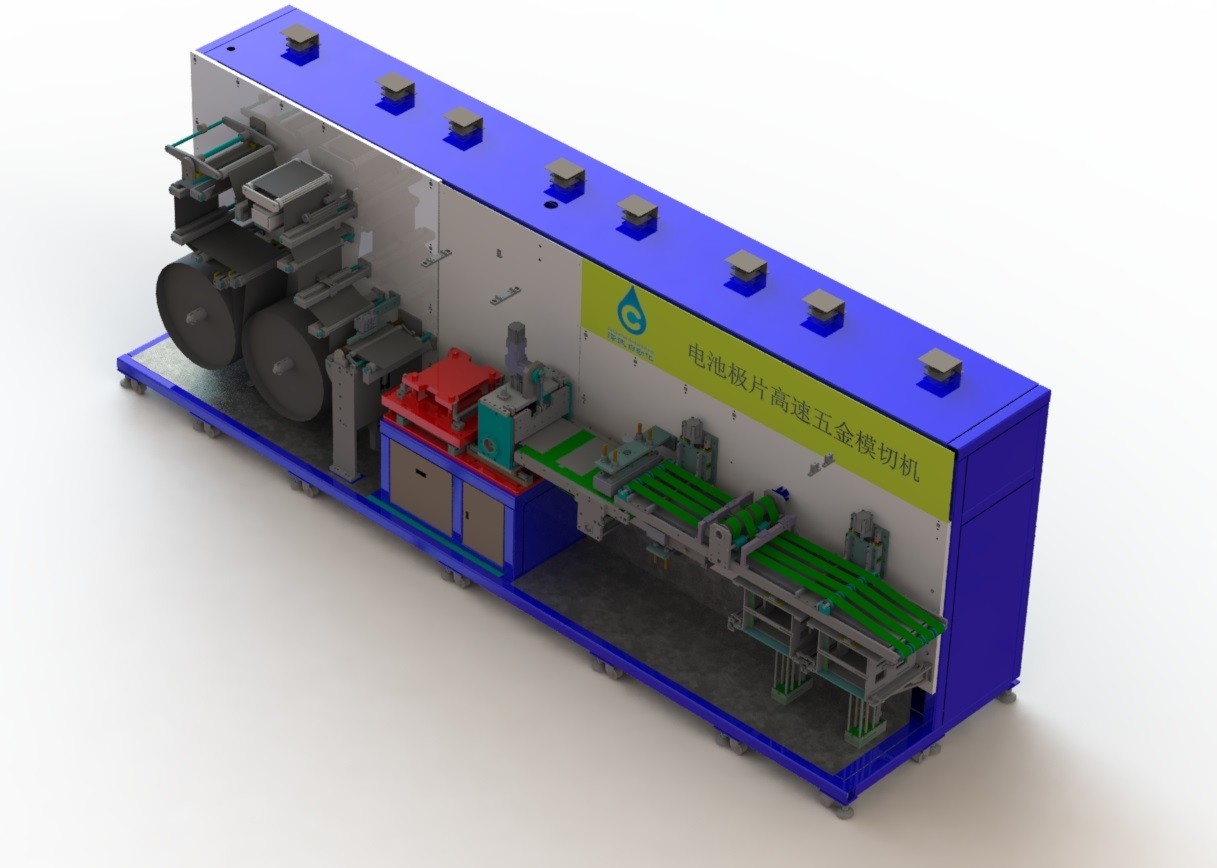

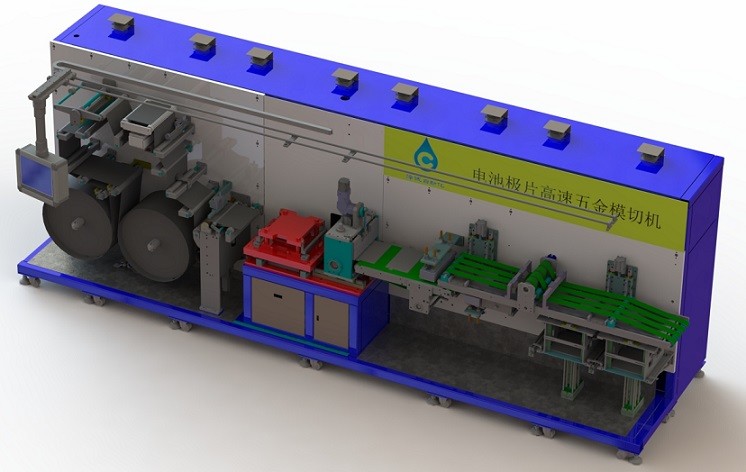

Este equipamento completa o processo de corte do molde de metal do polo da bateria de íon de lítio tipo laminação, o material da bobina contínua é cortado em um único polo. Eixo inflável de rolamento do polo artificial instalado no dispositivo, o dispositivo automaticamente coloca volume, mecanismo de retificação do processo de laminação para realizar o ajuste automático e controlar a tensão da peça do polo através do sistema de controle de tensão, o servomecanismo será transportado para a estação de corte e vinco de chapa de metal, a matriz do hardware será extremamente orelha e formação de ângulo de arco, local de corte com uma faca de corte para corte de folha em peça de polo único e depois para pó remoção da peça unipolar, através da qualidade e dimensão da superfície da placa de detecção CCD, produto ruim foi descartado na caixa de resíduos, material não conforme foi enviado para a caixa de coleta de material.

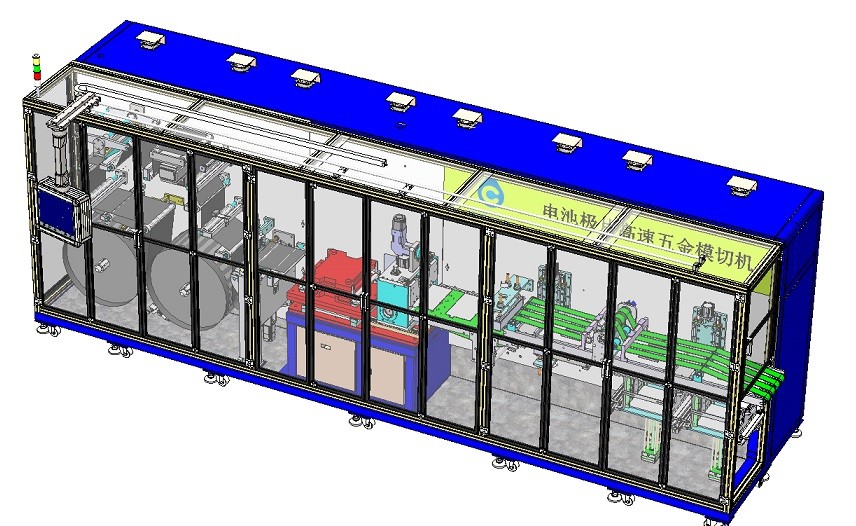

1.2 dimensões externas do equipamento:Tamanho total (mm): comprimento * largura * altura 7500*1780*2395 (incluindo capa protetora e aspirador)Peso do equipamento: 6500KG
2, Âmbito de adaptação do equipamento e parâmetros técnicos
2.1 a especificação dos materiais adaptativos é a seguinte:
|
especificações Item |
ZCCE01B-00 | ||
| Especificações de material | pólo | Comprimento (mm) | bobina |
| Largura/tolerância (mm) | 100～300/0,2 | ||
| Espessura/tolerância (mm) | 0,05～0,25/0,005 | ||
| O maior diâmetro (mm) | φ650 | ||
| O diâmetro interno (mm) | φ152,4 mm (6＂) | ||
| Peso máximo da bobina | 250Kg | ||
2.3 parâmetros técnicos e funções do equipamento:
2.3.1 parâmetros técnicos do equipamento:
|
Especificação Item |
Parâmetros técnicos |
| Eficiência | ＞180ppm |
| Faixa/precisão da largura do bastão W | 80-250mm/±0,2mm |
| Alcance/precisão da altura H do poste | 100-280mm/±0,2mm |
| Largura do ombro da orelha polar Faixa/precisão Dt | 5-50mm/±0,25mm |
| Faixa de peso/precisão da largura da orelha polar | 10-100mm/±0,2mm |
| Altura da orelha polar Faixa Ht/precisão | 10-30mm/±0,5mm (De acordo com o tamanho do material recebido) |
| Vida útil total do molde de hardware | ＞100000 horas |
| Taxa de grãos (falha causada apenas pelo equipamento) | ≥98% |
| Taxa qualificada (exceto materiais recebidos com defeito) | ≥99,5% |
4, ambiente operacional do equipamento
4.1.Fonte de alimentação: trifásica 380V;Flutuação de tensão inferior a ±10%;A potência máxima do equipamento é 16kw;
4.2.Requisitos de gás: pressão da fonte de ar (ar comprimido) > 6 kg/cm2, consumo máximo 50L/min, secagem;
4.3.Peso total do equipamento: 6500kg;
4.4.Rolamento do piso da fábrica: > 800kg/㎡;
4.5.Temperatura ambiente: 20 ~ 35℃;
4.6.Umidade relativa: 5 ~ 55% HR;
4.7.Requisitos do ambiente operacional: a limpeza ambiental não deve ser inferior a 100.000 e não deve haver gás corrosivo, líquido ou gás explosivo no local;
