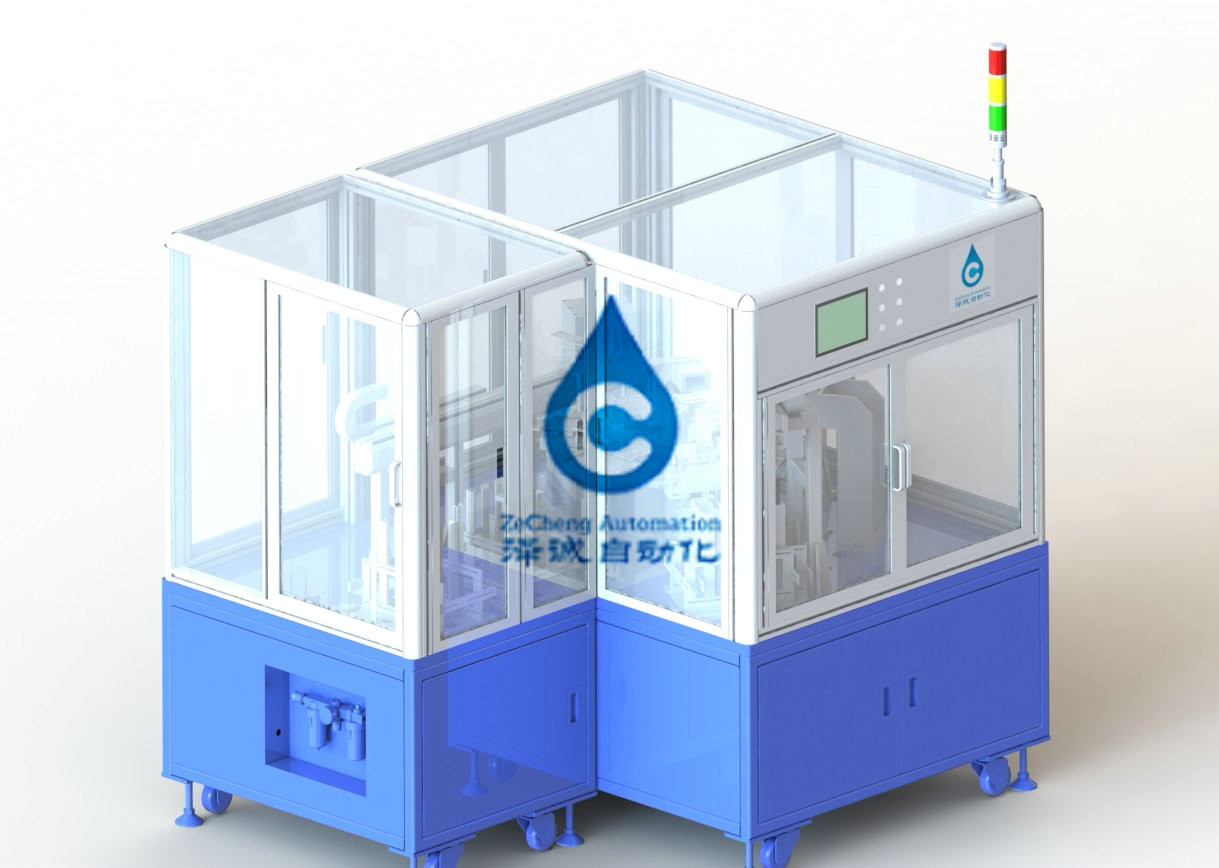

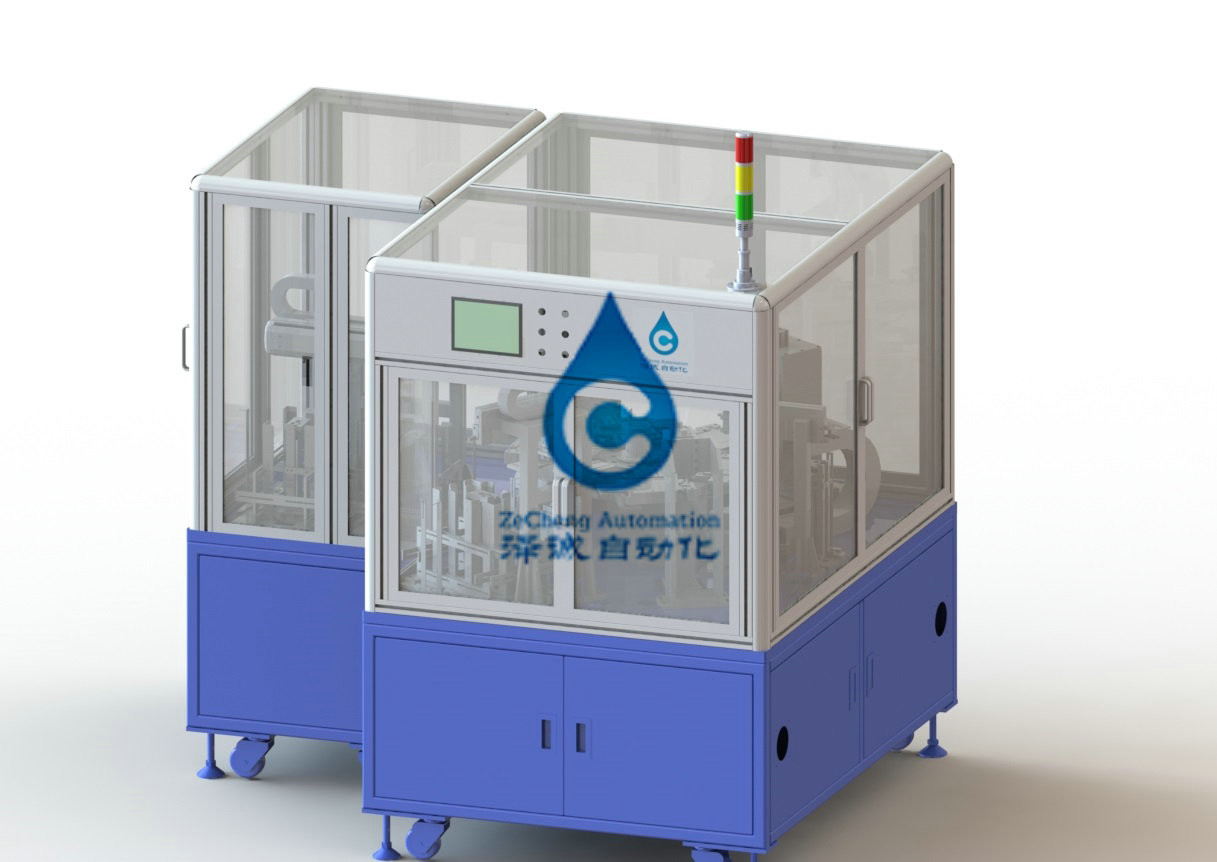

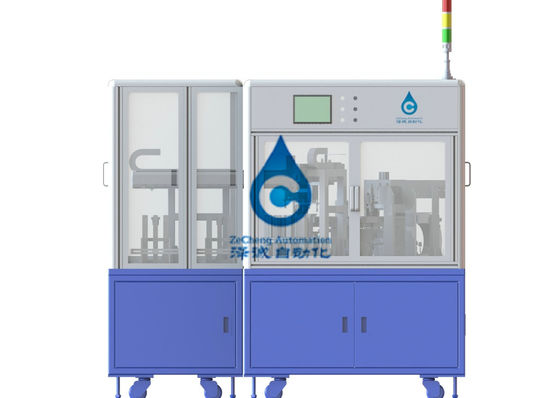

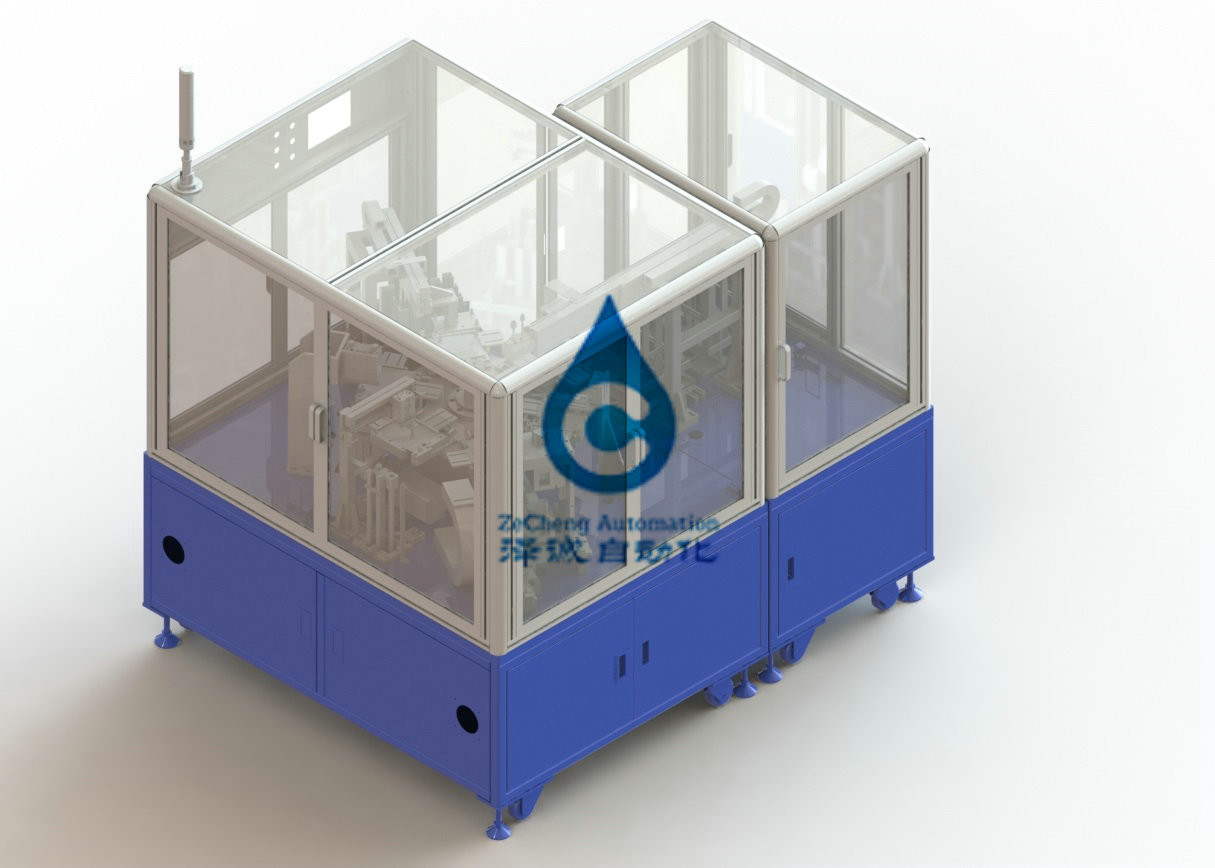

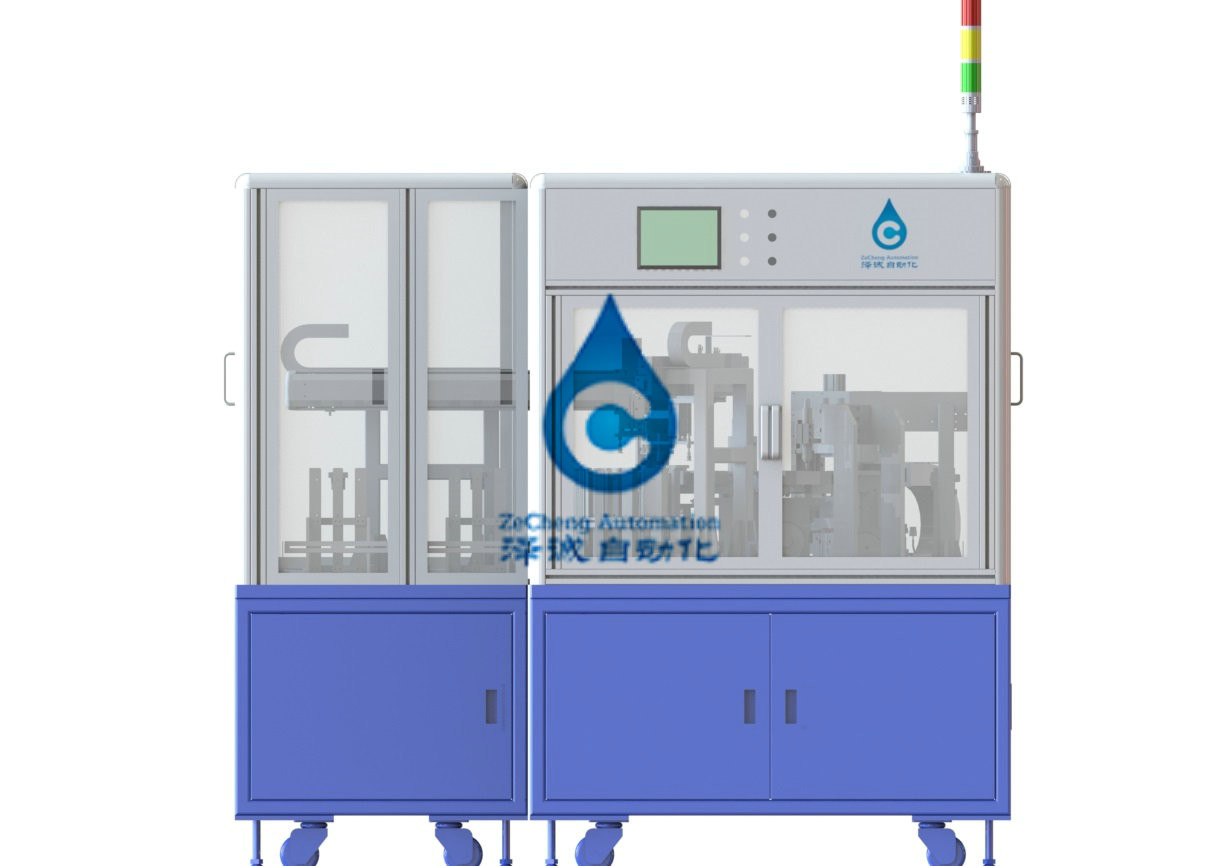

Linha de produção soldador da bateria de lítio do ponto

1
MOQ
Negotiation, email communication
preço
Linha de produção soldador da bateria de lítio do ponto
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Estábulo: 97%
Velocidade: ≥6PPM/min
Qualificado: 99,5%
Peso: 1900 quilogramas
Cor: Branco
Poder: 220V
Destacar:

Máquina cortando

,

máquina de corte da bateria

,

máquina de soldadura da parte de polo da bateria 6ppm

Informação básica
Lugar de origem: CHINA
Marca: Zecheng
Número do modelo: ZC-BC-07
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: Dia de trabalho 100
Termos de pagamento: L/C, T/T
Descrição de produto

Linha de produção soldador da bateria de lítio do ponto da bateria do níquel do zinco


1. Breve introdução de máquina de soldadura da parte de polo
Este equipamento é usado principalmente para aplainar da parte de polo e a soldadura automática do talão. A soldadura de ponto é adotada para melhorar eficazmente a eficiência do trabalho. Quando na operação, a parte de polo é carregada automaticamente, o talão do polo é carregado automaticamente, a posição é posicionada automaticamente, a soldadura é executada automaticamente, e a detecção é executada automaticamente, de modo que trabalhe a intensidade da operação seja reduzido, e a eficiência de trabalho seja melhorada.
2. Exigências de projeto
1. eficiência: 6PPM (o tempo de reabastecimento manual não é incluído).
2. equipamento seguro, baixa taxa da manutenção, manutenção conveniente e durabilidade;
3. talão automático que alimenta, parte de polo automática que alimenta, soldadura automática do talão, eficiência automática alta da detecção;
4. posicionamento exato, qualidade de solda estável e posição de solda, modo e equipamento ajustáveis;
5. precisão da fabricação da parte de polo (precisão da posição de soldadura): longitudinal: ±0.25mm; ; Lateral: 0,50 milímetros;
6. O equipamento será fornecido com: aplainar, soldadura de ponto, detecção de solda da parte de polo, carga automática e descarregamento;
7. Os produtos soldados do NG do talão são selecionados automaticamente e os produtos da APROVAÇÃO são alimentados automaticamente na caixa padrão;
8. A soldadura será firme, não-esparadrapo, corrige em posição e a elevação na eficiência.
9. A retaguarda máxima da fita adesiva não excederá 0.4MM;
configuração 3.Equipment


NÃO.



composição do sistema



Configuração de sistema



Tipo ou manipulação



Quantidade









1









Sistema da cremalheira





1 grupo



Estrutura de esqueleto soldada



medidores do quadrado 40x40x3



1



Placa de base



Fosfatar da placa de aço preto



1









2









Sistema da tabela giratória





1 grupo



Divisor da came



Tex



1



Motor deslizante



Pesquisa e controle



1









3









Caixa de alimentação da parte de polo





1 grupo



Caixa de tempero



Preto anodizado para as peças de alumínio



1









4









Caixa de alimentação do talão de Polo





1 grupo



Caixa de tempero



Preto anodizado para as peças de alumínio



1







5







Alimentação levantando o sistema





3 grupos



atuador do movimento linear



Taiwan Chuang



3













6













Sistema de manipulador





3 grupos



Servo motor



Panasonic



3



Parafuso da bola



Prata



3



Guia linear



Prata



6



Mandril do vácuo



Mismi



6









7









Posicionando o gabarito





6 grupos



Posicionando o gabarito



Preto anodizado para as peças de alumínio



6







8







Sistema da consolidação





1 grupo



cilindro do impulsionador do Gás-líquido



Taiwan



1 grupo







9







ponto-soldador



Conjunto de cabeça de soldadura





1 grupo



Máquina de soldadura





1 grupo





10





Sistema de solda





1 grupo









11









detectando o sistema



Cabeça da detecção





1 grupo



Cremalheira da inspeção





1 grupo



Instrumento da detecção





1 grupo



















12



















Caixa de recepção material



Produto do NG que anula o manipulador





1 grupo



Produto APROVADO que anula o manipulador





1 grupo



Caixa do tempero do produto do NG





1 grupo



Caixa APROVADA do tempero do produto





1 grupo



13



Sistema de controlo





1 grupo



PLC



Omron



1 grupo



Tela táctil



Williams



1





Linha de produção soldador da bateria de lítio do ponto 0

Linha de produção soldador da bateria de lítio do ponto 1







4. Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
