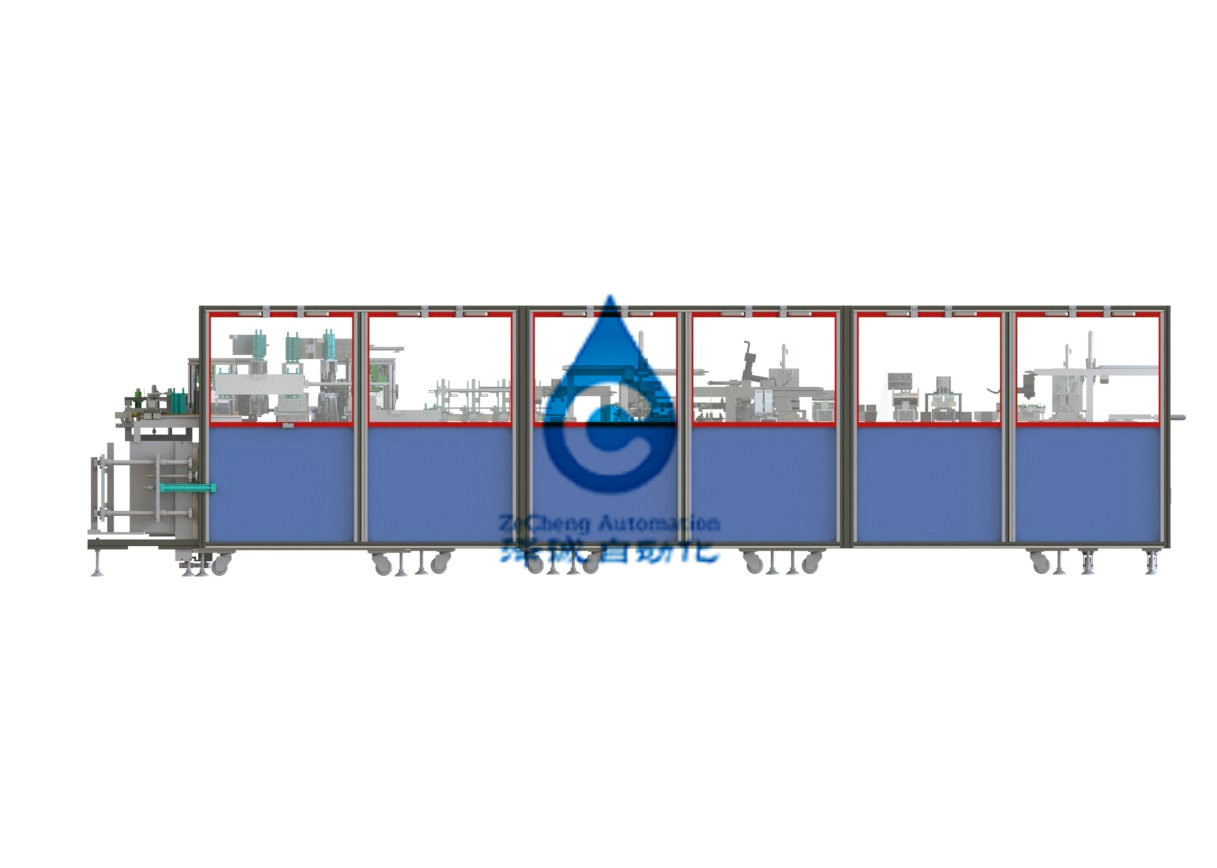

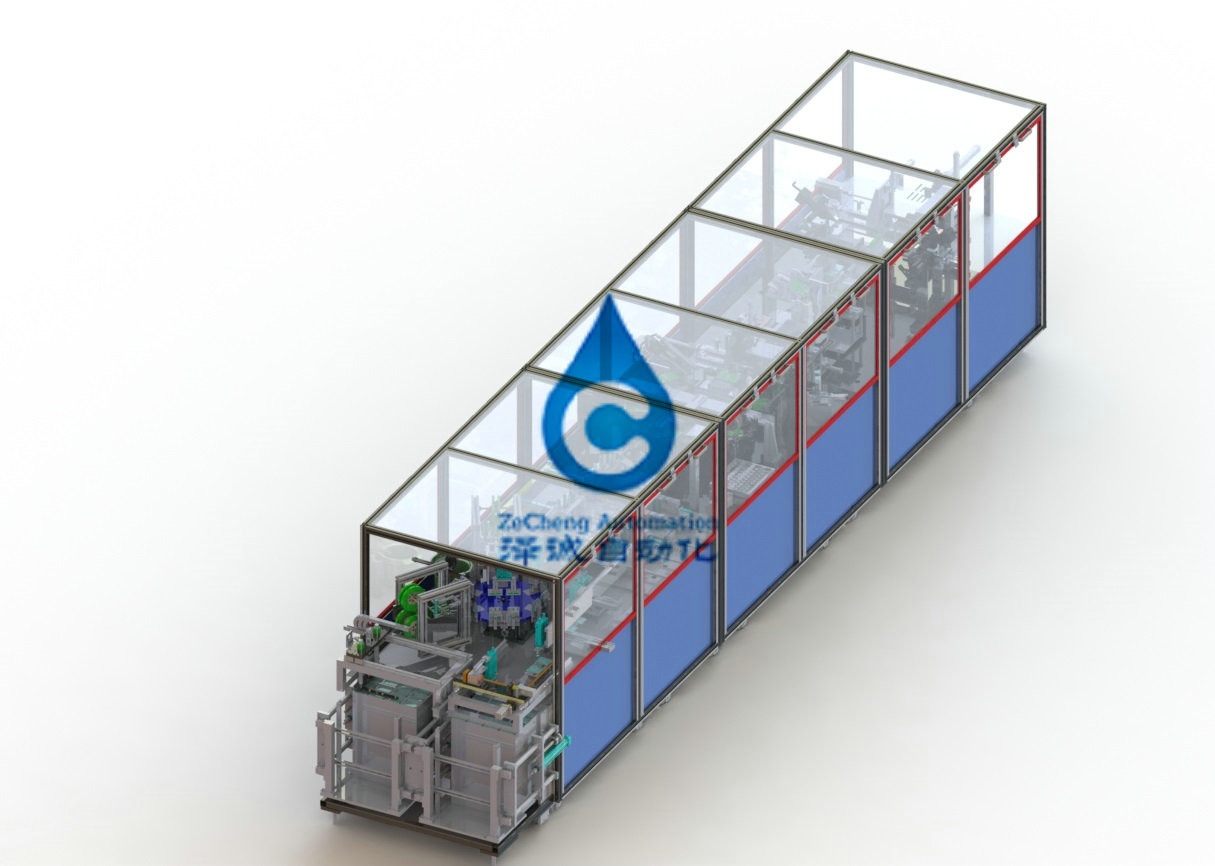

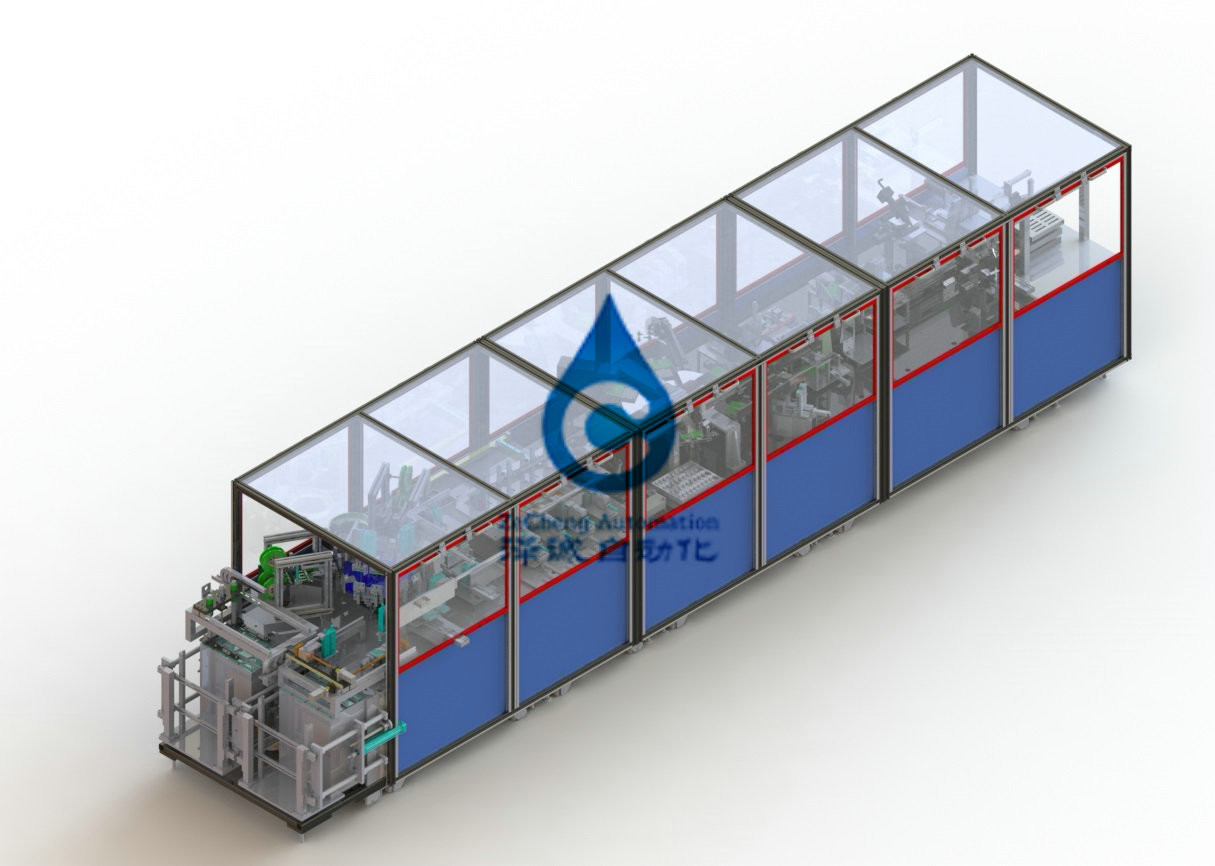

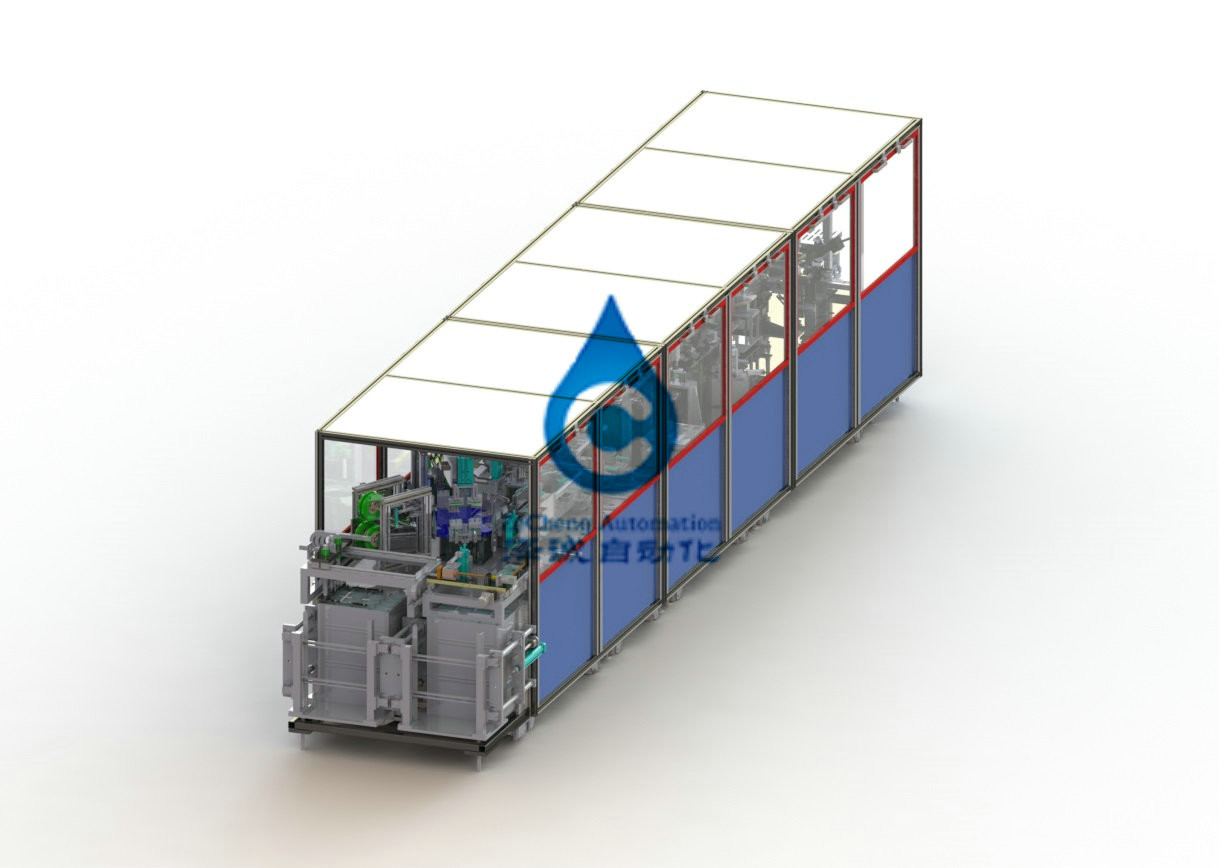

Linha de produção da bateria de lítio de Digitas

Exigências de projeto para a cadeia de fabricação quadrada totalmente automático da bateria

1.1. Este plano é baseado na bateria perto fornecida exigências co., LTD. do conjunto da bateria * * *, e projeta o tipo quadrado linha de produção automática da bateria.

1.2. Linha de produção exigências da capacidade: a velocidade inteira da produção da cadeia de fabricação automática da bateria é sobre 25PPM;

1.3. Tamanho aplicável da bateria: comprimento da bateria: 36 ~ 80mm, largura da bateria: 30 ~ 70mm, espessura da bateria: 3,0 ~ 10mm

1.4. Processo de produção do conjunto da bateria: da matéria prima que alimenta para lançar acima - posicionando repetidamente a orelha reta do polo - a fita da vara para cobrir a gaxeta, os sacos de plástico e a cabeça para lançar - alimentação da bateria - a colagem inferior anulando - no escudo - que posiciona o aperto e o corte extremamente da orelha à soldadura ultrassônica da placa de cobertura da orelha, soldadura de resistência 1-2 - teste elástico - reverso da soldadura de resistência que alimenta à placa de cobertura que aplaina, orelhas de dobra do polo para obstruir para procurar um caminho mais curto o teste, soldadura de ponto do laser, bateria.

1.5. Sistema de controlo: o sistema é composto de quatro grupos, incluindo um sistema de embalagem da gaxeta, um sistema de colagem-em-SHELL, um sistema da inspeção e da solda da orelha do polo, e o sistema de dobra e de selagem de uma orelha do polo. Cada grupo de sistema é controlado independentemente pelo PLC.

1.6. Cadeia de fabricação automática equipamento componente da bateria quadrada:

2. Meio da energia

poder de 2.1.6.1

2.1.6.1 .1 mudança instantânea da contador-fase da tensão AC230V± 10%

2.1.6.1 .2 frequência 50 hertz + 1 hertz

ar de 2.1.6.2

2.1.6.2 .1 pressão 0.5mpa 5kgf/cm2

2.1.6.2 .2 tráfego 10 L/MIN

2.2. Máquina de estratificação

2.2.1. Exigências de projeto

2.2.1.1. A máquina é apropriada para embalar a borracha do tipo quadrado bateria com a boas fita e gaxeta.

2.2.1.2. Fluxo de processo: carregando o → da pilha elétrica que alimenta o → de alumínio do escudo ao mesmo tempo que reveste o → esparadrapo que aperta posicionando o → que posiciona o → de alumínio do escudo que alimenta a alimentação do → do escudo (empurrou três vezes).

2.2.1.3. Características: o escudo é guiado através de um guia do funil. Introduzir do escudo em três vezes, o primeiros dois para o impulso de aperto, último para o impulso direto. O escudo é carregado pelo compartimento da dobro-posição do piso.

2.2.1.4. O comprimento do papel esparadrapo nos lados esquerdos e direitos depois que o núcleo do rolo é colado é L4: 0,2 ~ 1mm

2.2.1.5. Os dois lados do carretel são simétricos, com uma diferença absoluta de 0 ~ 3mm

2.2.1.6. O papel do diafragma não pode ser despejado ao núcleo depois que o núcleo do rolo é colado (o papel do diafragma está dobrado ao interior do núcleo do rolo sem expor o diafragma)

2.2.1. 7. A parte e o diafragma de polo não serão danificados depois que o núcleo do rolo é colado

2.2.1.8 quando que incorpora o escudo, deve haver um sulco do guia entre o núcleo da bobina e a boca do escudo

2.2.1.9. As orelhas positivas e negativas do núcleo da bobina não se dobram durante o processo de colar a colagem inferior e de incorporar o escudo

2.2.1.10 após ter incorporado o escudo, o ângulo entre o núcleo da bobina e o lado do escudo é o ≤ 50

2.2.1.11. A distância entre o núcleo de bobinamento e a parede interna da parte inferior do escudo após ter incorporado o escudo será L3: 0.5±0.2mm

2.2.1.12. A distância entre o núcleo da bobina e as duas bordas do escudo L1 e L2 exige: ≥0.1mm

2.2.1.13. A diferença da distância entre o núcleo do carretel e a borda do escudo | l1-l2 | ≦1.5mm

2.2.1.14. Depois que o núcleo da bobina incorpora o escudo, pode automaticamente testar a distância entre a exposição da orelha negativa e a boca do escudo, e determina a APROVAÇÃO ou o NG

2.2.1.15. ≥ 99,8% da taxa da qualificação da produção

2.2.1.16. ≥ 95% do rendimento da produção.

2.2.1.17. A época da operação do modelo de comutação não deve exceder 30min

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
