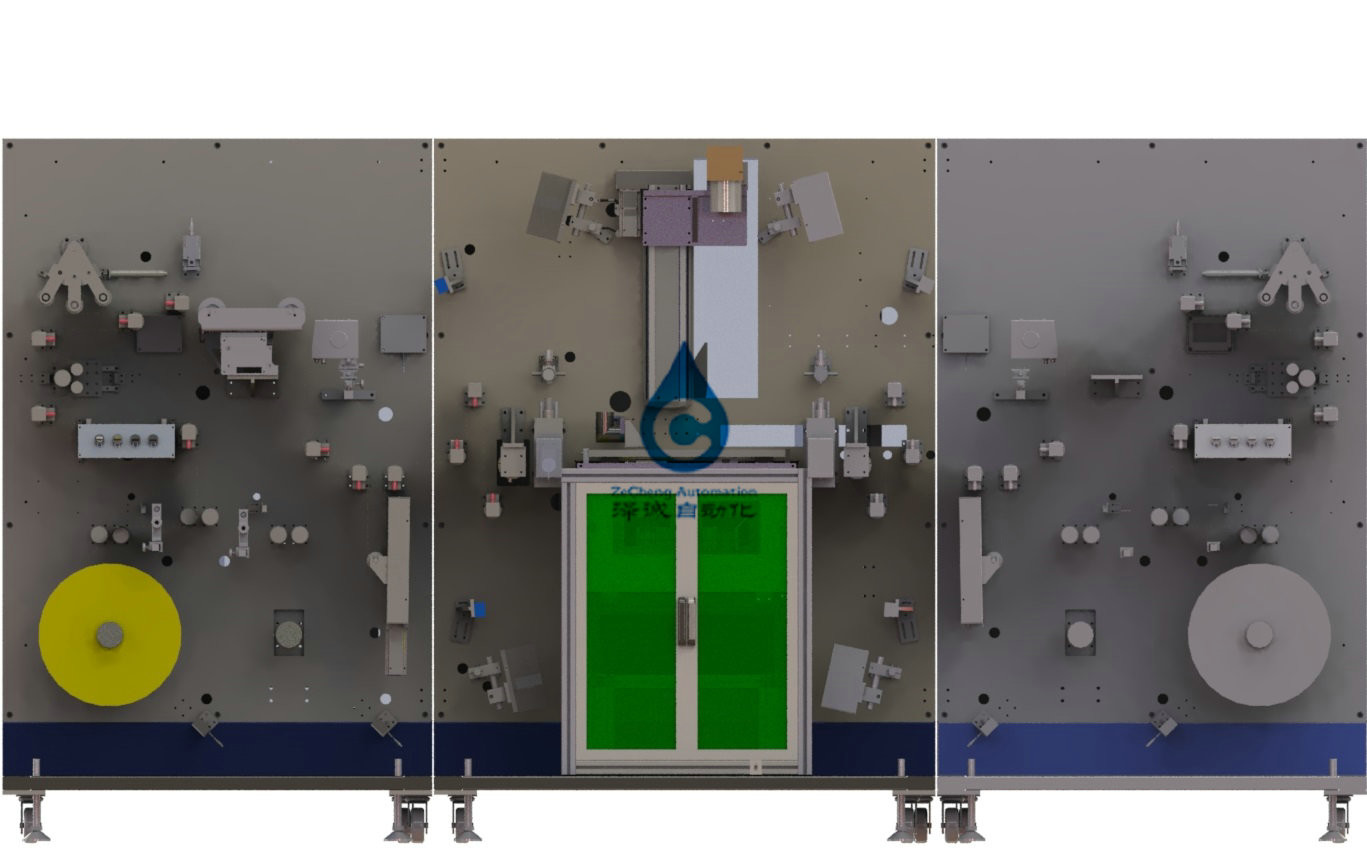

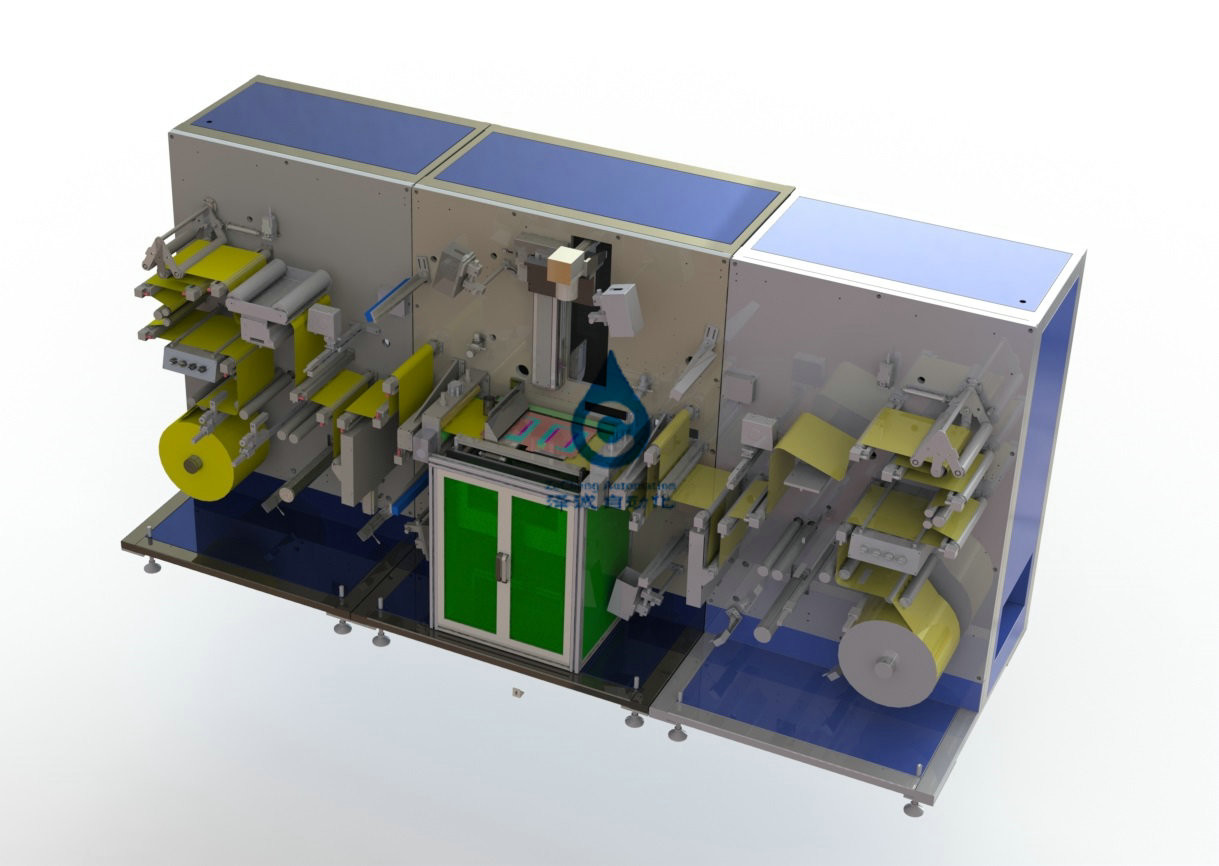

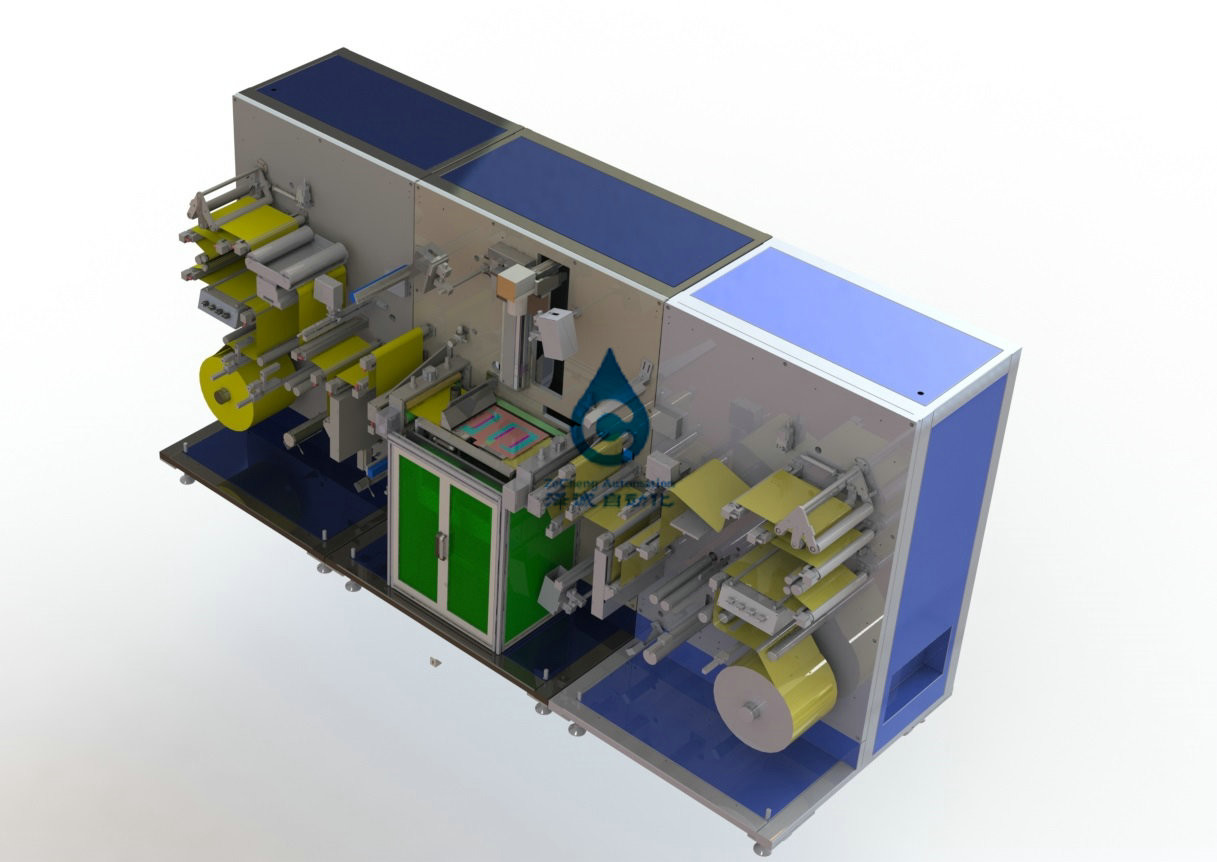

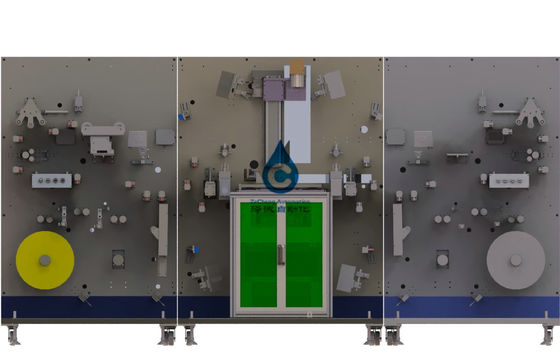

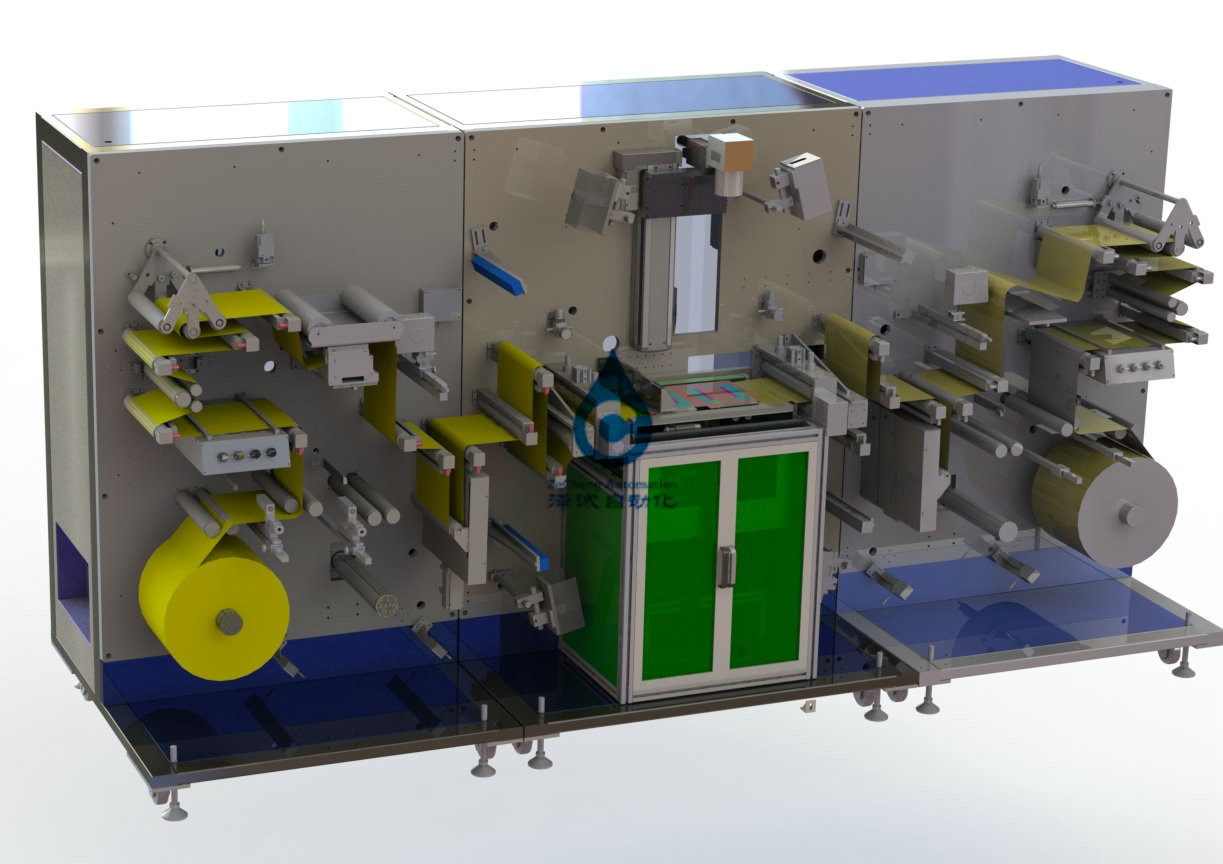

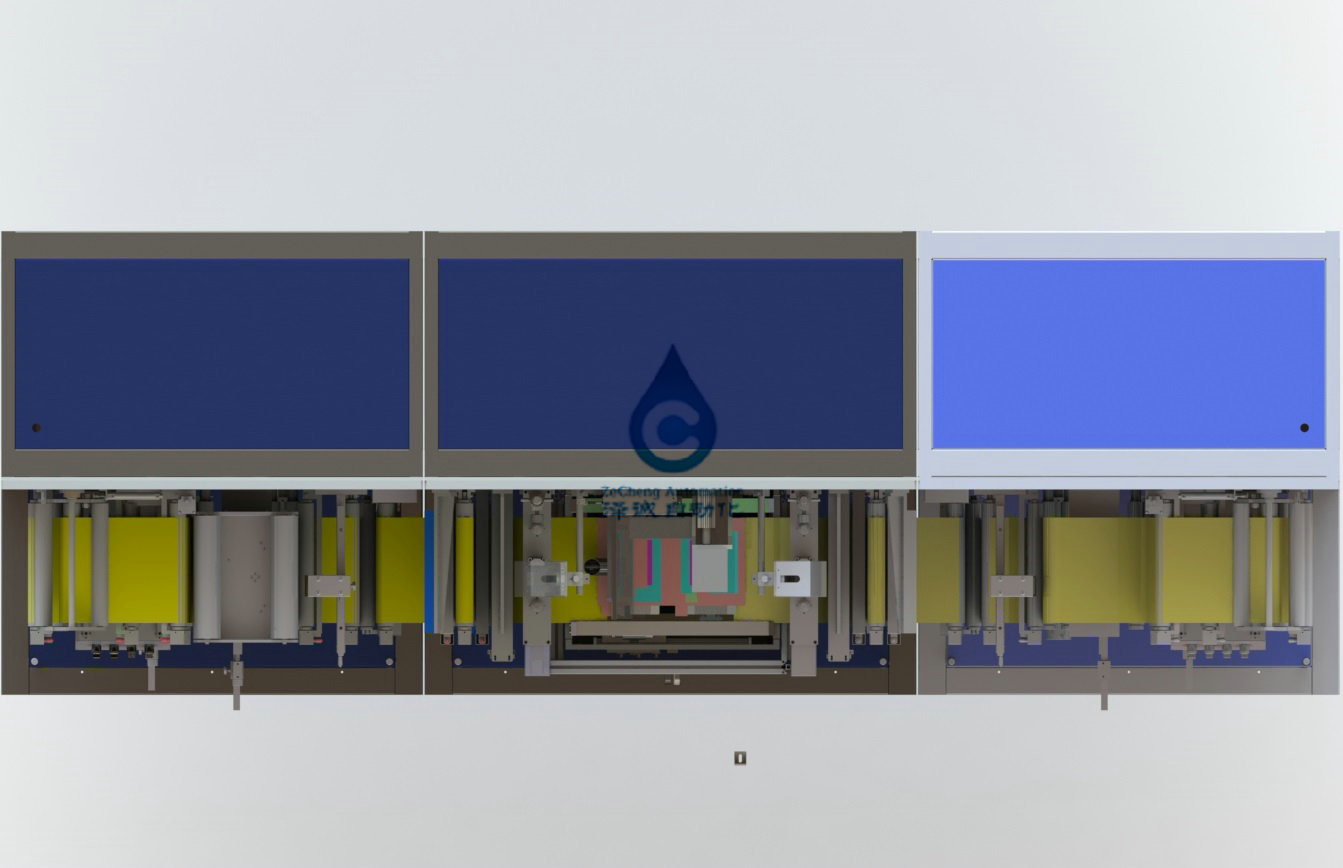

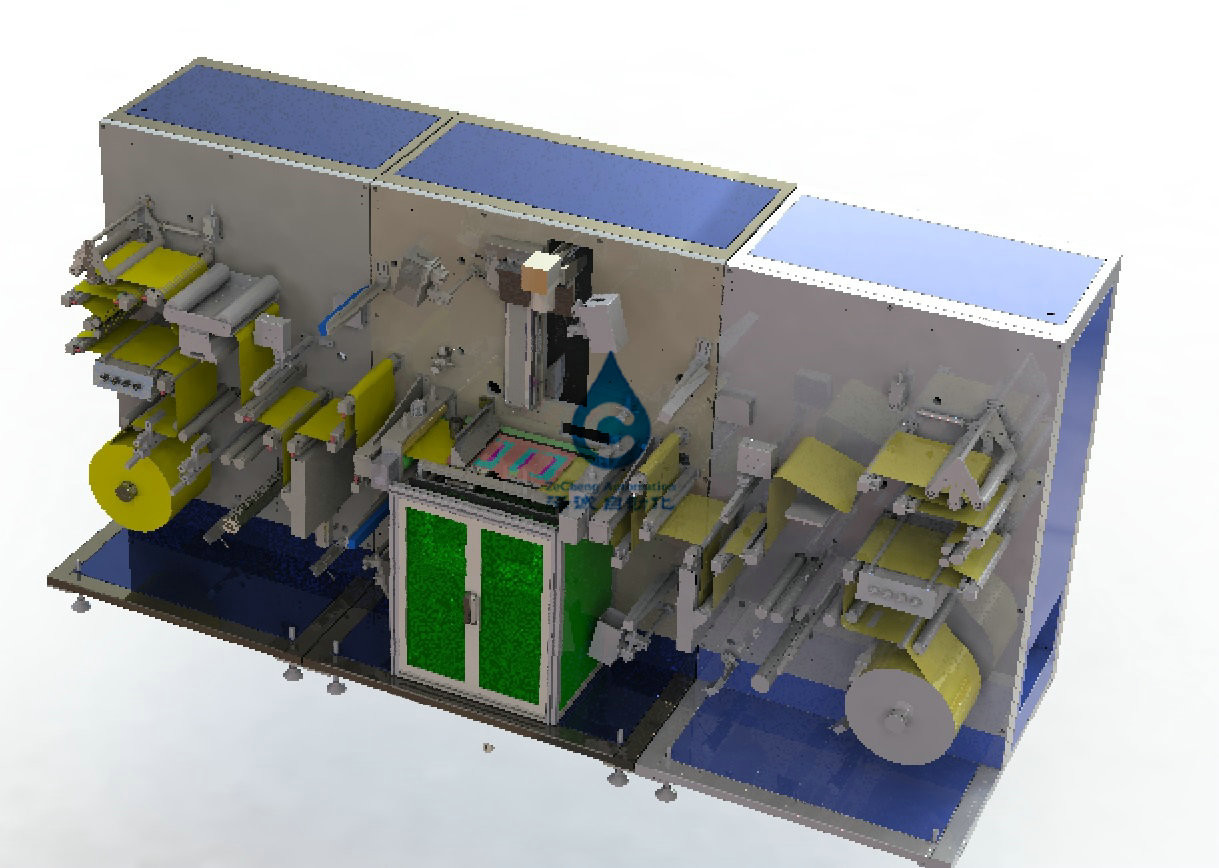

Linha de produção máquina da bateria de carro de corte do laser Polo

Linha de produção máquina da bateria de carro de corte do polo do laser

1.1. O dispositivo termina o processo da laminação ou do enrolamento da orelha do corte do polo do laser da fatia do polo da bateria de íon de lítio. O polo artificial do rolo que rola o eixo inflável instalado ao dispositivo, o dispositivo pôs automaticamente o volume, retificando o mecanismo do processo do rolamento para continuar o ajuste automático, e controlou a tensão da parte de polo através do sistema de controlo da tensão, mecanismo servo será transportado ao lugar da placa do corte do laser, o laser será extremamente formação da orelha, cortando com a qualidade de superfície e a dimensão da placa da detecção do CCD, posição do defeito para colar o logotipo;

1.2. A especificação de materiais adaptáveis é como segue:

1.3.1. O erro do rebobinamento da folha do polo é menos do que ±1mm

1.3.2 o erro de dobra serpenteando da folha do polo são menos de 0.3mm/m

1.3.3 a diferença da espessura das fatias do polo são menos do que 5um

2. Dimensões externos do equipamento:

tamanho 2,1 total: W3800×H2000×D1400 (para a referência)

2.2. Peso do equipamento: 2000Kg;

3, os parâmetros técnicos

3,1, alimentação material da bobina da folha, correção automática; Retificando o erro: +/- 0,1 milímetros

3,2, ajuste automático, enrolamento automático, erro do enrolamento são +/- 1,0 milímetros;

3,3, folha de corte do laser eram extremamente orelhas, podem automaticamente ajustar o afastamento do polo. Depois que cortar a altura da rebarba é menos de 0,005 milímetros, muito erro de posição do corte da orelha: menos do que +/- 0,2 milímetros, o tamanho do erro da orelha do polo: +/- 0. 2 milímetros

3,4, cortando a velocidade: 800-1200mm/s

3,5, tensão automática, controle de tensão em 0.1-1.5Kg, ajustável; O erro relativo é 5%.

3,6, reservam a posição da função de qualidade do polo da inspeção do CCD e a posição da rotulagem automática;

3,7, pó da escova, função da absorção da poeira;

3,8, coleção waste automática e função do corte; 

5. Exigências para condições de trabalho do equipamento

1, fonte de alimentação: AC220V monofásico 3.8kva, escala de flutuação da tensão: ± 10%;

2, ar comprimido: 0.4-0.6mpa;

3, temperatura ambiental: 20-35℃;

4, humidade relativa: 30-55% HORA;

5, limpeza ambiental não serão mais baixos de 100.000;

6, nenhum gás corrosivo, líquido, gás explosivo no local.

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
