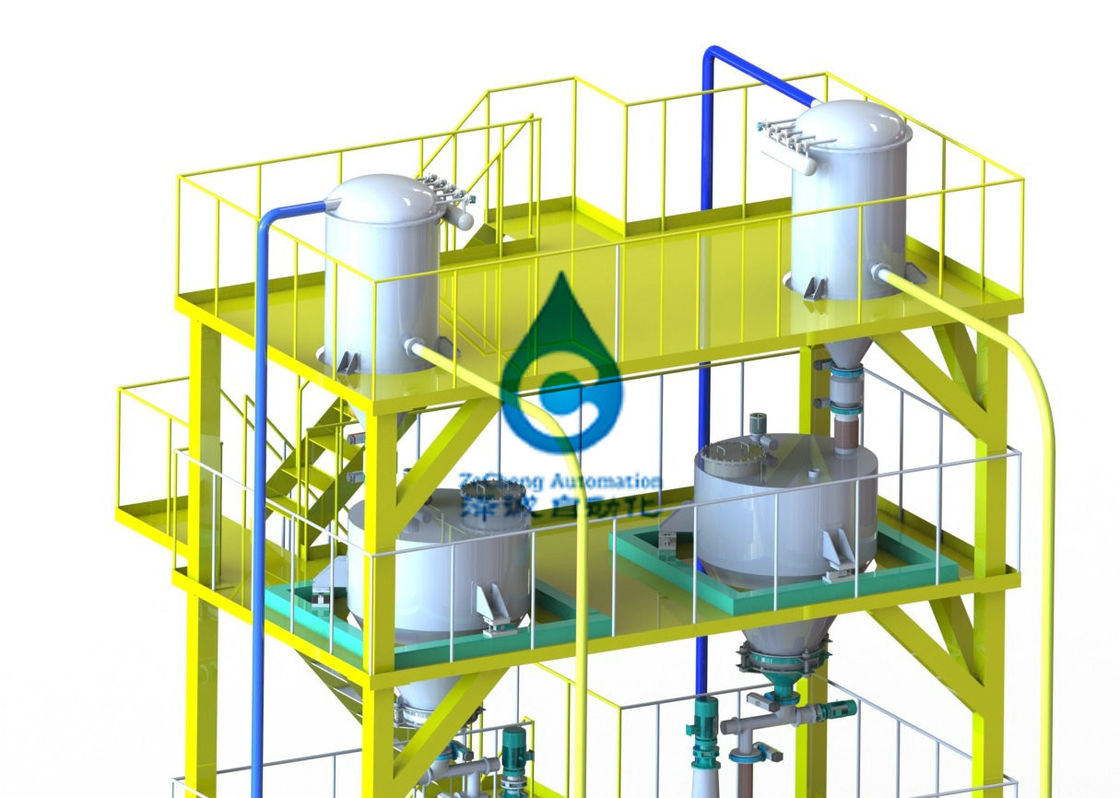

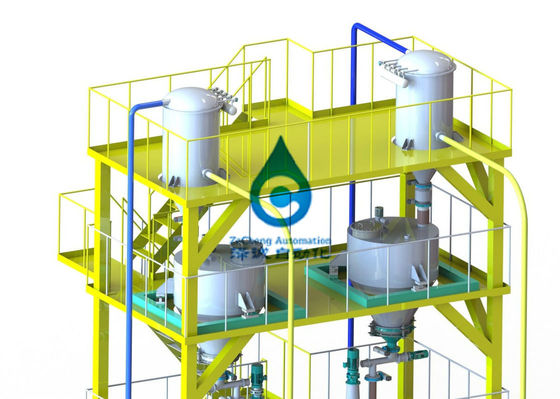

Máquina de peso do grupo do espectrómetro do hélio

Máquina de peso automática do grupo do sistema de mistura da bateria do espectrómetro do hélio

Pesando e sistema de tratamento por lotes (mistura de materiais do ânodo e do cátodo da bateria de lítio, do sistema de tratamento por lotes de peso eletrônico, tratamento por lotes totalmente automático da bateria de lítio)

parâmetro

Capacidade do ingrediente: 5T/h

Precisão dos ingredientes: 0,2%

Ingrediente máximo: 1000KG

Material típico

Sistema de mistura automático de Ze cheng, materiais magnéticos magnéticos macios que misturam o sistema material, baterias de lítio material de mistura material ternário, PVC que pesa o material de mistura, sistema de mistura material de couro, matérias primas líquidas que pesam o material de mistura, sistema de mistura do material de revestimento, adubo do BB que pesa o sistema de mistura material, sistema de mistura automático de borracha do material, sistema de mistura foliar do adubo, sistema de mistura material aditivo, para alimentar o peso do sistema de tratamento por lotes, adubo que pesa a linha com matéria prima de mistura

As características de

Pesar o tratamento por lotes é amplamente utilizado na indústria química, no aço, na grão, na doca e nas outras indústrias. Com a melhoria da automatização de fábrica, o peso e o sistema de tratamento por lotes automáticos têm a rastreabilidade da confiança, da estabilidade e do relatório, que substitui a operação manual tradicional e elimina a perda econômica causada pela operação errada. Consequentemente, jogos de peso e de tratamento por lotes um papel extremamente importante no processo de produção.

Composição do sistema de tratamento por lotes

1. Sistema de entrega da matéria prima (equipado geralmente com a estação da saco-abertura, a estação da saco-abertura para sacos pequenos de 25kg, ou a estação da saco-abertura para sacos da tonelada)

sistema 2 de transtorte material (1 vácuo da pressão 2 negativa de transtorte pneumático de pressão de positivo que alimenta a máquina de levantamento de 3 cubetas que alimenta a alimentação da corrente de 4 tubulações)

3. Sistema do escaninho de armazenamento (determine o material e o volume do escaninho de armazenamento de acordo com o tipo de matérias primas, propriedades e relação de material, etc.)

Sistema de tratamento por lotes (tipo: método do incremento, método da perda de peso do decréscimo. Transporte: correia, parafuso, vibração, etc.)

5. Misturador a jusante (misturador cônico, misturador de disco)

1. Funções do equipamento

Este equipamento termina principalmente a alimentação automática (negativa) do pó material do polo do positivo da bateria, peso automático, mistura automática, o material misturado é carregado automaticamente no carro do transporte, partículas peneiradas carregadas automaticamente em tambores.

2, parâmetros materiais:

2.1. Materiais positivos: Tempo de alimentação total de todos os materiais: 15 minutos.

2. grupo negativo do materialEach 2,2: Tempo de alimentação total de todos os materiais: 10 minutos

3. O tambor material proposalArtificial técnico mencionou a máquina de alimentação do vácuo (ou o alimentador de parafuso) abaixo, a palha no ICM, interruptor de começo, máquina de alimentação do vácuo com a sução da pressão negativa aos tambores materiais de alimentação, tambores abaixo do sensor de peso, detectando o peso total W1, ao ajustar uma necessidade material de adicionar o material do peso W2, o equipamento, cálculo automático de peso material do tambor W3 = W1, W2, parafuso que transporta o dispositivo conduzido pela rotação do servo motor, o material a uns tambores de agitação, quando peso alcança o W3, servo motor à parada, válvula do ICM cortou. (B material tem o mesmo princípio)

Pulverize A, B em processo da carga, agitando a rotação do motor dos tambores, começou a agitar, após a mistura, a parada que agita, por meio do funil de quatro pós que pesa o sensor que detecta o peso material W1 do pó, funil ao ajustar a necessidade a alimentar o material pequeno do carro, mais o cálculo automático do equipamento do peso W2 de peso material do tambor W3 = W1, W2, servo motor conduz o parafuso que transporta o dispositivo para girar, material à mistura para agitar tambores, quando o peso alcança o W3, servo motor à parada, válvula do ICM cortam. O pó de transtorte é adicionado à tela de vibração, através de que as grandes partículas são separadas e alimentadas no cilindro de coleta. O pó selecionado é alimentado no seguinte trole material

3.1. Máquina de alimentação do vácuo

Usando o princípio de vácuo, o pó é transportado ao dispositivo de mistura no segundo andar. A capacidade de transtorte do equipamento é 6000KG/H. O funil ismadeof304stainlesssteel.

pó 3,2 que transporta o mecanismo

O servo motor conduz o parafuso de transtorte para transportar para fora o pó. O parafuso dado forma lâmina especialmente projetado do dragão é adotado para transportar para fora o pó com a rotação do servo motor.

3.4. Carro móvel

Independentemente o movimento o trole, usando o trole do material da máquina do pó do saco, impulso do trole no lugar, abre a tampa superior, para pressionar a tecla "Iniciar Cópias", alimentação automática.

3.5. Abra o malote ao apoio:

A estação SWDS800 de descarregamento manual é um equipamento da saco-abertura que esvaziar o material na estação de descarregamento após o saco é quebrado manualmente.

O operador coloca o saco no suporte e introdu-lo na grade. Em seguida, o operador cortará um furo vertical no saco, e derramará o saco de agitação para fazê-lo vazio, o material pelo poder no funil. O filtro pneumático incorporado do coletor de poeira pode recolher a poeira produzida em processo de esvaziar o saco material. Para modelos associados do filtro da poeira, o filtro é limpado pela injeção reversa do ar comprimido. A poeira caiu de novo no funil.

Tipo não: SWDS800

Descarregando o peso: saco 10~50kg/

●descarregando a velocidade: 80~160bags/h

●área da filtragem: 9m

●precisão da filtragem: 2um

●consumo do ar: 0.5m

triturador 3,7 universal

A máquina é amplamente utilizada para esmagar muitos tipos do bloco pequeno, da tira e de materiais médios e baixos granulados da dureza em farmacêutico, no alimento e em indústrias químicas. A finura de moedura pode livremente ser ajustada entre a malha 12-120 de acordo com a tela e as exigências de produção.

A máquina USA o movimento relativo de alta velocidade entre o disco móvel do dente e o disco fixo do dente para esmagar os materiais esmagados pela ação detalhada do impacto da haste do dente, da fricção e do impacto dos materiais em se.

A estrutura da máquina é projeto simples, científico e razoável, corredor forte, estável, esmagando o efeito é boa, o material esmagado pode ser diretamente pelo respiradouro de moedura da cavidade do anfitrião, o tamanho de partícula pode ser obtida mudando a abertura diferente da malha, a parede interna da embalagem toda a superfície feita à máquina lisa, mudou os modelos antes da aspereza da parede, o fenômeno do pó acumulado, medicina, alimento, produto químico e o outro processo de produção mais na linha dos padrões nacionais, alcançou as exigências do “PBF”, por farmacêutico, pelo alimento, por indústrias químicas elogio e por confiança dos usuários.

É usado principalmente em farmacêutico, alimento, o produto químico e a outra dureza das indústrias não são grandes operações de esmagamento materiais, mas igualmente podem ser usados para esmagar a baixa dureza de minerais não metálicos, o efeito são melhores.

Características:

1. Finura uniforme: (a taxa qualificada de produto acabados ≥98%), que pode ser selecionado lisamente;

2. A rendimento elevado: a saída máxima desta série pode alcançar 2000Kg/h, além, de acordo com as necessidades de clientes pode ser personalizado com saída maior do equipamento não padronizado para cumprir as exigências do uso dos clientes com a rendimento elevado;

3. Limitado por características materiais: por exemplo, é apropriado para esmagar todos os tipos dos cereais, do açúcar, de materiais medicinais, etc.;

4. Aplicabilidade forte: o equipamento de teste pequeno pode ser configurado com tensão 220V, que é amplamente utilizada em institutos de pesquisa científica, em faculdades e em escolas secundárias técnicas, etc.;

5. Esmagando o método: disco do dente, tipo do martelo;

6. Material: todo o de aço inoxidável, material do contato de aço inoxidável;

7. Sistema operacional: botões ordinários, tela táctil do PLC;

8. Remoção de poeira: remoção de poeira simples, remoção de poeira do pulso;

9. A máquina é equipada com o revestimento da circulação da água para reduzir a temperatura da câmara da máquina.

Iv. parâmetros técnicos:

sistema operacional 3,8

Operação do tela táctil. Há um poder ligada, parada de emergência, manual, botão automático.

sistema de controlo 3,9

A máquina é equipada com a placa elétrica independente, o interruptor da proteção do escapamento, a fonte de alimentação da estabilidade da C.C. e os outros componentes de circuito do poder, PLC do controle, relé, etc. E conexão externo, usando conectores e a tabela terminal. O PLC adota o omron. O teto do cabo distribuidor de corrente é perfurado parcialmente. Os cabos entre o outro equipamento são prendidos e conduzidos na parte inferior.

3,10 sistema de controlo do fluxo de IPD

Sistema de controlo avançado do fluxo de IPD, pesando o sensor, PLC, servo motor, controle de três unidades do controle e para ajustar-se, assegurar a precisão do peso no ambiente dinâmico, para evitar excessivo ou a pequena quantidade de processamento.

4. Composição do equipamento

5. Lista da configuração de componentes principais

6. Meios da energia

O comprador fornece os seguintes meios da energia

ar 6,1 comprimido: 0,4 ~ 0.6mpa (4-6kgf/cm2), o caudal de cada parte de ar comprimido é 10L/min, e a taxa de utilização é 50%

6,2 temperaturas ambientais: 20 ~ 35℃

humidade relativa 6,3: 5 ~ 55% HORA

fonte de energia 6,4: AC220V, monofásico; A flutuação da tensão é menos de ±10%; Fonte de alimentação: Grau do vácuo 3KVA/4.5: -101kp ~ -50kp.

8. Diagrama esquemático do equipamento

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
