| Número de série |
composição do sistema |
Configuração de sistema |
Quantidade |
| 1 |
Sistema da cremalheira |
|
1 grupo |
| Estrutura de solda da estrutura do quadrado |
1 |
| Carcaça (chapeamento da placa de aço) |
2 |
| 2 |
Sistema de carregamento da bateria |
|
1 grupo |
| Escaninho material |
1 |
| Bandeja de classificação |
1 |
| Mecanismo em mudança material da caixa material |
1 |
| Mecanismo da correia transportadora |
1 |
| Mecanismo de levantamento da bateria |
1 |
| 3 |
Sistema de classificação servo |
|
1 grupo |
| Sistema de controlo do motor servo |
1 |
| Copo da sução da bateria |
1 |
| Cilindro |
10 |
| Guia linear |
1 |
| Bateria que encontra o bloco |
1 |
| 4 |
automático checkout o sistema |
|
1 |
| |
Mecanismo da detecção da ponta de prova |
30 |
| |
Verificador da resistência interna da tensão da bateria (Kaya Hioki 3560, Japão) |
2 |
| 5 |
Sistema anulando automático |
|
1 |
| |
Classificando o compartimento |
1 |
| |
Mecanismo de distribuição material |
1 |
| 6 |
Sistema de móbil da garra |
|
1 |
| |
Mecanismo de controlo do motor servo |
1 |
| |
Mecanismo do parafuso da bola |
1 |
| |
Apertando o mecanismo |
1 |
| 7 |
Sistema operacional |
|
1 grupo |
| |
Monitor |
1 |
| |
IPC |
1 |
| 8 |
Sistema de controlo |
|
1 grupo |
| |
PLC |
1 |
3. Especificações mecânicas

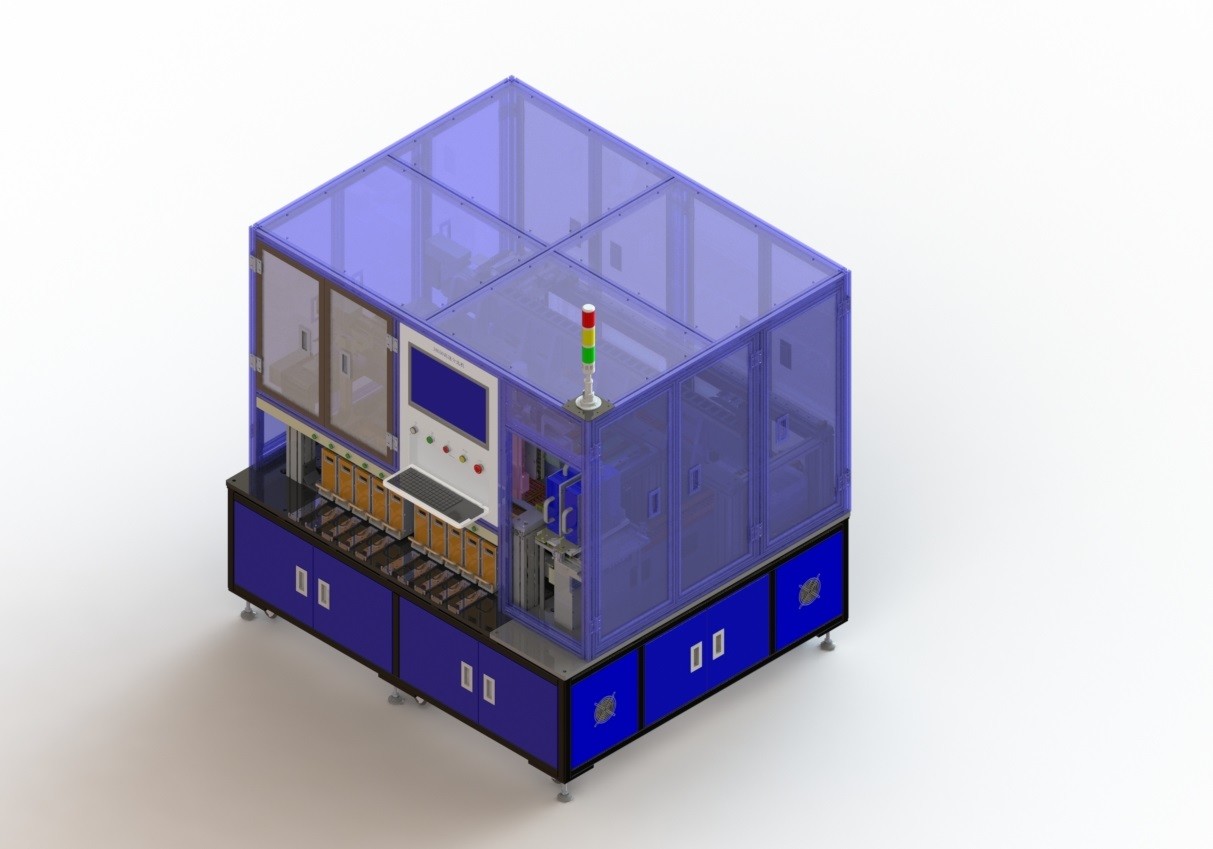

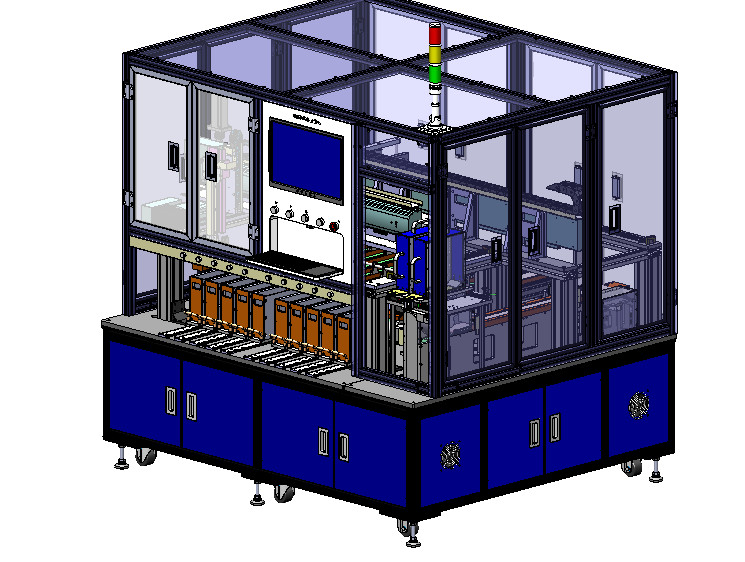

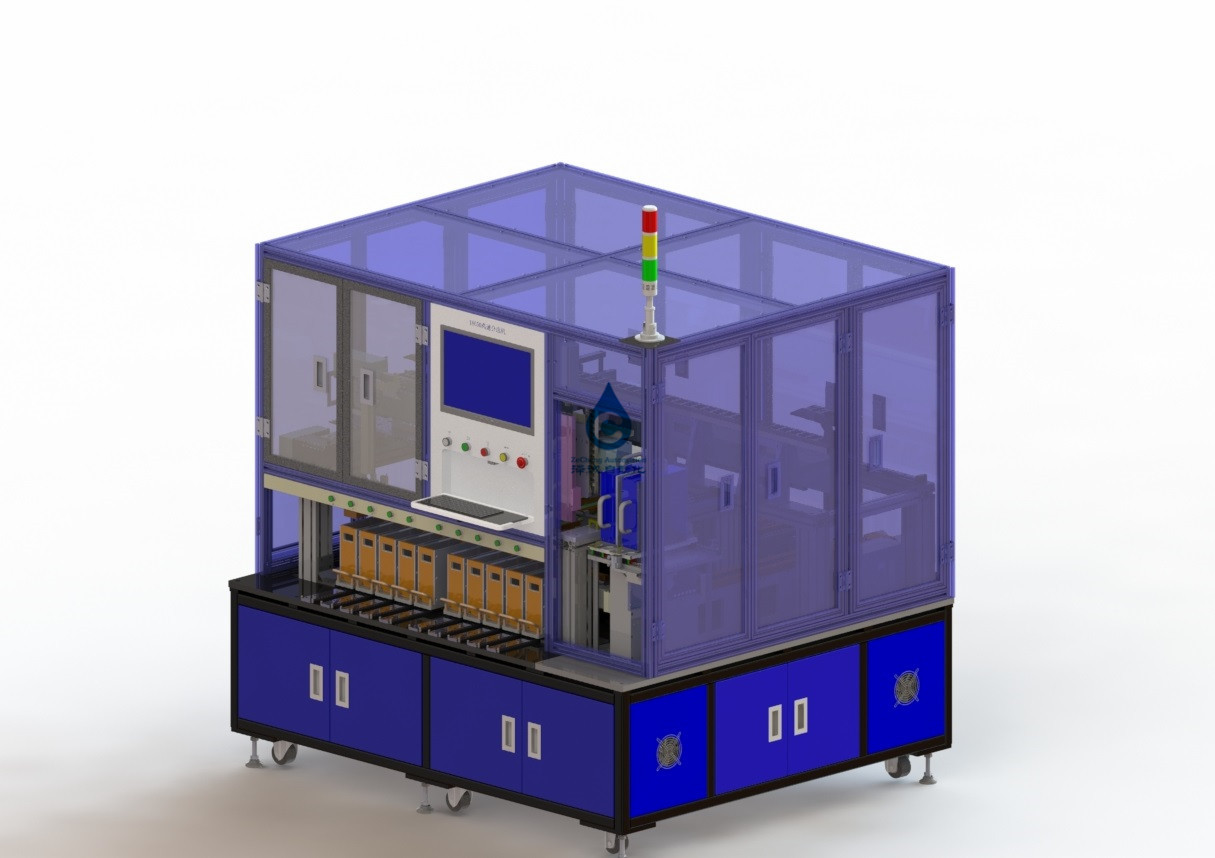

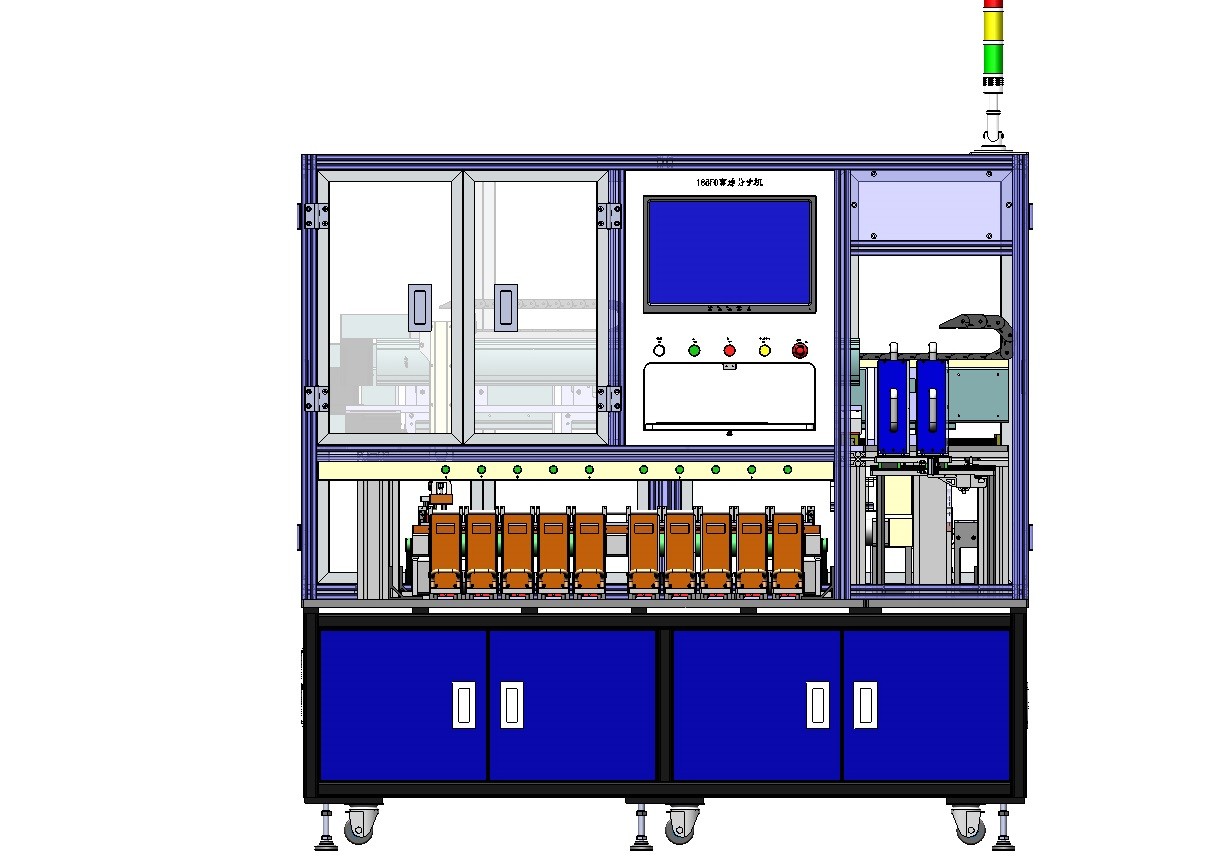

Componentes principais do equipamento: o equipamento consiste em um sistema de alimentação, em arranjar em sequência automático, em uma estação automática da detecção, em um manipulador de classificação, em um mecanismo de descarregamento automático (10 posições), em um manipulador de carregamento, em uma caixa de recepção material e em um sistema de controlo.
3,1 sistema de alimentação automático
Neste processo, a pilha de bateria inteira é colocada manualmente na estação de carregamento, a placa inferior está aberta puxado, a plataforma giratória gerencie automaticamente, a bateria é selecionada à correia transportadora através da plataforma giratória, a correia transportadora gerencie, e a bateria é transportada à posição de medição da bateria.
3,2 sistema de transtorte e de classificação servo
O manipulador do servo motor conduz as baterias testadas para mover e pôr as baterias em trilhas diferentes respectivamente de acordo com os resultados da medida. A bateria é prendida no bloco de posicionamento pela sução. Quando a bateria alcança a posição correspondente, o cilindro do ar retrai e põe a bateria na trilha de classificação correspondente.
3,3 sistema de detecção automático
A posição da detecção detecta automaticamente a resistência interna ou a tensão da bateria, e a bateria está em um estado estático durante a detecção. As pontas de prova da detecção são quatro agulhas, dois para a detecção da tensão e dois para a detecção da resistência.
3,4 sistema de classificação e de transtorte automático (10 canais)
De acordo com os resultados da detecção, as baterias são classificadas em 10 situações. Depois que o manipulador de transtorte servo põe as baterias na engrenagem correspondente, a correia transportadora arranja automaticamente as baterias. Quando o número de baterias alcança 10, o sensor detecta as baterias e dá um sinal, e o manipulador de embalagem agarra automaticamente as baterias e embala-as.
3,5 sistema de manipulador de embalagem: Depois que o sensor detecta que o número de baterias no canal de classificação alcança a quantidade, o manipulador agarrará automaticamente as baterias e po-las-á nos escaninhos correspondentes.
3,6 a vida da agulha do teste é mais de 300.000 vezes. (e lembre automaticamente para substituir a ponta de prova);
O verificador da tensão da resistência interna do sistema é um produto selecionado (o cliente pode especificar).
3,7 recebendo o sistema da caixa
O equipamento é equipado com os 10 grupos de caixas de recepção materiais, cada qual podem ser tomadas e colocado separadamente, e o sensor detecta a presença ou a ausência de caixas materiais.
3,8 sistema operacional
Pode ser operado com uma exposição. O painel da operação é equipado com a partida, a parada de emergência, o interruptor de alimentação, etc. Os dados do banco de dados das visualizações óticas de exposição do computador.
painel de controle 3,9
A máquina é fornecida internamente com uma placa elétrica independente, e fornecida internamente com os componentes de circuito do poder tais como um interruptor do escapamento, uma fonte de alimentação estável da C.C. e semelhante, PLC para o controle, relés, dispositivos de controlo do motor e semelhante. A conexão com a parte externa será feita por conectores e por blocos de terminais. O teto do cabo distribuidor de corrente é perfurado. Os cabos e as tubulações de ar entre o outro equipamento serão prendidos e conduzidos na divisória mais baixa.
compromisso 4.Cooperation
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
