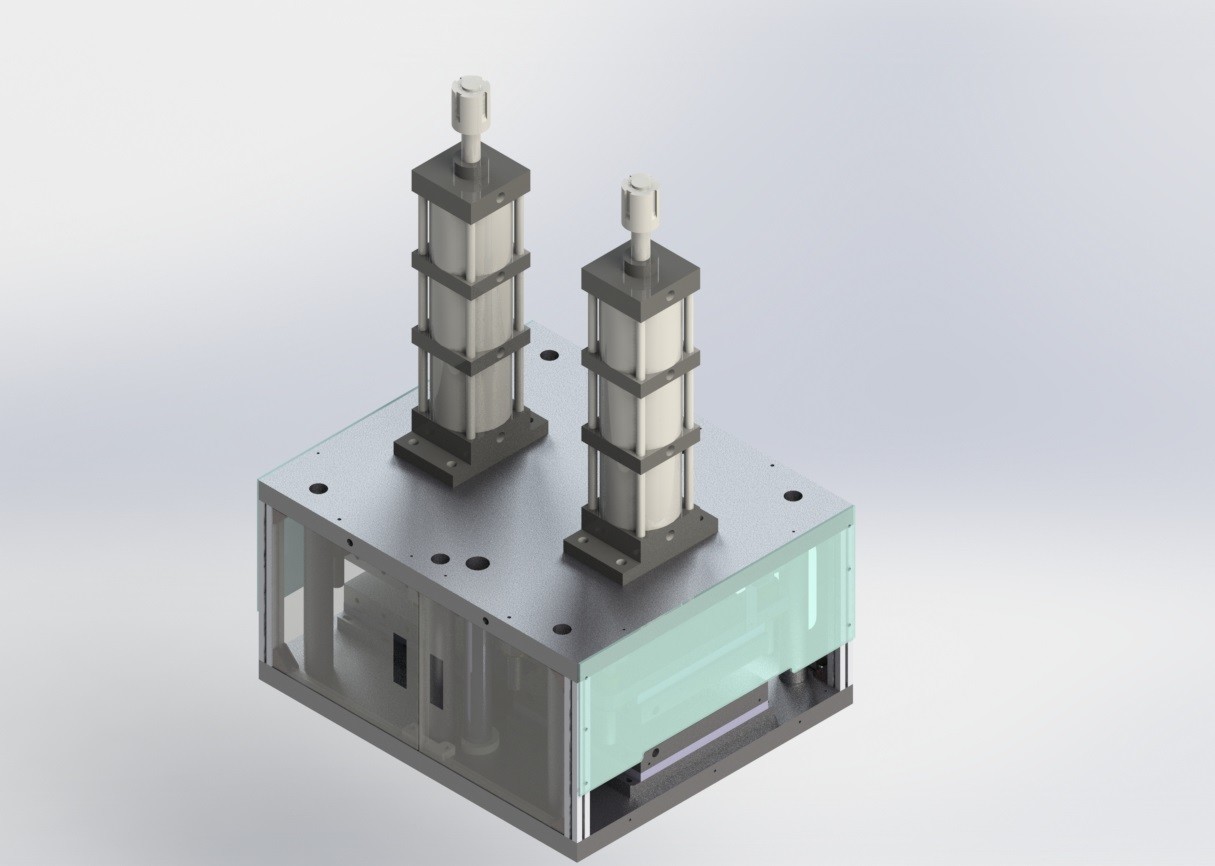

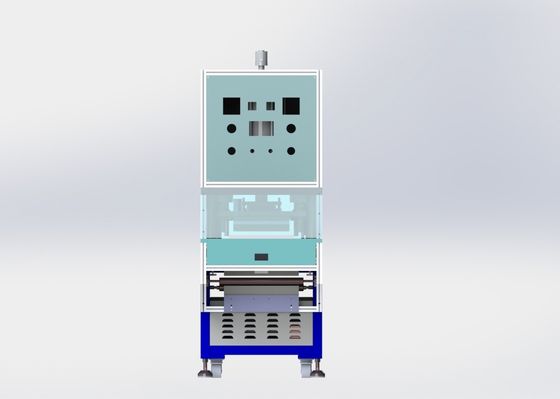

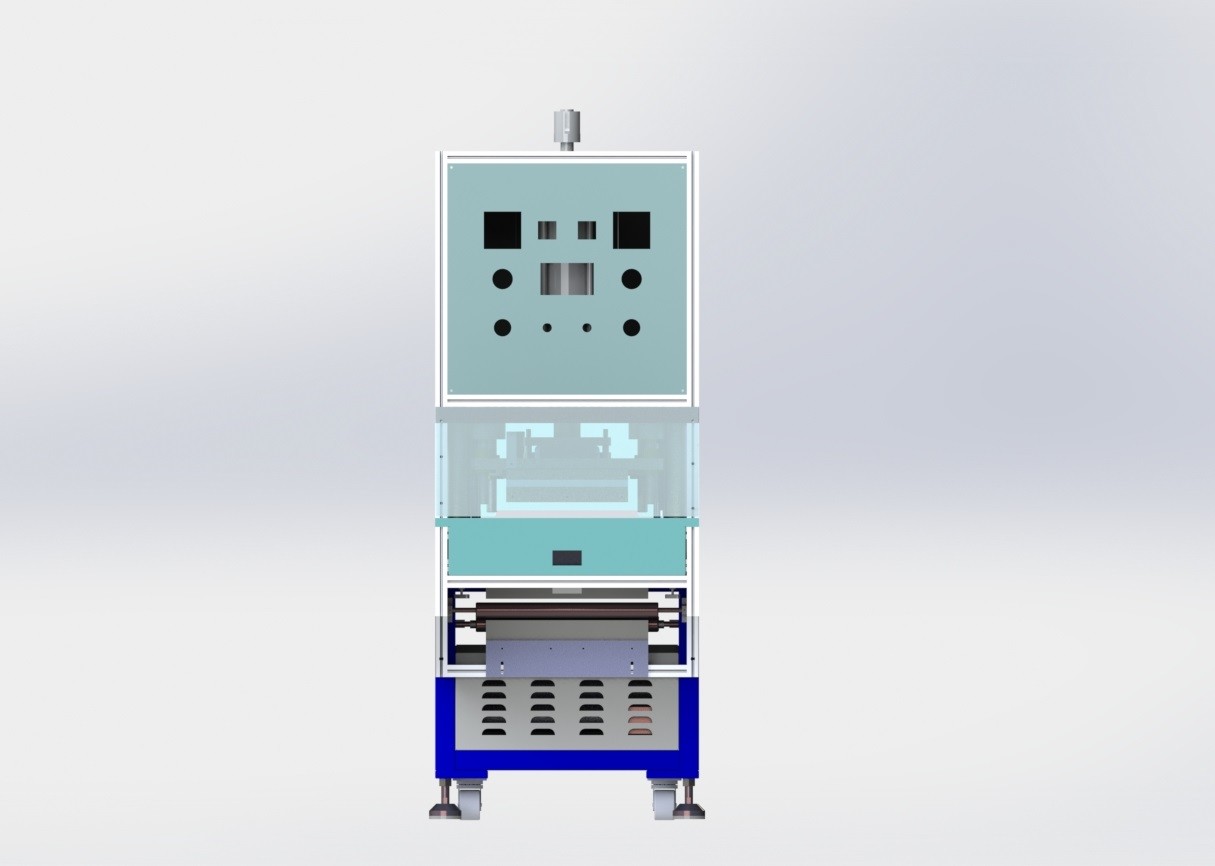

Equipamento frio quente da imprensa da pilha ajustável de Li Ion Battery Manufacturing Equipment Battery
1, o perfil
O dispositivo é usado principalmente para flaten a pilha quadrada rolada ou a pilha quadrada após a laminação. A pressão e a temperatura podem ser ajustadas de acordo com as necessidades.
Características
--- a bateria em cada estação é pressionada horizontalmente pelo cilindro do impulsionador do gás-líquido, e a pressão pode ser ajustada. Adote o tipo da correia transportadora para conduzir a bateria para mover-se.
-- eficiência elevada: estação dobro, uma imprensa quente da estação, imprensa fria de duas estações. Imprensa quente e press.8 frio PCS/min (a eficiência específica é determinada de acordo com o tempo da pressão quente e da pressão fria)
-- baixos custos de operação
O equipamento tem o alto nível da automatização e da operação manual simples.
Pressão lisa: ≤ 2000KG
2. Área de pressão lisa: 350x480mm
3. Paralelismo da placa de pressão: ≤ 0.1mm
4. A pressão e o tempo lisos podem ser ajustados;
5, pressões quentes e frias são equipados com os sensores da pressão e a exposição da pressão
Para adaptar-se às especificações
tamanho adaptável da bateria do objectsThe 3,1
| Modelo | Com (milímetros) | Comprimento (milímetros) | Espessura (milímetros) |
| 37AH | 100-150 | 90-215 | 5-20 |
| 68AH | 100-150 | 90-215 | 5-20 |
| 78AH | 100-150 | 90-215 | 5-20 |
| 80AH | 100-150 | 90-215 | 5-20 |
3,2 parâmetros técnicos do equipamento
|
Especificações Artigo |
ZCA07-202 | |
|
Parâmetros técnicos |
eficiência (PPM) | 8 (de acordo com o tempo quente da pressão pressionando, fria) |
| Escala ajustável da largura do dispositivo elétrico | Ajustável ou substituição, referência a adaptar-se ao modelo da bateria | |
| Pressão de trabalho (T) | 2 | |
| Precisão de controle da temperatura | +/-1℃ | |
| Sistema de ar comprimido | 0.4-0.6MPa | |
| O poder total (quilowatts) | 15 | |
| Poder de funcionamento normal (quilowatts) | 13 | |
4, especificações mecânicas
o dispositivo do systemThe de 4,1 cremalheiras tem um quadro de solda quadrado, e a carcaça é uma placa de aço com uma espessura de 25-30mm. A superfície é galvanizada.
4,2 movimentações de motor de piso de alimentação automáticas do systemThe a correia transportadora para mover a bateria da estação de alimentação para a imprensa quente, da estação quente da imprensa para a estação fria da imprensa, da estação fria da imprensa para a estação de descarregamento.
o prato de pressão superior e mais baixo do systemThe da pressão 4,3 quente é aquecido através da tubulação de aquecimento, o controlador de temperatura controla a temperatura, o tempo da pressão quente é ajustado do tela táctil, e a pressão do cilindro da pressão do gás-líquido pode ser ajustada. Área 350*480mm da pressão quente.
o systemAfter frio da pressão 4,4 a pressão quente é terminado, a pilha é movida para a estação da pressão fria, o molde mais baixo é refrigerado pela água de circulação, o tempo da pressão fria é ajustado do tela táctil, a pressão do cilindro do impulsionador do gás-líquido pode ser ajustada, e a área da pressão fria é 350*480.
operação de funcionamento da tela do systemTouch 4,5. Há um poder ligada, parada de emergência, manual, botão automático.
a máquina do panelThe de 4,6 controles é equipada com a placa elétrica independente, o interruptor do escapamento, a fonte de alimentação da estabilidade da C.C. e os outros componentes de circuito do poder, PLC do controle, relé, dispositivo de controlo do motor, etc. E a conexão externo, usando os conectores e o terminal table.PLC adota o omron. O teto do cabo distribuidor de corrente é perfurado parcialmente. Os cabos e os canais de ar entre o outro equipamento são prendidos e conduzidos abaixo.
4. correção 7 systemAutomatic de retificação do offset da correia transportadora do ANIMAL DE ESTIMAÇÃO.
5. MediumPlease da energia para fornecer o seguinte meio da energia
5,1, fonte de alimentação
1) mudança instantânea do counterphase da tensão AC220V± 10%
2, frequência 50 hertz + 1 hertz
5,2, ar
1) pressão 0.5mpa 5kgf/cm2
5,3, capacidade 1001/min
O dispositivo ambiental do conditionsThe pode operar-se sem barreira sob as seguintes circunstâncias ambientais.
1) temperatura dinâmica da temperatura: temperatura 5-35℃Storage: 0-40℃
a umidade 30-80% mas não deve orvalhar.
3) a limpeza ambiental não será mais baixa de 100.000; Nenhum gás corrosivo, líquido, gás explosivo no local
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
FAQ
Q1: São você fábrica ou a empresa comercial?
: Nós somos fábrica, com nossos equipe do R&D, departamento da produção, da máquina de soldadura da bateria, o projeto etc., o desenho, o processo, o conjunto, a comissão, e pacote e transporte finais.
Q2: Você aceita a personalização?
A2: SIM. nós aceitamos a máquina personalizada. nosso R&D forte com experiência 10+year rica pode fazer a personalização.
Q3: Sobre o preço?
A3: O preço é negociável. Pode ser mudado de acordo com cada bateria que soldam ou configuração interna da máquina de classificação, e igualmente sua quantidade da ordem.
Q4: Sobre a entrega?
A4. A máquina de solda padrão pode ser entregada dentro de 10days. A máquina personalizada do conjunto da bateria pode ser entregada dentro de 40days ou negociável.
