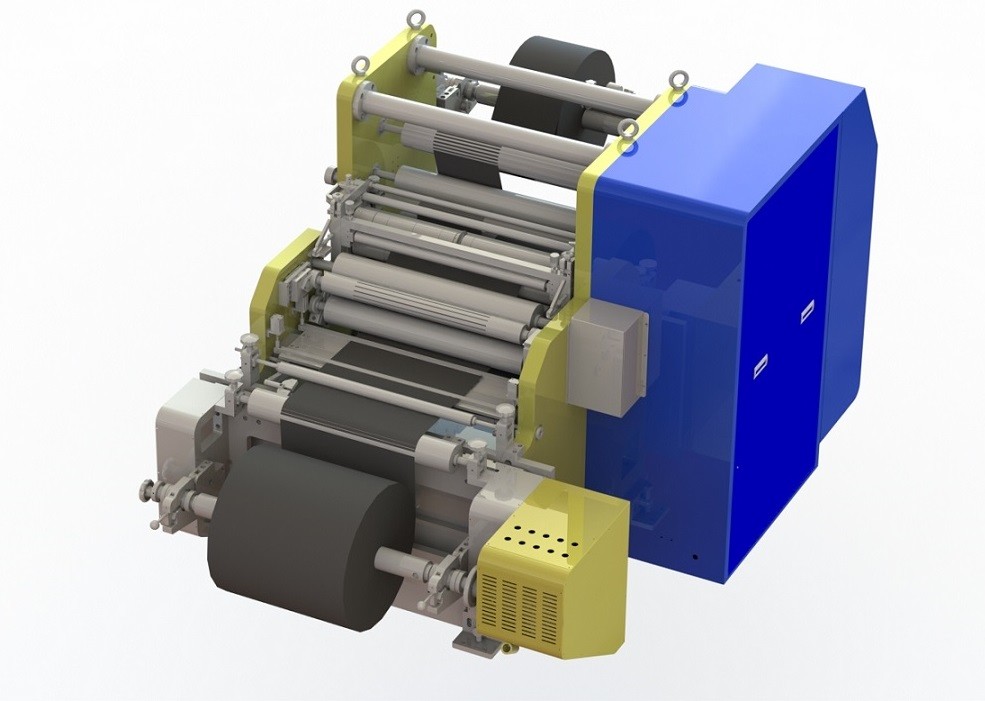

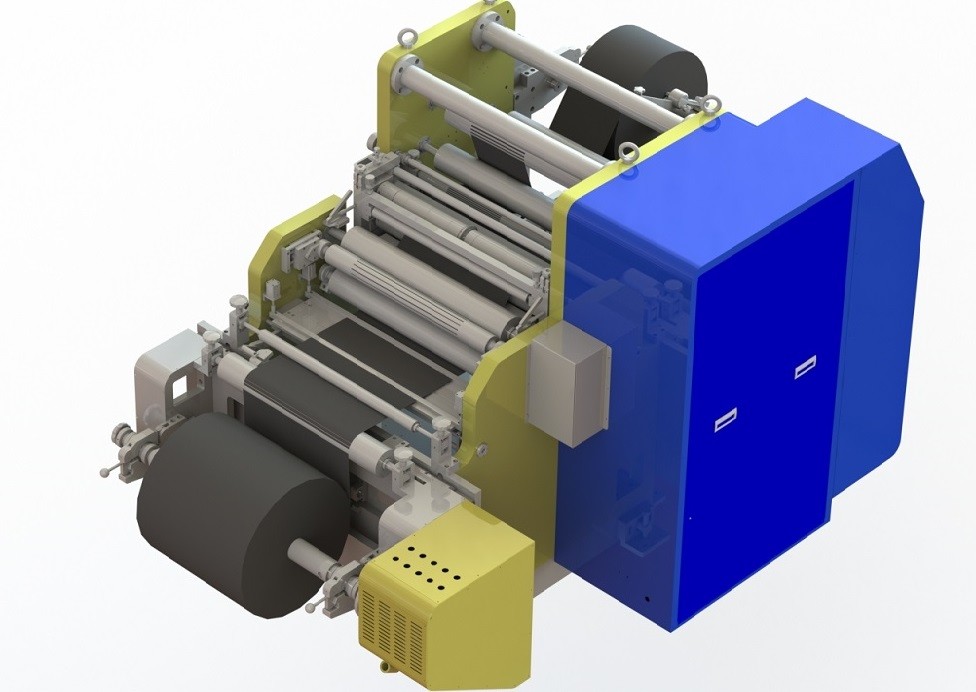

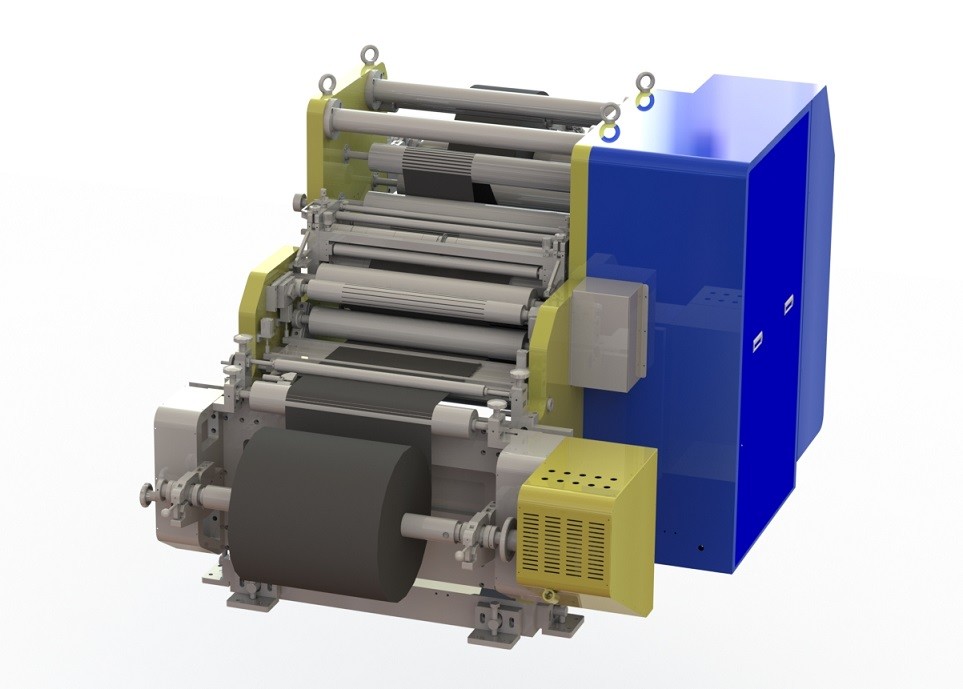

A linha de produção da bateria de lítio de 3 fases chapeia a máquina de corte automática
1. Funções do dispositivo:
1,1, equipamento da máquina da máquina de corte o único são usados principalmente na metalurgia, na eletrônica, em conectores elétricos de energia, elétricos e elétricos, componentes eletrônicos, fonte de alimentação, fotovoltaico solar, automotivo, construção naval, brinquedos, hardware, materiais, diafragma da parte de polo da bateria, núcleo do transformador, tiras amorfas do diafragma de isolamento, reator do núcleo do ferro-liga, dispositivo da impedância, enrolamento do núcleo da máquina de solda elétrica, produtos de aço inoxidável, produtos, ofícios, papel. Materiais de embalagem e a outra indústria de processamento. Características do produto: pode cortar a tira ultra-fina, tira estreita, nenhuma rebarba, tira de metal da elevada precisão. A qualidade de produto tem o nível avançado doméstico. Aplicável à correia de aço. Cobre. Correia de alumínio. Reagente e ultra-precisão material não metálica que cortam o equipamento para processar 0,02 do 1 milímetro o estreito dos milímetros mais fino e tal como o níquel, o cobre, o alumínio, o titânio, fita de aço inoxidável, amorfa e outros tipos da correia do metal, a velocidade a mais rápida da produção de até 200 m/min e material especial. Com estabilidade é bom. Ajuste o grau de grande, elevada precisão. Obra fina. Configuração. O preço é razoável, etc.
1.2. Funções principais do equipamento
1) a máquina de corte contínua adota o resto da ferramenta da estrutura do modilhão, que é conveniente combinar e mudar a ferramenta. Pode igualmente fornecer a ferramenta superior da lâmina ou a estrutura suspendida dobro da faca, tipo ferramenta da lâmina.
3) o eixo do cortador da talhadeira é conduzido pelo servo motor, a talhadeira superior e mais baixa é conduzida pelo servo motor respectivamente, a diferença é talhadeira, a folha do polo da talhadeira não tem pouca deformação e nenhuma ondinha.
4) o uso do cortador do rolamento da elevada precisão para o corte contínuo, apropriado para a folha de alumínio, folha de cobre como a carcaça para polo revestido da diferença contínua, precisão de corte alta, de ponta sem rebarba, nenhuns enrugamentos;
5) velocidade de corte alta, velocidade de projeto mecânica de 40m/min;
6) com enrolamento constante da tensão do controle do PLC;
7) o eixo da expansão do ar é usado desenrolando, que pode ser girado para tomar materiais e caminhão de empilhadeira para tomar materiais;

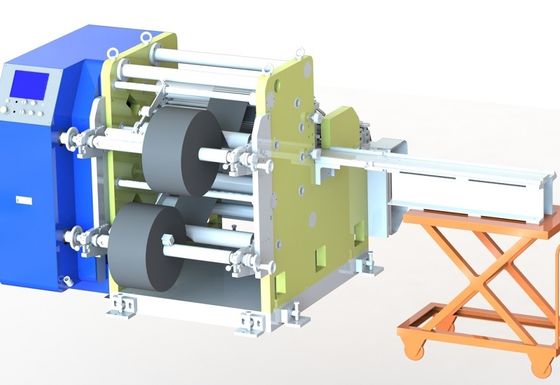

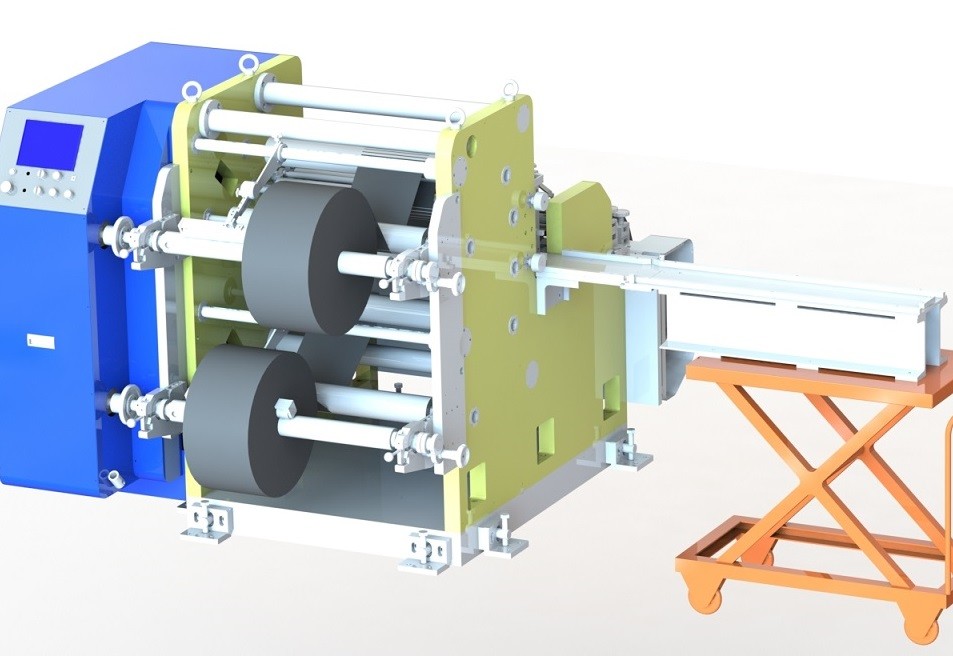

8) o quadro da ferramenta adota o quadro móvel eliminado da ferramenta e é equipado com um carro de cremalheira, fazendo o fácil mudar facas;
9) a ferramenta tem a elevada precisão, não realiza nenhuma diferença que corta, pode ser usada repetidamente, salvar extremamente o custo;
10) controle de tensão constante durante o desenrolamento, o corte e o enrolamento do up-down;
11) a velocidade é controlada pelo sistema do servo motor com mudança stepless da velocidade, e a sincronização de todas as peças é realizada;
12) role acima com a régua, conveniente para o material.
13) O sistema de detecção do CCD pode ser adicionado à máquina de corte para marcar as partes de polo defeituosas (precise de ser especificado no contrato)
2. Materiais entrantes e especificações de produto apropriadas para o equipamento
| NÃO. | índice | especificação |
| 1 | diâmetro do rolo: | Φ500㎜ máximo |
| 2 | Peso do desenrolamento: | Max450kg |
| 3 | diâmetro olling do cilindro: | Φ3” (Φ76.2mm) |
| 4 | A largura da folha | Max650mm |
| 5 | Espessura da folha | Folha de cobre: 7-20μm; folha de alumínio: 10-25μm; |
| 6 | Largura da bobina: | largura máxima de cortar o revestimento material: max650mm |
| 7 | Espessura rachada do polo: | 50~300μm |
| 8 | Diâmetro de enrolamento: | Φ500㎜ máximo. |
| 9 | Diâmetro do carretel: | Φ3 “(o diâmetro interno) |
3, parâmetros técnicos principais do equipamento:
| NÃO. | O nome do projeto | Parâmetros técnicos |
| 1 | Põe um rolo do tipo: | A precisão de retificação é ±0.1mm, a distância de retificação é ±60mm, a precisão do desenrolamento é o ≤± 0.2mm, e o rolo de guia adota o rolo de alumínio anódico. |
| 2 | Escala e precisão do controle de tensão do desenrolamento | 20-100N, ±1N |
| 3 | Curso e precisão de desenrolamento do controle do desvio: | ±50mm, ±0.2㎜. |
| 4 | Velocidade mecânica: | Max40m/minuto (ajustáveis contínuos) |
| 5 | Cortando a taxa de aceitação: | ≥10m/min |
| 6 |
Corte e especificações: Largura de corte: Dois modelos (uma comunicação escrita da largura específica) |
Largura de corte padrão: 2 ~ 3 partes de acordo com a máquina inteira do processThe são equipadas com um grupo de resto da ferramenta, incluindo a cabeça e o carro de levantamento hidráulico para mudar a ferramenta: (o resto da parte extra será especificado no contrato. Se não especificado, de acordo com a configuração padrão da especificação técnica. |
| 7 | Precisão da largura de corte: | Precisão da largura de corte: ±0.05㎜; |
| 8 | Efeito do corte: | Nenhumas rebarbas ou ondas; |
| 9 | Rebarba de Polo (incluindo únicos e molhos e folhas revestidos dobro) | Além da superfície de revestimento da folha do polo: rebarba longitudinal ≤10 m (colocação vertical da folha do polo: além da superfície da folha do polo), rebarba horizontal ≤16 m (colocação horizontal da folha do polo: além da superfície da folha do polo. |
| 10 | A vida útil das facas |
A vida metersNormal de pingamento positiva da ferramenta do metersThe do ≥ 100.000 da vida da ferramenta da área da folha da Aurora do ≥ 200.000 da vida da ferramenta da área da área de pingamento negativa é ≥ 200.000 medidores A vida do cortador da área negativa da folha da Aurora é ≥ 200.000 medidores |
| 11 | Serpentina de Polo (dobra do sentido de corte do polo): | Parte de dobra ≤1.0mm/1300mm do cátodo, parte de dobra ≤1.0mm/1300mm do polo positivo |
| 12 | Tipo da faca de corte: Faca doméstica da liga | Um modo da estrutura do disco da faca, mudando o tamanho do espaçador para ajustar a faca de corte Φ do tamanho, a superior e a inferior 130 milímetros no diâmetro, diâmetro mínimo do uso: Φ 126 milímetros. |
| 13 | Características inteligentes da enumeração: | O comprimento de corte total, retraindo e a relação da tensão do desenrolamento, a superior e a mais baixa do corte da velocidade, deslizando a pressão do eixo, vida útil da ferramenta, variedades do produto, velocidade do corte de máquina, cortando medidores podem ser ajustados e armazenado no tela táctil, seguimento conveniente e controle de processos. |
| 14 | Alarme da falha: | Todas as falhas serão alarme indicado no tela táctil, e os pontos da falha serão indicados automaticamente para a manutenção fácil. Luz indicadora da lâmpada do alarme de três cores, alerta do tela táctil. |
| 15 | Equipamento elétrico: | 380V/30A/50Hz monofásicos; Consumo do ar (ar comprimido): 300L/Min; Poder total: sobre 6Kw; Pressão da fonte de ar (ar comprimido) > 6 exigências de kg/cm2Gas: nenhuma água, nenhum óleo, ar puro filtrado. Ambiente operacional: ℃ da temperatura ambiente 20-40; 30-70% umidade. |
| 16 | Largura de enrolamento: | min30mm~max670mm |
| 17 | Precisão de enrolamento: | ±0.5mm. |
| 18 | Escala de enrolamento do controle de tensão | Único eixo: 5-50N |
| 19 |
Eliminação da borda:
|
Escove o rolo que aperta o dispositivo da coleção, tensão do desperdício da borda pode ser ajustado manualmente; Sucata ≥5mm da borda |
| 20 | Taxa da rotação do dispositivo: | ≥95% |
| 21 | peso | 2.5T |
| 22 | Cor do dispositivo | A cor padrão é cinza morno |
| 23 | Unido com | O manual chinês da operação e o manual da manutenção de equipamento, compraram as peças manuais e os outros materiais |
| 24 | Nota: forneça por favor o cliente o polo (de acordo com a situação real do positivo e negativo) uma máquina do teste do rolo (aproximadamente 500m por muito tempo) | |
