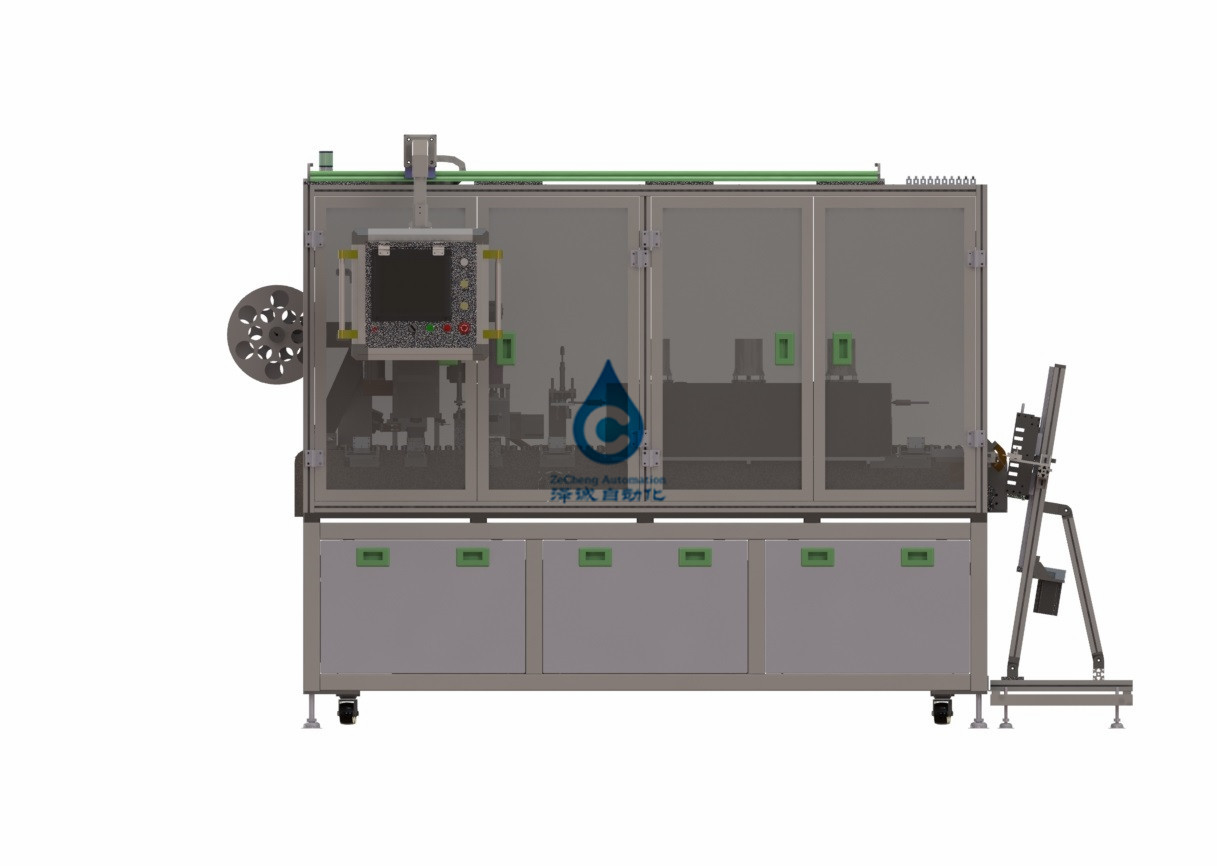

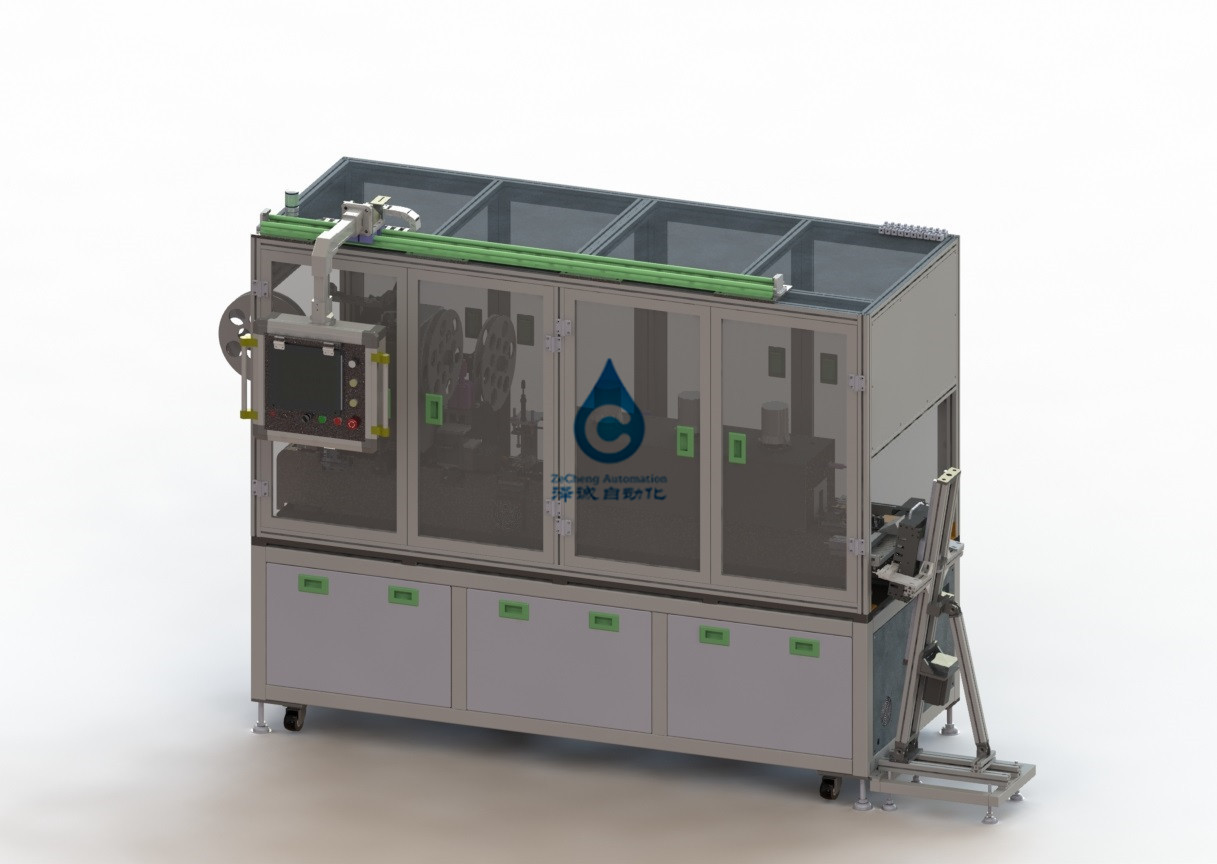

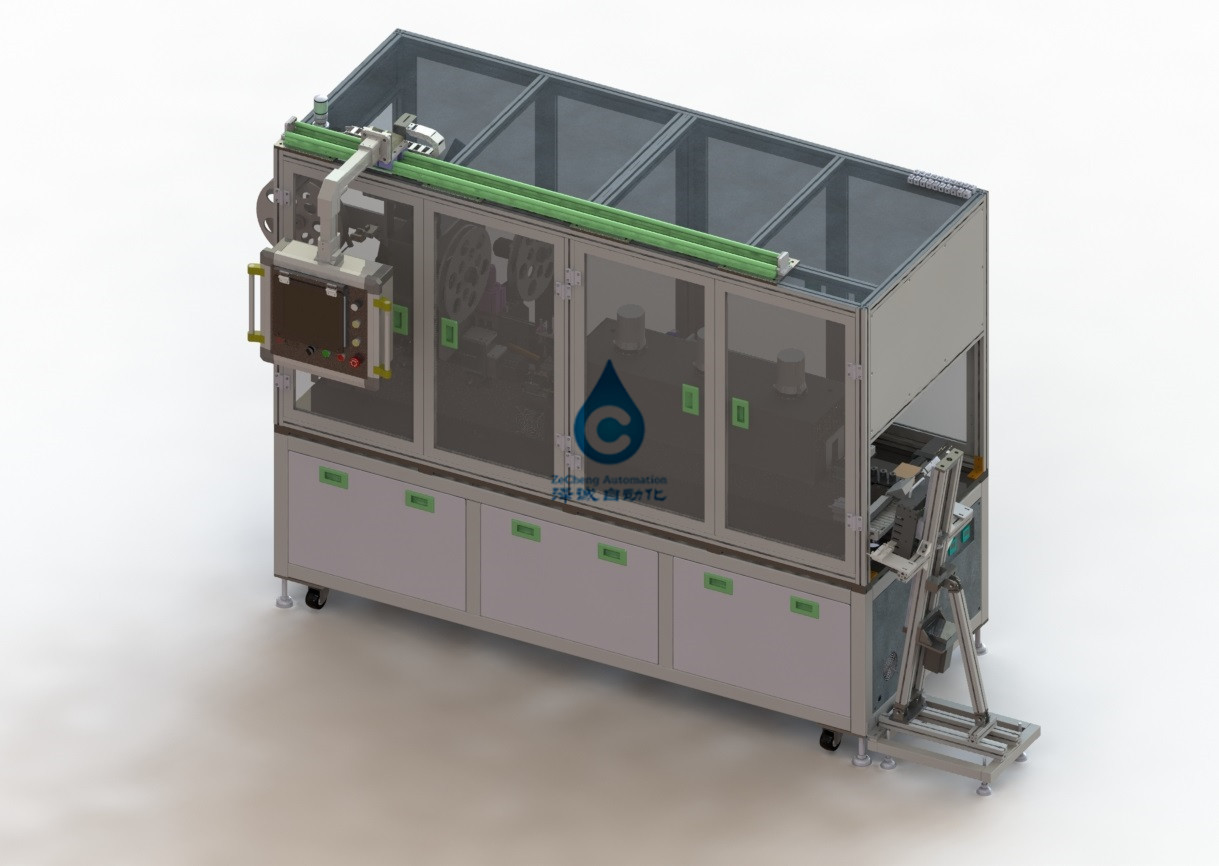

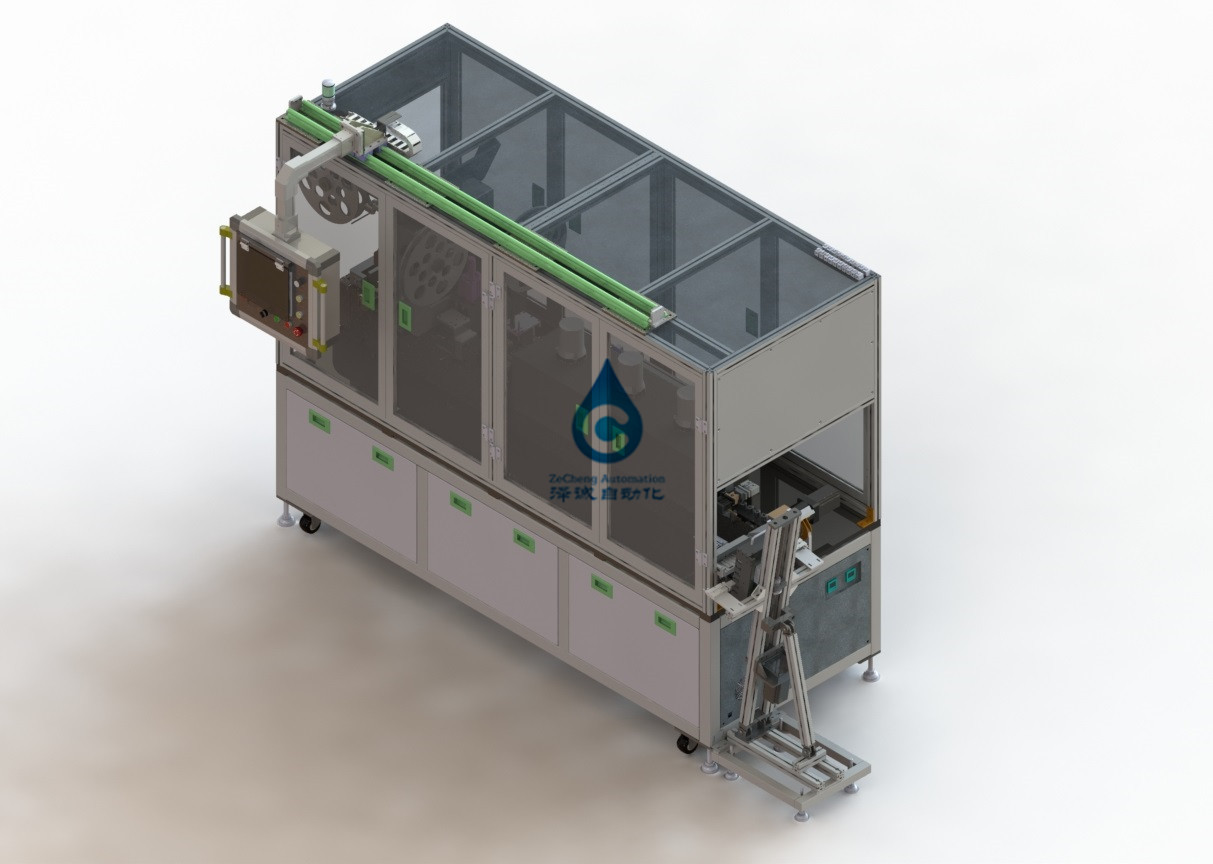

Linha de produção automática dispositivo exterior da bateria de lítio da luva da etiqueta do filme
1. Introdução de função e de princípio do equipamento
Usado para uma luva automática de PET/PVC da bateria 18650 cilíndrica, mais a formação positiva da almofada da isolação e do psiquiatra do calor. A máquina inteira adota a corrente que transporta a estrutura.
A bateria é fixada na base de alta temperatura do ímã, e a corrente é transportada ponto por ponto para terminar o calor - tubo shrinkable da luva de posicionamento, da folha da isolação da parte superior de posicionamento do perfurador, do posicionamento secundário e do calor
Encolhimento do vento e outras funções.
2. Fluxo de ação do equipamento
→ da folha da isolação da parte superior do perfurador que cobre a descarga de posicionamento secundária do → do encolhimento do calor do → do → da altura
3: parâmetros técnicos do equipamento
| Os parâmetros básicos | |
| Única eficiência da máquina | P100PPM |
| Velocidade linear da corrente | Frequência variável 0-3m/Min ajustável |
| Taxa da passagem do produto | 99,50% |
| Taxa da rotação do dispositivo | 98% |
| Morre a vida | +/- 0,3 milímetros |
| Morre a vida | 800000 vezes ou mais |
| Temperatura térmica do encolhimento | Temperatura ambiente - 200℃ ajustável, precisão ±2℃ |
| O ruído | DB 60 ou menos |
| Configuração da planta | |
| O ar comprimido | Acuidade 0,6 MPa |
| A tensão de entrada | 380 v/50 hertz, 25 quilowatts |
| Água da torneira | Forneça a relação da tubulação de água de 1 polegada ao bocado da instalação de equipamento |
| Descarga das águas residuais | Forneça a relação da tubulação de descarga das águas residuais de 1 polegada ao bocado da instalação de equipamento |
4. Componentes principais do equipamento
| NÃO | O nome do | O índice é introduzido |
| 1 | Mecanismo de alimentação | 1 grupo, entrando o equipamento dianteiro, anular automático. |
| 2 | Ajuste a organização | 1 ajustado, incluindo a bobina que desenrola, barra do guia, barra do guia, servo motor do guia, cortador giratório do anel, parte inferior alta do tubo shrinkable quente do posicionamento exato secundário; A bateria é conduzida pelo bloco do cilindro V para realizar o posicionamento exato da bateria. Para conseguir o calor - comprimento shrinkable do tubo que alimenta, corte automático do anel. Mais rolo de recarregamento usando a relação da fita, assegura a continuidade e fácil de operar. O cortador é guiado por uma luva do guia para assegurar a precisão. O corte giratório do anel da lâmina é conduzido por um motor de piso. |
| 3 | Mecanismo automático da isolação da inserção | Um ajustado, incluindo o filme isolado que desenrolam, o desenho deslizante e cortar pneumático, rebobinamento da sucata. Para realizar a perfuração e o corte da almofada de borracha da isolação positiva, a bateria é esperada ser extrema automaticamente. O desperdício tem um enrolamento do mecanismo de enrolamento. |
| 4 | Mecanismo da correção de posição | 1 grupo, para corrigir a posição da bateria e do dispositivo elétrico do ímã antes do encolhimento térmico, faz a vara do ímã no fundo da bateria, para assegurar-se de que a borda inferior do pacote não toque no ímã no encolhimento do calor, para evitar a borda inferior má do rolo. |
| 5 | Forno do calor | fornalha do encolhimento de 1 ar ajustado, quente, distribuição da circulação de ar quente na fornalha, uniforme quente da temperatura do ar, controle exato, a corrente transportadora que anda na rotação da bateria da fornalha, para assegurar a uniformidade do calor do calor - tubo shrinkable, calor - psiquiatra shrinkable do tubo perto da superfície da bateria e para manter-se bonito. |
| 6 | Mecanismo de transporte | 1 ajustado, composto principalmente da roda dentada de corrente e da movimentação da etapa, termina a alimentação da etapa da bateria, e carrega então a bateria na luva, na almofada de borracha, no encolhimento do calor, na descarga e em outras áreas funcionais. Cada placa de corrente é equipada com uma bateria magnética da adsorção da plataforma. |
| 7 | cremalheira | 1 grupo, solda de 50 quadrados. |
| 8 | A relação homem-máquina | 1 ajustado, gerencie a relação homem-máquina. |
Compromisso da cooperação
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
