Linha líquida soldador ultrassônico da máquina da injeção do ponto do laboratório de 5.5kw
A fim ser conveniente de usar-se, o PLC é usado como um programa para o controle de grupo, e os parâmetros de solda de 0-99 grupos de modelos diferentes são armazenados respectivamente, e o grupo correspondente de diao pode ser corrido.
Nota: ajuste os parâmetros apropriados, imprensa a chave da “aprovação” para correr. Se o efeito de solda de um grupo não é bom, os parâmetros podem ser alterados separadamente sem afetar outros parâmetros. Para superar a operação fastidiosa de modelos em mudança no processo de produção, os parâmetros de cada modelo podem ser armazenados após a soldadura bem sucedida da eliminação de erros e do alinhamento do produto. Ao soldar um determinado produto, os parâmetros correspondentes podem ser chamados acima e corrida.
Resistência de alta temperatura, nenhuns acessórios de solda.
A soldadura ultrassônica do metal é um método de solda eficiente,
2. Princípio da estrutura e de funcionamento

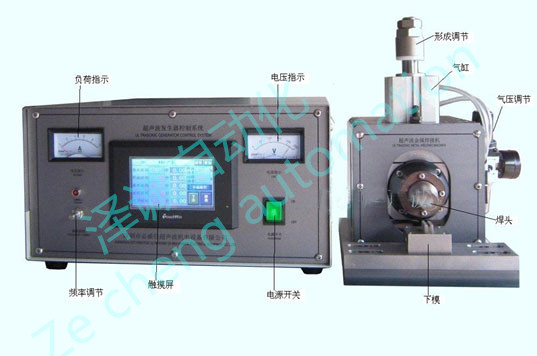

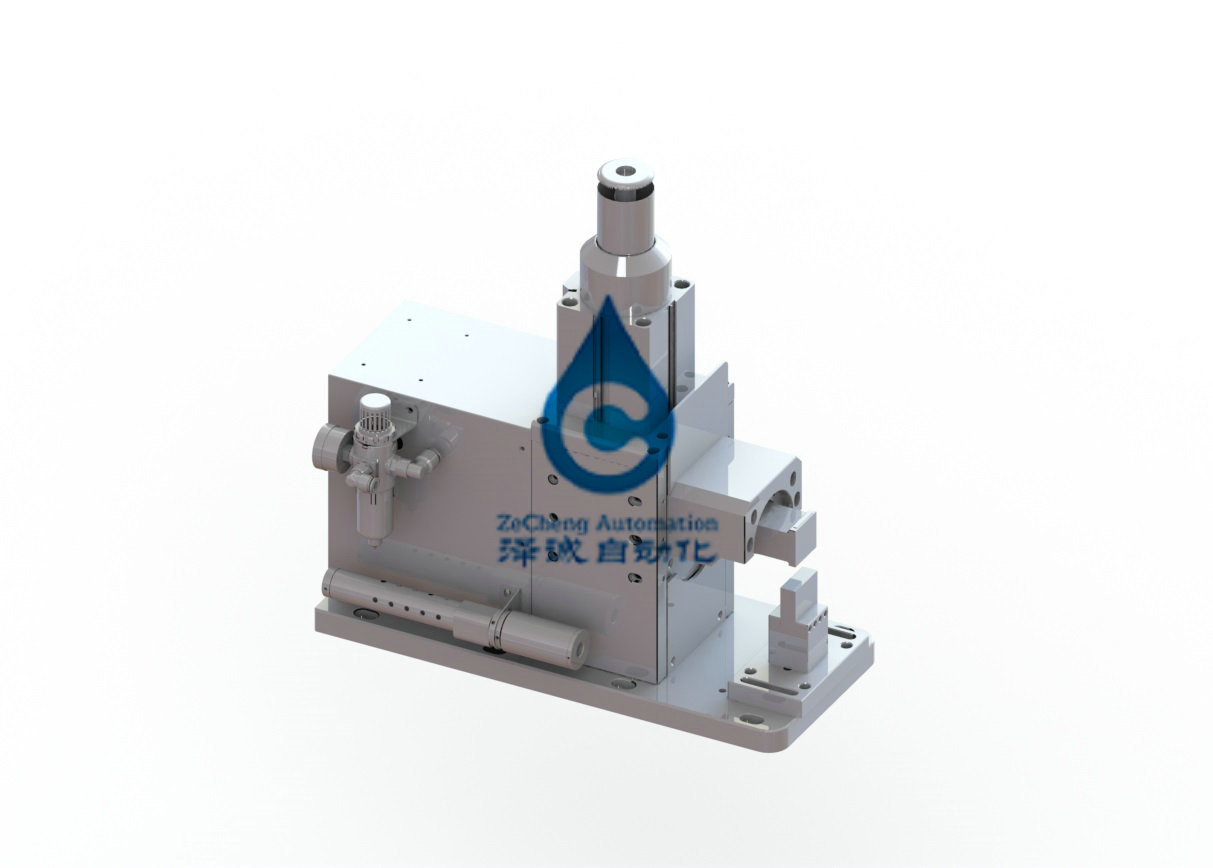

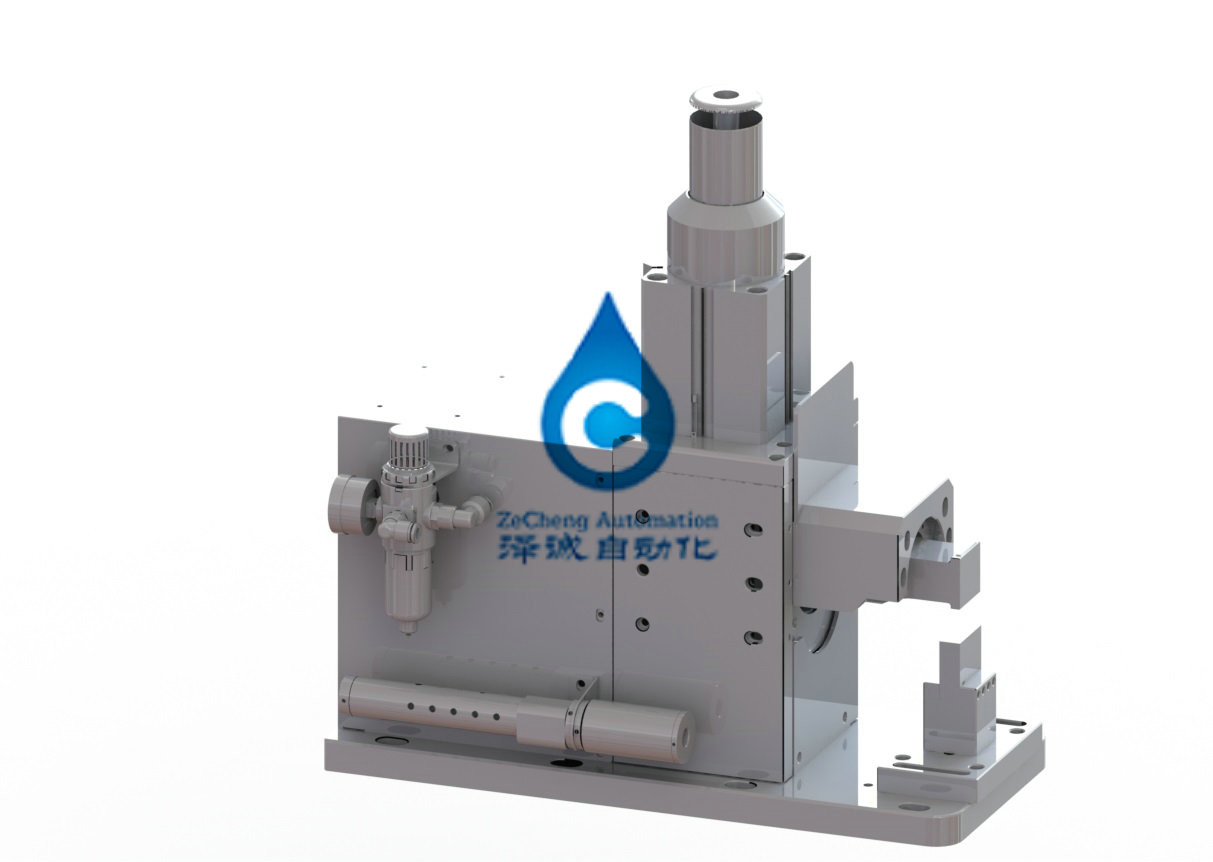

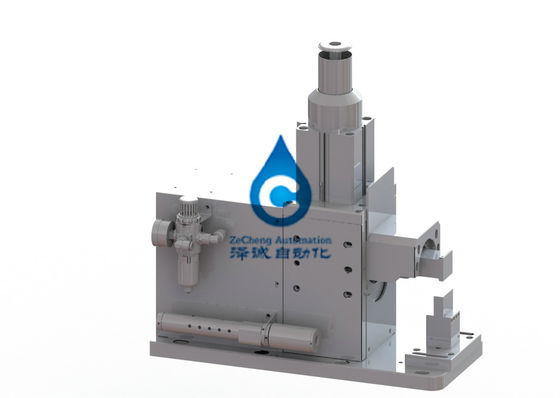

A máquina consiste em cinco porções: sistema elétrico, sistema pneumático, sistema em mudança da energia, sistema de energia e quadro.
O princípio de funcionamento da máquina é: para produzir ultrassônico com o transdutor cerâmico piezoelétrico, a eficiência de conversão alta, desempenho estável, através da preparação que aplica a soldadura quente de solda da vibração de alta frequência das peças de metal, da superfície do workpiece do metal e da RUB molecular interna entre si, fazendo o contato com os dois componentes da elevação da temperatura agudamente, como a temperatura e o toque limpos bastante para fazer a metal a mudança molecular interna, superfície de contato entre as duas soldagens é produzir uma camada de derretimento, e a vibração parou, no tempo de armazenagem, a cabeça de solda absorver o calor, para acelerar refrigerar da soldagem, soldando para formar um uniforme
3. Parâmetros técnicos
tensão de fonte 3,1: C.A. 220V da frequência do poder (+5%-10%), 50/60hz
pressão de ar 3,2: fonte de ar maior do que 0.6mpa
máximo 3,3 potência de saída: 800W
escala regulamentar de 3,4 poderes: 55%-85%
3,5 frequências sadias da saída: 40kHz
curso 3,6 de trabalho eficaz da cabeça de soldadura: 20mm
poder 3,7 aparente do transdutor: 800W
tempo 3,8 preloading: 0,01 -- 9.99s ajustável
tempo de soldadura 3,9: 0,01 -- 9.99s ajustável
tempo de cura 3,10: 0,01 -- 9.99s ajustável
4. Tabela da comparação do modelo e da especificação do soldador ultrassônico do ponto do metal:
modelo parâmetro |
ZC-UWL11A |
Poder avaliado (W) | 800 | 1000 | 3000 | 1000 |
Frequência de funcionamento (quilohertz) | 40 | 20 | 20 | 20 |
Fonte de alimentação (v) | 220 | 220 | 220 | 220 |
Tempo de soldadura (s) | 0~9.99 | 0~9.99 | 0~9.99 | 0~9.99 |
Material de soldadura (milímetros) |
0,05 ~ 0,1 folhas do cobre 0,05 ~ 0,25 folhas de alumínio 0,05 ~ 0,2 correias de alumínio do níquel |
0,05 ~ 0,2 folhas do cobre 0,1 ~ 0,3 folhas de alumínio 0,05 ~ 0,2 partes do níquel |
0,1 ~ 0,4 folhas do cobre 0,1 ~ 0,6 folhas de alumínio 0,1 ~ 0,3 partes do níquel 0.1~0.6 folhas de aço inoxidável |
0,05 ~ 0,2 folhas do cobre 0,1 ~ 0,3 folhas de alumínio 0,05 ~ 0,2 partes do níquel |
Pressão (Mpa) | 0,3 ~ 0,5 | 0,3 ~ 0,5 | 0,35 ~ 0,6 | 0,3 ~ 0,5 |
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
