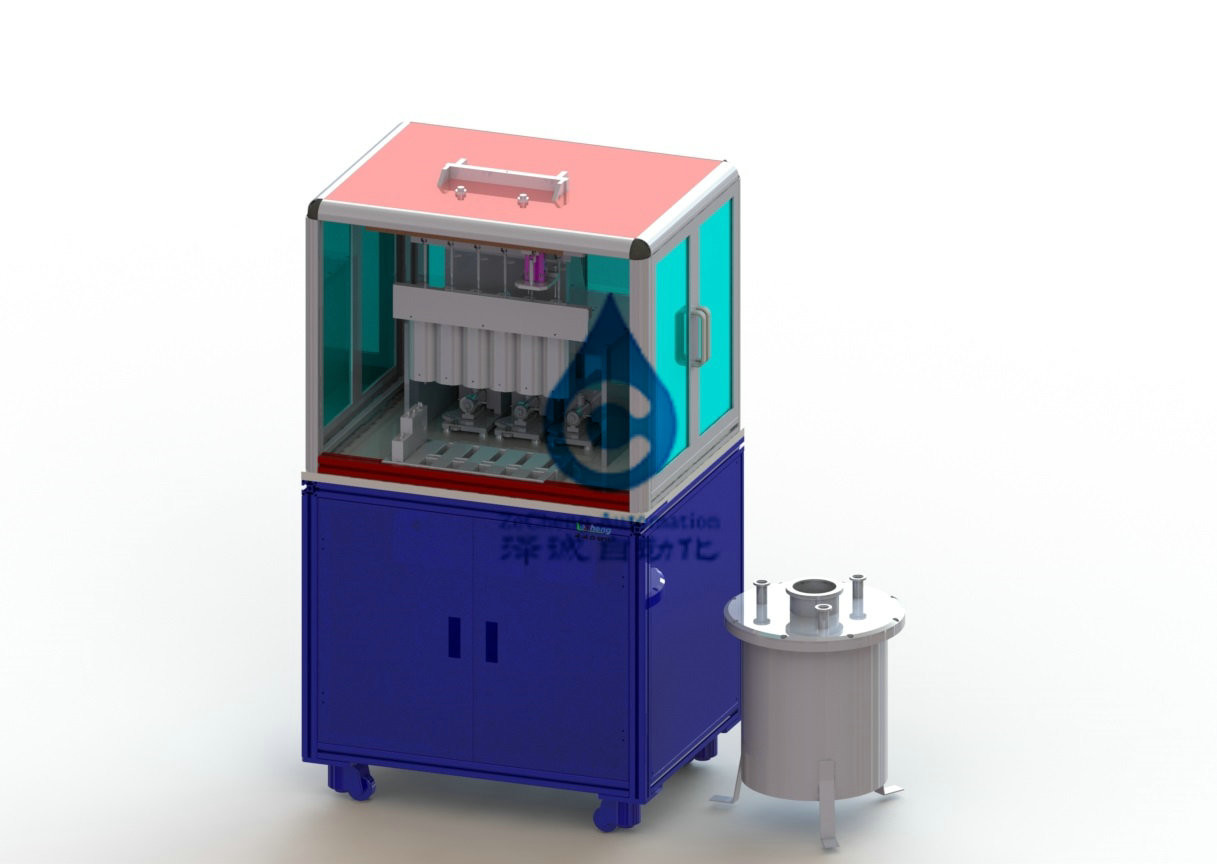

Máquina semiautomática da injeção da máquina líquida da injeção para a bateria de lítio do ferro 2 ppm
1, o perfil
O dispositivo é apropriado para a injeção líquida semiautomática das baterias. A agulha líquida da injeção é posta manualmente no orifício de injeção líquido sobre o tanque do esconderijo, e o líquido é injetado na maneira de sução, de extração automática do vácuo e de pressão automática.
2. Matérias primas e componentes
1. Tamanho do produto:
| O modelo da bateria | W | L | H | H1 (coluna de A) | S (distância entre a coluna do polo e o orifício de injeção) |
| Unidade: milímetro | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
| 36171110 | 171 | 110 | 36 | 0-20 | ≥4 |
3: Introdução de máquina líquida da injeção
1, a disposição geral
2. Conjunto líquido do cilindro da injeção
Após ter selado o cilindro líquido da injeção, o vácuo é bombeado dentro da bateria e do cilindro líquido da injeção através das tubulações nas quatro tomadas, e o eletrólito é injetado então no cilindro líquido da injeção através da tubulação de injeção líquida. Abra as três tomadas, e o eletrólito é bombeado na bateria pela adsorção do vácuo.
3. levantando o conjunto
Põe manualmente a bateria no dispositivo elétrico de posicionamento, conecte e sele o furo líquido da injeção da bateria e o bocal líquido da injeção no cilindro líquido da injeção através do cilindro de levantamento com macaco.
3. imprensa o componente
O conjunto do cilindro que conduz os 4 obstrui dentro o cilindro da injeção.
4. componentes de selagem
O conjunto do cilindro que conduz os 4 obstrui dentro o cilindro da injeção.
5. conjunto do furo da injeção do líquido de selagem
Um componente que obstrua o eletrólito no furo da injeção do cilindro da injeção.
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
