Linha de produção alta 2 caixa da bateria de carro da confiança de luva padrão da seção

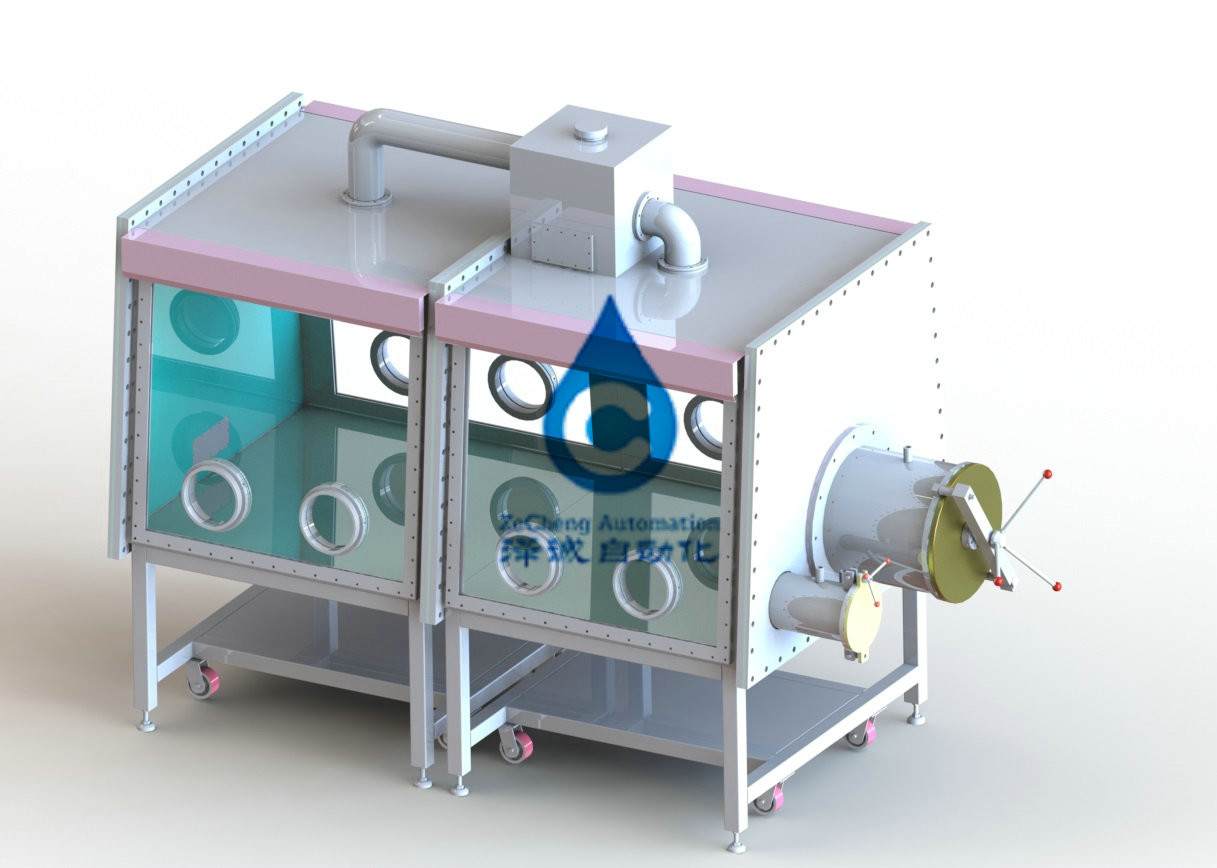

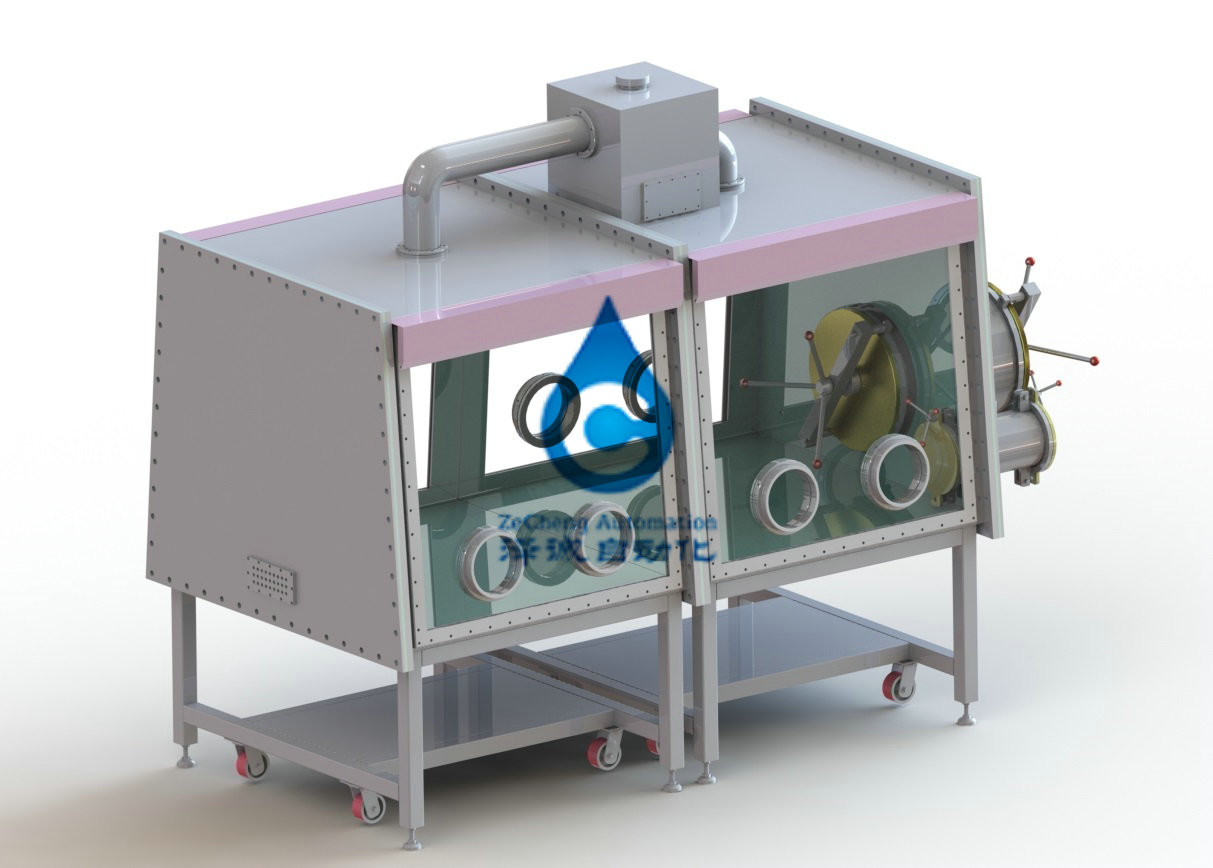

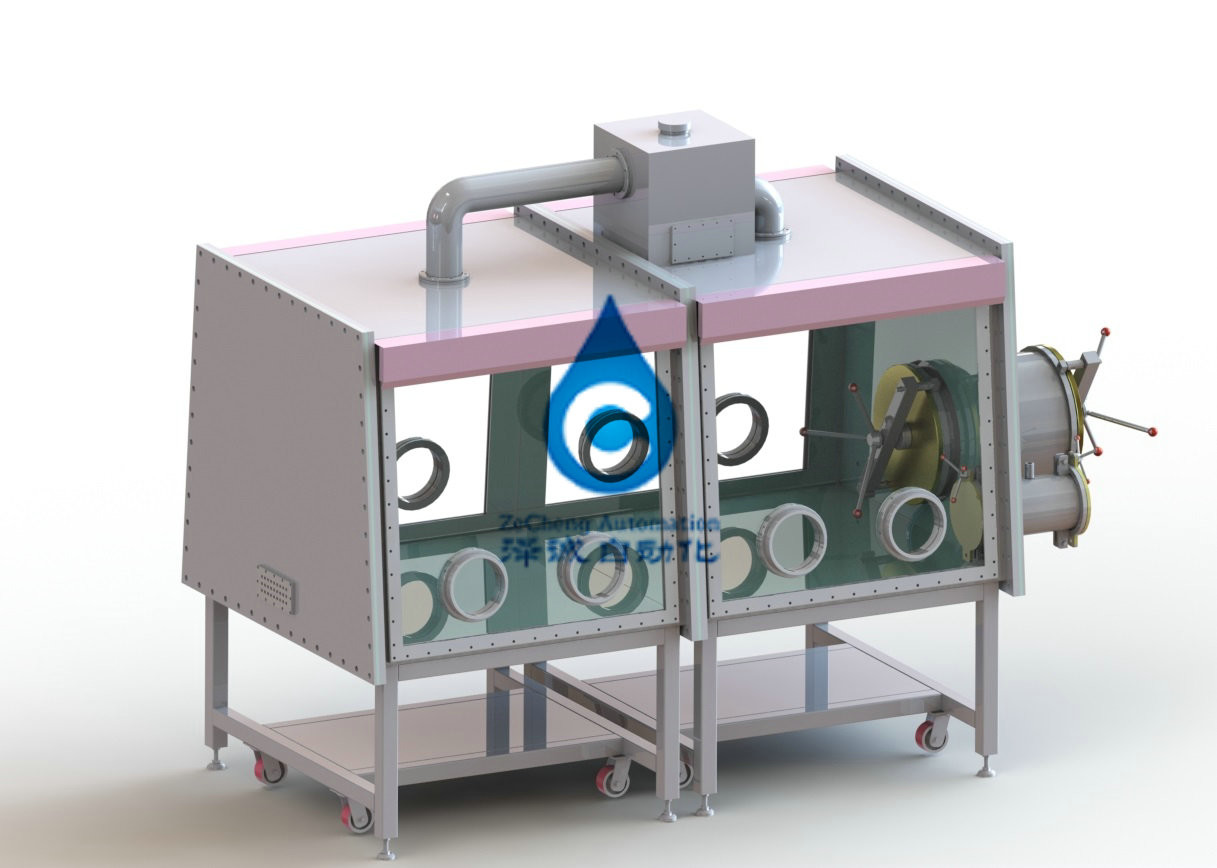

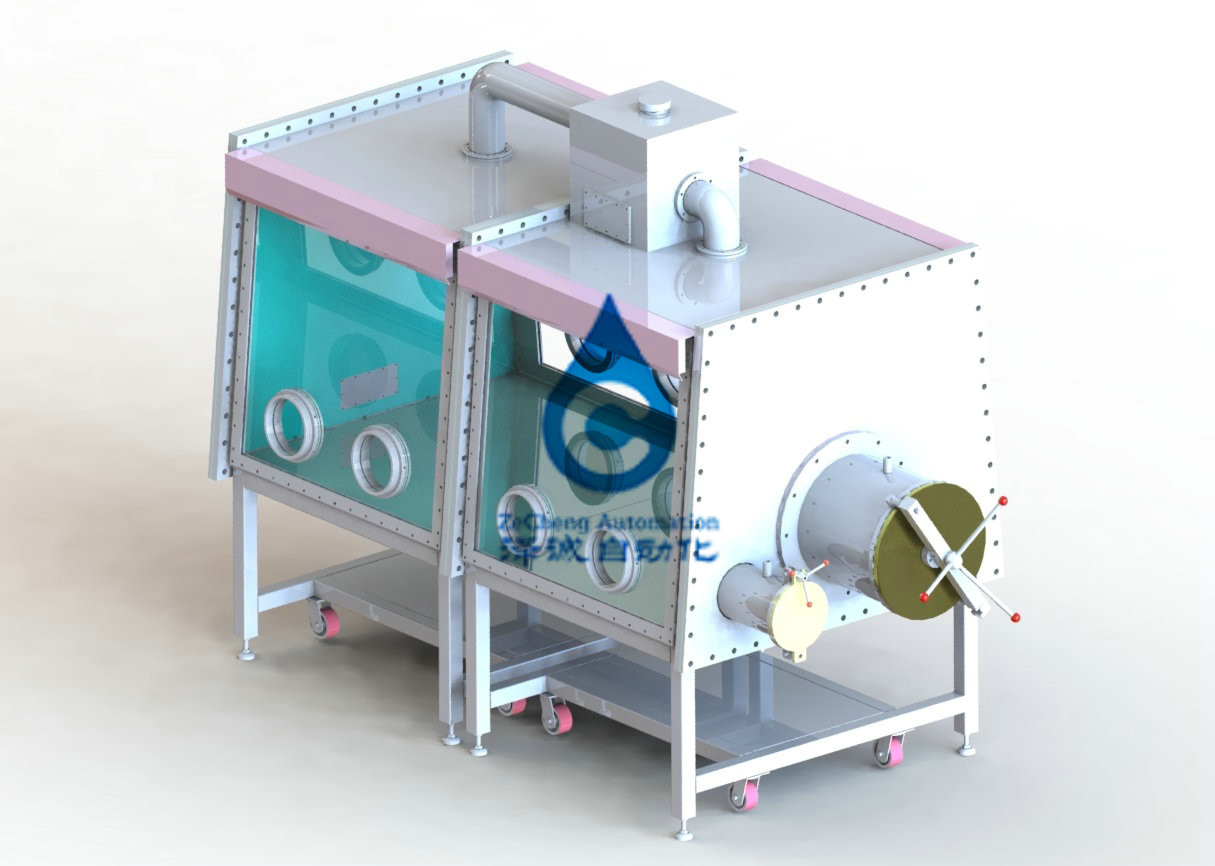

Vista geral da caixa de luva:
A caixa de luva foi amplamente utilizada na pesquisa da bateria de lítio e a produção, a pesquisa do exame e do produto químico, a metalurgia de pó, a tecnologia nuclear, a soldadura especial, OLED e a pesquisa DEFENDIDA, a pesquisa do catalizador, a indústria farmacêutica, o processamento material, a investigação e desenvolvimento especial da lâmpada e a produção, produto químico fino, metal materiais orgânicos, de polímero e outras indústrias.
projeto bonito, estrutura compacta da caixa de luva, obra fina; Funcionamento estável do equipamento, operação a longo prazo contínua; Controlo automático, operação simples, baixo custo de manutenção.
a caixa de luva é composta principalmente do corpo da caixa de luva, da cabine da transição do tamanho, do sistema da purificação da circulação, do sistema de controlo do PLC, do sistema do vácuo, do sistema de exposição, do sistema de medida, etc.

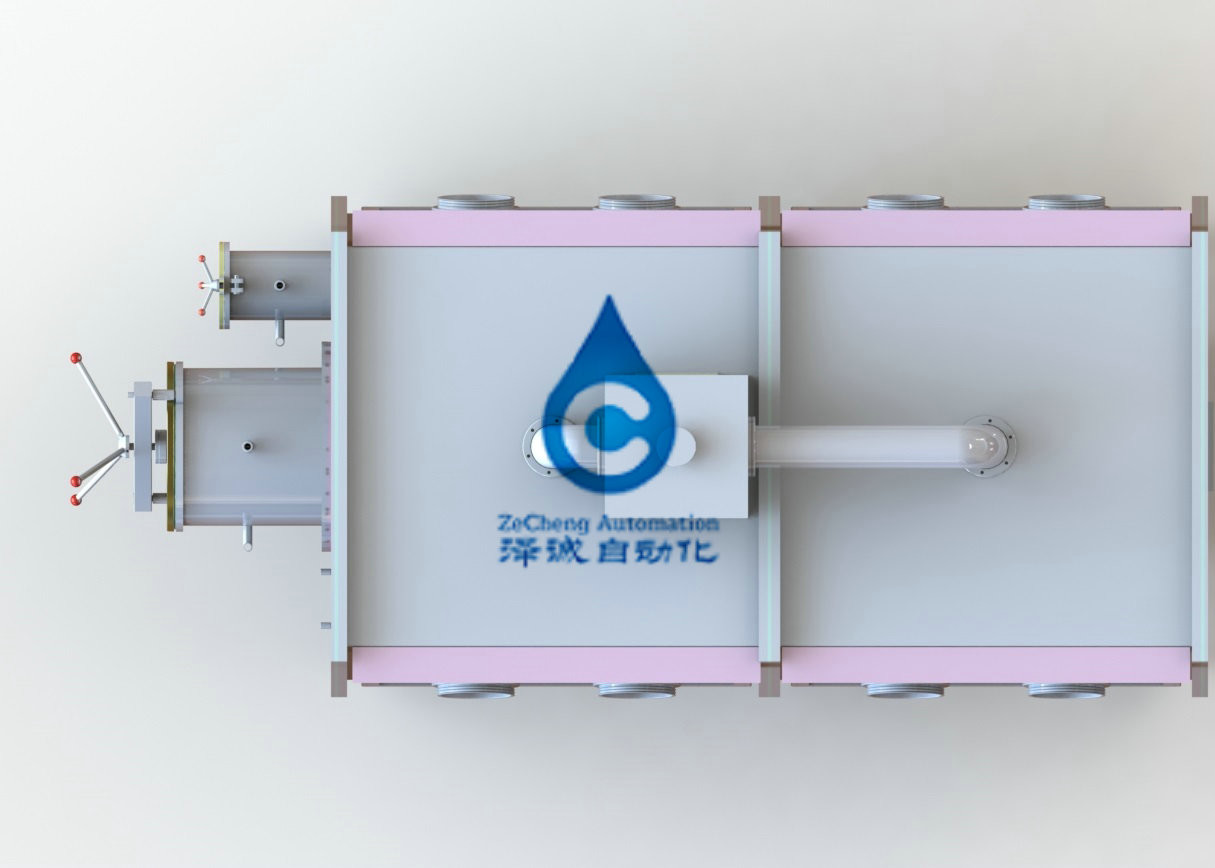

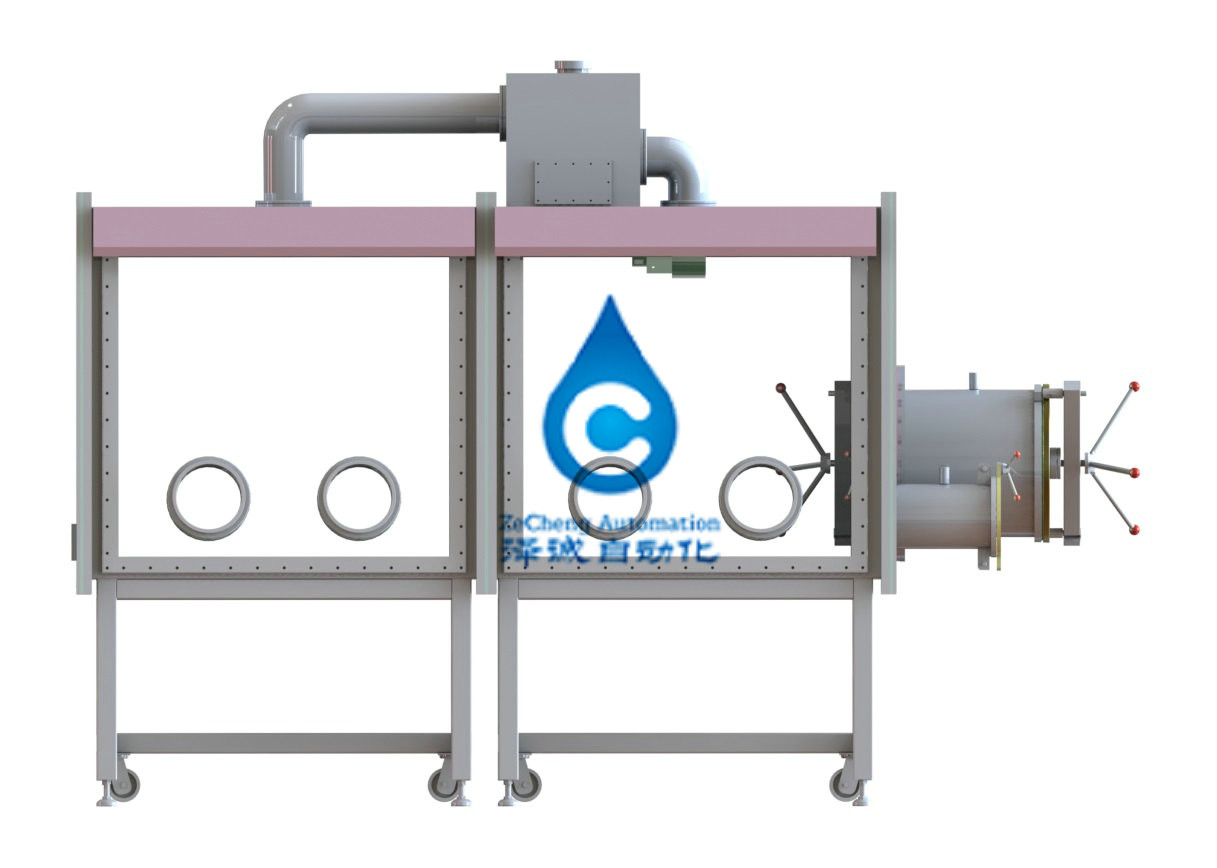

1,1, tamanho: duas caixas de luva de 1220mm (comprimento) ×900mm (altura) ×750mm (largura inferior) são conectadas por uma cabine t-dada forma da transição no meio.
material 1,2: toda a estrutura de aço inoxidável (tipo 304), espessura 3mm.
boca de 1,3 luvas: diâmetro: ∅220mm, material duro da liga de alumínio, após o tratamento anticorrosivo.
1,4 luvas: Norte americano, calibre 8 polegadas, espessura 0,4 milímetros, material da borracha butílica.
janela 1,5: superfície de funcionamento inclinado, janela dianteira do vidro temperado destacável de uma segurança de 8 milímetros, resistência de desgaste, resistência de corrosão, bom transmitância claro, anel do selo com anel grosso do selo de uma ÔMEGA de 3/8 de polegada.
1,6 determinadas pressões positivas e negativas (- 12mbar -12mbar) podem ser mantidas quando usadas.
1,7 o armário são equipados com as lâmpadas de poupança de energia da iluminação do antirreflexo com luz suave.
1,8 uma tira porosa do poder são pré-ajustados na caixa (fonte de alimentação: 220V±10% 50Hz±10%)
1,9 o armário são equipados com diversas relações do padrão kf-40 para o acesso fácil ao líquido, ao gás e ao sinal.
1,10 há 2 prateleiras na caixa.
suporte 1,11: rodízios incluídos, 950mm altos. Os rodízios têm as funções do nivelamento, de mover-se e da fixar.
2. Cabine da transição
forma 2,1: T (304 de aço inoxidável), conectado com a caixa de luva, controlou pela válvula.
tamanho 2,2: o diâmetro de 360 milímetros, tanque longo de uma transição de 600 milímetros, pistão, transição para a bandeja da corrediça, lustrando, caso um tanque pequeno da transição, o outro ajustou especificações para: Ф 100 milímetro x 300 milímetros.
pálete 2,3: 300mm de aço inoxidável ×450mm, livram para mover-se e estender (grande configuração da cabine da transição).
grau de 2,4 vácuos: o ≤ -0.1mpa (os grandes e tanques direitos pequenos da transição exigem a exposição da correia do vácuo), o calibre de pressão do vácuo é selecionado de Alemanha.
3. Sistema de controlo
3,1 métodos: incluindo o autodiagnóstico, a falha de energia e auto-iniciando características, com controle de pressão e funções adaptáveis. Controlo automático, controle de circulação, proteção de senha, controle da câmara de vácuo com exposição do LCD. A unidade de controle adota o tela táctil do PLC de Siemens do alemão, menu da operação opcional: Chinês.
controle de pressão 3,2: controle a pressão do armário e da cabine da transição em algum valor ajustado.
pedal de 3,3 pés: pode controlar a pressão da caixa de luva, fácil de operar.
4. Sistema de circulação da purificação
controle 4,1: água, oxigênio <1ppm>
dispositivo de ajuste 4,2: Ajuste do toque do PLC (aquecimento, extração, purificação, regeneração), o processo do todo sem monitoração humana.
gás 4,3 de trabalho: N2 ou AR (ciclo do gás).
fã 4,5 de circulação: O fã variável de alta velocidade da frequência de Siemens do alemão, caudal 0-100m3/h, controle do microprocessador, pressão testou o dispositivo de aço inoxidável.
única coluna da purificação 4,6: Material de desoxidação de BASF do alemão, material absorvente da água altamente eficaz americana de UOP.
válvula 4,7 de limpeza: Burkert, Alemanha, válvula electropneumatic totalmente automático. Projeto modular.
filtro 4,8: filtro da eficiência elevada com malha do filtro da abertura de 0,3 mícrons de acordo com o padrão de HEPA.
5, regenerative systemUsed reutilizando e ativando o sistema da purificação; A regeneração exige uma mistura de N2/H2 ou de AR H2, de que H2 esclarece 5-10%.
6. A unidade de controle do systemThe da exposição adota o tela táctil do PLC de Siemens do alemão, menu da operação: Chinês.
7. Placa de galvanização pneumática systemAutomatic do vácuo; A bomba de vácuo adota a bomba de vácuo britânica de Edwards, e o caudal é câmara da transição 8m/h.The pode ser limpado separadamente e controlado separadamente a qualquer hora.
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
