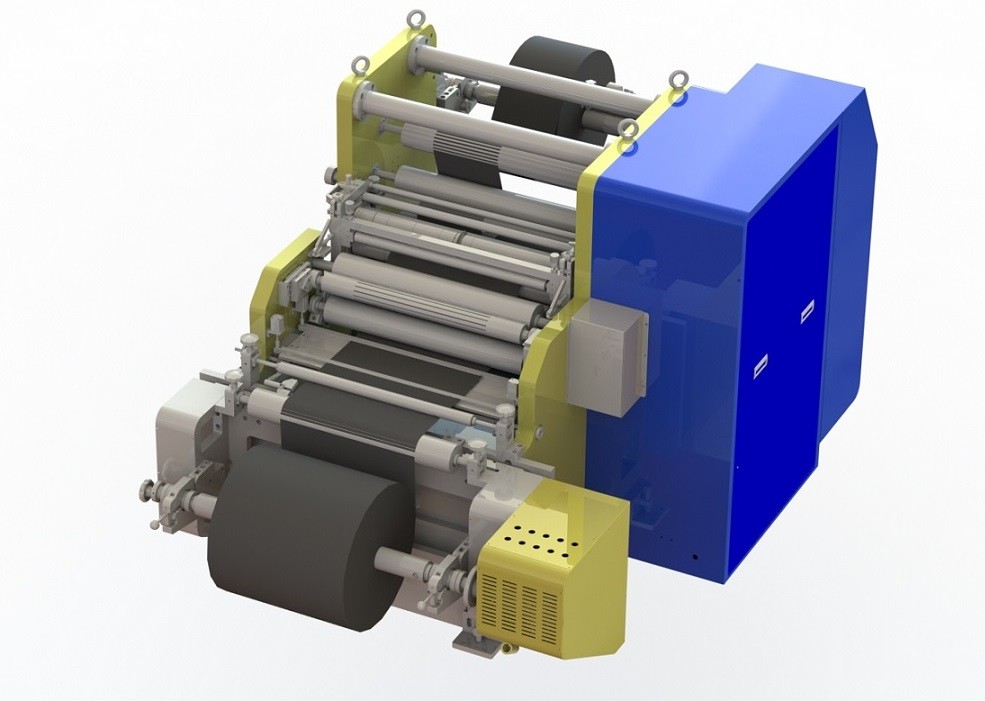

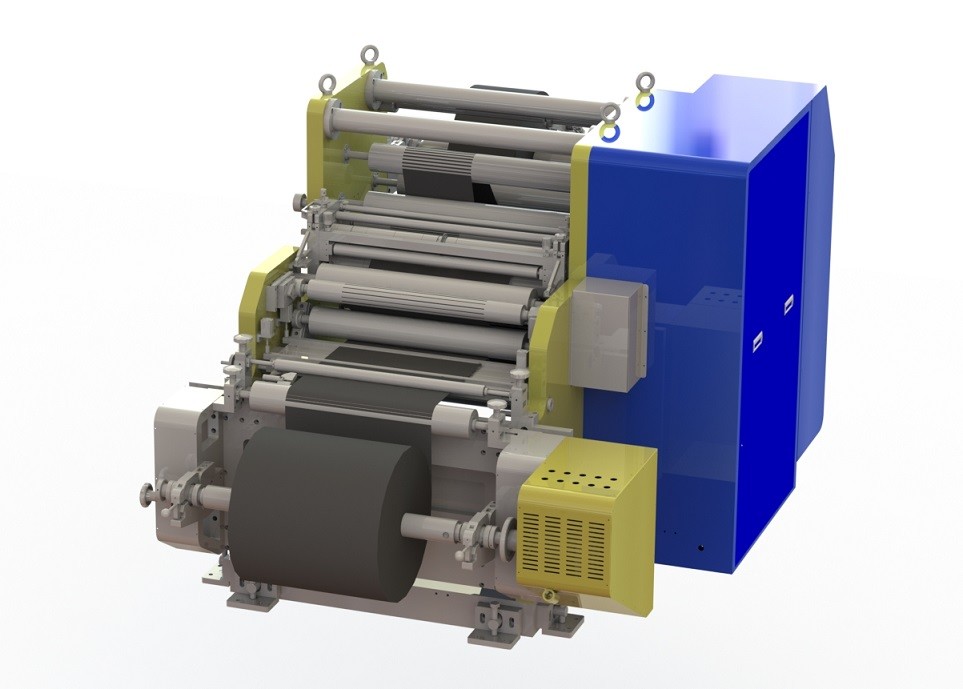

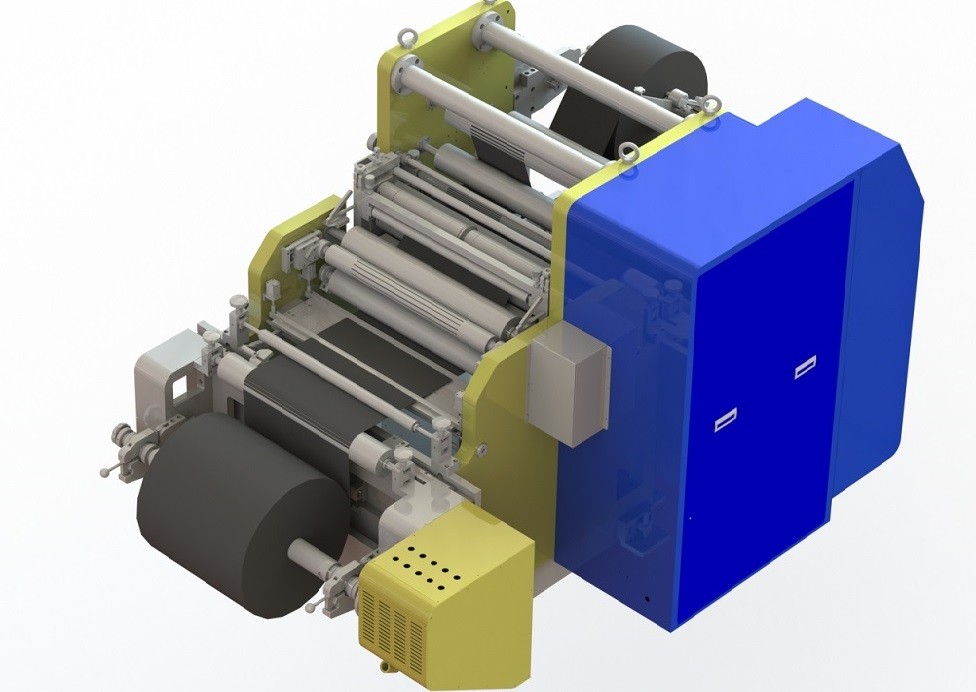

Cadeia de fabricação máquina do bloco da bateria do íon de Li de corte automática da placa da bateria de lítio
1. Funções do dispositivo:
Equipamento da máquina da máquina de corte o único é usado principalmente na metalurgia, na eletrônica, em conectores elétricos de energia, bondes e bondes, componentes eletrônicos, fonte de alimentação, fotovoltaico solar, automotivo, construção naval, brinquedos, hardware, materiais, diafragma da parte de polo da bateria, núcleo do transformador, tiras amorfas do diafragma de isolamento, reator do núcleo do ferro-liga, dispositivo da impedância, enrolamento do núcleo da máquina de soldadura elétrica, produtos de aço inoxidável, produtos, ofícios, papel. Materiais de embalagem e a outra indústria de processamento. Características do produto: pode cortar a tira ultra-fina, tira estreita, nenhuma rebarba, tira de metal da elevada precisão. A qualidade de produto tem o nível avançado doméstico. Aplicável à correia de aço. Cobre. Correia de alumínio. Reagente e ultra-precisão material não metálica que cortam o equipamento para processar 0,02 do 1 milímetro o estreito dos milímetros mais fino e tal como o níquel, o cobre, o alumínio, o titânio, fita de aço inoxidável, amorfa e outros tipos da correia do metal, a velocidade a mais rápida da produção de até 200 m/min e material especial. Com estabilidade é bom. Ajuste o grau de grande, elevada precisão. Multe a obra. Configuração. O preço é razoável, etc.
1.2. As funções principais da máquina de corte contínua do equipmentthe adotam o resto da ferramenta da estrutura do modilhão, que é conveniente combinar e mudar a ferramenta. Pode igualmente fornecer a ferramenta superior da lâmina ou dobrar a estrutura suspendida da faca, tipo ferramenta da lâmina.
1) o enrolamento adota a tensão independente da linha central da expansão do ar com diferença do deslizamento, a tensão uniforme em cada seção, e o enrolamento inconstante da deslocação depois que as fatias do polo são divididas em tiras; E o controle de tensão automático, correia material do rebobinamento pura, todas as operações todas adota o controle da entrada da relação homem-máquina, e tem a função da conexão da correia, do deslocamento, do passeio rápido, da escova, etc., é um divisor contínuo inteligente.
2) o eixo do cortador da talhadeira é conduzido pelo servo motor, a talhadeira superior e mais baixa é conduzida pelo servo motor respectivamente, a diferença é talhadeira, a folha do polo da talhadeira não tem pouca deformação e nenhuma ondinha.
3) o uso do cortador do rolamento da elevada precisão para o corte contínuo, apropriado para a folha de alumínio, a folha de cobre como a carcaça para a diferença contínua revestiu o polo, precisão alta do corte, de ponta sem rebarba, nenhuns enrugamentos;
4) velocidade alta do corte, velocidade de projeto mecânica de 40m/min;
5) com enrolamento constante da tensão do controle do PLC;
6) o eixo da expansão do ar é usado desenrolando, que pode ser girado para tomar materiais e caminhão de empilhadeira para tomar materiais;

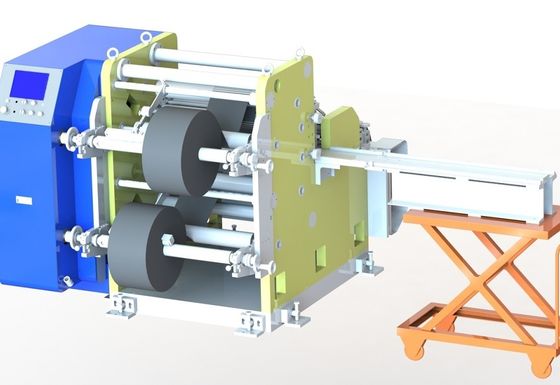

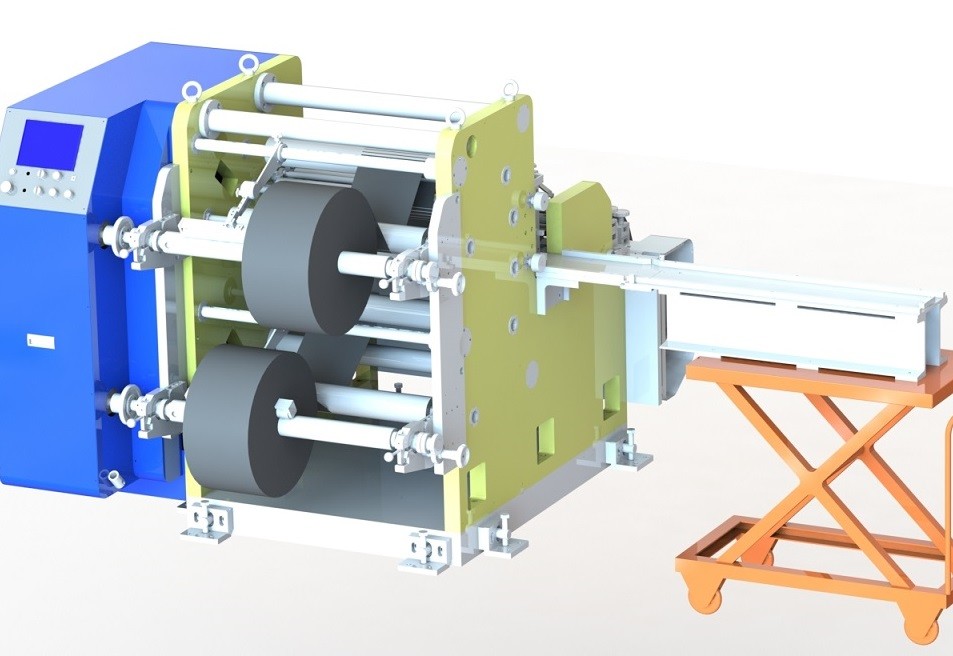

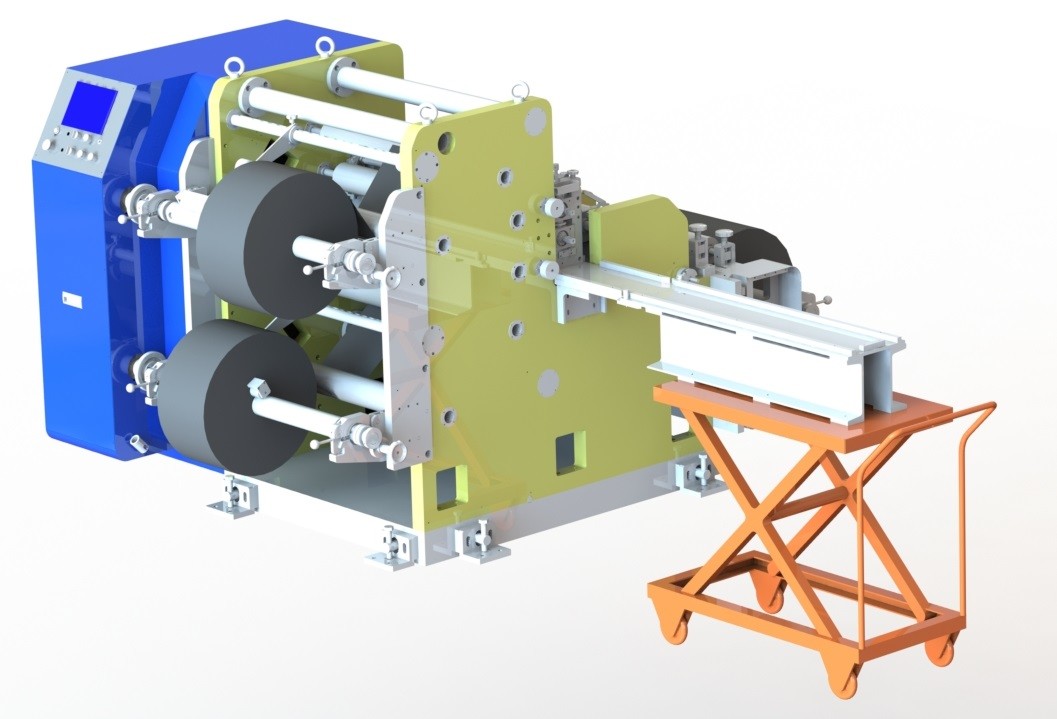

7) o quadro da ferramenta adota o quadro móvel eliminado da ferramenta e é equipado com um carro de cremalheira, fazendo o fácil mudar facas;
8) a ferramenta tem a elevada precisão, não realiza nenhuma diferença que corta, pode ser usada repetidamente, salvar extremamente o custo;
9) controle de tensão constante durante o desenrolamento, o corte e o enrolamento do up-down;
10) a velocidade é controlada pelo sistema do servo motor com mudança stepless da velocidade, e a sincronização de todas as peças é realizada;
12) role acima com a régua, conveniente para) o sistema de detecção do CCD material.13 pode ser adicionado à máquina de corte para marcar as partes de polo defeituosas (a necessidade de ser especificado no contrato)
2. Materiais entrantes e especificações de produto apropriadas para o equipamento
|
NÃO. |
índice |
especificação |
|
1 |
diâmetro do rolo: |
Φ500㎜ máximo |
|
2 |
Peso do desenrolamento: |
Max450kg |
|
3 |
diâmetro olling do cilindro: |
Φ3” (Φ76.2mm) |
|
4 |
A largura da folha |
Max650mm |
|
5 |
Espessura da folha |
Folha de cobre: 7-20μm; folha de alumínio: 10-25μm; |
|
6 |
Largura da bobina: |
largura máxima de cortar o revestimento material: max650mm |
|
7 |
Espessura rachada do polo: |
50~300μm |
|
8 |
Diâmetro do enrolamento: |
Φ500㎜ máximo. |
|
9 |
Diâmetro do carretel: |
Φ3 “(o diâmetro interno) |
3, parâmetros técnicos principais do equipamento:
|
NÃO. |
O nome do projeto |
Parâmetros técnicos |
|
1 |
Põe um rolo do tipo: |
A precisão de retificação é ±0.1mm, a distância de retificação é ±60mm, a precisão do desenrolamento é o ≤± 0.2mm, e o rolo de guia adota o rolo de alumínio anódico. |
|
2 |
Escala e precisão do controle de tensão do desenrolamento |
20-100N, ±1N |
|
3 |
Curso e precisão de desenrolamento do controle do desvio: |
±50mm, ±0.2㎜. |
|
4 |
Velocidade mecânica: |
Max40m/minuto (ajustável contínuo) |
|
5 |
Taxa de aceitação do corte: |
≥10m/min |
|
6 |
Corte e especificações: Largura de corte: Dois modelos (uma comunicação escrita da largura específica) |
Largura de corte padrão: 2 ~ 3 partes de acordo com a máquina inteira do processThe são equipadas com um grupo de resto da ferramenta, incluindo a cabeça e o carro de levantamento hidráulico para mudar a ferramenta: (o resto da parte extra será especificado no contrato. Se não especificado, de acordo com a configuração do padrão da especificação técnica. |
|
7 |
Precisão da largura de corte: |
Precisão da largura de corte: ±0.05㎜; |
|
8 |
Efeito do corte: |
Nenhumas rebarbas ou ondas; |
|
9 |
Rebarba de Polo (incluindo únicos e molhos e folhas revestidos dobro) |
Além da superfície do revestimento da folha do polo: rebarba longitudinal ≤10 m (colocação vertical da folha do polo: além da superfície da folha do polo), rebarba horizontal ≤16 m (colocação horizontal da folha do polo: além da superfície da folha do polo. |
|
10 |
A vida útil das facas |
A vida metersNormal de pingamento positiva da ferramenta do metersThe do ≥ 100.000 da vida da ferramenta da área da folha da Aurora do ≥ 200.000 da vida da ferramenta da área da área de pingamento negativa é ≥ 200.000 medidores A vida do cortador da área negativa da folha da Aurora é ≥ 200.000 medidores |
|
11 |
Serpentina de Polo (dobra do sentido do corte do polo): |
Parte de dobra ≤1.0mm/1300mm do cátodo, parte de dobra ≤1.0mm/1300mm do polo positivo |
|
12 |
Tipo da faca de corte: Faca doméstica da liga |
Um modo da estrutura do disco da faca, mudando o tamanho do espaçador para ajustar a faca Φ do tamanho, da parte superior e da parte inferior do corte 130 milímetros no diâmetro, diâmetro mínimo do uso: Φ 126 milímetros. |
|
13 |
Características inteligentes da enumeração: |
O comprimento de corte total, retraindo e a relação da tensão do desenrolamento, a superior e a mais baixa do corte da velocidade, deslizando a pressão do eixo, vida útil da ferramenta, variedades do produto, velocidade do corte de máquina, medidores do corte podem ser ajustados e armazenado no tela táctil, no traçado e no controle de processos convenientes. |
|
14 |
Alarme da falha: |
Todas as falhas serão alarme indicado no tela táctil, e os pontos da falha serão indicados automaticamente para a manutenção fácil. Luz indicadora da lâmpada do alarme de três cores, alerta do tela táctil. |
|
15 |
Equipamento bonde: |
380V/30A/50Hz monofásicos; Consumo do ar (ar comprimido): 300L/Min; Poder total: sobre 6Kw; Pressão da fonte de ar (ar comprimido) > 6 exigências de kg/cm2Gas: nenhuma água, nenhum óleo, ar puro filtrado. Ambiente operacional: ℃ da temperatura ambiente 20-40; 30-70% umidade. |
|
16 |
Largura do enrolamento: |
min30mm~max670mm |
|
17 |
Precisão do enrolamento: |
±0.5mm. |
|
18 |
Escala do controle de tensão do enrolamento |
Único eixo: 5-50N |
|
19 |
Eliminação da borda:
|
O rolo da escova que aperta o dispositivo da coleção, tensão waste da borda pode ser ajustado manualmente; Sucata ≥5mm da borda |
|
20 |
Taxa da rotação do dispositivo: |
≥95% |
|
21 |
peso |
2.5T |
|
22 |
Cor do dispositivo |
A cor padrão é cinza morno |
|
23 |
Unido com |
Manutenção chinesa do manual e de equipamento da operação manual, peças compradas manuais e outros materiais |
|
24 |
Nota: forneça por favor o cliente o polo (de acordo com a situação real do positivo e negativo) uma máquina do teste do rolo (aproximadamente 500m longos) |
|
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
