A máquina de gravação semi automática Polo de Polo arrasta a soldadura automática da fita adesiva
1. Funções do dispositivo
O equipamento é usado principalmente para a soldadura automática de talões do polo e a fita adesiva automática, incluindo principalmente a máquina de soldadura ultrassônica, polo arrasta a tabela giratória da colocação, talões automáticos do polo, desenrolamento da fita, corte da fita, otário apropriado da fita, polo que posicionam o mecanismo, quadro e o sistema bonde.
2. Exigências do processo de produção:
2,1 especificações de produto aplicáveis:
especificação de 2.1.1 fitas: material da bobina, largura 6~16mm, comprimento 20~70mm; Diâmetro do furo interno: 76mm, diâmetro máximo: 150mm.
tamanho de 2.1.2 polos: largura 20-70mm, comprimento 300-1500mm;
especificação 2.1.3 das orelhas do polo: largura 2~6mm, comprimento 20~60mm;
2.2. O desenho esparadrapo da amostra é como segue:
2,3 exigências específicas
2.3.1 aplicam a fita de alta temperatura atrás da orelha do polo da soldadura.
2.3.2 exigências da precisão: precisão de alimentação ±0.5mm, precisão de solda ±0.3mm do contraponto, precisão adesiva ±0.5mm, precisão ±0.5mm da repetição;
eficiência da fita 2.3.3 adesiva: 20-24 partes/minuto (relativo à proficiência dos trabalhadores);
vida útil 2.3.4 do cortador de fita: > 100.000 vezes;
2.3.5 realizam o esparadrapo médio e o esparadrapo principal, a maneira adesiva é para cima e para baixo a pasta.
colocação do polo de 2.3.6 manuais, posicionamento automático e solda das orelhas do polo.
2.3.7 colocam manualmente o disco do talão do polo no eixo de alimentação.
2.3.8 exigências de solda: usando a máquina de soldadura nova do poder do cliente livre (polo positivo novo np-c-25-9000, polo negativo np-c-40-9000), a forma do ponto da soldadura e a força de soldadura são determinadas pela máquina de soldadura existente do cliente.
3. Unidade funcional do indicador

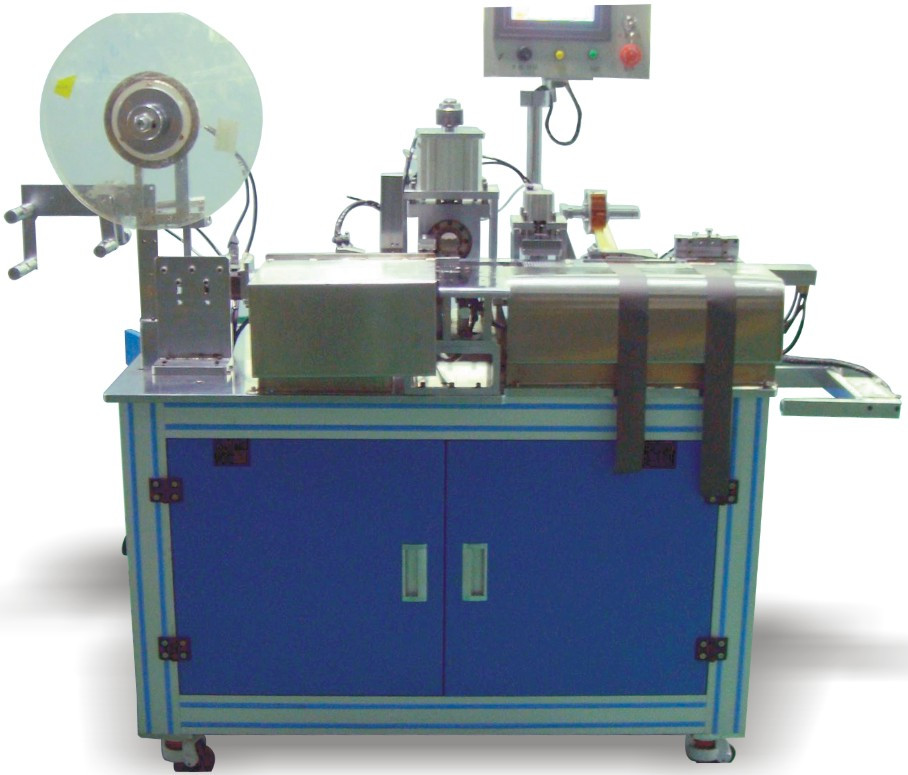

aparência 3,1 do produtor semiautomático
descrição de 3,2 componentes:
3.2.1 gravam o descarregamento do componente: o reabastecimento rápido é realizado através do eixo manual do inchamento. E com um mecanismo de posicionamento rápido para assegurar a fita nova que posiciona rapidamente.
componente de 3.2.2 tensões: a tensão da roda de fricção é usada para controlar o rebobinamento e o descarregamento da bobina.
componente de 3.2.3 guias: a correia passa através do mecanismo do guia antes de entrar no rolo de pressão.
componente de 3.2.4 esparadrapos: a fita adesiva é desenrolada através do mecanismo do desenrolamento, materiais automaticamente de alimentação, e fixada no otário. Quando as partes de polo são no lugar, a fita adesiva está aplicada automaticamente, e a fita adesiva é aplicada nos lados superiores e mais baixos simultaneamente. A fita adesiva média e a fita adesiva principal podem ser realizadas.
talão de 3.2.5 polos que posiciona o componente: o trabalhador instalará o disco do talão do polo no eixo de posicionamento, e o talão do polo será equipado com um dispositivo de alimentação automático.
conjunto de alimentação do talão de 3.2.6 polos: o servo motor conduz o parafuso da bola para girar, conduz o talão do polo para alimentar no comprimento fixo, e elimina-o.
polo 3.2.7 que posiciona o componente: o trabalhador coloca o polo no mecanismo de posicionamento para posicionar, o otário do vácuo absorve automaticamente o polo e envia-o automaticamente à estação da soldadura para a soldadura automática.
3.2.8 componentes de solda: depois que os talões do polo são enviados à posição de soldadura, a máquina de soldadura soldará automaticamente os talões do polo e as placas de polo (fornecidos pelo cliente da máquina de soldadura). Pode soldar a orelha média do polo da orelha e da cabeça do polo.
filme 3.2.9 que recebe o componente: depois que o elétrodo é soldado, o otário porá automaticamente o elétrodo na haste de recepção material.
3.2.10 componentes bondes: Controle do PLC. Operação do tela táctil.
4. Exigências ambientais do local
4,1 temperaturas ambientais: 0 ~ 40℃;
humidade relativa 4,2: 20-90% RH;
fonte de alimentação 4,3: 220V monofásico, 50Hz; Escala de flutuação da tensão: ±10%;
4,4 nenhum gás corrosivo, líquido ou gás explosivo no local.
ar 4,5 comprimido: 5 ~ 6.5bar, escala de flutuação da pressão: ±10%;
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
