Cadeia de fabricação máquina do bloco da bateria de Supercapacitor da selagem do sulco do rolamento de Shell
Shell - linha do sulco do rolamento
introdução 1,1 às funções e aos princípios do dispositivo:
A cadeia de fabricação automática é composta do alimentador automático do escudo, do rolo automático do sulco e da linha circular do transporte. Entre eles, a máquina de alimentação do escudo automático é usada para realizar as funções de limpar em ambos os fins da pilha desencapada, do diâmetro exterior que dão forma, do diâmetro que medem, de dar forma automático da orelha negativa do elétrodo, da orelha de dobramento do polo, da alimentação automática do escudo de alumínio, da limpeza de sopro e da alimentação automática do escudo. A máquina de rolamento automática do sulco é usada para realizar as funções da injeção automática do óleo de lubrificação, o rolamento do sulco e a selagem da bateria, e a linha do anel é usada para realizar o ciclo da logística da bateria em cada unidade da linha de produção.

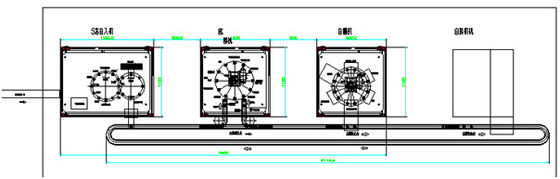

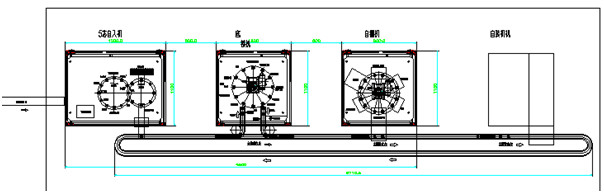

aparência 1,2 total do equipamento (com desenhos)
tamanho 1.2.1 total: comprimento: largura de 4500mm x: altura de 1200mm x: 1600mm;
aparência 1.2.2: o underframe forçado adota a estrutura da soldadura da quadrado-passagem, e o quadro superior da selagem adota a estrutura do perfil da liga de alumínio, selada com plexiglás;
relação de 1.2.3 operações: cada dispositivo é equipado com um tela táctil independentemente operado, que seja fácil de operar e fácil de manter;
1,3 componentes principais do equipamento
1.3.1 componentes pneumáticos: Produtos de SMC de Japão;
sistema de controlo 1.3.2 bonde: o PLC adota produtos de OMRON de Japão, e o tela táctil adota produtos de EVIEW;
trilho de guia 1.3.3 linear, parafuso da bola, rolamento linear, etc.: Os produtos de HAIWIN são adotados;
servo motor 1.3.4: os produtos de panasonic são usados; Motor deslizante: usando os produtos da empresa de Sanyo de Japão;
sistema de processamento 1.3.5 visual: Produtos de KEYENCE de Japão;
fonte de alimentação da soldadura de ponto 1.3.6: produto 8000A da empresa do miyaki de Japão;
divisor 1.3.7 giratório: os produtos da empresa subsidiária bronzeado de Taiwan são adotados;
2. Materiais entrantes e especificações de produto apropriadas para a linha de produção
escala da especificação de produto 2,1 que o equipamento pode produzir: produtos de 35600 séries;
formulário polar da orelha 2,2: 1 orelha positiva; Uma orelha negativa do elétrodo; As orelhas positivas e negativas do elétrodo devem estar no estado vertical quando a bateria é fornecida.
2,3 a escala da tolerância do diâmetro da pilha poderão cumprir as exigências da carga de alumínio automática do escudo.
Iii. parâmetros técnicos do equipamento
taxa qualificada 3,1 de produtos do equipamento: ≥95% (devido aos produtos maus causados pela máquina)
3,2 capacidades/velocidade do equipamento: 20PPM;
taxa de falhas de equipamento 3,3: ≤5% (falha causada pelo equipamento somente)
equipamento 3,4 bonde: tensão AC220±10%, poder 10KW
ar 3,5 comprimido: 0.6mpa
o bom desempenho 3,6 ergonômico deve ser conseguido no projeto de máquina;
o alumínio 3,7, de aço inoxidável ou galvanizando é preferido como os materiais estruturais da máquina;
Quatro, cada princípio do trabalho da máquina e breve explicação
máquina de alimentação da bateria 4,1 automática
introdução 4.1.1 às funções e aos princípios do dispositivo:
A máquina de alimentação da bateria automática é um equipamento de produção totalmente automático, que sejam usados para realizar as funções do agarramento automático de 35600 baterias, da extração de poeira em ambas as extremidades, bateria que dão forma, talão do cátodo que posiciona e que dá forma, medida do diâmetro, o talão da dobradura do polo, a poeira absorvente do escudo alimentando, de alumínio do escudo de alumínio, a alimentação automática da bateria e anular automático.
A bateria que a máquina de alimentação do escudo automático adota uma maneira totalmente automático, a bateria é entrada automaticamente à estação de trabalho da correia da tração da pre-sequência com a maneira de robô de busca automático de agarrar e a carga, a alimentação do escudo da bateria adota a maneira de empilhamento do silo, a identificação automática do positivo e o negativo.
fluxo de ação do equipamento 4.2.2
O cordão para enviar baterias à estação da alimentação automática - robôs da colheita queira as baterias que buscam e posicionar o dispositivo bonde é posto no seletor giratório às baterias para extrair automaticamente a poeira, cirurgiões cosméticos para fazer baterias plásticas e diâmetro da pilha do teste - automática para remover ervas daninhas para fora de baterias incompetentes - rotação do positioner e o posicionamento da orelha do polo negativo da orelha que remodela uma organização do plástico da orelha de dois polos - dobra automática na orelha do ânodo - identificação automática de alumínio da alimentação automática do escudo (sentido positivo e negativo) e escudo de alumínio automaticamente no seletor pequeno que posiciona o dispositivo bonde à extração de poeira de alumínio do escudo, baterias, escudo de alumínio da carga automática - manipulador da rotação sob a busca da bateria gerencie 180 ° no dispositivo bonde de a linha e a eletricidade do transporte a associação são transportadas à estação do afterwork ao longo da linha do transporte.
composição 4.1.3 de componentes principais
robô de carregamento de 4.1.3.1 da pilha elétrica: o robô de 4 dof é usado para realizar o carregamento automático da pilha elétrica.
sistema de alimentação automático de 4.1.3.2 do escudo de alumínio: é composto do escaninho de armazenamento, do dispositivo dianteiro e traseiro giratório de mecanismo de alimentação, de motor, de redutor, do escudo de alumínio de detecção, etc., que é usado para realizar a alimentação automática do escudo do alumínio da bateria.
seletor giratório da estação de 4.1.3.3 12: 1 ajustado, consistindo no motor, o redutor, 12 posta o divisor giratório, a embreagem eletromagnética, posicionando o gabarito, o disco do índice de 12 estações, etc., é usado para realizar a transmissão de gerencio de posicionamento e apertando da bateria e em cada estação.
seletor giratório da seis-estação de 4.1.3.4: um ajustado, consistindo no motor, no redutor, no divisor giratório da seis-estação, posicionando o gabarito, dividindo a placa, etc., é usado para a transmissão do escudo da bateria e o conjunto de pilha da bateria.
bateria de 4.1.3.5 que dá forma à estação: é composta de um manipulador de carregamento, uma mão de aperto para a bateria que dá forma, e um sensor, etc. de detecção, que é usado agarrando a bateria da linha de transmissão, dando forma ao diâmetro exterior da bateria após o enrolamento, e detectando o diâmetro exterior da bateria.
4.1.3.6 que posiciona a estação da orelha negativa do elétrodo: é composta de um dispositivo de gerencio automático e de um mecanismo da detecção da posição da orelha do elétrodo, etc. negativos, que é usado para realizar o posicionamento da orelha negativa do elétrodo da pilha elétrica.
orelha negativa de 4.1.3.7 que dá forma à estação: é composta de um mecanismo dando forma de aperto e de um sensor da detecção, que sejam usados dando forma a duas orelhas negativas respectivamente.
estação de dobra automática de 4.1.3.8 do talão negativo: é composto da pilha elétrica que posiciona o mecanismo e 2 mecanismos de dobra automáticos do talão negativo, que é usado para realizar a dobra automática do talão negativo.
estação de carregamento de 4.1.3.9 da pilha elétrica: é composta do escudo de alumínio que posiciona o mecanismo, o mecanismo de carregamento automático da pilha elétrica, o sensor da detecção, etc., que é usado para realizar o carregamento automático da pilha elétrica.
estação de descarregamento giratória da bateria de 4.1.3.10: é composta de agarrar o manipulador de gerencio, etc., que é usado para realizar a pilha de bateria a ser lançada verticalmente da boca à parte inferior após o carregamento no escudo de alumínio e para a pôr na base da bateria da linha de transtorte circular.
máquina de rolamento automática do entalhe 4,3
introdução 4.3.1 às funções e aos princípios do dispositivo:
Esta máquina de rolamento automática do sulco é um equipamento de produção totalmente automático, que seja usado para realizar o rolamento automático do sulco da bateria 35600 cilíndrica. A precisão dimensional do sulco é como segue (pode ser alterado e ajustado de acordo com o escudo da bateria e o tampão reais do partido a):

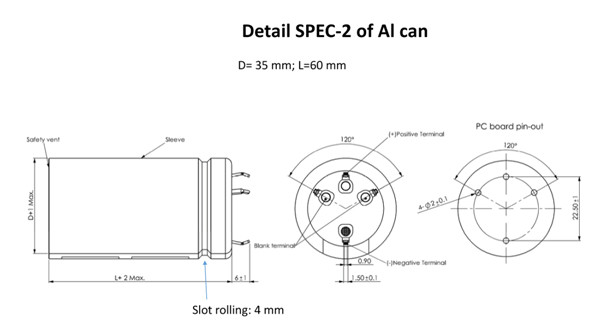

Tamanho do entalhe do rolo
Com a base da bateria com a linha do transporte, através da bateria do manipulador da rotação que busca no seletor giratório que posiciona o dispositivo bonde (2 a), o disco divisor são feitos para cada lugar no seguinte trabalho: a injeção automática do escudo da bateria, sulco automático do rolo, vácuo suga acima a poeira e a detecção depois que rolando o escudo de alumínio do sulco para considerar se há alguma ruptura, procura um caminho mais curto, detecção automática no revestimento da parede de pilha, corte automático, etc. Depois que o sulco do rolamento é terminado, a bateria está transportada junto com a linha do transporte do anel, e a bateria é removida manualmente da base e posta no disco de gerencio.
fluxo de ação de 4.3.2 dispositivos
Com a bateria do chassi com linha do transporte à roda e alimente uma bateria giratória do manipulador que busca e a roda do interior que posiciona o dispositivo bonde 2 (1) - > bateria com e sem o pulverizador automático do escudo da detecção e da bateria - sulco automático do rolo - limpe teste quebrado escudo absorvente do vácuo da poeira e da bateria - > bateria procura um caminho mais curto o teste ao revestimento da parede de pilha, anular automático.
composição 4.3.3 de componentes principais
seletor giratório da seis-estação de 4.3.3.1: é composto de um motor, de um redutor, de um divisor giratório da seis-estação, de uma embreagem eletromagnética, de um gabarito de posicionamento e de uma seis-estação dividindo o seletor, etc., que é usado para realizar o posicionamento e o aperto da bateria e a transmissão de gerencio em cada estação.
4.3.3.2 que gerencie (o mais baixo) manipulador de alimentação superior: é composto dois da posição 180° que reciproca o mecanismo de gerencio, mecanismo movente superior e mais baixo, dedo pneumático, dispositivo bonde do posicionamento de bateria, sensor da detecção, etc., que é usado para realizar a alimentação e o descarregamento automáticos da bateria da linha de transtorte à máquina de rolamento do sulco.
detecção da carga da bateria de 4.3.3.3 e estação automática da injeção do óleo: é composta do sensor da detecção, do dispositivo automático da injeção do óleo, de suporte fixo, etc., que é usado verificando se haja qualquer carga da bateria e injeção do óleo de lubrificação na superfície do escudo da bateria para reduzir a fricção do hob no escudo da bateria durante o sulco do rolamento.
estação automática do sulco do rolamento de 4.3.3.4: é composta do mecanismo de levantamento com macaco elástico da bateria, posicionando o mecanismo, o mandrel de guiamento, cabeça de gerencio da ferramenta, came-tipo mecanismo de alimentação e acima-pressão do mecanismo realizar o sulco automático do rolamento da bateria.
a poeira e o alumínio da sução do vácuo de 4.3.3.5 descascam a estação da detecção de dano: é composta para cima e para baixo do mecanismo do movimento, do mecanismo da sução do vácuo, do mecanismo da detecção do vácuo, etc., que é usado para a extração de poeira da parede interna da bateria após ter rolado o sulco e a detecção de dano de alumínio do escudo.
estação de teste da isolação de 4.3.3.6: é composta para cima e para baixo da ponta de prova do movimento, do sensor da detecção, do verificador da isolação, etc.
posição de colagem automática de 4.3.3.7: é composta de um mecanismo do movimento do up-down, um mecanismo de gerencio do movimento e um sistema, etc. de colagem, que é usado para realizar a colagem automática da parede interna da bateria.
linha anular do transporte 4,4
Esta linha de transmissão é usada para realizar a circulação da bateria (instalada no chassi) em cada estação da linha de produção. A estação correspondente é equipada com o mecanismo da parada-parada e o mecanismo de alimentação. A bateria terminada pelo sulco do rolamento é carregada na bandeja do retorno através do manipulador de alimentação.
Cinco: configuração e padrão gerais do equipamento
cor de 5,1 dispositivos: a placa da cor prevalecerá
5,2 10MM de medição da parede exterior da máquina, o ruído do ≤ 80db do equipamento
5,3 o equipamento cumprem com os standard de segurança do equipamento mecânico e bonde relevante de estado e todos os standard de segurança e exigências exigidos pelo código da segurança do partido A.
5,4 o manual da operação do chinês e o manual da manutenção de equipamento são unidos.
a carta de controle 5,5 elétrica, a carta de controle pneumática, a especificação das peças compradas, o código fonte e outros materiais da máquina serão entregados aleatoriamente.
5,6 o vendedor fornecerão o comprador a lista e os desenhos das várias peças para a substituição das variedades.
5,7 porções vestindo são unidas ao equipamento:
5,8 fornecem uma lista de peças vulneráveis, incluindo o nome, o número de unidades, a especificação, o modelo ou o desenho, tipo, calculado vida e a outra informação.
Vi. Exigências do ambiente operacional do equipamento
6,1 pesos do equipamento: sobre 600Kg; Tamanho do equipamento: altura do × da largura do × do comprimento = 2100mm×1300mm×1540mm;
6.2. Temperatura ambiental: determinado pelo ambiente da oficina do partido a;
6,3 controlam a fonte de alimentação: 220V monofásico, 50HZ, escala de flutuação da tensão 5KVA: + 10%-10%;
6.4. Ar comprimido: após a secagem, estabilização da filtragem e da pressão: a pressão da tomada é maior do que 5.0kg/cm2;
6,5 party a assegurar-se-ão de que o ar no local seja desimpedido;
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
