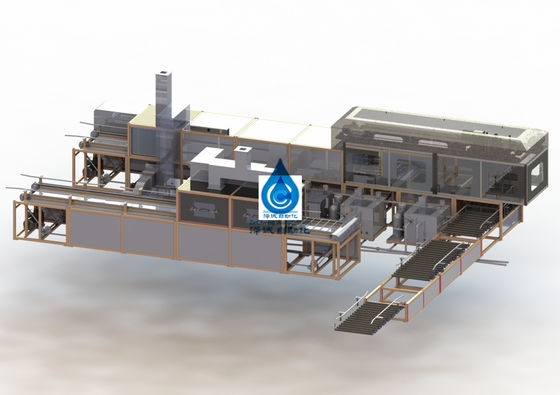

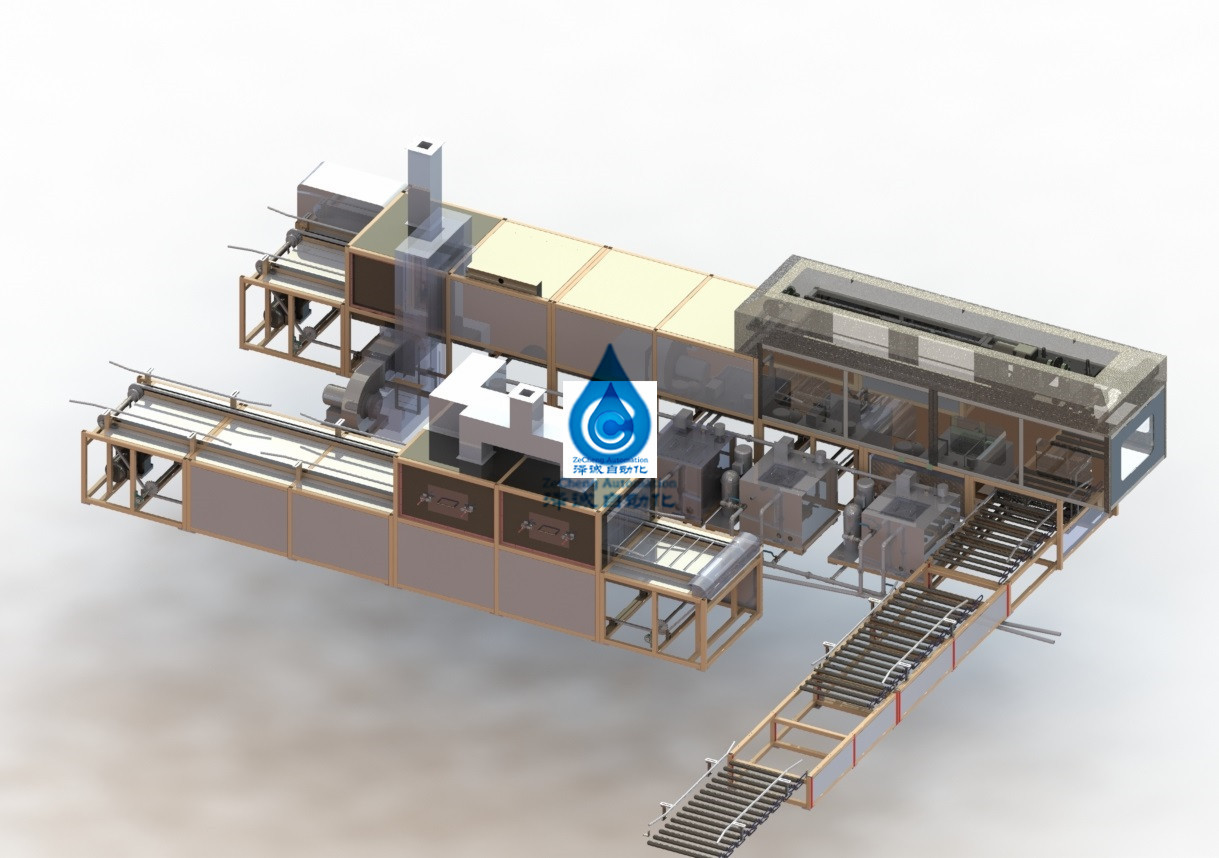

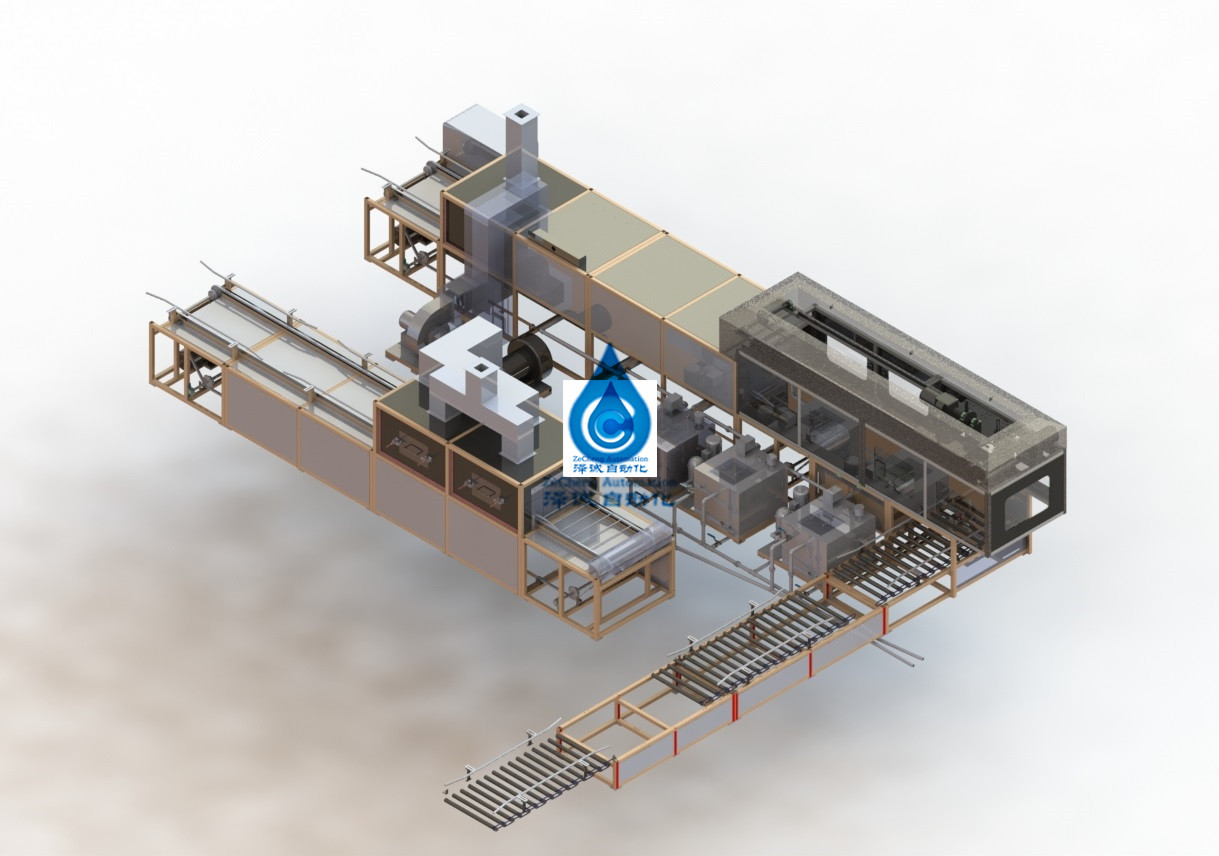

Linha de produção totalmente automático da bateria de lítio do secador da limpeza da bateria
1. Limpeza da bateria e sistema de secagem:
As funções principais deste sistema são como segue: a bateria selada é capturada ao tanque da limpeza ultrassônica para a limpeza ultrassônica, e o núcleo limpado da bateria é colocado na correia transportadora da secagem do chuveiro de ar que transporta o sistema. A correia transportadora conduz a bateria para secar sucessivamente a água na superfície da bateria através do chuveiro e da secagem de ar.
A limpeza da bateria e o sistema de secagem incluem principalmente: 1 grupo de máquina da limpeza que alimenta e que descarrega o sistema, 1 grupo de sistema da limpeza da bateria, 1 grupo de secagem do chuveiro de ar que transporta o sistema.
2. Carregando e descarregando o sistema de máquina da limpeza:
O sistema inclui: a tração de alimentação cerca 1, alimentando o manipulador 1 ajustado, manipulador de alimentação 1 grupo, suporte 1 ajustado, tampa protetora do manipulador 1 grupo.
3. Correia de alimentação e de tiragem: incluindo 1 grupo da correia transportadora, 4 grupos de transportar o corrimão, 2 grupos de cilindro material, 4 grupos de cilindro de posicionamento material, 1 quadro, 1 motor de transtorte e 1 câmara da transição;
4. Exigências técnicas:
uma velocidade 0-1000mm/min de 4,1 transmissões pode ser ajustada
o corrimão 4,2 de aço inoxidável adota o tubo de aço inoxidável do espelho de SUS304, e o material do corrimão que posiciona o assento é SUS304 de aço inoxidável
4,3 riscam e dano à bateria não é permitido no cilindro do material que obstrui e que separa;
4,4 quando a correia transportadora passa através da sala de secagem, uma câmara da transição estará ajustada na correia transportadora para colocar o escapamento de secagem do gás na sala de secagem;
a exigência material de apoio 4,5 é SUS304 de aço inoxidável;
4,6 a exigência material do prendedor do manipulador são PE;
4,7 a precisão repetitiva do movimento do sentido da X-linha central do manipulador são ±0.1mm
4,8 a precisão repetitiva do movimento do manipulador no sentido da Y-linha central são ±0.1mm
precisão repetitiva do movimento 4,9 do manipulador no sentido ±0.1mm da linha central de Z
Probabilidade da gota =0% do prendedor e da pilha da bateria
lista 5.Configuration
| NÃO. | nome | Quantidade | tipo |
| Carregando e descarregando o manipulador | Servo motor | 5 | panasonic |
| Correia síncrono | 5 | MISUMI | |
| Guia linear | 12 | HIWIN | |
| parafuso | 2 | HIWIN | |
| O cilindro de aperto | 8 | SMC | |
| dedos | 8 | Processamento não padronizado | |
| Interruptor fotoelétrico do limite | 18 | panasonic | |
| acoplamento | 4 | GOLPE - RELAÇÃO | |
| Placa de base móvel | 2 | Processamento não padronizado | |
| Zona de alimentação | Placa de aço inoxidável da corrente transportadora | 1 | Processamento não padronizado |
| Roda dentada do transporte | 2 | Processamento não padronizado | |
| Motor do transporte | 1 | pau | |
| Trilho de protetor de aço inoxidável | 4 | Processamento não padronizado | |
| Junção do corrimão | 20 | Processamento não padronizado | |
| Montagem do corrimão | 10 | Processamento não padronizado | |
| Rolamento linear do guia | 4 | MISUMI | |
| O cilindro de aperto | 1 | SMC | |
| Evite o cilindro | 1 | SMC | |
| Chicana | 1 | Processamento não padronizado | |
| O bloco de aperto | 2 | Processamento não padronizado | |
| Em toda a linha | 4 | Processamento não padronizado | |
| Cilindro dos materiais da separação | 4 | SMC | |
| Rolamento linear do guia | 8 | MISUMI | |
| stents | stents | 1 | Processamento não padronizado |
| Tanque da transição | Tanque da transição | 1 | Processamento não padronizado |
| proteção | proteção | 1 | Processamento não padronizado |
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
