Máquina de peso automática do grupo do sistema de mistura da bateria da eficiência elevada

Máquina de peso automática do grupo do sistema de mistura da bateria da eficiência elevada

Pesando e sistema de tratamento por lotes (mistura de materiais do ânodo e do cátodo da bateria de lítio, do sistema de tratamento por lotes de peso eletrônico, tratamento por lotes totalmente automático da bateria de lítio)

parâmetro

Capacidade do ingrediente: 5T/h

Precisão dos ingredientes: 0,2%

Ingrediente máximo: 1000KG

Material típico

Sistema de mistura automático de Ze cheng, materiais magnéticos magnéticos macios que misturam o sistema material, material de mistura do material ternário das baterias de lítio, PVC que pesa o material de mistura, sistema de mistura material de couro, matérias primas líquidas que pesam o material de mistura, sistema de mistura do material de revestimento, adubo do BB que pesa o sistema de mistura do material, sistema material de mistura automático de borracha, sistema de mistura foliar do adubo, sistema de mistura material aditivo, alimentação que pesa o sistema de tratamento por lotes, adubo que pesa a linha com matéria prima de mistura

As características de

Pesar o tratamento por lotes é amplamente utilizado na indústria química, no aço, na grão, na doca e nas outras indústrias. Com a melhoria da automatização de fábrica, o peso e o sistema de tratamento por lotes automáticos têm a rastreabilidade da confiança, da estabilidade e do relatório, que substitui a operação manual tradicional e elimina a perda econômica causada pela operação errada. Consequentemente, pesando e tratando joga um papel extremamente importante no processo de produção.

Composição do sistema de tratamento por lotes

1. Sistema de entrega da matéria prima (equipado geralmente com a estação da saco-abertura, a estação da saco-abertura para sacos pequenos de 25kg, ou a estação da saco-abertura para sacos da tonelada)

sistema 2 de transtorte material (1 vácuo da pressão 2 negativa de transtorte pneumático de pressão positiva que alimenta a máquina de levantamento de 3 cubetas que alimenta a tubulação 4 a alimentação chain)

3. Sistema do escaninho de armazenamento (determine o material e o volume do escaninho de armazenamento de acordo com o tipo de matérias primas, propriedades e relação material, etc.)

Sistema de tratamento por lotes (tipo: método do incremento, método da perda de peso do decréscimo. Transporte: correia, parafuso, vibração, etc.)

5. Misturador a jusante (misturador cônico, misturador de disco)

1. Funções do equipamento

Este equipamento termina principalmente do pó material positivo do polo da bateria a alimentação automática (negativa), peso automático, mistura automática, o material misturado é carregado automaticamente no carro do transporte, partículas peneiradas carregadas automaticamente em tambores.

2, parâmetros materiais:

2.1. Materiais positivos: Tempo de alimentação total de todos os materiais: 15 minutos.

2. grupo do materialEach de 2,2 negativos: Tempo de alimentação total de todos os materiais: 10 minutos

3. O tambor material proposalArtificial técnico mencionou a máquina de alimentação do vácuo (ou o alimentador de parafuso) abaixo, a palha no ICM, interruptor de começo, máquina de alimentação do vácuo com a sução da pressão negativa aos tambores materiais de alimentação, tambores abaixo do sensor de peso, detectando o peso total W1, ao ajustar a necessidade material de A de adicionar W2 torna mais pesado o material, equipamento, cálculo automático de peso material do tambor W3 = W1, W2, parafuso que transporta o dispositivo conduzido pela rotação do servo motor, o material a A que agita tambores, quando peso alcança o W3, servo motor para parar, válvula do ICM cortado. (o material B tem o mesmo princípio)

Pulverize A, B em processo da carga, agitando a rotação do motor dos tambores, começou a agitar, após a mistura, o stirring da parada, por meio do funil de quatro pós que pesa o sensor que detecta o peso material W1 do pó, funil ao ajustar a necessidade que alimenta o material pequeno do carro, mais o cálculo automático do equipamento do peso W2 de peso material do tambor W3 = W1, W2, servo motor conduz o parafuso que transporta o dispositivo para girar, material à mistura à agitação barrels, quando o peso alcança o W3, servo motor para parar, válvula do ICM cortada. O pó de transtorte é adicionado à tela de vibração, através de que as grandes partículas são separadas e alimentadas no cilindro de coleta. O pó selecionado é alimentado no seguinte trole material

3.1. Máquina de alimentação do vácuo

Usando o princípio de vácuo, o pó é transportado ao dispositivo de mistura no segundo andar. A capacidade de transtorte do equipamento é 6000KG/H. O funil ismadeof304stainlesssteel.

pó 3,2 que transporta o mecanismo

O servo motor conduz o parafuso de transtorte para transportar para fora o pó. O parafuso dado forma lâmina especialmente projetado do dragão é adotado para transportar para fora o pó com a rotação do servo motor.

3.4. Carro móvel

Mova independentemente o trole, usando o trole material da máquina do pó do saco, impulso do trole no lugar, abrem a tampa superior, pressionam a tecla "Iniciar Cópias", alimentação automática.

3.5. Abra o malote ao apoio:

A estação SWDS800 de descarregamento manual é um equipamento da saco-abertura que esvaziar o material na estação de descarregamento após o saco é quebrado manualmente.

O operador coloca o saco no suporte e introdu-lo na grade. Em seguida, o operador cortará um furo vertical no saco, e derramará o saco de agitação para fazê-lo vazio, o material pelo poder no funil. O filtro pneumático incorporado do coletor de poeira pode recolher a poeira produzida em processo de esvaziar o saco material. Para modelos associados do filtro da poeira, o filtro é limpado pela injeção reversa do ar comprimido. A poeira caiu de novo no funil.

Tipo no.: SWDS800

Descarregando o peso: saco 10~50kg/

● que descarrega a velocidade: 80~160bags/h

área da filtragem do ●: 9m

precisão da filtragem do ●: 2um

consumo do ar do ●: 0.5m

triturador de 3,7 universais

A máquina é amplamente utilizada para esmagar muitos tipos do bloco pequeno, da tira e de materiais granulados do meio e os baixos da dureza em farmacêutico, no alimento e em indústrias químicas. A finura de moedura pode livremente ser ajustada entre a malha 12-120 de acordo com a tela e as exigências de produção.

A máquina USA o movimento relativo de alta velocidade entre o disco móvel do dente e o disco fixo do dente para esmagar os materiais esmagados pela ação detalhada do impacto da haste do dente, da fricção e do impacto dos materiais em se.

A estrutura da máquina é projeto simples, científico e razoável, corredor forte, estável, esmagando o efeito é boa, o material esmagado pode ser diretamente pelo respiradouro de moedura da cavidade do anfitrião, o tamanho de partícula pode ser obtida mudando a abertura diferente da malha, a parede interna da embalagem todo o liso de superfície feito à máquina, mudou os modelos antes da aspereza da parede, o fenômeno do pó acumulado, medicina, alimento, produto químico e o outro processo de produção mais na linha dos padrões nacionais, alcançou as exigências do “PBF”, por farmacêutico, pelo alimento, por indústrias químicas elogio e por confiança dos usuários.

É usado principalmente em farmacêutico, alimento, o produto químico e a outra dureza das indústrias não são grande material que esmaga operações, mas igualmente podem ser usados para esmagar a baixa dureza de minerais não metálicos, o efeito são melhores.

Características:

1. Finura uniforme: (a taxa qualificada de produto acabados ≥98%), que pode ser selecionado lisamente;

2. A rendimento elevado: a saída máxima desta série pode alcançar 2000Kg/h, além, de acordo com as necessidades de clientes pode ser personalizado com saída maior do equipamento não padronizado para cumprir as exigências do uso dos clientes com a rendimento elevado;

3. Limitado por características materiais: por exemplo, é apropriado para esmagar todos os tipos dos cereais, do açúcar, de materiais medicinais, etc.;

4. Aplicabilidade forte: o equipamento de teste pequeno pode ser configurado com tensão 220V, que é amplamente utilizada em institutos de pesquisa científica, em faculdades e em escolas secundárias técnicas, etc.;

5. Esmagando o método: disco do dente, tipo do martelo;

6. Material: todo o de aço inoxidável, material do contato de aço inoxidável;

7. Sistema operacional: botões ordinários, tela táctil do PLC;

8. Remoção de poeira: remoção de poeira simples, remoção de poeira do pulso;

9. A máquina é equipada com o revestimento da circulação da água para reduzir a temperatura da câmara da máquina.

Iv. parâmetros técnicos:

sistema operacional 3,8

Operação do tela táctil. Há um poder ligada, parada de emergência, manual, botão automático.

sistema de controlo 3,9

A máquina é equipada com a placa elétrica independente, o interruptor da proteção do escapamento, a fonte de alimentação da estabilidade da C.C. e os outros componentes de circuito do poder, PLC do controle, relé, etc. E conexão externo, usando conectores e a tabela terminal. O PLC adota o omron. O teto do cabo distribuidor de corrente é parcialmente perfurado. Os cabos entre o outro equipamento são prendidos e conduzidos na parte inferior.

3,10 IPD fluem sistema de controlo

IPD avançados fluem sistema de controlo, pesando o sensor, PLC, servo motor, um controle de três unidades do controle e ajustam-se, asseguram-se a precisão do peso no ambiente dinâmico, evitam-se excessivo ou a pequena quantidade de processamento.

4. Composição do equipamento

5. Lista da configuração de componentes principais

6. Meios da energia

O comprador fornece os seguintes meios da energia

ar 6,1 comprimido: 0,4 ~ 0.6mpa (4-6kgf/cm2), o caudal de cada parte de ar comprimido é 10L/min, e a taxa de utilização é 50%

6,2 temperaturas ambientais: 20 ~ 35℃

humidade relativa 6,3: 5 ~ 55% HORA

fonte de energia 6,4: AC220V, monofásico; A flutuação da tensão é menos de ±10%; Fonte de alimentação: Grau do vácuo 3KVA/4.5: -101kp ~ -50kp.

7. Circunstâncias ambientais

O dispositivo pode operar-se sem barreira sob as seguintes circunstâncias ambientais.

temperatura dinâmica de 7,1 temperaturas: 5-35℃

Temperatura de armazenamento: 0-40℃

7,2 umidade 30-80% mas nenhuma condensação.

7,3 não devem conter o gás de sal, gás do corrosivo do gás tóxico.

a poeira 7,4 não terá nenhuma poeira condutora.

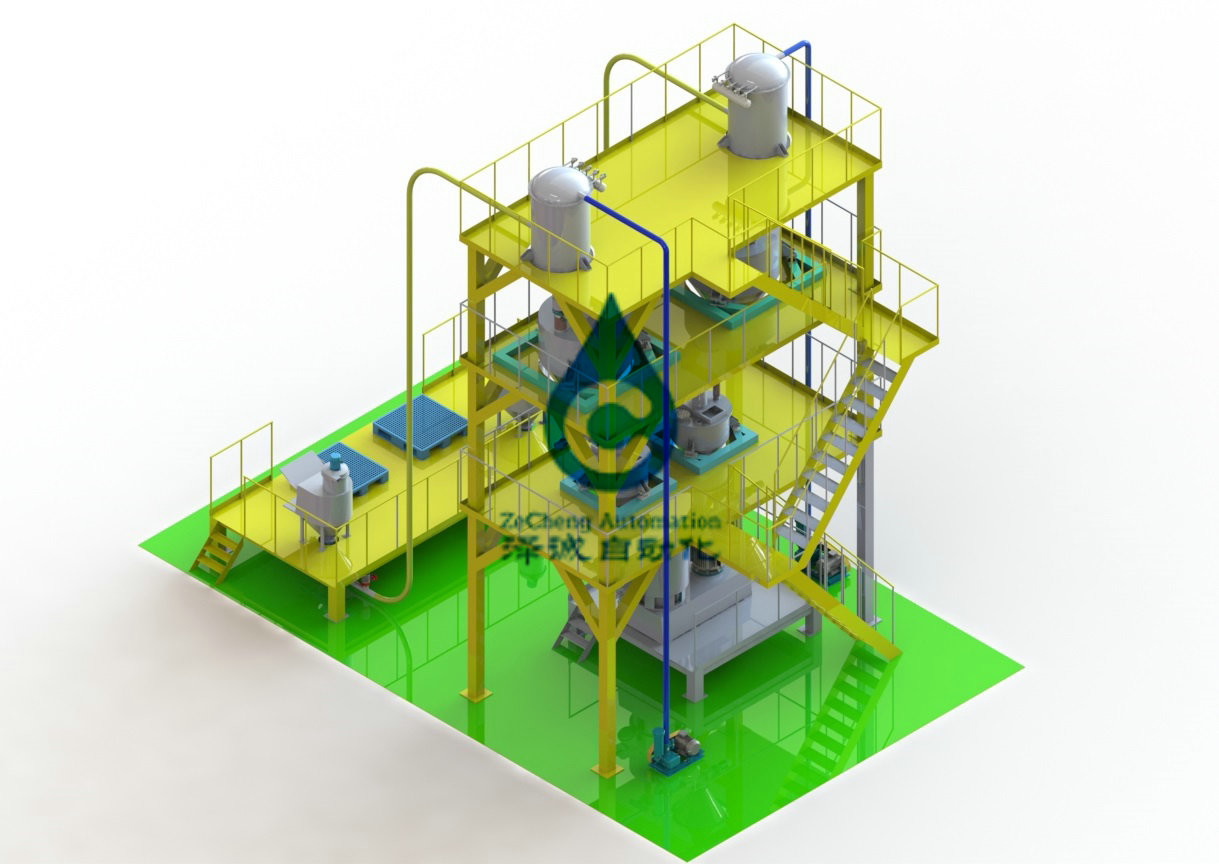

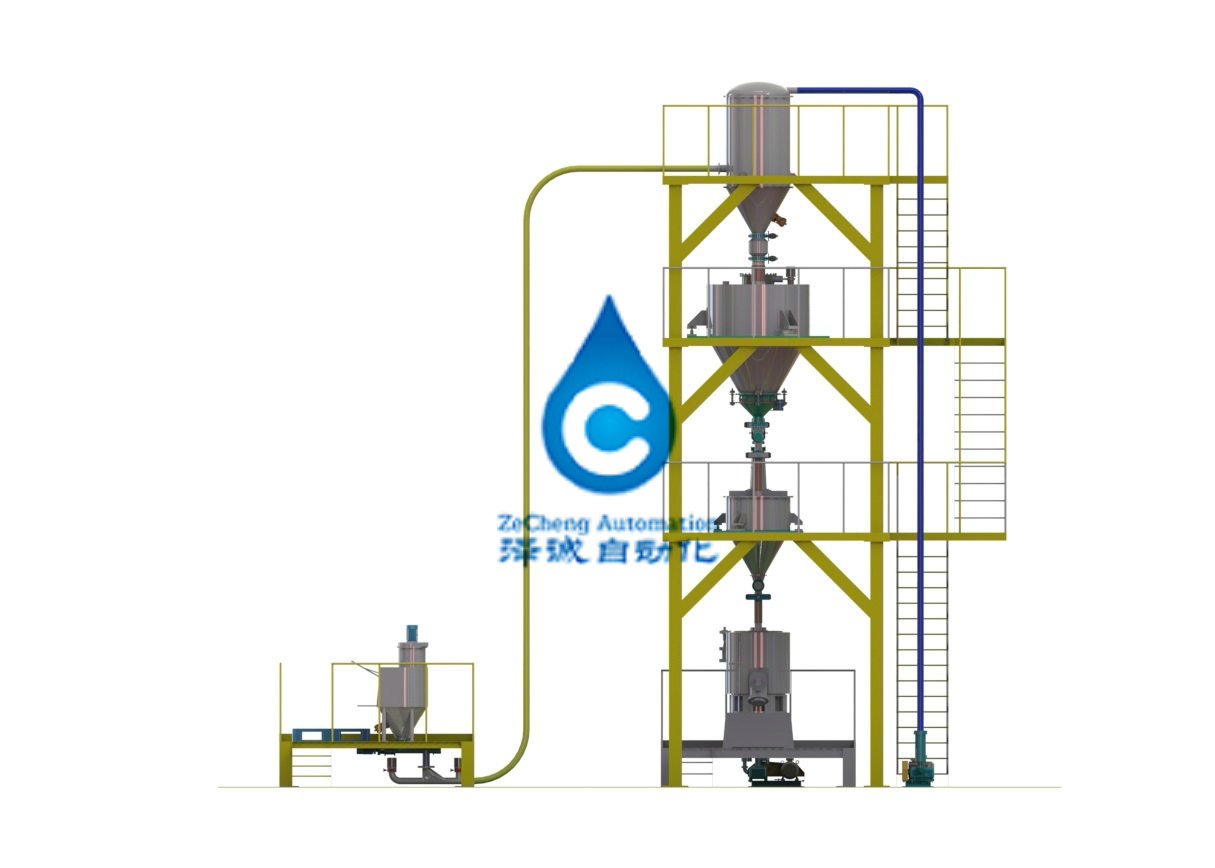

8. Diagrama esquemático do equipamento

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
