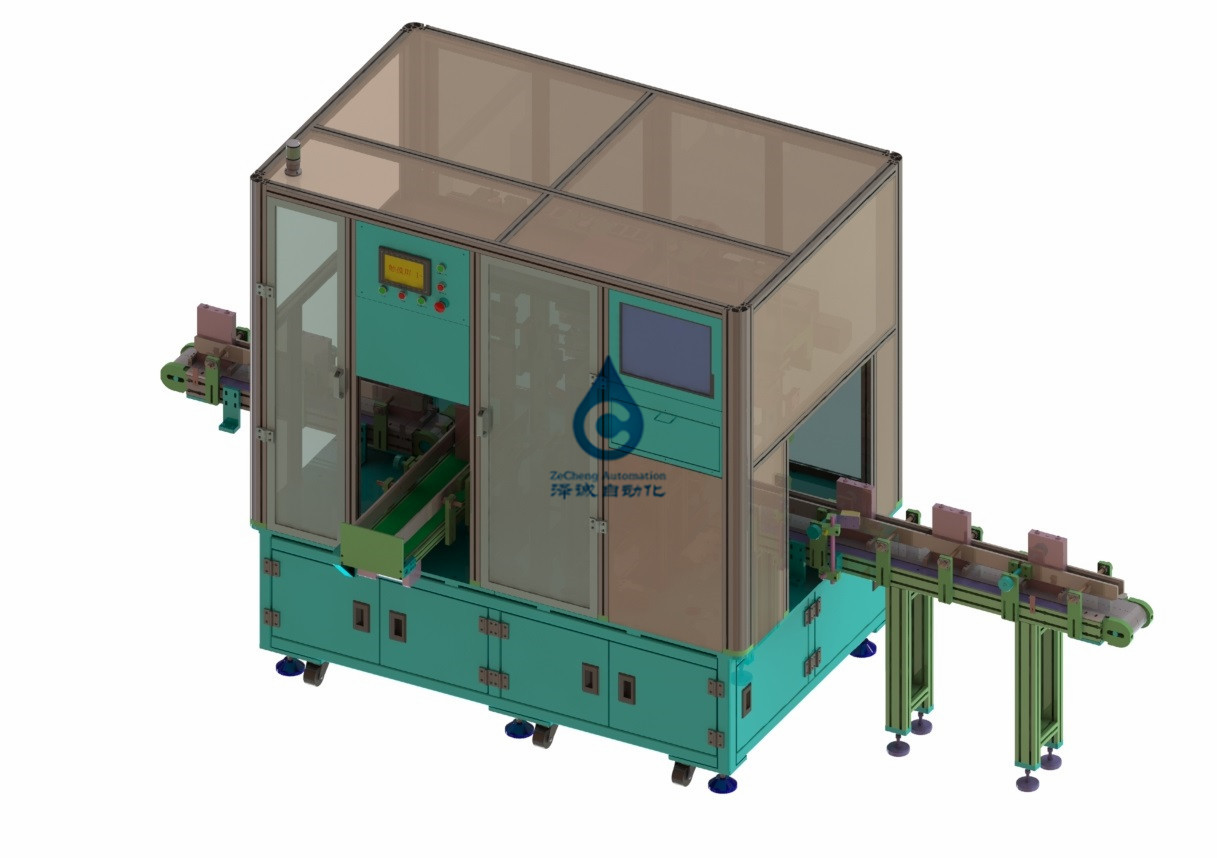

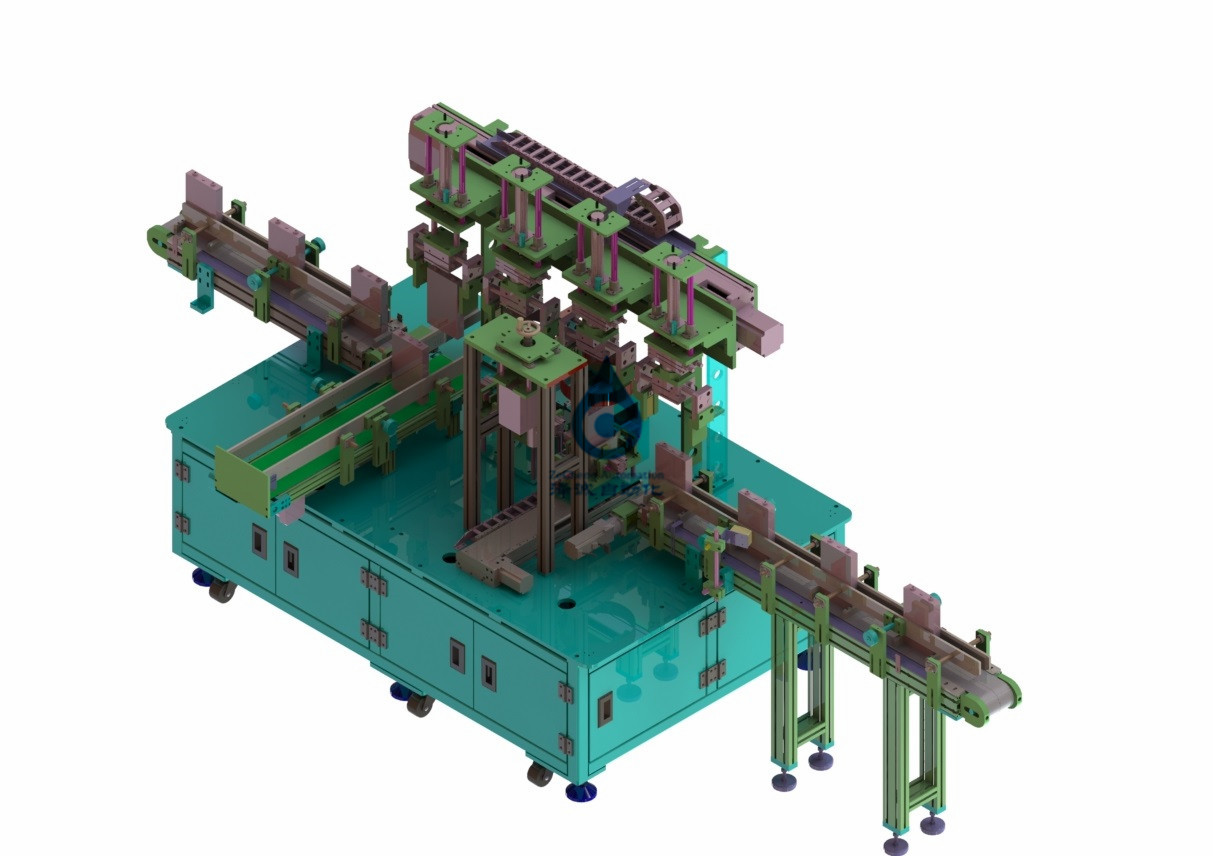

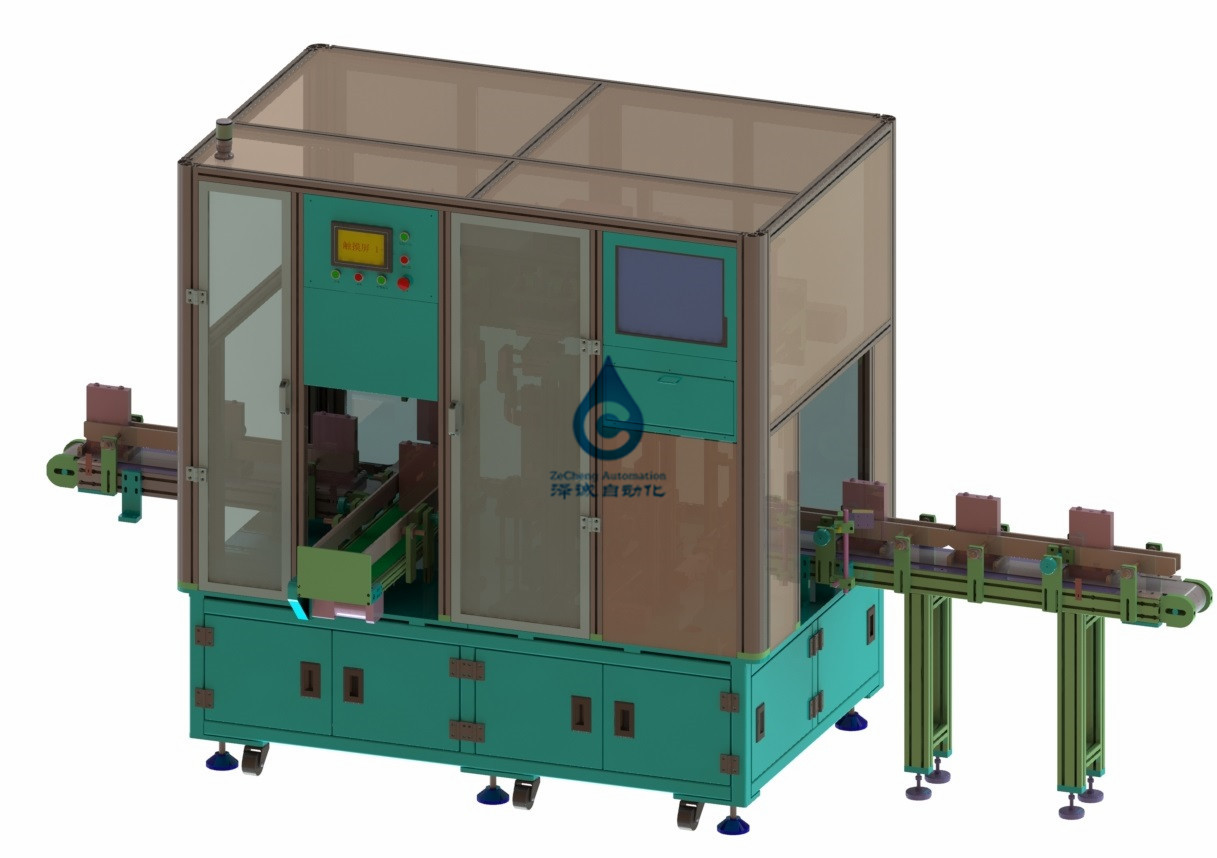

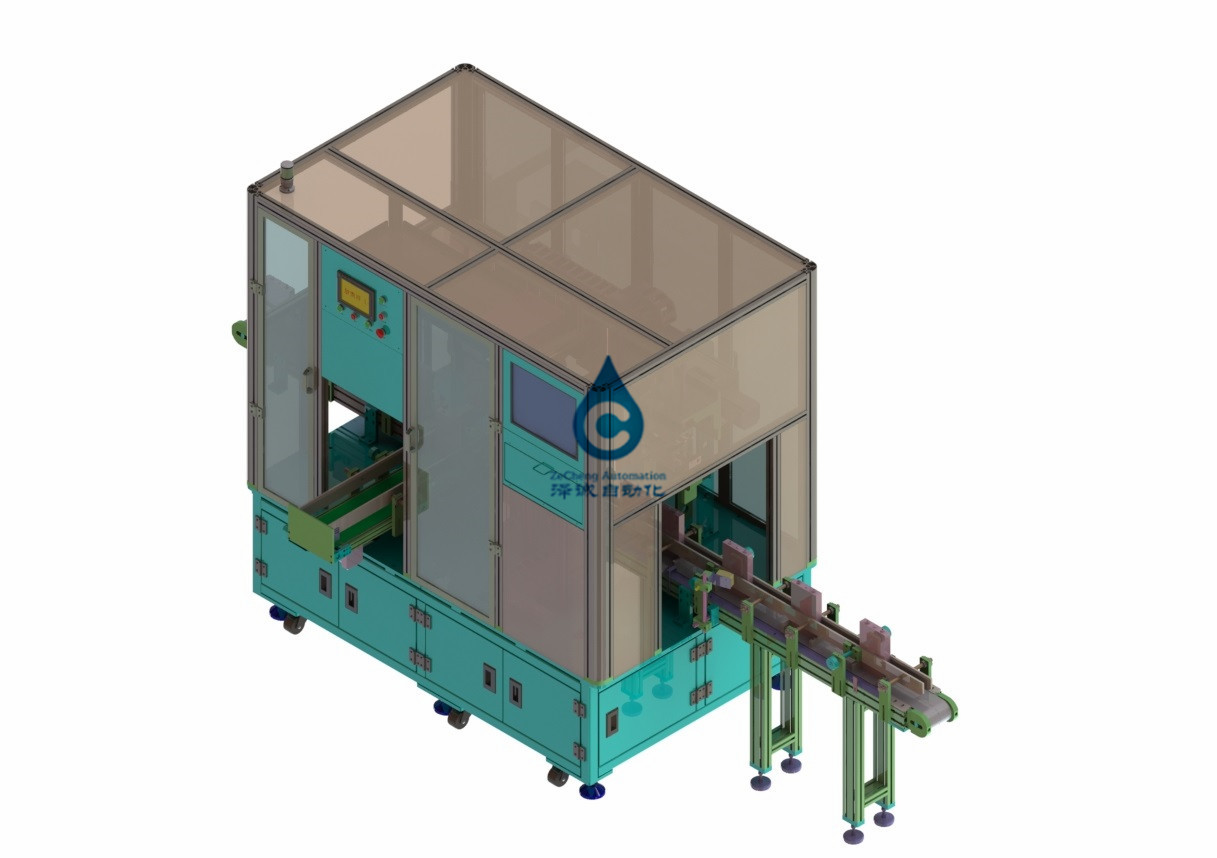

Principalmente para a bateria quadrada o escudo revestiu o escudo de alumínio, incluindo a bateria automaticamente da matéria prima que alimenta, o tamanho, o peso, a espessura, a limpeza do plasma, a membrana do escudo, o teste de isolação, as fatias da isolação da vara, anulando o código de varredura, cortando na placa, etc., esta linha de revestimento para a linha de revestimento automática, lá é canais incompetentes da saída da bateria, gravação de dados relacionada dos testes.

2. Exigências do processo

Parâmetros técnicos básicos do equipamento:

3. Especificação e tamanho do filme e da gaxeta da isolação

4. Bateria que pesa exigências

Antes de cada um que pesa, a escala eletrônica deve automaticamente retorno a zero, e os dados da detecção devem automaticamente ser limitados com o código de barras da bateria. Depois que os dados da escala eletrônica são estáveis, recolha dados. A vibração da escala eletrônica deve ser evitada durante o processo. Ao mesmo tempo, o anterior pesando dados no sistema é chamado para julgar a diferença entre os dados de peso anteriores e anteriores. Se os dados não podem ser lido devido à falha da escala eletrônica, devem parar de trabalhar e o equipamento deve dar um alarme.

5. Exigências da detecção da espessura

1) a plataforma do teste da bateria e a placa de pressão cumprirão as exigências da dureza exigidas pela pressão de teste, e a superfície estará livre da deformação, danifica, risca, oxidação e outros fenômenos. Quando a espessura da bateria é medida, a bateria está pressionada primeiramente e testada então com um sensor do deslocamento da elevada precisão.

2) relativo às duas superfícies de medição para o teste da espessura, os furos do parafuso ou os furos cilíndricos devem ser instalados com punhos da instalação, anéis de levantamento e outras facilidades de levantamento para facilitar utilizar ferramentas a medida.

3) a pressão tem o dispositivo da monitoração do alarme, que pode realizar o controle de circuito fechado. (o sentido da espessura USA a movimentação elétrica do cilindro para controlar a pressão, e tem a força do feedback do sensor da pressão).

6. Exigências da limpeza do plasma:

1) os parâmetros da limpeza do plasma podem ser ajustados; Dois grandes lados e dois lados da bateria da limpeza (estação reservado para limpar a superfície inferior), o equipamento são reservados para que a tomada de exaustão, o tamanho da tomada de exaustão após o comprador e o fabricante da purificação determine as exigências adicionais.

2) a temperatura de superfície da pilha durante a limpeza não excederá 60℃.

7. Exigências de envelope

1) o envolvimento parte do lado, e o filme azul em quatro lados (dois grandes lados e dois lados) é dobrado com bordas superiores e inferiores. O projeto do mecanismo deve cumprir as exigências tecnologicos de começar o envolvimento na parte inferior e em cinco lados (que incluem a parte inferior).

2) não deve haver nenhum misplacement óbvio, entortando, bolha, dobradura, escapamento da bateria e outros fenômenos indesejáveis em cada laminação surgem após o envolvimento. Os detalhes são como segue: (1) bolhas geradas no processo do envolvimento: o diâmetro da superfície do envolvimento (4 lados) é menos de 3mm aceitáveis, 3 a 8mm permitidos, diâmetro maior de 8mm não é reservado, o diâmetro inferior é menos de 3mm aceitáveis, 3 a 8mm permitiu 1; Não permita o escudo branco exposto do filme dano azul; A pasta azul do filme não está perto conduzir a uma diferença, a extremidade do filme azul e o filme azul entre o comprimento da não-vara é menos de 10mm; Bainha inferior entortada: não reservado; O unevenness causado por dobras na superfície azul do filme: cada tira é menos de 2mm na largura, menos de 10mm de comprimento, e não mais de 3 tiras em número; O filme azul da borda da coluna do polo entortado: o filme azul não é permitido sair longo da borda do demasiado causado pela saliência azul do filme da borda da coluna do polo mais do que o chefe da coluna do polo; Após o traço azul da tira da superfície do filme do envelope: não reservado.

3) a dimensão de dobramento da superfície superior do envolvimento é até 3mm, a borda de dobramento não pode escalar a parede lateral da coluna do polo, e o código bidimensional não é coberto. Sobreposição lateral 4-5mm da dobra, tamanho inferior da dobra (lado) 10-15mm.

4) há um dispositivo de detecção automático para a falta de papel. A perda do tempo de alimentação deve cumprir a exigência de 6ppm da única linha eficiência da produção.

5) a pressão e a posição adesivas podem ser ajustadas para cumprir as exigências do interruptor de 54173200 e de 54173170.

8. Exigências de testes da isolação

1) o desempenho da isolação da bateria envolvida é testado sob a condição de uma consolidação de quatro lados (superfície larga e superfície do estreito).

2) escolha o equipamento resistente da isolação “chroma19032” e da tensão. Pode realizar a combinação e o teste contínuo da resistência da tensão e de isolação ao mesmo tempo. A pressão de teste, tensão do teste, avalia a corrente e o tempo do teste pode ser ajustado.

3) compatível com interruptor 54173200 e 54173170.

4) forneça ferramentas do teste e da calibração de isolação.

9. Exigências para unir gaxetas da isolação

1) descasque fora o papel da não-vara e cole-o na parte superior da bateria.

2) a folha da isolação é colada firmemente sem entortamento, inchação ou dano; A alimentação sem parar pode ser realizada; Precisão ±0.5mm da adesão.

3) a frequência de alimentação deve poder cumprir as exigências de reabastecer o tempo da frequência ≥1h/e ter a função de alarme material faltante.

2,12 o dispositivo têm a função de contagem, que pode gravar o número total de produção em cada deslocamento e o número total cumulativo de produção. O operador não pode mudar os dados acima, assim que a proteção de senha pode ser conseguida.

2,13 durante o funcionamento inteiro da bateria, nenhum dano à bateria ou à superfície da bateria causada pela ruptura ou pelo risco da bateria ocorrerão.

2,14 a substituição do gabarito correspondente podem realizar o esparadrapo de todos os tipos de baterias dentro da escala exigida do tamanho, e o ciclo da substituição é menos de 1 dia.
