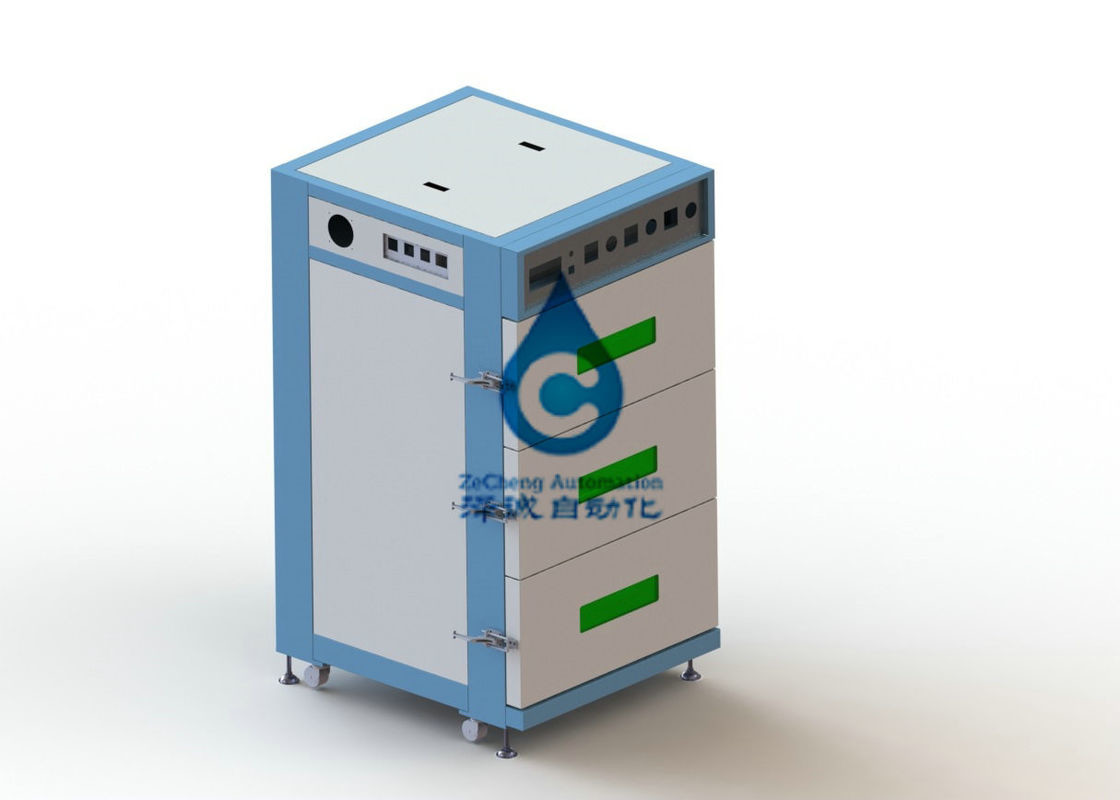

Forno de respiração inteligente do vácuo do equipamento de produção da bateria de íon de lítio
1. Descrição da função: O forno zc-zd3 tem de cada estúdio uns trabalhos de aço inoxidável internos, e independentemente. O trabalho do aquecimento, limpar e da aeração em um modo automático da circulação. A época de cada seção de trabalho é ajustada pelo tela táctil. O forno adota o sistema de controlo do PLC, operação do tela táctil, aquecimento da explosão, dissipação de calor. O tempo de aquecimento é curto, o tempo da dissipação de calor é rápido, o efeito da preservação da pressão é bom. Métodos de aquecimento: irradiação térmica, condução de calor, inversão térmica, convecção de calor
2, exemplo do processo: (tipo de respiração: ar - ar - ar… toda a maneira ao redor)
Através do ajuste do aquecimento do forno, do tempo de aquecimento/temperatura, do vácuo que bombeiam, do ar seco e dos outros parâmetros pelo tela táctil, o PLC termina automaticamente as seguintes funções: limpe o enchimento ereto de bombeamento de enchimento ereto de bombeamento do ar seco do → do → do vácuo do → do ar seco do → do → (ciclo repetido); O sistema de alarme de temperatura excessiva e ultrassônico pode automaticamente desligar o corpo do aquecimento. O processo da operação pode ser ajustado de acordo com as exigências reais do cliente
3. Estrutura do forno:
1) o equipamento é compacto e razoável na estrutura, bonita na aparência e ocupa pouco espaço.
2) o equipamento é simples operar-se, nenhum treinamento profissional é exigido, e os trabalhadores podem facilmente dominá-lo.
3) o equipamento adota a válvula de controle do texto, vácuo que bombeia e o enchimento do nitrogênio, que tem a eficiência elevada, salvar pessoais e fornece o bom desempenho de produto.
4) o equipamento é dividido três em camadas superiores, médias e mais baixas, forro 304, resistência de corrosão forte, único controle de aço inoxidável de 3mm densamente da única porta, sem afetar-se.
5) o dispositivo é equipado com o rodízio movente universal, que pode facilmente ser movido quando o dispositivo é deslocado.
6) o equipamento adota o tipo interno do aquecimento da bobina de aço inoxidável do tubo do aquecimento 304, o controle de temperatura é uniforme, o equipamento foi 80℃, 100℃, 120℃ e outros pontos de monitoração da temperatura monitorar a temperatura antes da fábrica, de modo que a temperatura de cada equipamento na hora diferente de ser uniforme.
7) o equipamento é selado com tira do selo da borracha de silicone, e a porta é feita do vidro temperado grosso de 15mm. Cada porta é projetada com uma janela de observação.
8) o sistema de fã de circulação está na parte traseira.
4. Parâmetros técnicos do equipamento:
1) temperatura do forno: temperatura ambiente ~ 150℃ (pode ser ajustado).
2) dimensões totais do forno: 1280 x 1140 x 1900 milímetros
3) especificação do tanque: (profundidade) × 660 (largura) ×750 330 (altura) milímetro.
4) tensão de funcionamento: 380V/AC, único controle do circuito da caixa.
5) poder total do forno: 8KW.
6) erro da temperatura do tanque: ±2℃ (nenhuma carga).
7) tempo de aquecimento: 1 hora para a estabilização da temperatura do núcleo da nenhum-carga.
8) temperatura de superfície: quando o equipamento funcionar em 120℃, a superfície ≤40℃.
9) controle de temperatura principal do aquecimento: erro da temperatura da exposição dentro de 1℃.
10) controle de aquecimento do aquecimento principal: ao aquecer-se, o interruptor de segurança é ajustado a 150℃.
11) verifique a uniformidade da temperatura em 8 pontos dentro do tanque antes que o equipamento saa da fábrica, e a temperatura do tanque e da exposição pode ser controlada dentro de ±2℃.
12) incluindo o sistema de circulação do vento, capaz da programação do processo e do controlo automático.
13) com a função de alta temperatura do alarme, automática sobre o alarme da temperatura.
14) material dessecante do quadro: placa laminada grossa de alta qualidade.
15) materiais de secagem da câmara: todos fizeram de 3mm densamente 304 de aço inoxidável.
16) dispositivo de controle bonde: controlado pelo relé de circuito integrado, feito de acessórios bondes marcados.
17) com função automática da proteção da falha de energia, alarme de temperatura excessiva automático e baixo alarme do vácuo.
18) método do cozimento: o tubo do aquecimento é aquecido em torno da câmara de ar, e o ar quente é circulado.
19) tempo de armazenagem do vácuo: ≥98% após 24 horas sob a condição de -0.1mpa.
20) grau do vácuo: -- 0.1mpa.
21) modo de controle: Controlo automático do PLC do xinjie.
22) peso do equipamento: sobre 650kg.
Ambiente operacional:
1) temperatura: -30℃~70℃.
2) umidade: abaixo de 75%.
3) local: nenhumas poluição e interferência eletromagnética não forte.
Nota: o comprador fornecerá o gás ou o nitrogênio seco, vácuo e ar comprimido acima de 5.5bar
Anexo 2: diagrama esquemático do equipamento (lado do plano 1 do armário bonde, do fã na parte traseira do equipamento)
Especificação do tanque: (profundidade) × 660 (largura) ×750 330 (altura) milímetro
Dimensões: 1280 x 1140 x 1900 milímetros.
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
