Máquina de estratificação semi automática automática da máquina da laminação de Zc Lm18d
Empilhador semiautomático de ZC-LM18D
1 introdução ao equipamento
1,1 usos
O dispositivo é usado em uma pilha Z-dada forma de baterias do poder do lítio-íon.
O equipamento inclui o polo superior artificial à estação deposicionamento, robô artificial do impulso para tomar o trajeto Z-dado forma, empilhamento automático, diafragma cortado artificial, colagem artificial, material artificial.
1,2 características
Reduza o contato artificial durante o processo de empilhamento, reduza o interno procuram um caminho mais curto e auto-descarga do núcleo;
O diafragma libera ativamente o rolo, a consistência da tensão é bom;
Elevada precisão;
O equipamento é estável;
O projeto fácil de usar é simples operar-se.

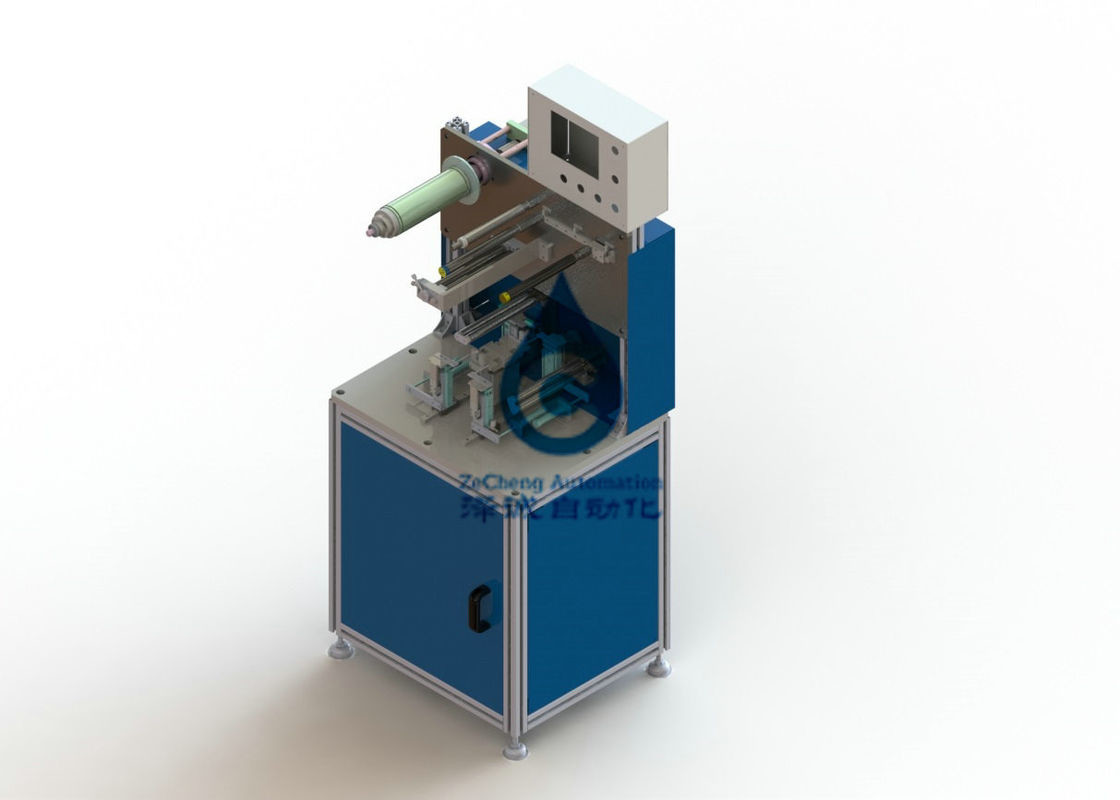

1,3 diagramas esquemáticos da disposição
Peso do equipamento: sobre 180kg, com base no peso real, no controle do peso total e na relação da área do carga-rolamento de 500kg/m2.
1,4 estrutura e função
| NO.1 | sistema | descreva |
| 1 | Sistema de apoio | Contém o corpo da carcaça. O corpo principal da carcaça joga um equipamento de apoio e de fixação do papel em geral; |
| 2 | Sistema do desenrolamento do diafragma |
Inclui o conjunto de desenrolamento do diafragma e o conjunto da tensão.
Componente do desenrolamento do diafragma: a bobina do diafragma é fixada pelo princípio de expansão, mantendo a consistência da distância vertical entre o diafragma e a carcaça, e usando o motor da C.C. para realizar o desenrolamento contínuo do diafragma.
Componentes da tensão: boa consistência da tensão.
|
| 3 | Sistema de posicionamento secundário de Polo |
A placa de polo é colocada na plataforma de posicionamento secundária manualmente, e a placa de polo é posicionada mecanicamente.
|
| 5 | Sistema de manipulador para a recuperação material |
Manualmente impulso o manipulador esquerdo e direito para mover-se ao longo do trajeto z-dado forma do diafragma, usando o limite mecânico para assegurar a precisão de posicionamento repetida;
O manipulador adota um otário do vácuo ao tomar a placa, que se assegura de que o polo não seja danificado em processo de tomar e de pôr o polo;
|
| 6 | Sistema estratificado principal |
A tabela da laminação é fornecida com os quatro mecanismos depressão, que guardam respectivamente as placas positivas e negativas na tabela da laminação para se assegurar de que as placas de polo não desloquem durante a laminação.
Durante o processo de estratificação, a descida da plataforma é ajustada manualmente por meio dos botões manuais. |
| 7 | Sistema do corte do diafragma | Depois que a laminação é terminada, o diafragma está eliminado manualmente. |
| 8 | Sistema de controlo | Incluindo o PLC, software básico, controle o funcionamento total do equipamento; |
| NÃO. | SISTEMA | DESCREP |
| 1 | Sistema de apoio | Contém o corpo da carcaça. O corpo principal da carcaça joga um equipamento de apoio e de fixação do papel em geral; |
| 2 | Sistema do desenrolamento do diafragma |
Inclui o conjunto de desenrolamento do diafragma e o conjunto da tensão.
Componente do desenrolamento do diafragma: a bobina do diafragma é fixada pelo princípio de expansão, mantendo a consistência da distância vertical entre o diafragma e a carcaça, e usando o motor da C.C. para realizar o desenrolamento contínuo do diafragma.
Componentes da tensão: boa consistência da tensão.
|
| 3 | Sistema de posicionamento secundário de Polo | A placa de polo é colocada na plataforma de posicionamento secundária manualmente, e a placa de polo é posicionada mecanicamente. |
| 5 | Sistema de manipulador para a recuperação material |
Manualmente impulso o manipulador esquerdo e direito para mover-se ao longo do trajeto z-dado forma do diafragma, usando o limite mecânico para assegurar a precisão de posicionamento repetida;
O manipulador adota um otário do vácuo ao tomar a placa, que se assegura de que o polo não seja danificado em processo de tomar e de pôr o polo; |
| 6 | Sistema estratificado principal |
Manualmente impulso o manipulador esquerdo e direito para mover-se ao longo do trajeto z-dado forma do diafragma, usando o limite mecânico para assegurar a precisão de posicionamento repetida;
O manipulador adota um otário do vácuo ao tomar a placa, que se assegura de que o polo não seja danificado em processo de tomar e de pôr o polo; |
| 7 | Sistema do corte do diafragma | Depois que a laminação é terminada, o diafragma está eliminado manualmente. |
| 8 | Sistema de controlo | Incluindo o PLC, software básico, controle o funcionamento total do equipamento; |
11,5 componentes principais
| NO.1 | O nome diz | tipo |
| 1 | Válvula do cilindro e da bateria | SMC/AirTAC |
| 2 | PLC | OMRON |
2. Exigências materiais aplicáveis do equipamento
espaço 2,1 de materiais aplicáveis
|
Caixa do calibre da máquina projeto |
DSP-SS-C | ||
|
material
especificações |
Parte de polo | Comprimento/tolerância positivos (milímetros) | 100~200/0.2 (com exclusão das orelhas polares) |
| Largura/tolerância positivas (milímetros) | 70~130/0.2 | ||
| Comprimento/tolerância negativos (milímetros) | 100~200/0.2 (com exclusão das orelhas polares) | ||
| Largura/tolerância negativas (milímetros) | 70~130/0.2 | ||
| Espessura do polo positivo (milímetros) | 0.10-0.28 | ||
| Espessura do ânodo (milímetros) | 0.10-0.28 | ||
| O diafragma | Largura (milímetros) | 80-205 | |
| Espessura (m) | 20-45 | ||
| Diâmetro externo máximo (milímetros) | φ250 | ||
| Diâmetro interno do tubo do papel (milímetros) | 3" | ||
2,2 exigências materiais entrantes
3. Especificações de produto de fabricação do equipamento
3,1 especificações de produto que podem ser fabricadas
| projeto | Escala (milímetros) | |
| A espessura de H | 7~30 | |
| A largura do W | 70~130 | |
| Comprimento L (com exclusão das orelhas polares) | 100~200 |
Nota: ao laminar placas de especificações diferentes, é necessário ajustar a posição de outras partes tais como a placa inferior móvel e placa do posicionamento da caixa de reabastecimento.
Os artigos principais da mudança são como segue (para a referência)
| Escala do tamanho da mudança | Material principal para a mudança | Tempo de HuanXing |
| Ajuste do tamanho: 0 ~ 10mm | Mecanismo de posicionamento secundário: posicionamento secundário da placa inferior | Dentro de 0,5 horas |
| Ajuste do tamanho: 10 ~ 50mm | Mecanismo de posicionamento secundário: mecanismo de posicionamento secundário do manipulador do assoalho: mecanismo de estratificação da tabela da placa interna do otário do manipulador: placa inferior | Dentro de 1 hora |
| Ajuste do tamanho acima de 50mm |
Mecanismo de posicionamento secundário: placa de base de posicionamento secundária, posicionando o defletor
Mecanismo do manipulador: mecanismo de estratificação da tabela da placa interna do otário do manipulador: placa inferior, placa de apoio |
Dentro de 1,5 horas |
4. Parâmetros do equipamento
4,1 parâmetros de desempenho principais
|
Especificações da máquina projeto |
DSP-SS-C | |
|
|
Empilhando a velocidade (fatia do s) | 3.0-4.0s (relativo à proficiência da operação) |
| Precisão do alinhamento entre o polo e o diafragma | Desvio do centro menos de 0.5mm (longitudinal) | |
| Diafragma à precisão do alinhamento do diafragma | O desvio do alinhamento da cara da extremidade é menos de 0.5mm | |
| Única precisão do alinhamento da microplaqueta | ±0.2mm | |
| Precisão total do alinhamento do polo | ±0.5mm | |
| Tempo de funcionamento da único instalação da microplaqueta (h) | 0,5 | |
| Número de laminado | Pode ser ajustado | |
| Taxa da passagem do produto | ≥98% | |
| Taxa do movimento do dispositivo | ≥95% | |
outros 4,2 parâmetros
| NO.1 | projeto | Refere o padrão | Para a nota |
| 1 | Cor da aparência do equipamento | Cinza morna 1C do standard internacional | Ou como especificado pelo cliente |
| 2 | relação | Chinês | |
| 3 | Ruído do equipamento | 80dB (à exceção das razões materiais, tais como a fita que descasca o som) | Medida de 1m longe do dispositivo |
| 4 |
Placa de identificação do equipamento
|
Incluindo o nome do equipamento, o modelo, a fonte de alimentação, o número da fábrica, etc. | |
| 5 | Standard de segurança | Referência 5226,1 GB | Exigências de segurança mecânicas/elétricas e protetoras |
5. Ambiente do uso do equipamento
6. Lista da entrega do equipamento
6,1 artigos aleatórios
| NO.1 | O nome diz | quantidade | Submeta o tempo | Para a nota |
| 1 | Ferramentas especiais da eliminação de erros e da manutenção | 1 ajustado/grupos | Quando a entrega | Chave interna do hexágono |
| 2 |
Instruções de funcionamento, incluindo:
1. Instruções da operação do equipamento;
1. 2. reparo e manutenção de equipamento; |
1 grupo de | Quando a entrega | |
| 3 | Lista de embalagem e certificado da qualificação do produto | 1 ajustado/grupos | Quando a entrega | |
| 4 | Desenho vestindo do pdf das peças | 1 grupo de | Quando a entrega |
lista 6,2 de peças vestindo
O partido a pode comprá-lo separadamente caso necessário.
| NO.1 | O nome diz | Calibre, | Único bocado | quantidade | Para a nota |
| 1 | Mandril do vácuo | / | PCS | 20 | Peças fazendo à máquina |
aceitação do equipamento 7
modelo do produto de 7,1 aceitações: um produto no artigo 3,3 será usado como o modelo da aceitação.
processo de 7,2 aceitações
A aceitação é dividida em duas fases: pre-aceitação e aceitação final.
Os materiais de aceitação serão fornecidos pelo partido A.
Os materiais e a quantidade exigidos para a pre-aceitação são como segue:
| NO.1 | O nome do material | quantidade | Para a nota |
| 1 | Placa positiva | 100 partes | |
| 2 | A parte do cátodo | 片 100 | |
| 3 | O diafragma | Volume 1 | A quantidade é combinada com a parte de polo |
| NO.1 | O nome do material | quantidade | Para a nota |
| 1 | Placa positiva | 200 partes | |
| 2 | A parte do cátodo | 200 | partes |
| 3 | O diafragma | Volume 1 | A quantidade é combinada com a parte de polo |
pre-aceitação 7.2.1
a Pre-aceitação será conduzida na fábrica do partido b.
Os artigos da aceitação incluem:
Funções do equipamento;
Aparência do equipamento;
Desempenho do equipamento: não menos de 80% do alvo especificado;
Após a conclusão da inspeção de aceitação, os representantes do partido a e do partido b assinarão comummente o relatório da pre-aceitação como a base para a expedição do equipamento.
Se o partido a não conduz a inspeção de aceitação na fábrica do partido b, o partido b submeterá o relatório da pre-aceitação ao partido a para a assinatura e a confirmação.
aceitação 7.2.2 final
A aceitação final será conduzida na fábrica do partido a.
O partido a emitirá uma confirmação escrita da instalação e da comissão de equipamento ao partido b dentro de 3 dias de trabalho após a conclusão da instalação e da comissão de equipamento. Se o equipamento não pode ser instalado e eliminado erros no prazo de 7 dias após a entrega devido ao partido a, a instalação e a eliminação de erros estarão julgadas para ter sido terminadas.
O partido a organizará a inspeção de aceitação final no prazo de 3 dias após a conclusão da instalação e a eliminação de erros do equipamento e depois que cumpre as exigências concordadas no acordo técnico.
Os critérios de aceitação são de acordo com o artigo 4.
Se há uns artigos incompetentes, o partido b fará a correção. Depois que a correção é terminada, os artigos incompetentes estarão verificados e aceitados outra vez.
O partido a emitirá um certificado de aceitação redigido do produto ao partido b dentro de 3 dias de trabalho após a inspeção final do equipamento. Se a aceitação final não pode ser realizada 15 dias após a conclusão da instalação e da eliminação de erros de equipamento devido às razões do partido a ou a produção acumulativa de 100 produtos (uma das duas circunstâncias se encontra), e o partido a não levanta perguntas escritas, a aceitação final estará julgada para ser qualificada.
O equipamento será eliminado erros de acordo com o modelo da aceitação especificado neste acordo. Se o partido a precisa o partido b de cooperar com o tipo eliminação de erros da mudança, estará executado após a aceitação final do equipamento.
serviço 8 pós-venda
Da data da chegada do equipamento ao partido a, o partido b será responsável para a garantia livre e oportuna para a não-falha dentro de um ano (o partido b responderá dentro de 12 horas após ter recebido a garantia). Em caso de mais de um ano, o partido b deve assistência oportuna na manutenção pós-venda e o partido a pagará materiais e custos de manutenção relevantes.
9. Direitos e obrigações de ambos os partidos
| NO.1 | projeto | responsabilidade | Nota (” xx “significam o partido de empreendimento) | |
| Partido a | Partido b | |||
| 1 | Construção da fundação | ○ | Implementar como necessário | |
| 2 | O partido b elimina erros de materiais no local | ○ |
Fornecido após recepção da observação do partido b
|
|
| 3 | transporte | ○ | ||
| 4 | A manipulação de descarregamento | ○ | Coloque a posição de instalação e fixe-a | |
| 5 | Condições de apoio do equipamento | ○ | ||
| 6 | Construção de encanamento do ar | ○ | A pressão é exigida ser estável, e a fonte de ar cumpre as exigências relevantes do parâmetro | |
| 7 | Construção elétrica | ○ | O interruptor de alimentação independente é exigido, e o regulador do poder é adicionado quando necessário | |
| 8 |
Uma fiação
Ar sobre |
○ | A relação independente da fonte do interruptor do ar e de ar é exigida | |
| 9 |
A fiação secundária
Prender a não ser o acima
Preparação do cabo |
○ | A fiação moída da canalização é usada entre máquinas | |
| 10 |
A instalação e eliminação de erros
Poder, ar comprimido, materiais do afinador |
○ | ○ |
O partido a arranjará operadores relevantes, pessoais da manutenção e pessoais técnicos para cooperar com o partido a
|
| 11 |
treinamento
trem 11,1 os pessoais designados pelo partido a para operar corretamente o equipamento e o negócio com falhas comuns do equipamento;
11,2 o índice de formação incluem o conhecimento da manutenção do sistema de controlo inteiro e do sistema mecânico e fornecem materiais de formação;
o partido 11,3 a carregará todas as perdas causadas pelo funcionamento do equipamento pelos pessoais não treinados e não aprovados pelo partido B. |
○ | ○ | O partido a designará os pessoais que são fixados e não podem ser substituídos na vontade; O partido b fornecerá duas oportunidades e cargas livres de formação pela terceira vez: custo de curso. |
| 12 |
Cláusula da confidencialidade
12,1 cada partido terão a obrigação manter confidencial todos os dados e documentos técnicos fornecidos pelo outro partido, e não os transmitirão nem não divulgarão a nenhum terceiro em nenhuma maneira sem a permissão do outro partido;
o partido 12,2 a empreende não copiar por si só tal equipamento ou todo o outro terceiro, se não, carregará todas as perdas causadas ao partido B. |
○ | ○ | |
| 13 |
Atualização do produto:
A dívida ao desenvolvimento técnico do partido b, melhoramento do equipamento e melhoria do desempenho, partido b será responsável para promover no pedido do partido a, e o partido b carregará somente o custo da transformação;
|
○ | ○ | |
