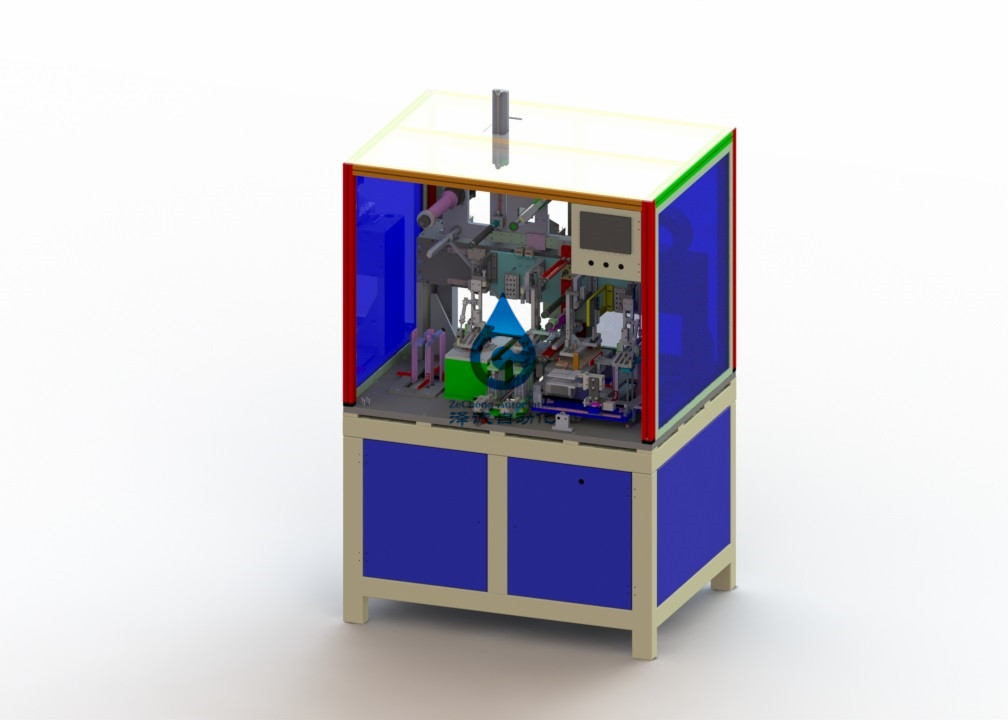

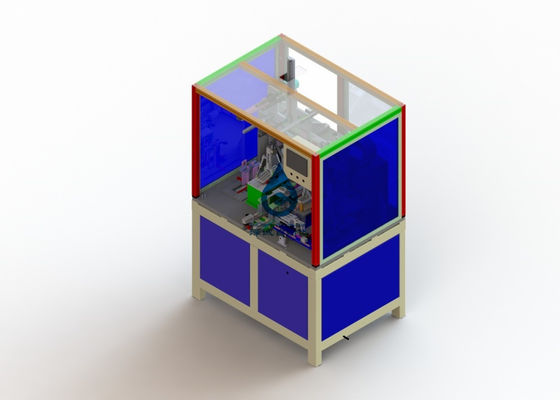

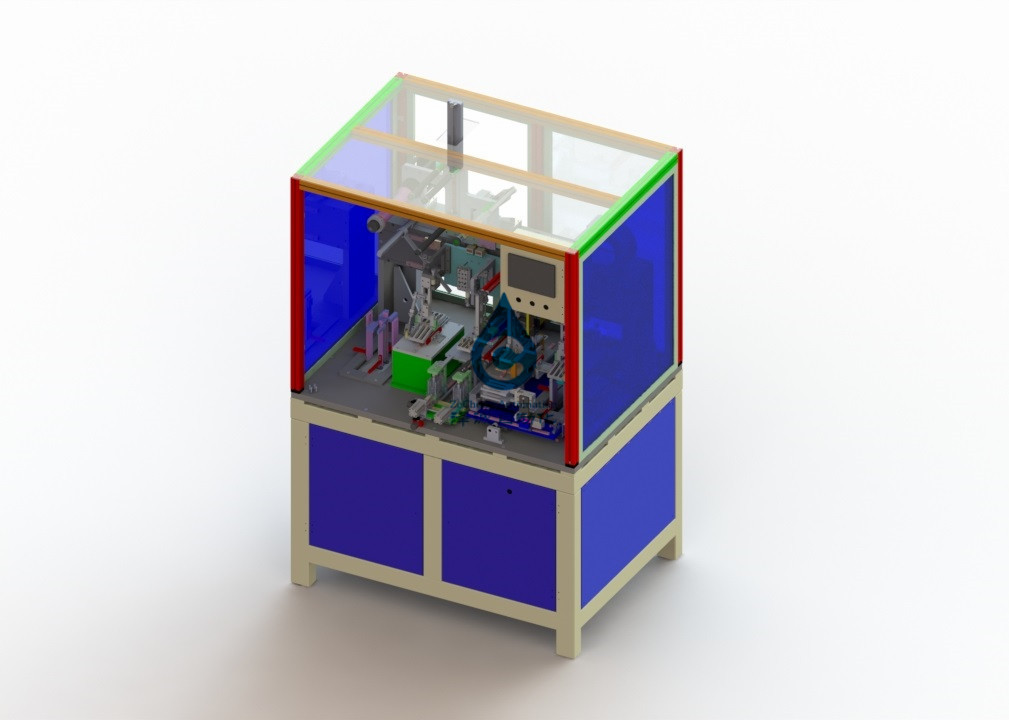

Máquina automática da laminação do poder 100AH para a pilha de bateria do fosfato do ferro do lítio

Máquina automática da laminação do poder 100AH para a pilha de bateria do fosfato do ferro do lítio

Máquina de estratificação semiautomática da pilha de bateria do fosfato do ferro do lítio do poder 100AH

1. O perfil

Este equipamento é principalmente aplicável ao processo Z-dado forma da laminação de bateria do poder. O controle do PID é adotado para controlar a tensão constante do diafragma, e o posicionamento secundário é adotado para assegurar a precisão da laminação dentro de 0.5mm. Dobro original - mecanismo da laminação do CAM de posição, alta velocidade, a adoção da laminação e de vestir a maneira separada, melhorar eficazmente o desempenho custado do produto.

Características especiais:

1,1 o PID é usado para controlar a tensão constante do diafragma

O motor da C.C. é usado para recolher os dados transmitidos pelo potenciômetro da precisão, e a operação do PID é usada para controlar a tensão do diafragma durante o processo do balanço.

elevada precisão 1,2

Com do posicionamento secundário da parte de polo, a precisão da parte de polo na pilha é garantida para alcançar 0.5mm.

1,3 empilhando a velocidade: 1.2-1.5 fatias/em segundo

O servo motor é usado para conduzir o otário para mover-se rapidamente dum lado ao outro na trilha da corrediça para lampling.

1,4 baixos custos de operação

O dispositivo adota o método separado da laminação e do molho. O dispositivo faz somente laminação. Após a laminação, a pilha é removida manualmente e a pilha é apertada para impedir afrouxar.

2. Constitua

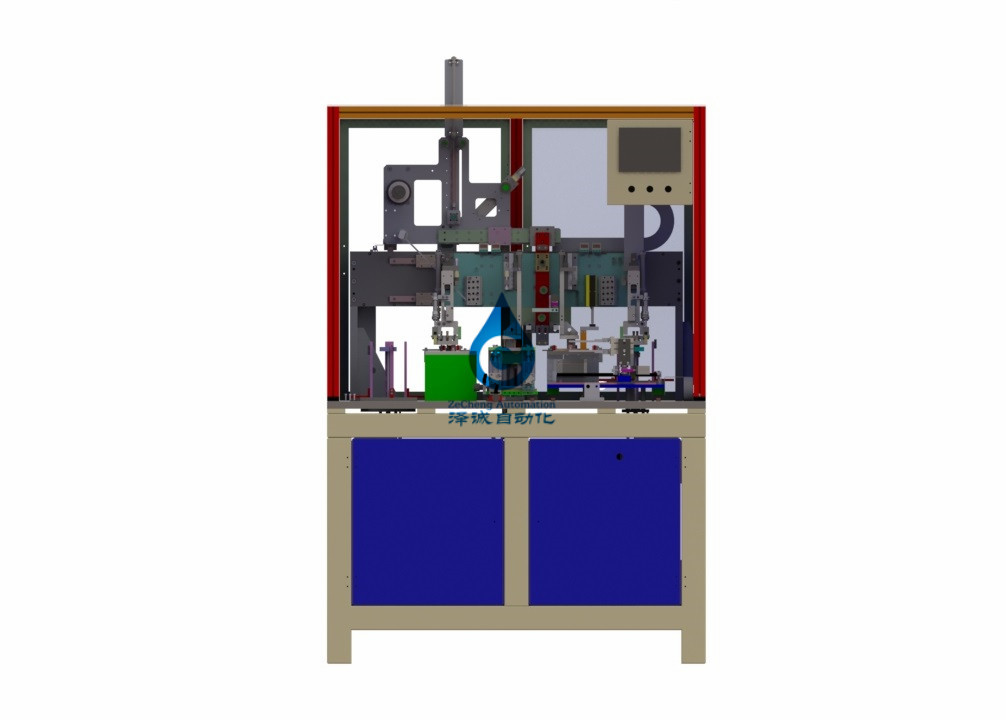

A composição é mostrada abaixo

3. Especificação do equipamento

3,1 objetos aplicáveis

1) Tipo quadrado nomeado bateria secundária do íon de Li (lítio)

2) Material: Composto do elétrodo positivo: Elétrodo negativo material da bateria de Al+: Separador material da bateria de Cu+: resina

3) Tamanho da bateria

Figura 5) tamanho

ZSC01A

3,2 parâmetros técnicos do equipamento

especificações 4.Mechanical

máquina de 4,1 laminações

O dispositivo adota o princípio de proteção da pressão de ar e de proteção da mola. Enquanto o número de aumentos das camadas da bateria, o dispositivo se afunda gradualmente, e a posição da laminação está mantida sempre no mesmo lugar. A superfície da placa de polo é tratada especialmente, e a placa e o diafragma de polo não são danificados.

4,2 o sistema de empilhamento do movimento da plataforma

O mecanismo adota o servo motor para conduzir o parafuso preciso da bola para mover-se rapidamente e a precisão da posição é segura.

4,3 componentes materiais da caixa

Material de alta qualidade da liga de alumínio, a superfície após o tratamento especial, resistência de desgaste lisa, nenhum desgaste e desperdício. Ao mesmo tempo, ambos os lados da caixa material para adotar a maneira de fundir o ar e de limpá-lo, para sugar afastado a poeira, ao mesmo tempo, para assegurar que a parte de polo não absorverá o fenômeno de mais de uma parte quando for sugado acima pelo otário do vácuo.

4,4 conjunto do otário do vácuo

O otário especial do vácuo é usado para fixar a placa de polo em pontos múltiplos para assegurar-se de que a placa de polo não desmorone. Da caixa material a sução pode ser dobrada para impedir a adsorção de polos múltiplos.

4,5 sistema de levantamento automático da placa de polo

A parte de polo é levantada acima pelo parafuso movimentador preciso conduzido pelo motor de piso para assegurar-se de que a parte de polo esteja sempre na mesma altura.

4,6 sistema de posicionamento da placa de polo

O mecanismo do CAM é usado para posicionar exatamente a placa de polo. Após ter mudado o modelo, você precisa somente de ajustar a posição do bloco do limite

4,7 sistema de manipulador da laminação

O mecanismo do CAM é usado para conduzir 4 grupos de componentes do otário, e a laminação e o posicionamento do agarramento são realizados simultaneamente.

4,8 sistema operacional

Pode ser operado com um tela táctil. Contudo, a parada de emergência, o interruptor de alimentação é interruptor duro.

painel de controle 4,9

A máquina é instalada independentemente com placa elétrica, interruptor interno do escapamento, de estabilidade da C.C. fonte de alimentação e outros componentes de circuito do poder, controle com PLC, relé, dispositivos de controlo do motor. A conexão com a parte externa será feita por meio do conector e o terminal station.PLC adota o teto de OMRON.The do cabo distribuidor de corrente é perfurado. Os cabos e os canais de ar entre o outro equipamento serão prendidos e conduzidos na divisória mais baixa.

meio 5.Energy

Forneça por favor os seguintes meios da energia

10,1 fonte de alimentação

1. Tensão AC220V± 10% na variação instantânea da fase monofásica sob 0.5s

2. Frequência: 50Hz±1Hz

3) Capacidade: 5kVA 220V

10,2 ar

1) Pressão 0.5mpa 5kGF/Cm2

2. Capacidade 401/min

10,3 vácuo

Sua empresa fornece a fonte do vácuo (ou o equipamento usando o gerador do vácuo).

condições 6.Environmental

O dispositivo pode operar-se sem barreiras sob as seguintes circunstâncias ambientais.

• Temperatura de funcionamento: 5-35℃

Temperatura de armazenamento: 0-40℃

• A umidade 30-80% mas não deve orvalhar.

• Não deve conter o gás de sal, gás corrosivo do gás tóxico.

• A poeira deve não ter nenhuma poeira condutora.

• O limite magnético não afetará o limite magnético do dispositivo

• A vibração deve não ter nenhum choque e sentir a vibração.
