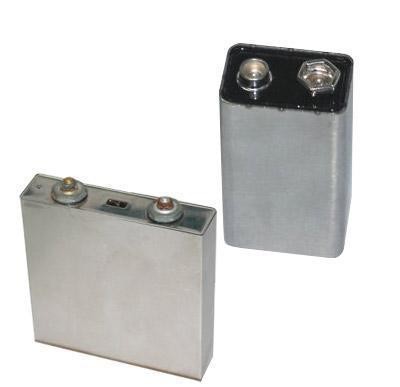

Sistema de soldagem a laser de alumínio para placa de cobertura de bateria de alumínio quadrada ou redonda
1, a visão geral do equipamento é mostrada na tabela a seguir
| Nome do dispositivo | Máquina de solda de tampa quadrada |
| Os requisitos de alimentação |
Trifásico 380V±5%, 50Hz Potência nominal: ≤12KW Corrente nominal: ≤60A |
| Requerimentos ambientais | Temperatura 5-40 ℃/ umidade 10-90% |
| Demanda de abastecimento de gás |
Ar < 0,2m cúbico /h, pressão ≥0,6Mpa Nitrogênio < 0,2m cúbico /h, pressão ≥0,4Mpa |
| Expediente | 24H (operação contínua) |
| taxa de falha | ≤2% (causado apenas pelo equipamento) |
| Porcentagem de aprovação | ≥98% (excluindo materiais recebidos anormais) |
| pessoal | 1 pessoa (carga e descarga) |
| Eficiência do equipamento | 1 PPM ou superior |
2, estrutura do equipamento
O equipamento consiste principalmente em host de laser e estação de trabalho de soldagem.

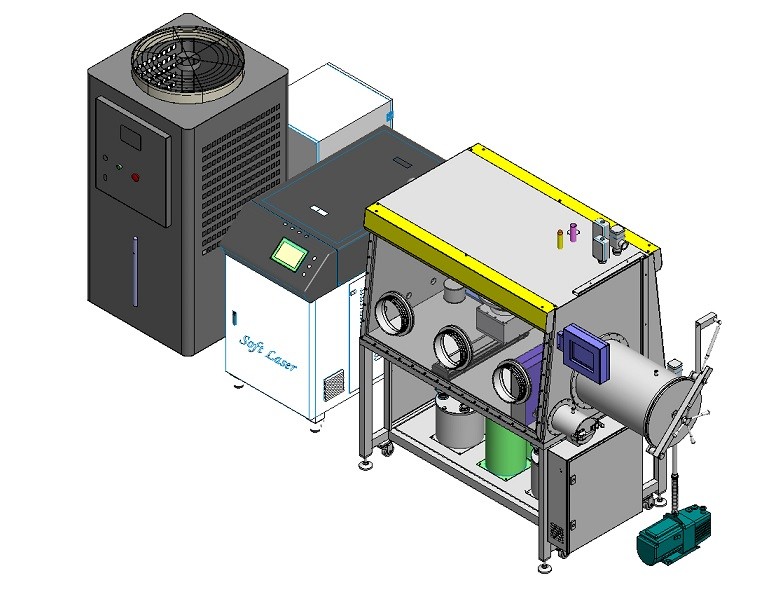

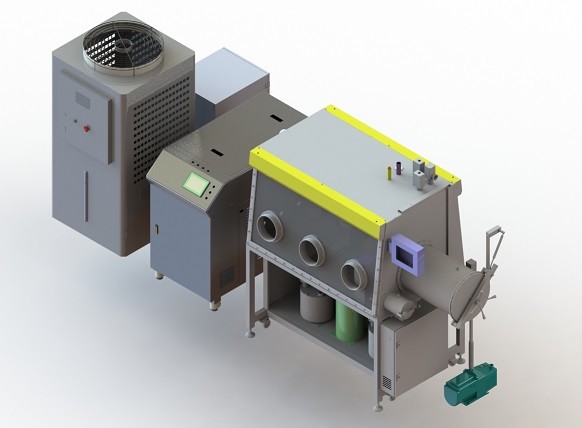

A estrutura do equipamento é mostrada abaixo
3, configuração do equipamento
A configuração principal do equipamento é mostrada na tabela abaixo
| unidade | instruções | Quantidade | |
| estação de soldagem | Sistema de fixação de soldagem | 1 | |
| Sistema de movimento a laser | três eixos | 1 | |
| Sistema de monitoramento | 1 | ||
| Sistema de proteção de soldagem | 1 | ||
| Sistema de limpeza de poeira | 1 | ||
| sistema de limpeza | colunas | 2 | |
| Sistema de controle de soldagem | 1 | ||
| Hospedeiro de laser | laser |
China Max/2000 w |
1 |
| Máquina de resfriamento de água | DOLUYO / 2 p | 1 | |
| Junta soldada a laser | importar | 1 | |
4, estação de trabalho de soldagem

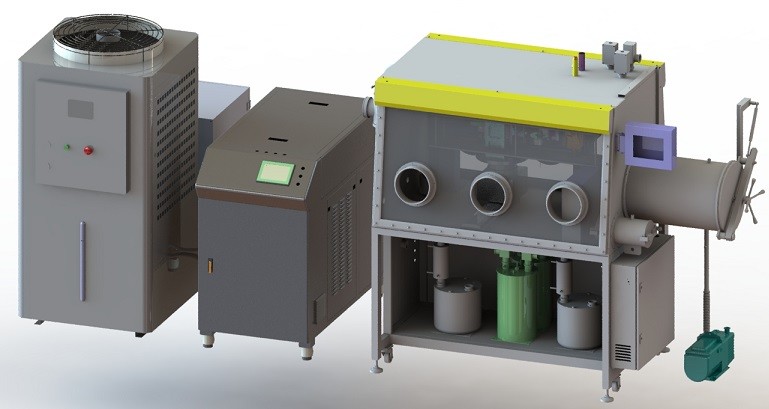

A unidade de soldagem inclui principalmente sistema de movimento, sistema de proteção de soldagem, sistema de monitoramento, fixação, sistema de limpeza de poeira e sistema de controle de soldagem.A mesa de soldagem é mostrada na figura abaixo.
