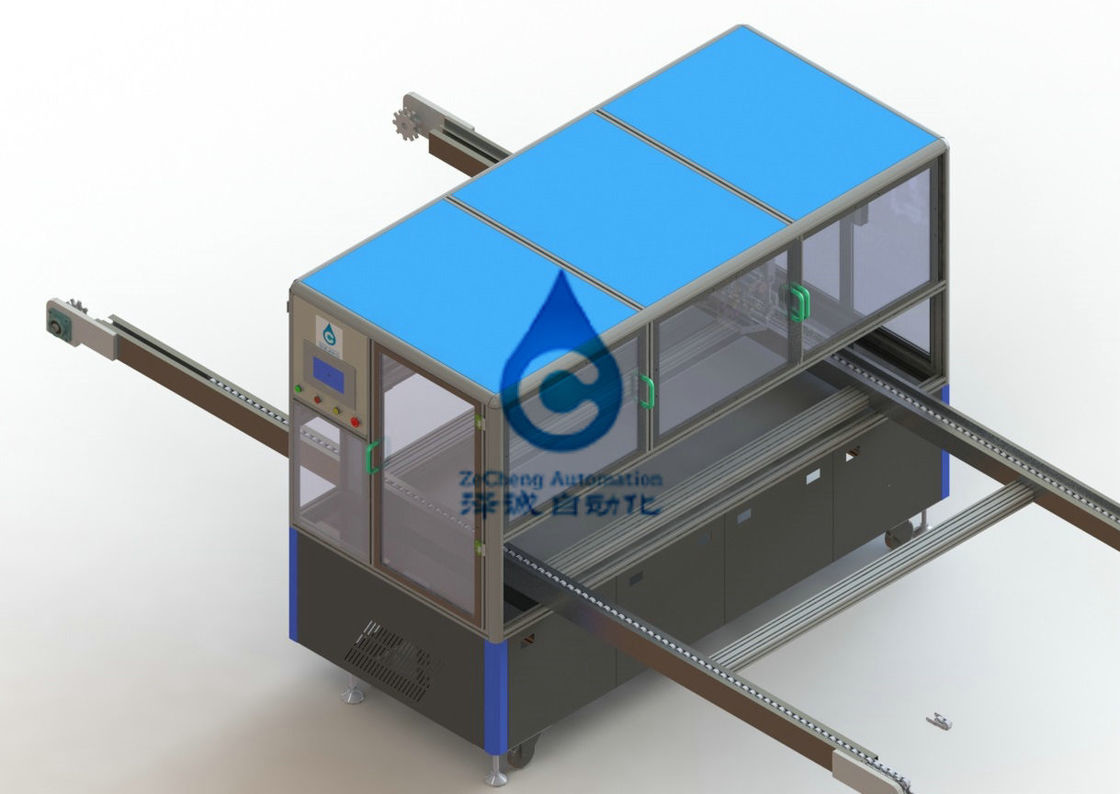

Máquina líquida da injeção do módulo de bateria
1. Introdução do equipamento
1.1. Este dispositivo é projetado especialmente para o processo de gravação após a conclusão da soldadura da folha quadrada da barra do módulo. Tem as funções do corte automático e da gravação automática, e é apropriado para a gravação com papel separado.
2. Funções e parâmetros do dispositivo:
2.1. O tamanho do módulo apropriado é como segue:
| Artigo | T3 | |||
| Modo de explosão | 1P25S-M1 | 1P28S-M2 | 1P28S-M3 | 1P25S-M4 |
| Comprimento do dado * largura * altura (milímetros) | 1770.5*329.3*93.5 | 1929*314.8*94.1 | 1929*314.8*94.1 | 1770.5*329.3*93.5 |
| Peso do módulo | 86 | 95 | 95 | 86 |
| Nivelamento na parte inferior do módulo | ≤0.8mm | ≤0.8mm | ≤0.8mm | ≤0.8mm |
2,2 funções principais do equipamento
1) o equipamento terá a função do lembrete material da identificação e do reabastecimento para realizar o reabastecimento sem parar; Se a máquina é parada, será pela primeira vez ≥4h parado, e o tempo ocioso da máquina de cada parada será o ≤ 5min.
2) as medidas de controle da força da tensão devem ser adotadas no processo do desenho do filme para assegurar-se de que o filme esteja tensionado durante o processo de alimentação inteiro do corte do processo e do filme nos locais que o filme não se quebra. A força da tensão pode ser ajustada, e a força da tensão permanece estável depois que a especificação é ajustada.
3) o mecanismo do rebobinamento fornece o poder para a recuperação do papel fraco apertar, e pode receber o papel fraco ≥200m;
4) o carretel do desenrolamento precisa de fornecer o poder principal, tem a função da rebobinação, e é fixado em uma maneira que tome a segurança na consideração. O diâmetro apropriado do carretel é 100-450mm, e a carga eficaz ≤20kg;
5) a pressão de rolamento é 0.1mpa quando o filme é aplicado; Em processo do filme colar, lá não é nenhuma marca de dano ou de risco no filme;
6) a ferramenta de corte do mecanismo tem a função da gestão da vida, a exigência da seleção da vida da lâmina é tempos de ≥10w, o número de cortar épocas pode ajustar a especificação, o alarme da expiração alerta a mudança da ferramenta;
7)Largura 60-80mm da fita.
parâmetros 2.3.Equipment técnicos
| Artigo | ZPCD05C | |
|
Parâmetros técnicos
|
A eficiência de | tiras 40SApply 2 da fita |
| O poder total (quilowatts) | 3KW | |
| Poder de funcionamento normal (quilowatts) | 2.75KW | |
| Outros meios da energia | Fonte de ar comprimido seca | |
| O peso | 800KG | |
| O tamanho do equipamento | W1200mmXL2300mmXH1900mm | |
4.4.1.Voltage AC220V, fase monofásica; A flutuação da tensão é menos de ±10%.
4.1.2.Frequency 50 hertz.
4.2.air
4.2.1. Pressão 0,4 ~ 0.45mpa.
4.2.2. Fluxo de 10L/min.
condições 5.Environmental
O dispositivo pode operar-se sem barreira sob as seguintes circunstâncias ambientais.
5,1 temperaturas ambientais: 5-35℃
5,2 a umidade 30-80% mas não deve orvalhar.
5,3 estará livre do gás de sal, do gás tóxico e do gás corrosivo.
a poeira 5,4 não terá nenhuma poeira condutora.
5,5 o limite magnético não afetarão o limite magnético do dispositivo
