Linha automática do BLOCO da bateria elétrica da bicicleta 18650
1, fundo e condições da aplicação de projeto
1,1 fundo da aplicação de projeto
O partido A precisa uma fiação de embalagem da bateria elétrica da bicicleta. Esta linha de produção é aplicável à produção de bloco elétrico da bateria de lítio 48V30AH da bicicleta 18650. A linha de produção tem aproximadamente 3 desenhistas, e a capacidade de produção pode cumprir as exigências da montagem mais de 6.000 a 6.500 qualificaram os módulos de 18650 células em uma hora. A linha de produção é compatível com a produção dos módulos até 300*260mm da pilha.
1,2 condições para a aplicação de projeto
A aplicação de projeto deve estar conformes as seguintes circunstâncias:
Os materiais do conjunto de sistema do bloco da bateria serão fornecidos pelo partido A do cliente;
A fiação de empacotamento da bateria na fonte de energia elétrica forneceu pelo partido A do cliente, mais de 10 quilowatts;
A fonte de ar de empacotamento da entrada e da secagem da fiação da bateria será fornecida pelo cliente e pelo partido A, acima de 0.5m3/h.
Exigências ambientais da planta padrão do partido a:
Eletrostático à terra da oficina: ≤10 ao poder de 8;
Tratamento antiestático da oficina: precise de fazer o tratamento antiestático profissional, o equipamento que aterra e que aterra eletrostático separado
Categoria dustproof da oficina: 1 milhão (ambiente geral);
Ambiente da oficina: temperatura 0~45℃, umidade 20%~60%;
Exigências da fonte de ar: pressão de entrada > 0.7MPa, temperatura do ponto de condensação <5>
Linha de produção fonte de alimentação: AC380V±10% de cinco fios trifásico; Frequência: 50Hz;
A fonte de alimentação entrante fornecerá o fio à terra seguro;
Espessura do cimento do assoalho (uso dos parafusos fixos): 300mm
Altura eficaz do assoalho: acima de 4 medidores
Nivelamento à terra: 2m±2mm
2. Espaço da aplicação de projeto
2,1 fiação de embalagem da bateria elétrica da bicicleta para encontrar as exigências e os tipos de blocos da bateria:
2.1.1 informação do bloco da bateria:
Diagrama do esboço do pacote da bateria de 2.1.1.1
Há nenhum
baterias de 2.1.1.2
1) Tipo da pilha: 18650; Tamanho de pilha: Φ 17,8 ~ 18,5 milímetros; Altura 64.8~65.4 milímetros;
2) Método de alimentação: manualmente carga a pilha na caixa material da pilha;
fatias atual-levando de 2.1.1.3
1) Forma do portador atual: carimbo da microplaqueta do ramo;
2) Espessura do portador atual: 0.15mm a 0.25mm;
tampa de 2.1.1.4 para cima e para baixo
1) Tamanho máximo: 300mm×400mm
2) Número de pilhas: ≤100
Observação:
1.) se o partido A precisa de produzir outros blocos da bateria (dentro da escala do tamanho dos blocos da bateria mostrados neste acordo), o partido A ajustará o trabalho feito com ferramentas relativo ao empacotamento da bateria e à fiação de bicicletas elétricas & fá-lo-á e substitui-l-á e ajustá-lo-á os parâmetros do equipamento relevante;
2.) se o bloco da bateria precisa de ser produzido além da escala dos parâmetros do bloco da bateria especificados neste acordo, ambos os partidos negociarão separadamente.
3.) porque o partido A decide o produto ao assinar este acordo, a alteração do plano devido às mudanças do processo do produto após ter assinado este acordo será assunto para separar a negociação do negócio entre os dois partidos;
2.1.2 exigências materiais para o empacotamento e a fiação elétricos da bateria da bicicleta:
Exigências materiais do código de barras de 2.1.2.1:
Tipo do código de barras: código bidimensional ou código de uma dimensão;
O código de barras deve ser claro e fácil de ler. O código de barras será imprimido e colado no papel, e a posição de cola cumprirá com as disposições do acordo.
2,2 projeto de empacotamento da fiação da bateria elétrica da bicicleta. Tipo de bloco da bateria para a fabricação e a aceitação:
2) Peso do módulo: ≤15kg
3) Peso do BLOCO: ≤30kg
4) Peso das tampas superiores e mais baixas: ≤30kg

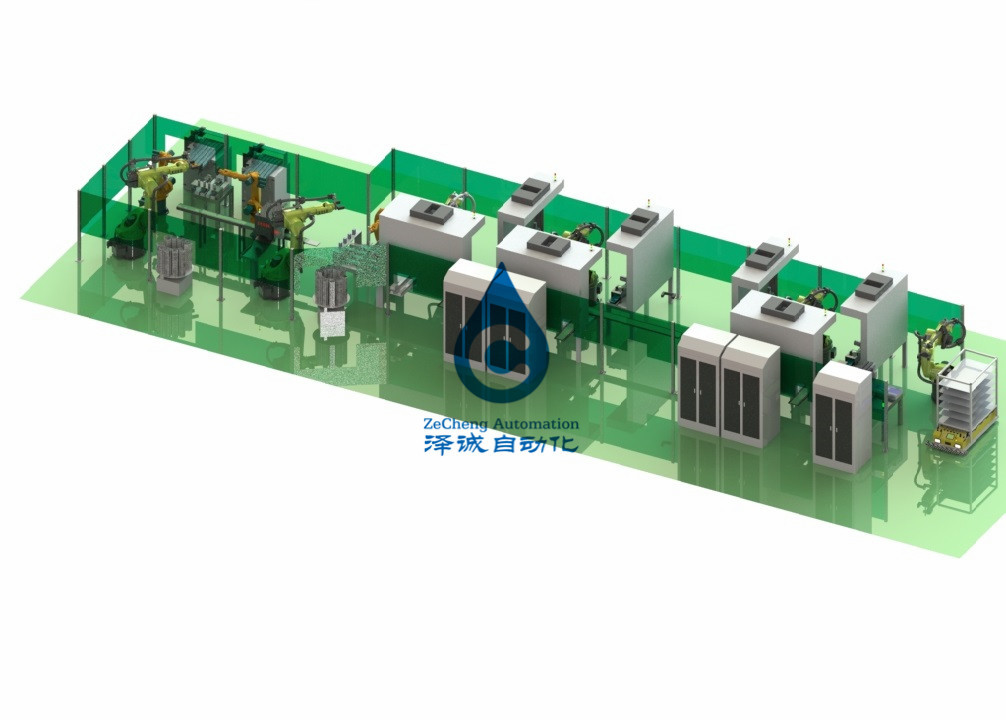

2.4.1 disposição de empacotamento da fiação da bateria elétrica da bicicleta:
O tamanho exigido da linha corpo é L25 m ×W5 m ×H2.5 m
1) Espaço de aplicação:
Tamanho do módulo: L 200 (±20) * W 200 (±20) * H 300 (±20) milímetro
Tamanho do bloco: L 200 (±20) * W 200 (±20) * H 300 (±20) milímetro
Peso do bloco: W: 30Kg
2) Capacidade de projeto: 500 blocos do projeto são produzidos cada dia
Nota: A eficiência da produção da estação de operador depende da proficiência dos pessoais e da atribuição dos pessoais da estação.
3) Tamanho da área: L25000mm*W5000mm*H2500mm
Nota: 1. Este tamanho da área inclui a área da colocação do equipamento mas não inclui pessoais. Dimensões materiais da passagem.
2. O tamanho real da linha corpo é sujeito ao projeto
4) Configuração do operador: sobre 3 pessoas
5) A primeira taxa da passagem de produtos do equipamento: ≥99% (nota: os defeitos causados por materiais e pela falha anormais dos operadores operar-se de acordo com o processo padrão não são incluídos)
6) Taxa de produção: 98% (nota: o único equipamento anormal próprio é incluído)
7) Exigências de poder: linha de produção fonte de alimentação: AC380V±10% de cinco fios trifásico; Frequência: 50Hz; A fonte de alimentação entrante fornecerá o fio à terra seguro;
8) Taxa do poder: 15KW (que não inclui o equipamento de teste)
9) Fonte de ar: pressão de ar: acima de 0.7Mpa, capacidade da exaustão: 20L/min
