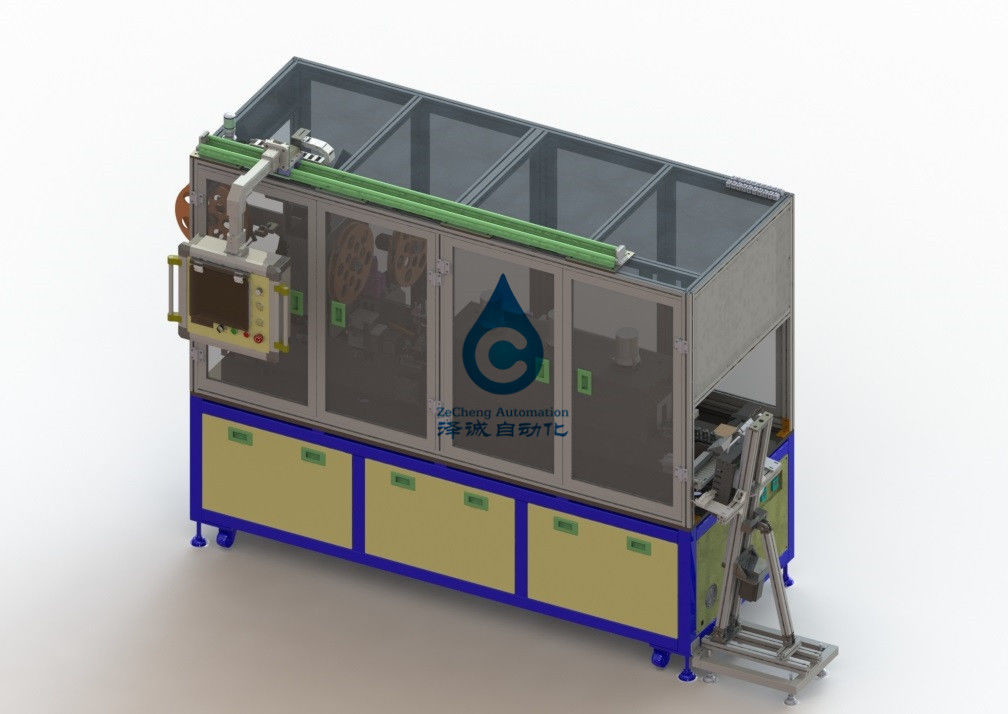

Linha de produção frequência variável da bateria de lítio da luva 18650 do PVC do ANIMAL DE ESTIMAÇÃO ajustável
18650, linha de produção dispositivo exterior da bateria de lítio da luva da bateria do fosfato do ferro do lítio 26650,32650 da etiqueta do filme
1. Introdução de função e de princípio do equipamento
Usado para uma luva automática de PET/PVC da bateria 18650 cilíndrica, mais a formação positiva da almofada da isolação e do psiquiatra do calor. A máquina inteira adota a corrente que transporta a estrutura.
A bateria é fixada na base de alta temperatura do ímã, e a corrente é transportada ponto por ponto para terminar o calor - tubo shrinkable da luva de posicionamento, da folha da isolação da parte superior de posicionamento do perfurador, do posicionamento secundário e do calor
Encolhimento do vento e outras funções.
2. Fluxo de ação do equipamento
→ da folha da isolação da parte superior do perfurador que cobre a descarga de posicionamento secundária do → do encolhimento do calor do → do → da altura
3: parâmetros técnicos do equipamento
| Os parâmetros básicos | |
| Única eficiência da máquina | P100PPM |
| Velocidade linear da corrente | Frequência variável 0-3m/Min ajustável |
| Taxa da passagem do produto | 99,50% |
| Taxa da rotação do dispositivo | 98% |
| Morre a vida | +/- 0,3 milímetros |
| Morre a vida | 800000 vezes ou mais |
| Temperatura térmica do encolhimento | Temperatura ambiente - 200℃ ajustável, precisão ±2℃ |
| O ruído | DB 60 ou menos |
| Configuração da planta | |
| O ar comprimido | Acuidade 0,6 MPa |
| A tensão de entrada | 380 v/50 hertz, 25 quilowatts |
| Água da torneira | Forneça a relação da tubulação de água de 1 polegada ao bocado da instalação de equipamento |
| Descarga das águas residuais | Forneça a relação da tubulação de descarga das águas residuais de 1 polegada ao bocado da instalação de equipamento |
4. Componentes principais do equipamento
| NÃO | O nome do | O índice é introduzido |
| 1 | Mecanismo de alimentação | 1 grupo, entrando o equipamento dianteiro, anular automático. |
| 2 | Ajuste a organização | 1 ajustado, incluindo a bobina que desenrola, barra do guia, barra do guia, servo motor do guia, cortador giratório do anel, parte inferior alta do tubo shrinkable quente do posicionamento exato secundário; A bateria é conduzida pelo bloco do cilindro V para realizar o posicionamento exato da bateria. Para conseguir o calor - comprimento shrinkable do tubo que alimenta, corte automático do anel. Mais rolo de recarregamento usando a relação da fita, assegura a continuidade e fácil de operar. O cortador é guiado por uma luva do guia para assegurar a precisão. O corte giratório do anel da lâmina é conduzido por um motor de piso. |
| 3 | Mecanismo automático da isolação da inserção | Um ajustado, incluindo o filme isolado que desenrolam, o desenho deslizante e cortar pneumático, rebobinamento da sucata. Para realizar a perfuração e o corte da almofada de borracha da isolação positiva, a bateria é esperada ser extrema automaticamente. O desperdício tem um enrolamento do mecanismo de enrolamento. |
| 4 | Mecanismo da correção de posição | 1 grupo, para corrigir a posição da bateria e do dispositivo elétrico do ímã antes do encolhimento térmico, faz a vara do ímã no fundo da bateria, para assegurar-se de que a borda inferior do pacote não toque no ímã no encolhimento do calor, para evitar a borda inferior má do rolo. |
| 5 | Forno do calor | fornalha do encolhimento de 1 ar ajustado, quente, distribuição da circulação de ar quente na fornalha, uniforme quente da temperatura do ar, controle exato, a corrente transportadora que anda na rotação da bateria da fornalha, para assegurar a uniformidade do calor do calor - tubo shrinkable, calor - psiquiatra shrinkable do tubo perto da superfície da bateria e para manter-se bonito. |
| 6 | Mecanismo de transporte | 1 ajustado, composto principalmente da roda dentada de corrente e da movimentação da etapa, termina a alimentação da etapa da bateria, e carrega então a bateria na luva, na almofada de borracha, no encolhimento do calor, na descarga e em outras áreas funcionais. Cada placa de corrente é equipada com uma bateria magnética da adsorção da plataforma. |
| 7 | cremalheira | 1 grupo, solda de 50 quadrados. |
| 8 | A relação homem-máquina | 1 ajustado, gerencie a relação homem-máquina. |
