Vários tipos 3KW de detector da qualidade do CCD da parte de polo da bateria
exigências 1.Design da máquina da inspeção da qualidade para o elétrodo da bateria:
1.1. Este equipamento é apropriado para baterias de lítio, baterias do fosfato do ferro do lítio, baterias do ferro do lítio, bateria de cádmio de níquel, bateria do zinco do níquel, baterias do ferro do níquel, capacitores super e a outra detecção nova da qualidade de superfície de parte de polo da bateria da energia, usando o princípio da imagem latente do CCD, o polo da bateria no pó, risco, quebra, a qualidade de superfície tem um problema tal como a folha da amostra selecionada, produtos qualificados recolheu o material na caixa.
1.2. Parâmetros da capacidade e de processo da máquina da inspeção da qualidade da parte de polo da bateria: partes da velocidade 4 da produção da placa de polo/minuto ajustável

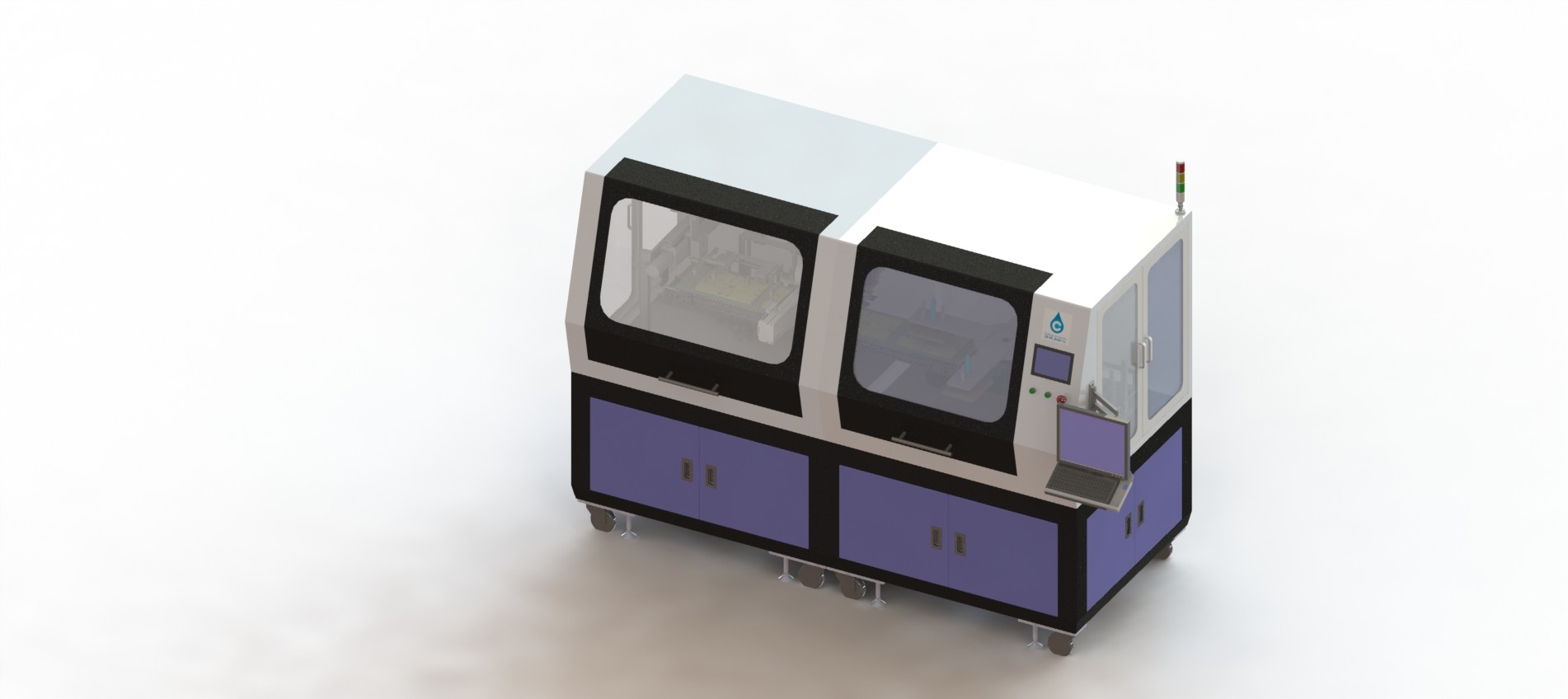

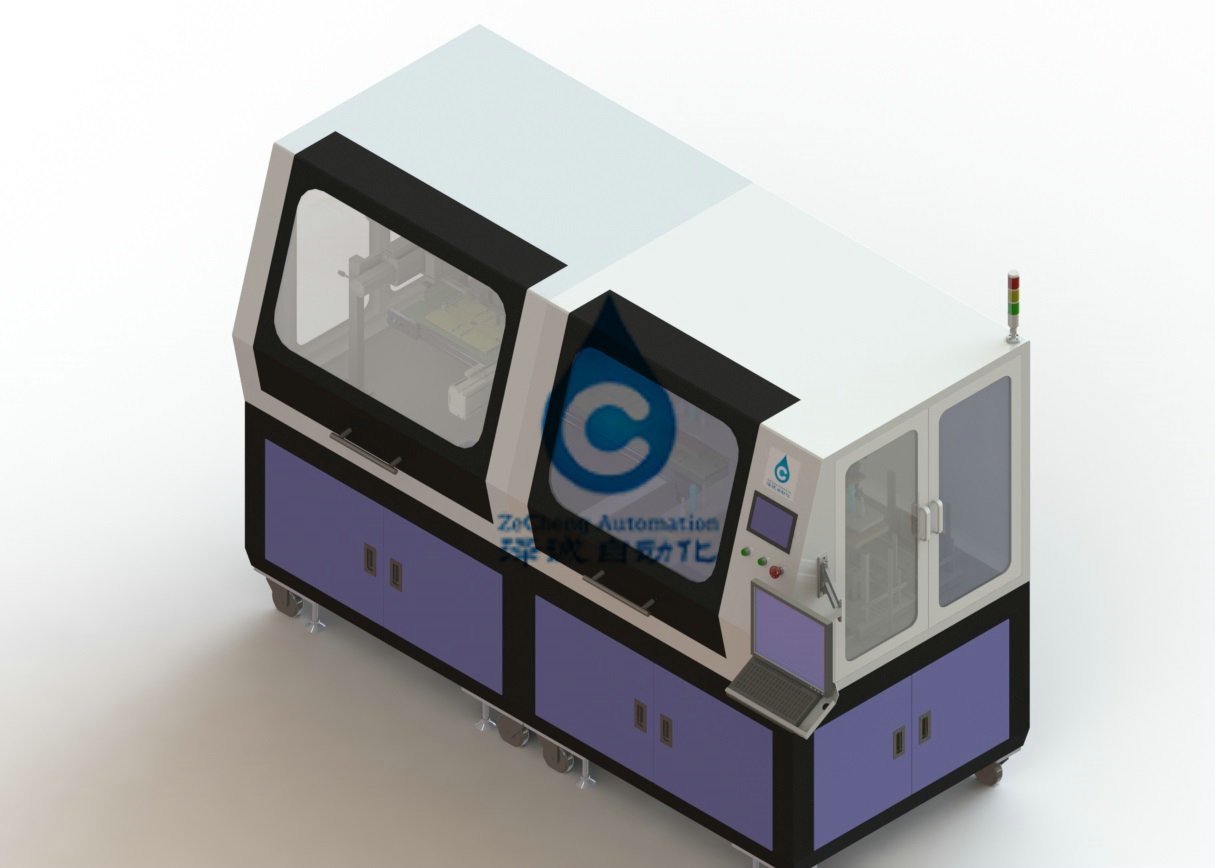

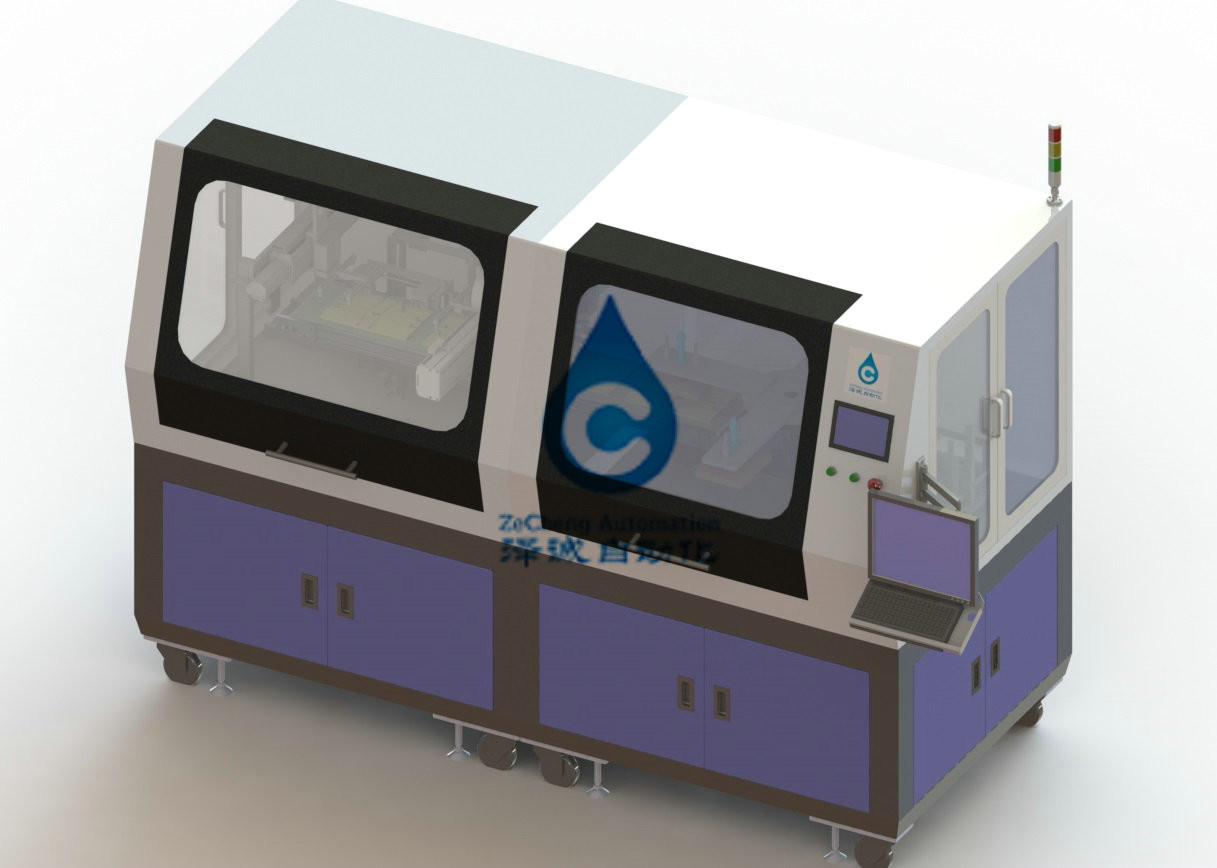

1.3. Diagrama do equipamento
2. Parâmetros técnicos do equipamento
|
Especificações da máquina Artigo |
ZCCF02A |
| vácuo | ≤-88KPa |
| Poder total (quilowatts) | AC220V, 50HZ 3KW |
| Poder de funcionamento normal (quilowatts) | AC220V, 50HZ 2KW |
| O peso | 1.5T |
| Taxa da rotação do dispositivo | 95% |
| Taxa da passagem do equipamento | 99,5% |
3. Componentes principais do equipamento
Este equipamento UTILIZAÇÃO principal o princípio da imagem latente do CCD para tomar fotos na superfície do polo, e compara-o com o polo padrão para julgar se está qualificado ou não. Quando não há nenhum polo, a caixa material pode automaticamente ser comutada. O manipulador suga acima a folha do polo da caixa material e gerencie-a 90 graus. O CCD detecta a parte inferior da folha do polo e gerencie-a 90 graus. Os produtos qualificados continuam a mover-se na correia transportadora para a estação acima da detecção, após a detecção enviada automaticamente à estação de descarregamento, os produtos qualificados na caixa material, produtos incompetentes na caixa do desperdício.

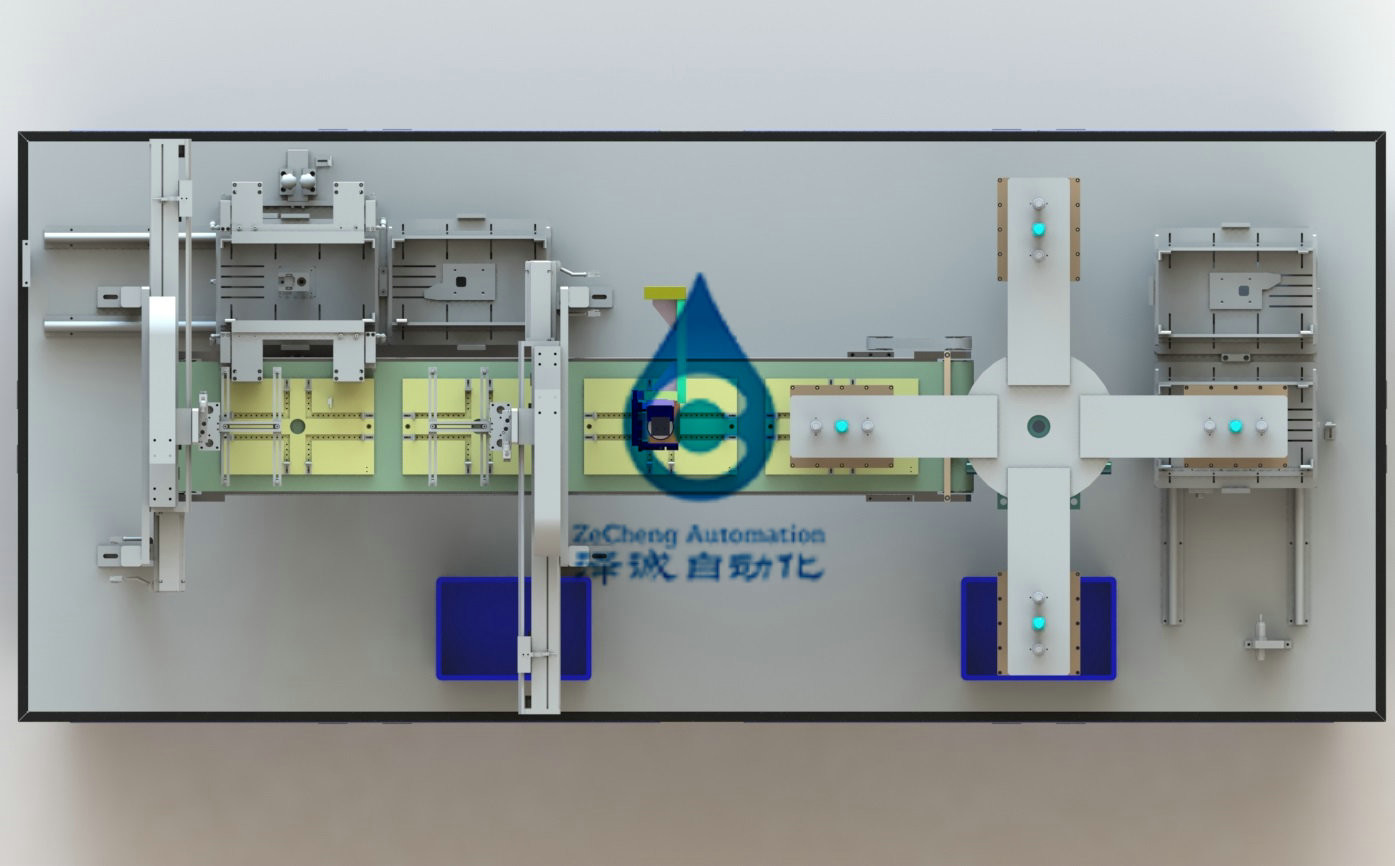

3,1 sistema de manipulador de alimentação giratório: usando o divisor da came da precisão para uma rotação de 4 estações, 1 parte de polo que alimenta, detecção da estação do CCD de 2 estações, 3 que a estação pôs produtos qualificados sobre o dispositivo elétrico da correia transportadora, 4 produtos deconformação da estação é colocada na caixa do desperdício.
sistema da correia 3.2Conveyor: O servo motor conduz a correia transportadora para mover a distância fixa, e a correia transportadora é equipada com uma braçadeira, que possa eficazmente ficar as partes de polo.
sistema de manipulador 3.3Unloading: O servo motor ou o cilindro rodless conduzem o manipulador do copo da sução para mover-se no trilho de guia, sugam automaticamente acima a parte de polo e põem-na na caixa material correspondente.
sistema da tampa 3.4Upper: Adota a estrutura de solda da chapa metálica, bonita na aparência, e adota o projeto de selagem original da estrutura, que pode eficazmente impedir que a poeira caia no equipamento.
4. Exigências ambientais
Forneça por favor o seguinte meio da energia
4,1 a fonte de alimentação
4.1.1 tensão AC220V± 10%
4.1.2 frequências 50 hertz + 1 hertz
4.2. Temperatura: temperatura 5-35℃Storage: 0-40℃
4.3. Fonte de ar: 0.4-0.6mpa
4,4 a umidade 30-80% mas não deve orvalhar.
4,5 lá não são nenhum gás corrosivo, líquido ou gás explosivo no local
4,6 exigências da cor do equipamento: de acordo com a placa da cor ou o número da cor fornecida pelo partido a, o computador é branco.
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
