1, funções do dispositivo

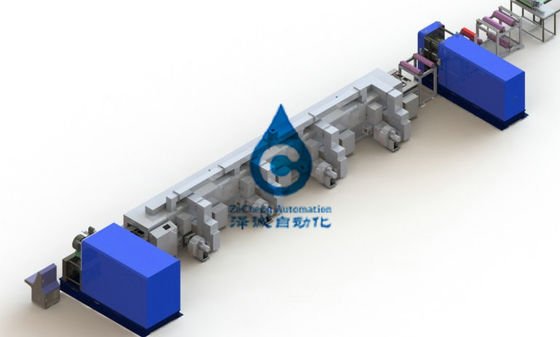

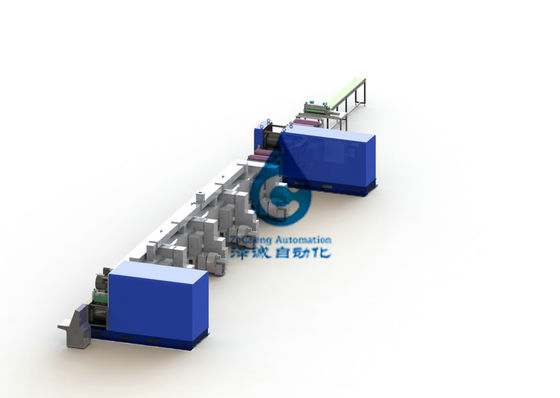

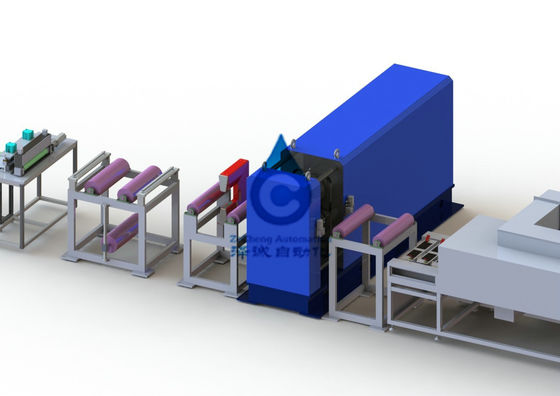

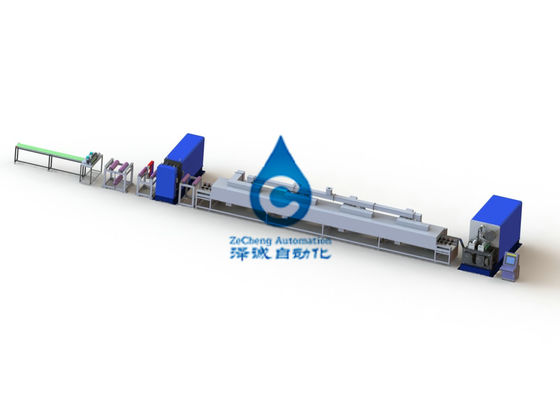

Esta linha de produção é usada principalmente no manganês do lítio e as baterias de zinco de prata, placa da bateria das baterias do níquel do zinco do composto, as características principais incluem: a malha de alumínio ou a malha de cobre puseram automaticamente o volume, correção automática, alimentação artificial do material líquido grosso, pressão automática do rolo do diafragma, diafragma e a rede de arame de alumínio composta automática do malha e a de cobre, placa de cozimento automática, rolo automático da placa, espessura da placa, laser eliminou automaticamente.
2, parâmetros técnicos básicos do equipamento
|
Especificação Artigo |
ZBCC03A |
| Largura da bobina (milímetros) | 300mm |
| Velocidade composta (m/min) | 0.5-2 |
| O poder total (quilowatts) | AC380V, 50HZ 70KW |
| Poder de funcionamento normal (quilowatts) | AC380V, 50HZ 65KW |
| O peso (T) | 12T |
| Escala da espessura (milímetros) | 0-5 |
| Definição do teste (um) | 0,1 |
| Precisão repetível do teste (um) | ≦+/- 1.0μm |
3, escala da especificação do corpo material:
3,1 o líquido de coleta são uma estrutura de alumínio da malha com espessura de variação de 150um a 500um e densidade de superfície de 100g/m2 a 200g/m2.
o material 3,2 entrante é material da bobina. No processo do desenrolamento, as bordas da malha de alumínio podem puxar-se
| índice | Precisão da escala | outro |
| Enrolamento entrante do núcleo | ∅75mm (3") | |
| Diâmetro externo máximo do material entrante | 450mm | |
| Largura material | 60-300mm | |
| Grau de uniformidade de materiais entrantes | ±3mm |
A realização principal do diafragma e do composto de alumínio da malha, pressão ajustável,
tamanho de 3.6.1 rolos: o Φ positivo 400 milímetros * 350 milímetros;
3.6.2 larguras eficazes da cara de trabalho do rolo: 300mm;
velocidade de 3.6.3 rolos (máxima): 8rpm (continuamente ajustável);
dureza de 3.6.4 rolos: ≥ HRC64 para rolar a espessura da camada da dureza: > 12mm;
cylindricity de 3.6.5 rolos: 0.005mm;
força 3.6.6 de rolamento máxima: 3000KN (ajustável);
aspereza de superfície de 3.6.7 rolos: Ra=0.8;
3.6.8 quantidades de ajuste de afastamento do rolo: 0 ~ 2mm (nenhumas exigências especiais com 0 ~ micrômetro de 1mm);
3.6.9 o rolo são equipados com um dispositivo de recepção do dispositivo e da poeira da limpeza do raspador;
3.7. Secando o componente: consiste no aço estrutural, na placa de aço estrutural, no material de isolação de alumínio duro da fibra do silicato, na tubulação de aquecimento, no dispositivo infravermelho, no controlador de temperatura e na grande roda para formar a subseção da área de controle da temperatura. Cada seção é controlada independentemente para assegurar a qualidade.
3.7.1: adote o tubo de aquecimento elétrico + o aquecimento infravermelho, circulação de ar quente, controle de temperatura do PID. O aquecimento uniforme, secagem da pasta na carcaça com o sistema de ar do retorno do calor para melhorar a eficiência de aquecimento, cada zona de temperatura do aquecimento, parâmetros de controle pode ser ajustado, a precisão de controle ±3℃ da temperatura, a mais alta temperatura de cada zona de temperatura ≤180℃ do aquecimento
3.7.2: o método de secagem é apropriado para a umidade na pasta de secagem, e a pasta de secagem não tem nenhuma quebra e outros defeitos. Após a secagem, o índice de umidade do material reduzindo a polpa do filme é menos de 0,8%
3.7.3: a estrutura do forno está isolação toda de aço inoxidável, antiferrugem, diferença da temperatura entre a parede de fornalha e a uma temperatura ambiente ≤20℃
