Linha de produção consumo da bateria de automóvel de baixa energia de formação de aço da máquina
1. Exigências técnicas para o reforço que forma o projeto
1.1. Finalidade do equipamento: equipamento especial projetado e fabricado para o reforço de acordo com as exigências de fabricação do reforço fornecidas pelo partido A. A máquina moldando inclui uma cremalheira de alimentação automática para a correia da alimentação, uma máquina de alimentação automática, um grupo de dado de carimbo e um grupo de caixa da coleção do produto acabado. Uma imprensa de perfurador.
1.2. Processo de produção de aço: → de alimentação automático do → de aço do quadro da correia uma vez que carimba formando anular do →.
1.3. Parâmetros da capacidade e de processo do reforço que forma a máquina:
material 1.3.1 de reforço: 0.5mm×14mm×L, o peso de cada placa é aproximadamente 10 ~ 30kg, o tamanho do furo interno fornecido: diâmetro 240
1.3.2 comprimento moldando: 80 ~ 350mm.
imprensa 1.3.3 de 16 toneladas, com uma velocidade de 40 vezes /min. Alarme da contagem.
mecanismo de alimentação 1.3.4 automático: o comprimento é ajustável de 80 milímetros a 350mm±0.5.
quadro do apoio de 1.3.5 reforços: fácil carregar, com o dispositivo de tensão.
reforço 1.3.6 que forma e que corta o molde: o comprimento de formação é ajustável de 80 milímetros a 350mm, com as funções da formação, de aplainar e do cortar, conveniente para a desmontagem.
tanque da coleção de 1.3.7 produto acabados: o produto desliza automaticamente na caixa de recepção junto com o tanque de transtorte para assegurar-se de que seja puro e no mesmo sentido. Cada caixa é aproximadamente 1000 partes, que podem ser ajustadas de acordo com modelos diferentes.
1.4. Reforço que forma o equipamento da composição de máquina:
| O número de série | O nome do processo | Nome de dispositivo | Capacidade do equipamento | Quantidade (estação) | nota |
| 1 | alimentação | Cremalheira de alimentação automática | -- | 1 | Alimentação automática |
| 2 | alimentação | Alimentador automático | 80 ~ 350mm ajustáveis | 1 | |
| 3 | Carimbando a formação | imprensa | 16T (curso de 55mm) | 1 | Fornecido pelo taihang novo |
| 4 | Molde de aço | Reforço que forma o molde | 40 raizes pelo minuto | 1 | |
| 5 | anular | Recebendo a caixa | 1000 | 1 |
2. Equipamento principal e facilidades do reforço que formam a máquina

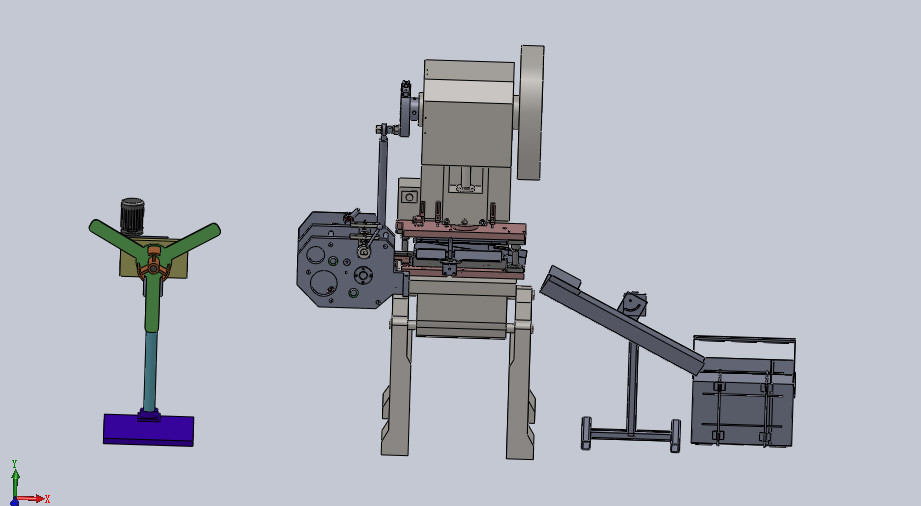

A imagem total é como segue:
2.1. Cremalheira de alimentação automática
Finalidade: o equipamento é usado para o apoio da correia de aço, incluindo o motor do desenrolamento e o sistema de controlo.

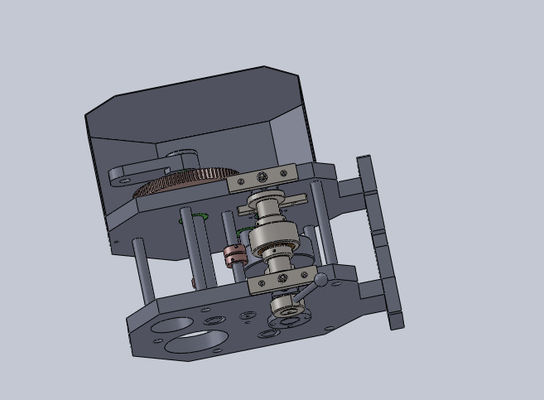

2.2. Alimentador automático
Esta máquina é apropriada para a alimentação automática antes de formar da barra. Conduz o mecanismo aluído da haste de conexão para girar e o mecanismo de alimentação para mover-se pela rotação do volante giratório na imprensa de perfurador. O comprimento de alimentação é 80 ~ 350mm e a precisão de alimentação é o ± 0.5mm.
2.3. imprensa
Os parâmetros técnicos principais do equipamento são fornecidos pela máquina de perfuração nova do taihang.
2.4. Reforço que forma o molde
2.4.1. Finalidade do equipamento: o molde é principalmente aplicável à formação do reforço, incluindo as funções do corte e da formação, aplainar e descarregar-se.
2.4.2. Diagrama esquemático:

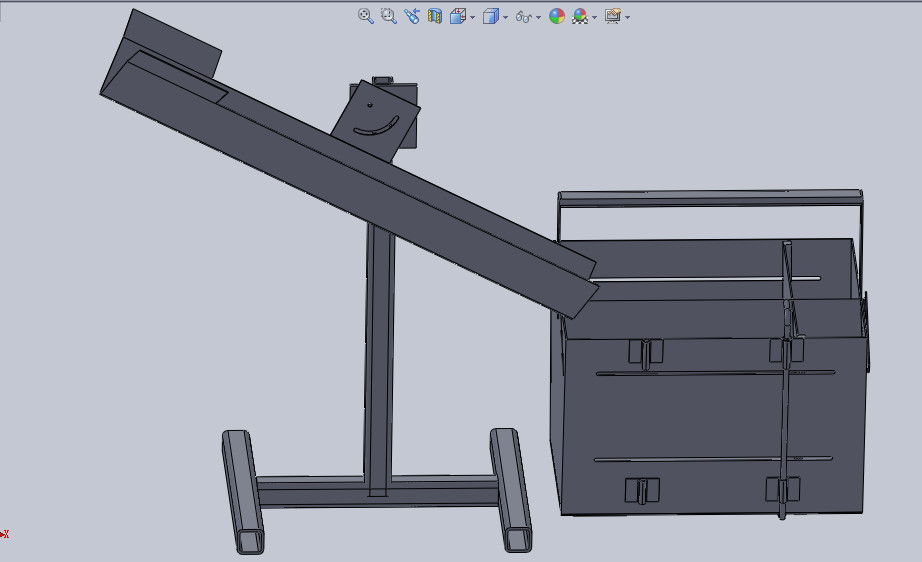

2,5 a caixa da coleção
finalidade 2.5.1 do equipamento: a caixa da coleção é usada para a coleção após o molde da barra de aço. A barra de aço depois que o molde da imprensa de perfurador é recolhido automaticamente na caixa da coleção através da rampa e colocado ordenadamente.
descrição do equipamento 2.5.2: há uma porta móvel na parte inferior da caixa da coleção, que pode ser aberta e o reforço pode ser removido.
3. Meios da energia
3.1. A fonte de alimentação
3.1.1. Tensão AC380V, trifásica; A flutuação da tensão é menos de ±10%.
3.1.2. Frequência 50 hertz.
3.2. ar
3.2.1. Pressão 0,4 ~ 0.45mpa.
3.2.2. Caudal de 10L/min.
4. Circunstâncias ambientais
O dispositivo pode operar-se sem barreira sob as seguintes circunstâncias ambientais
4.1. Temperatura ambiental: 0 ~ 40℃
4.2. Umidade 30-80% mas nenhuma condensação.
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. En
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
