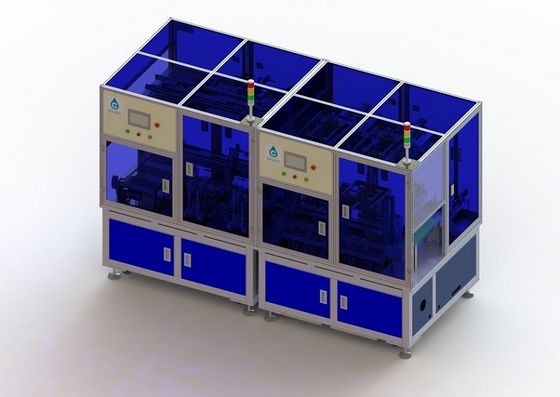

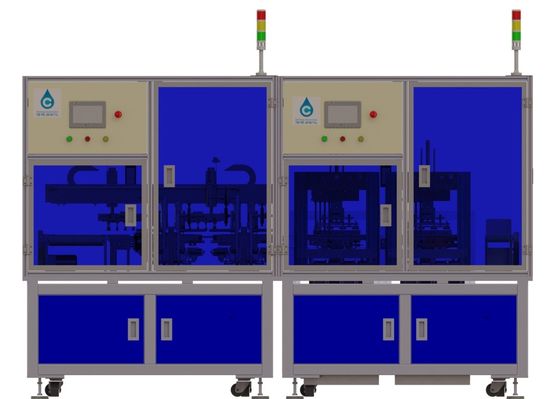

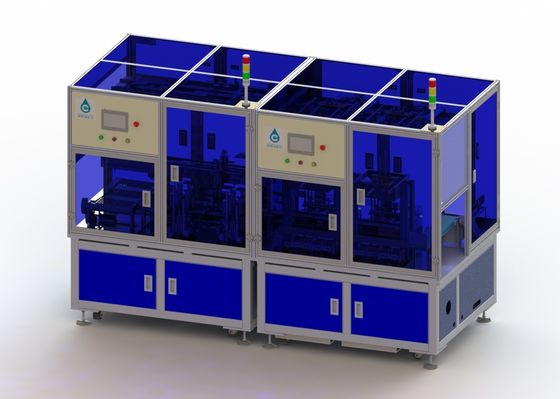

Linha de produção gravação da bateria de carro 40PPM da cauda da pilha do quadrado de 1500KG em Shell Machine

Linha de produção gravação quadrada da bateria de carro 1500KG da cauda da pilha de bateria em Shell Machine

1. Exigências de projeto

1.1. Tamanho aplicável do coiler: largura: 30 ~ 70mm; Altura: 36 ~ 80mm, espessura: 3,0 ~ 10mm.

1.2. O comprimento do papel esparadrapo nos lados esquerdos e direitos depois que o núcleo do rolo é colado é L4: 0,2 ~ 1mm

1.3. Os dois lados do carretel são simétricos, e a diferença absoluta é 0 ~ 3mm.

1.4. O papel do diafragma não pode despejar ao núcleo do rolo depois que o núcleo do rolo é colado (as curvaturas de papel do diafragma ao interior do núcleo do rolo sem expor o diafragma)

1.5. A parte e o diafragma de polo não serão danificados depois que o núcleo do rolo é colado.

1,6 ao incorporar o escudo, haverá um sulco do guia entre o núcleo da bobina e a boca do escudo

1.7. As orelhas positivas e negativas do núcleo da bobina não se dobram durante o processo de colar a colagem inferior e de incorporar o escudo.

1.8. O ângulo entre o núcleo da bobina e o lado do escudo após ter incorporado o escudo é o ≤ 50

1,9 a distância entre o núcleo de bobinamento e a parede interna da parte inferior do escudo após ter incorporado o escudo exigem L3: 0.5±0.2mm;

1.10. A distância entre o núcleo da bobina e as duas bordas do escudo L1 e L2 exige: ≥0.1mm

1,11, a diferença entre o núcleo da bobina e a borda do escudo

1,12 após o núcleo da bobina incorporam o escudo, pode automaticamente testar a distância entre a exposição da orelha negativa do elétrodo e a boca do escudo, e determina a APROVAÇÃO ou o NG (não há nenhuma exigência neste desenho do teste, além, devido ao erro de comprimento dos materiais fornecidos da orelha polar, está este determinado por mesmo se?)

1.13. ≥ 99,8% da taxa da qualificação da produção

1.14. ≥ 95% do rendimento da produção e eficiência ≥40PPM da produção

15. A época da operação do modelo de comutação não deve exceder 30min

3, parâmetros técnicos principais do equipamento

3,1 comprimentos adaptáveis do objectsBattery: 36 ~ 80mm, largura da bateria: 30 ~ 70mm, espessura da bateria: 3,0 ~ 10mm. Precise de ajustar o lugar do bloco de posicionamento, o tamanho do tanque de alimentação de alumínio do escudo.

3,2 parâmetros técnicos do equipamento

Parâmetros técnicos do equipamento

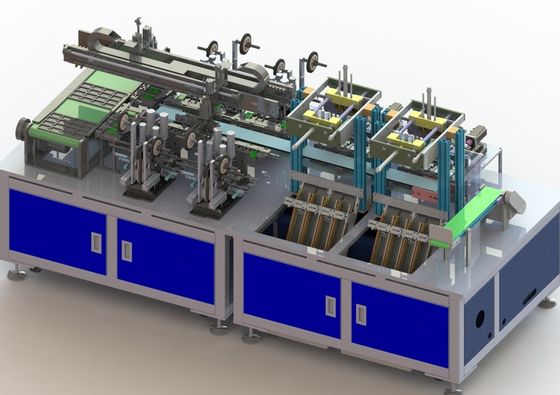

5. A descrição de baterias principais do partsManipulator do equipamento da bandeja da bolha sugada acima no dispositivo elétrico de posicionamento, um posicionamento preliminar, as instituições do volume da alimentação de fita para a colagem, fita na parte inferior da bateria mantém o mecanismo estará na parte inferior da pressão, fita da vara, manipulador colará as baterias da fita sugadas acima no na estação do escudo, escudo da bateria, o escudo com uma maneira do guia do guia do funil. Introduzir do escudo em três vezes, o primeiros dois para o impulso de aperto, último para o impulso direto.

6. Energia medium6.1 a fonte de alimentação

a tensão 6.1.1 é AC220V mais ou menos mudanças instantâneas da fase monofásica de 10% abaixo 0,5 s menos de 10%

6.1.2 frequências 50hz + 1hz

6,2 o ar

6.2.1 Mpa 5 KGF/cm2 da pressão 0,5,

fluxo 6.2.2 15 L/MIN

compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. En

(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
