Linha de produção soldador com nervuras da bateria do PLC de Omron auto do ponto da eficiência elevada

Soldador com nervuras do ponto da eficiência elevada, linha de produção da bateria de carro

1.1. A máquina é apropriada para soldar o talão de aço do polo do salto. É visado principalmente o trabalho de solda da placa de conexão da orelha da barra e do polo de bateria. O manipulador de alimentação trava a placa de conexão no lugar de solda, coloca manualmente a barra no dispositivo elétrico de posicionamento, a cabeça de soldadura da resistência move-se para soldá-lo junto, e o manipulador agarra o quadro de reforço soldado e corta automaticamente o material. A máquina tem o desempenho estável, a eficiência elevada e o ajuste conveniente ao mudar o modelo.

1.2. Processo do trabalho: as placas endurecidas manipulador de alimentação automáticas travado mesmo o lugar da solda de ponto a artificial serão reforçadas no dispositivo elétrico de posicionamento, grampeiam um cilindro de aperto trarão o cilindro do aperto e do jaque-acima do dispositivo elétrico e a queda - gota da cabeça de solda será reforçado e a placa de aço que solda para terminar - cilindro abaixo mesmo da placa reforçada que posiciona o ponto - o manipulador à braçadeira de armação de aço soldada pô-la na órbita.

1.3. Modelo e especificação do produto: (unidade: milímetro) m)

1.4. Ao substituir o modelo, apenas mude o dispositivo elétrico, e ajuste a máquina de solda à posição com o parafuso da mão para o ajuste fácil.

1.5. Fácil tomar materiais, o quadro soldado deslizará fora do quadro através da trilha.

a operação 1,6 manual adota a postura de assento, a altura da bancada é 700mm, para reduzir a intensidade do trabalho dos operadores.

1.7. A máquina adota o método de alimentação automático para alimentar a placa prendida.

1.8. O quadro soldado será apertado para fora pelo manipulador e colocado no trole de alimentação.

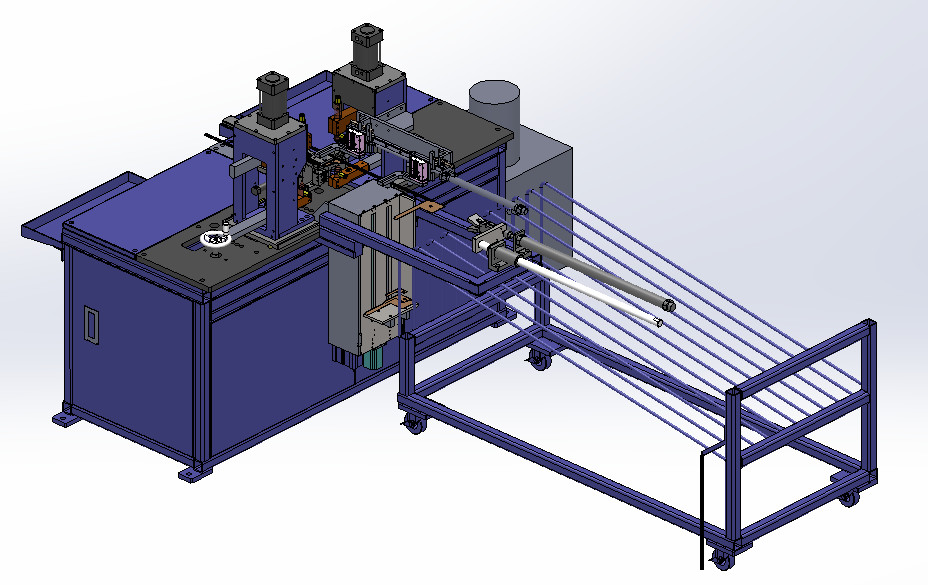

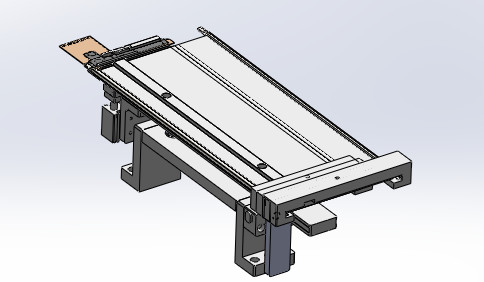

1.9. Desenho de conjunto do equipamento

2. Especificação do soldador do ponto do quadro

2.1. Tabela das peças principais de equipamento com nervuras do soldador do ponto

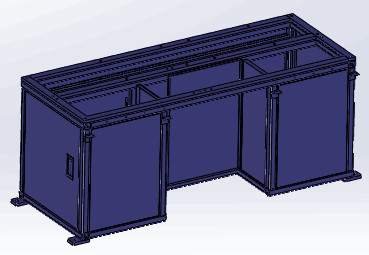

2.3.1. Sistema da cremalheira: feito da soldadura da passagem do quadrado 40*40*3, a pintura de cozimento de superfície, a cor principal da aparência do equipamento é 8 PB07 cor azul da luz gsb05-1426-2001 (ferro). A carcaça é galvanizada com a placa de aço de 25mm, e as caixas materiais em ambos os lados são usadas reforçando. A aparência total é bonita e a estrutura é estável.

sistema de 2.3.2 dispositivos elétricos: adote o cilindro que posiciona e que aperta, e coloque um ímã sob a placa de conexão na parte inferior da placa de conexão. Põe manualmente a placa de posicionamento com o reforço no meio junto com a placa de conexão, imprensa o botão para começar então soldar. Depois que a soldadura é terminada, a placa de conexão que posiciona a placa está conduzida pelo cilindro à retração.

2.3.3. Sistema de solda: é usado para soldar junto a placa de conexão e os reforços. Um lado é fixado e o outro lado é ajustável com parafuso movimentador.

manipulador 2.3.4 de alimentação: o manipulador removerá o quadro do reforço após a solda, remove o quadro do reforço do dispositivo elétrico através do cilindro de aperto, e coloca-o então no caminhão de carregamento.

2.3.5. Transporte material: feito da soldadura do quadrado 40*40*3, pintura de superfície, rodízios com freio.

2.3.6. Sistema de alimentação de conexão da placa: o talão do polo é posto no sistema de alimentação de conexão da placa manualmente, e 780 partes podem ser postas dentro cada vez. A placa de apoio do talão do polo é conduzida pelo motor para mover um de cada vez a altura da placa de conexão.

2.3.7. Sistema de alimentação Ramping: a placa ramping removida ramping o sistema de alimentação da placa é enviada ao manipulador ramping.

manipulador de alimentação de conexão da placa 2.3.8: a placa de conexão entregou no lugar pelo sistema de alimentação do piso será enviada ao dispositivo elétrico de posicionamento. A placa de conexão será sugada acima pelo eletroímã e girou então 90 graus com o cilindro de gerencio.

2.3.9. Sistema de controlo: instale independentemente a placa elétrica dentro da máquina, que é equipada com o interruptor do escapamento, a fonte de alimentação da estabilidade da C.C. e os outros componentes de circuito do poder, PLC do controle, dispositivo de controle da válvula de solenoide, etc. E conexão externo, usando conectores e a tabela terminal. O PLC adota o omron. Os cabos e os canais de ar entre o outro equipamento são prendidos e conduzidos abaixo. O sistema de controlo inteiro, interruptor, tomada, tratamento da poeira do uso do soquete, para impedir elétrico procura um caminho mais curto.

2.4. Meios da energia

Contra 2.4.1. A fonte de alimentação

2.4.1.1. Tensão AC380V, fase monofásica, frequência 50HZ; A flutuação da tensão é menos de ±10%.

ar 2.4.2

2.4.2.1. Pressão 0,4 ~ 0.6mpa, ar comprimido seco limpo.

2.4.2.2. Tráfego 30 L/MIN.

água 2.4.3 refrigerando

água da torneira ordinário de 2.4.3.1.
