Características

Especificações

Estábulo: 97%

velocidade: ≥6PPM/min

qualificado: 99,50%

Peso: 800kg

Fita dentro do diâmetro: φ75mm

Largura da fita: 200mm

Realçar:

Cadeia de fabricação do bloco da bateria 6PPM

Gravando a cadeia de fabricação de embalagem do bloco da bateria

Gravação da bateria 800KG e máquina de embalagem

Informação básica

Lugar de origem: porcelana

Marca: ZeCheng

Número do modelo: ZC-AA-22

Condições de Pagamento e Envio

Detalhes da embalagem: Caixa de madeira

Tempo de entrega: Dia de trabalho 90

Termos de pagamento: L/C, T/T

Habilidade da fonte: 10 grupos por meses

Galeria

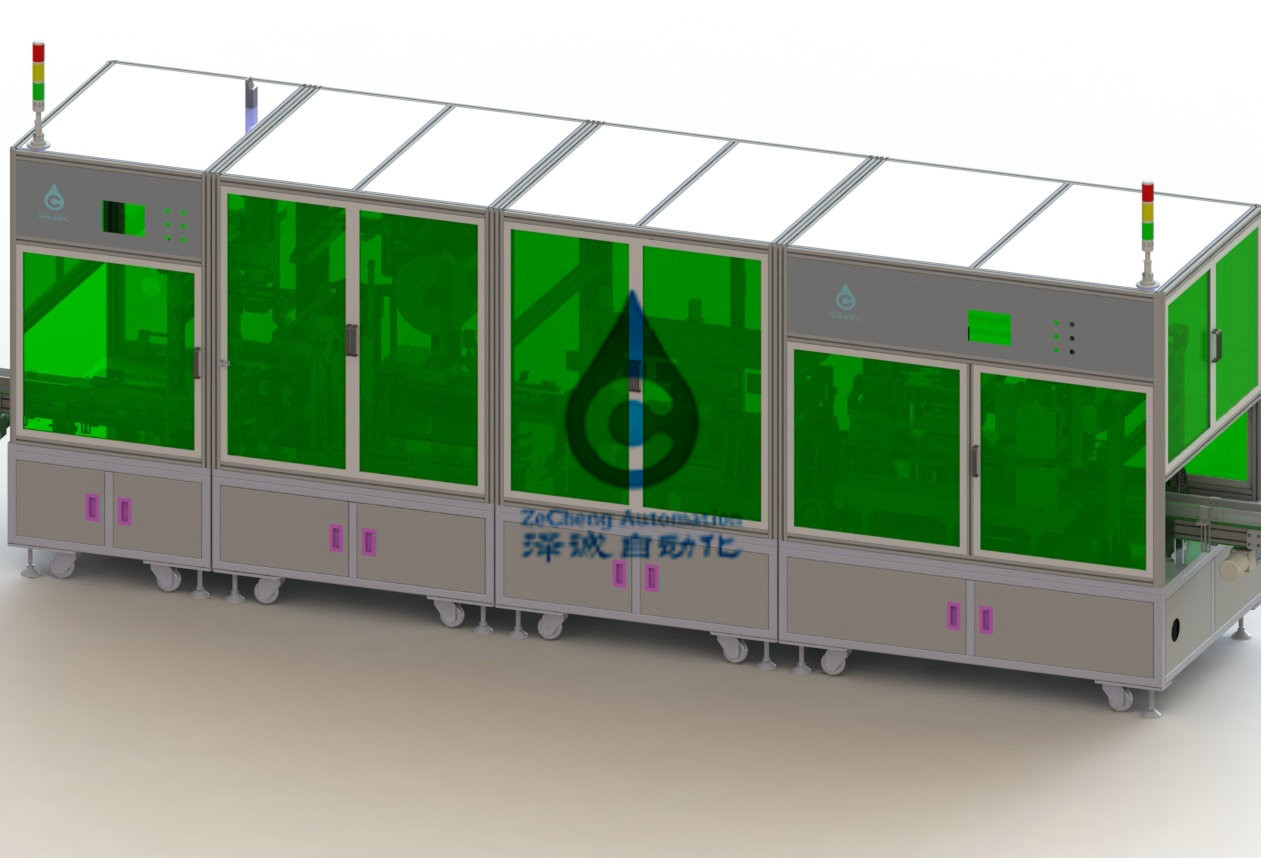

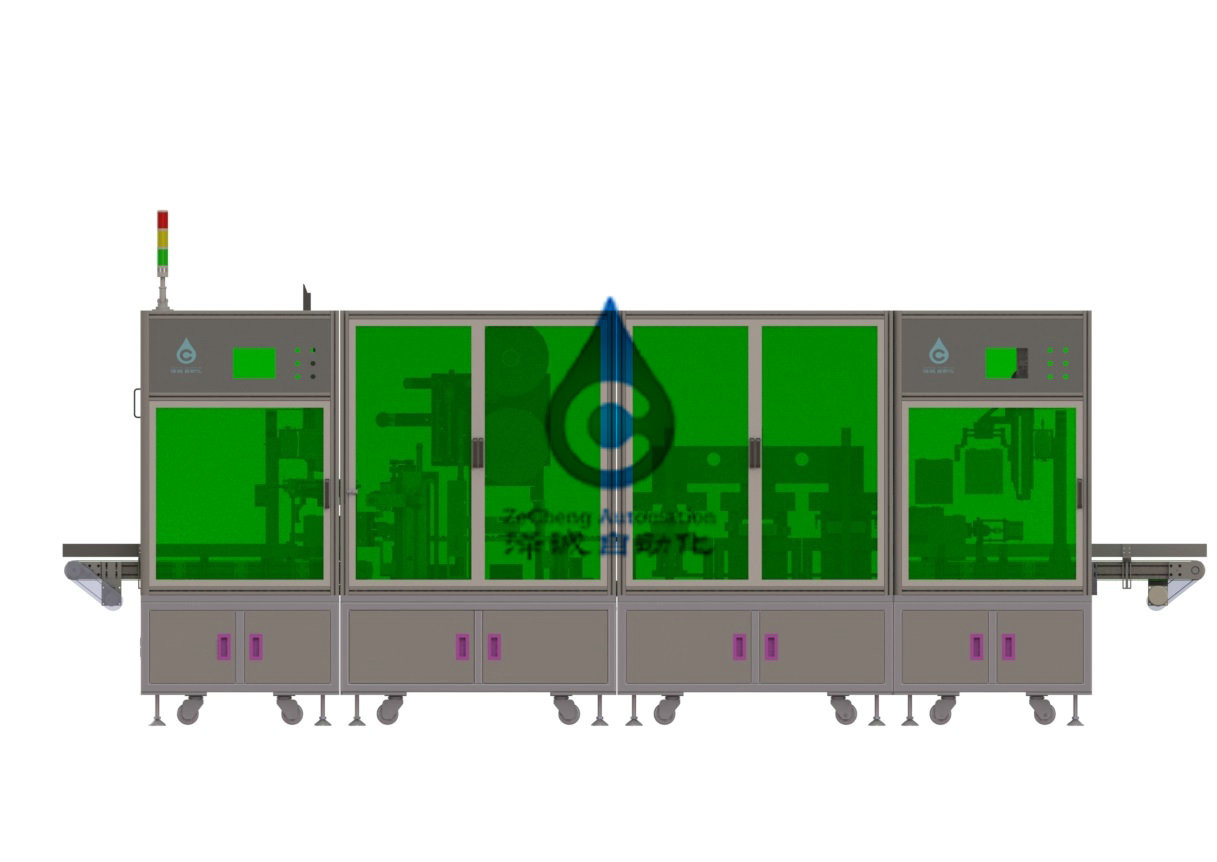

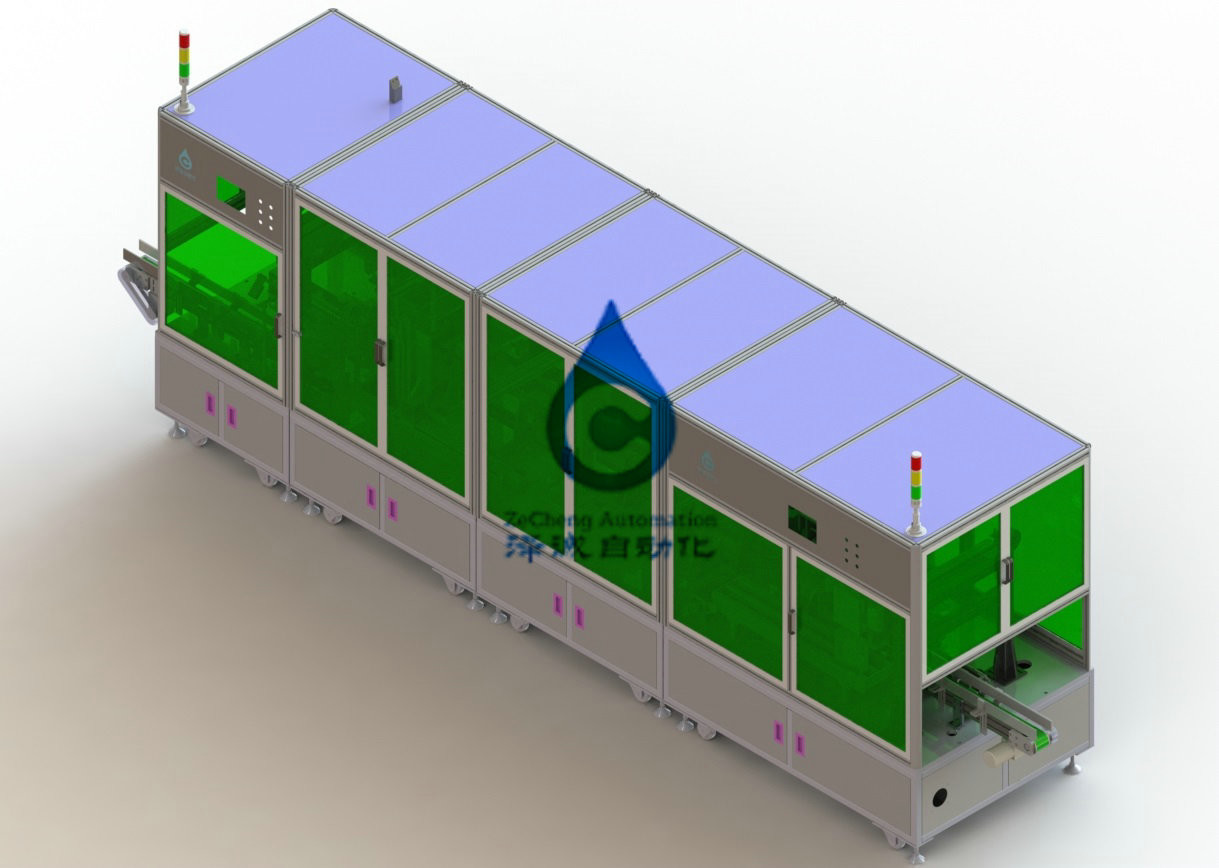

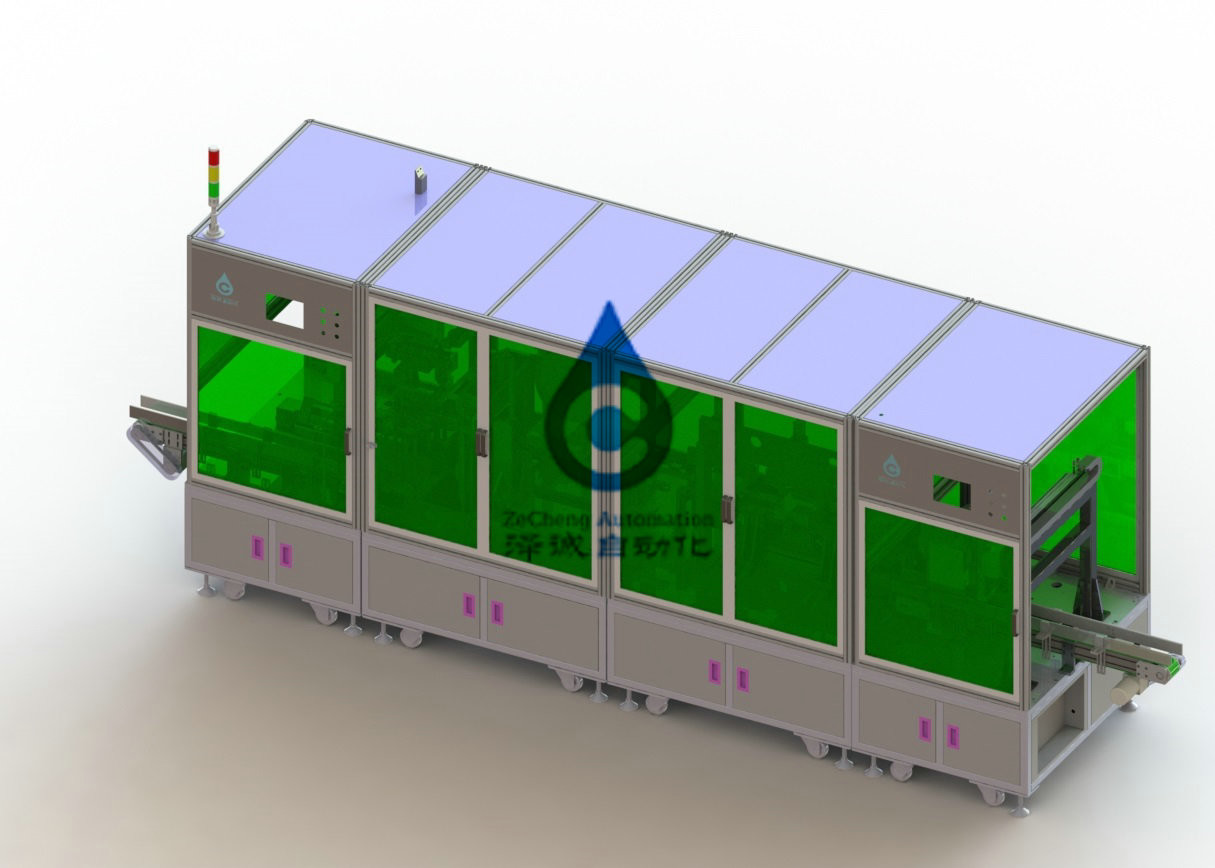

Única cadeia de fabricação gravação do bloco da bateria da posição 800KG da bateria e máquina de embalagem

Descrição de produto

Única manutenção fácil da máquina da gravação e de embalagem da bateria da posição 800KG

diretório

Função 3 do dispositivo do I.

2. Exigências 3 do processo

Iii. introdução do equipamento

Iv. componentes principais do equipamento

Exigências ambientais 17

Vi. Tipos de componentes principais

A instalação e eliminação de erros 18

Viii. exigências 18 da aceitação

Ix controle de qualidade do equipamento

Direitos de propriedade intelectual 19

Resolução de litígios 20

Xii. Quebra de contrato e responsabilidades 20

Xiii. Outros 20

1. Funções do dispositivo

(1) o dispositivo é apropriado para a função da membrana automática do cerco da bateria de alumínio quadrada, e pode ser alimentado e alimentado manualmente ou conectado automaticamente.

(2) os produtos de qualidade entrantes pelo mecanismo de alimentação entregarão a bateria a capsular, para que as instituições preparem a colagem adesiva, controlado pelo manipulador servo, a bateria em sacos de plástico, sob a rotação do rolo, a colagem do bloco da bateria no tipo maneira de “U”, a seguir a bateria de lado a lado e os sacos de plástico superiores borracha e a bateria na parte inferior da borracha superior na bateria, bateria afixaram seis colagens da superfície.

esconderijo de alimentação do manual (de 3), alimentação automática do manipulador, envelope da bateria (6 lados), esconderijo material sob a mão mecânica.

. Exigências do processo

parâmetros técnicos básicos do equipamento:

NÃO.	projeto	As especificações descrevem	nota
1	Capacidade do equipamento	P 6 PPM	Bateria do protótipo somente (projeto simples)
2	Taxa da passagem do produto	únicos produtos maus causados pelo equipamento) único nivelamento plano ±1mm de ≥99% (
3	Taxa de falhas de equipamento	≤2% (falha causada pelo equipamento único)
4	Espessura do filme da isolação	80 MU MU m - 150 m	Com papel do isolamento
5	Exigência do ar comprimido	0,5 ~ 0,65 usos do Mpa: 100 L/MIN
6	A fonte de alimentação	AAC380V mais ou menos 10%
7	Modo superior do filme da isolação	Manual que alimenta, conexão da correia, puxar do filme;
8	O som do ruído	≤75db (1000mm longe da parede exterior da medida do equipamento e da operação))
9	Aparência revestida	1) diâmetro da bolha <3mm> 2) nenhum corpo estrangeiro é permitido entre o escudo elétrico do núcleo e o filme da isolação; 3) não deve haver nenhum corpo estrangeiro na superfície da bateria (que inclui o eletrólito); 4) o grau da caída em um lado da bateria é ±1.0mm 5) precisão ±0.5mm do alinhamento de envelope;
11	MTBF (tempo falha-livre médio):	>4 h
12	O peso do	Rolamento da carga pela área de unidade ≤650Kg/M

modelo da aceitação:

NÃO.

projeto

Tamanho de pilha (espessura * largura * comprimento) (milímetros)

Baseado em baterias

36*130*240

especificação e modelo da bateria:

NÃO	projeto	Tamanho de pilha (espessura * largura * comprimento) (milímetros)
1	Baseado em baterias	36130240
2	Tamanho compatível máximo	150-240 (sentido do comprimento)

2,3 o fluxo de processo

2,4 as exigências tecnologicos

Alimentação e posicionamento	Manualmente lugar a pilha no cabo da correia; A correia está no formulário da etapa. Há corrimões para impedir que a pilha seja oblíqua.
Baterias, sacos de plástico	A posição simples envolve o mecanismo é adotada. A membrana é da estrutura do papel do isolamento 80-150um. Adote o u-tipo modo esparadrapo do revestimento e corte a parte inferior O bloco lateral sobreporá 5 milímetros. a grande superfície do pacote é plana sem enrugamentos. a parte superior das exigências de dobramento puras.
Anular e transbordamento	A bateria é colocada verticalmente na linha extraível (a coluna do polo da bateria é ascendente).

4, componentesprincipaisdoequipamento

NÃO.	Estação de trabalho	Nome de parte	Quantidade	nota
NÃO.	Estação de trabalho	Nome de parte	Quantidade	nota
1	Fio de alimentação	Motor deslizante	1
2		Cordão * L3000	Artigo 1.
3		Corrimão do rolo	Artigo 2.
4		Posicionando o cilindro	1
5		posicionamento	1 grupo de
6		Pare o cilindro	seis
7		As instituições da parada	seis
16	Estação de embalagem e de alimentação	O módulo da linha central de X	1 grupo de
17		O módulo da linha central de Y	1 grupo de
18		Placa de montagem	1 grupo de
19		Prenda o cilindro	1
20		Almofada da isolação do prendedor	2
21		Mecanismo de gerencio	1
22		O cilindro de gerencio	1
23		Mecanismo flexível do alarme	1 grupo de
24		X linha central, motor da linha central de Y	2
25		Suporte do módulo	1 grupo de
26	Empurrando o lugar	Cilindro material da braçadeira do impulso	1
27		Um motor giratório	1
28		Empurrando o módulo	1
29		Mecanismo de posicionamento secundário	1 grupo de
30	Bocado de JiaoGong do saco	O rolo de borracha inferior	Artigo 2.
31		As instituições dos sacos de plástico	2 grupos de
32		Servo motor	2
33		Puxe o rolo de borracha	1
34		Agência da colagem da tração	1 grupo de
35		Embreagem magnética do pó	1
36		Máquina plástica da tração	1
37		Cilindro laminado	1
38		Dispositivo da braçadeira	1 grupo de
39		Cilindro de corte de borracha	1
40		cortador	1
41		As instituições de corte de borracha	1 grupo de
42		Berços laterais inferiores	2
43		Mecanismo lateral inferior do pacote	2 grupos de
44		Placa de montagem	1 grupo de
45	JiaoGong posto	O gás aumentou linha central	2
46		Embreagem magnética do pó	2
47		Um rolo	quatro
48		Mecanismo eletrostático	1 grupo de
49		O cilindro da tensão	1
50		O rolo de tensão	1
51		Placa de montagem	1 grupo de
52		stents	1 grupo de
53	Lugar cortado de canto	As instituições de corte de borracha	1 grupo de
54		cortador	quatro
55		Atividade do cilindro	1
56	Posição de envolvimento lateral	Mecanismo de coberta lateral	grupo 2 de
57		Cilindro dianteiro	2
58		Posicionando o cilindro	2
59		Cilindro lateral de embalagem da colagem	quatro
60	Estação de transplantação	Cilindro de Rodless	1
61		Gabarito movente da bateria	5 grupos de
62		Cilindro superior e mais baixo	cinco
63		O cilindro de gerencio	1
64		Mecanismo de transplantação	1 grupo de
65	Saco de plástico que posiciona a estação	Fique o componente	4 grupos de
66		stents	1 grupo de
67		Cilindro da pressão	quatro
68		Cilindro superior e mais baixo	quatro
69		O cilindro de aperto	oito
70	Estação de dobramento	Mecanismo de dobramento	2 grupos de
71		Cilindro dianteiro	2
72		Posicionando o cilindro	2
73		Atividade do cilindro	quatro
74		Cilindro superior e mais baixo	2
75		Cilindro movente esquerdo e direito	2
76	Anulando a estação	O módulo da linha central de X	1 grupo de
77		O módulo da linha central de Y	1 grupo de
78		Placa de montagem	1 grupo de
79		Prenda o cilindro	1
80		Almofada da isolação do prendedor	2
81		Mecanismo flexível do alarme	1 grupo de
82		X linha central, motor da linha central de Y	2
83		stents	1 grupo de
84	Sistema da cremalheira	cremalheira	1 grupo de
86	Sistema de controlo	PLC	1 grupo de
87		Tela táctil	1 grupo de
89		Dispositivos elétricos de baixa tensão	1 grupo de
90		Sensor fotoelétrico	102
91		Válvula de solenoide	51

Exigências ambientais

ar comprimido: pressão da fonte de ar (ar comprimido) > 0.5-0.6mpa, consumo máximo de 19L/min, 环境温度 do dryin: 10~35℃
humidade relativa: 5 ~ 55% HORA
fonte de energia: AC220V, monofásico; A flutuação da tensão é menos de ±10%; Fonte de alimentação: 12KW
ar verdadeiro: grau do vácuo: -100kp ~ -70kp, pressão negativa estável, encontrar a produção estável de equipmet

7, instalação e eliminação de erros

Quando o equipamento chega no local da procura, o demander fornecerá o poder, a fonte de ar, o vácuo e os materiais de aceitação para a instalação e a eliminação de erros no local gratuitamente. O fornecedor será responsável para a instalação e a eliminação de erros do equipamento, e realiza a produção experimental de 100, de 500, de 1000 e de 5000PCS para aumentar gradualmente a capacidade de produção;

Name: Única cadeia de fabricação gravação do bloco da bateria da posição 800KG da bateria e máquina de embalagem
Brand: ZeCheng
SKU: ZC-AA-22
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (110 reviews)

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
