Máquina de pressão quente da estação de AC380 V Li Ion Battery Manufacturing Equipment 4

Linha reta da estação da imprensa de Li Ion Battery Manufacturing Equipment Hot

vista geral de 2.1.1 funções

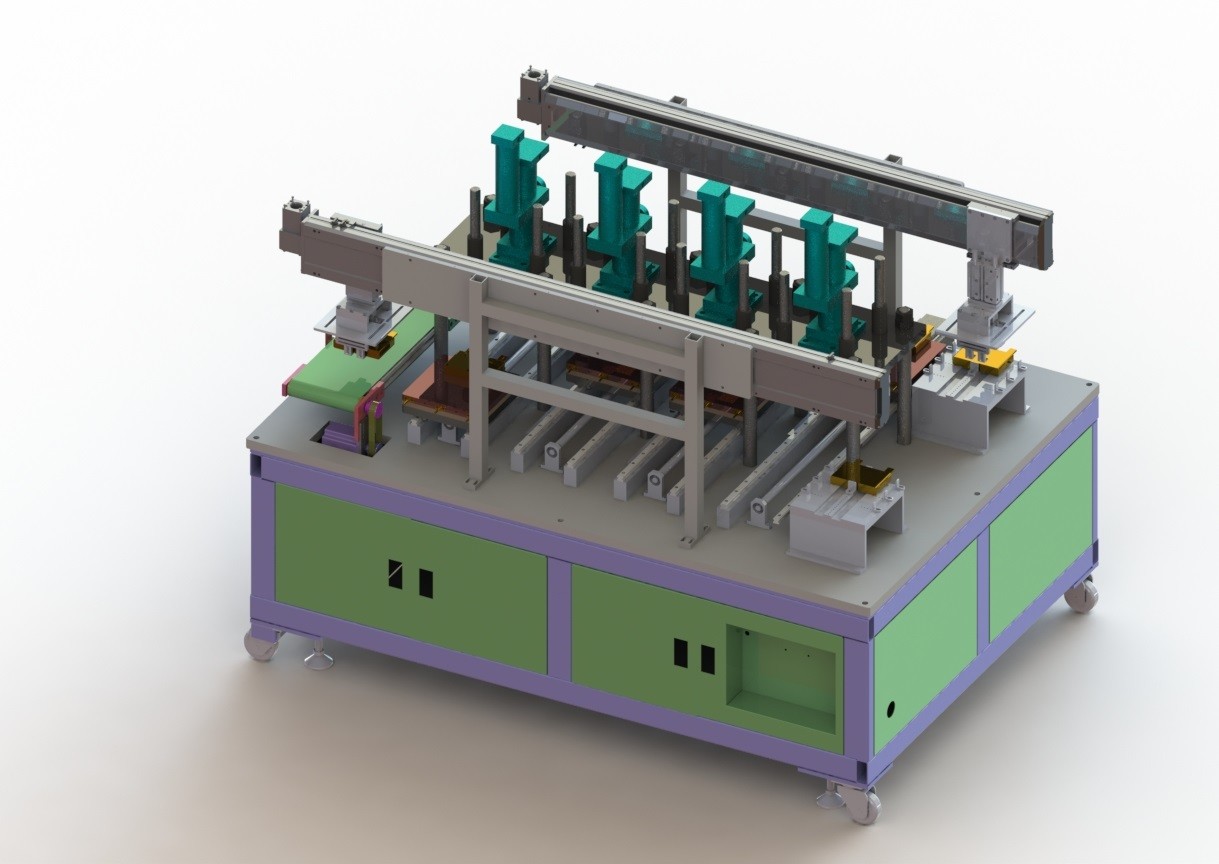

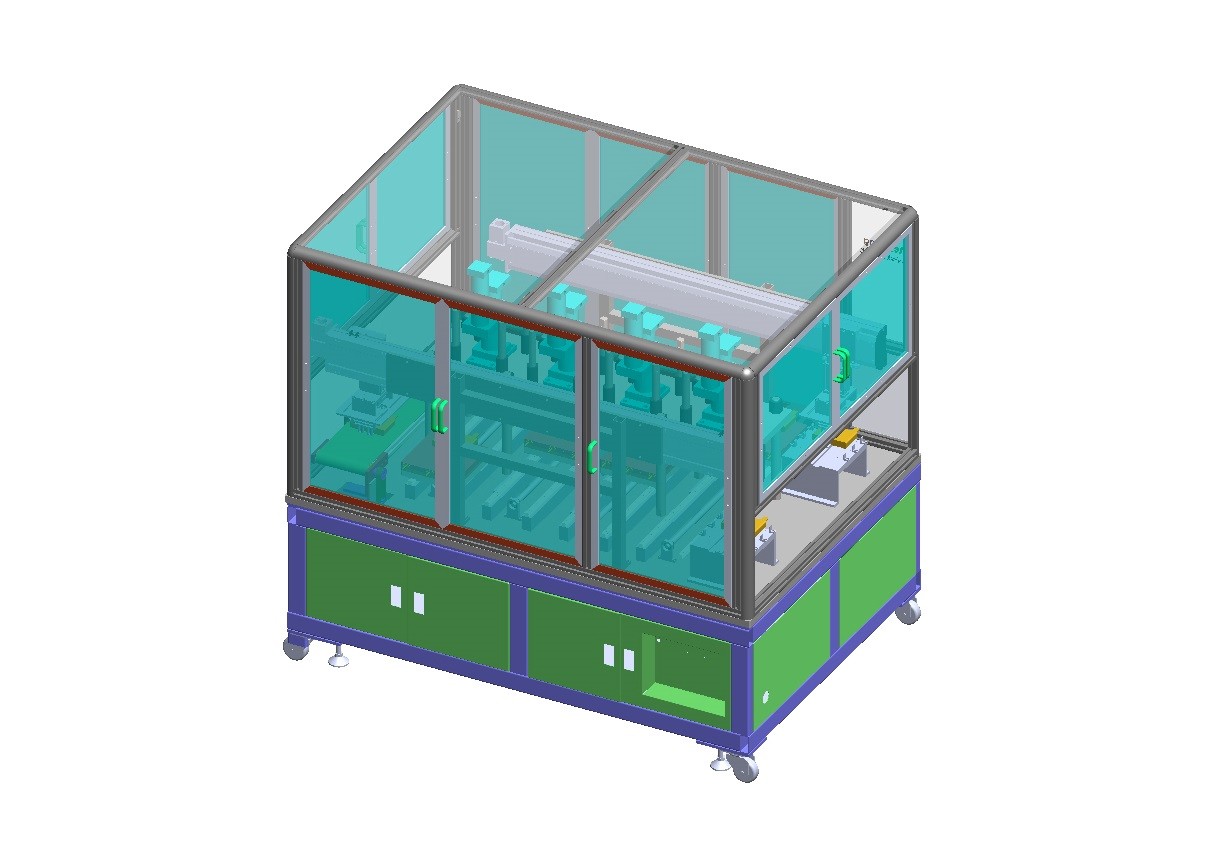

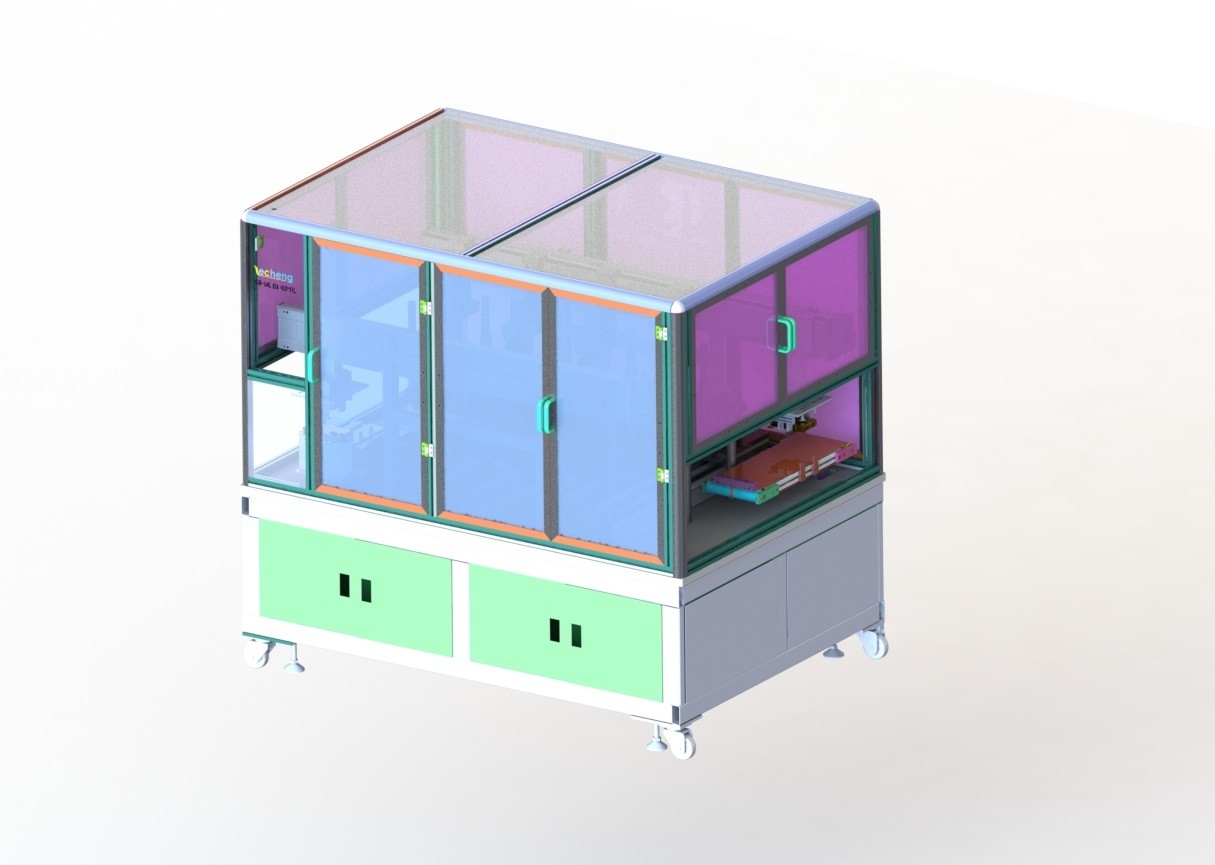

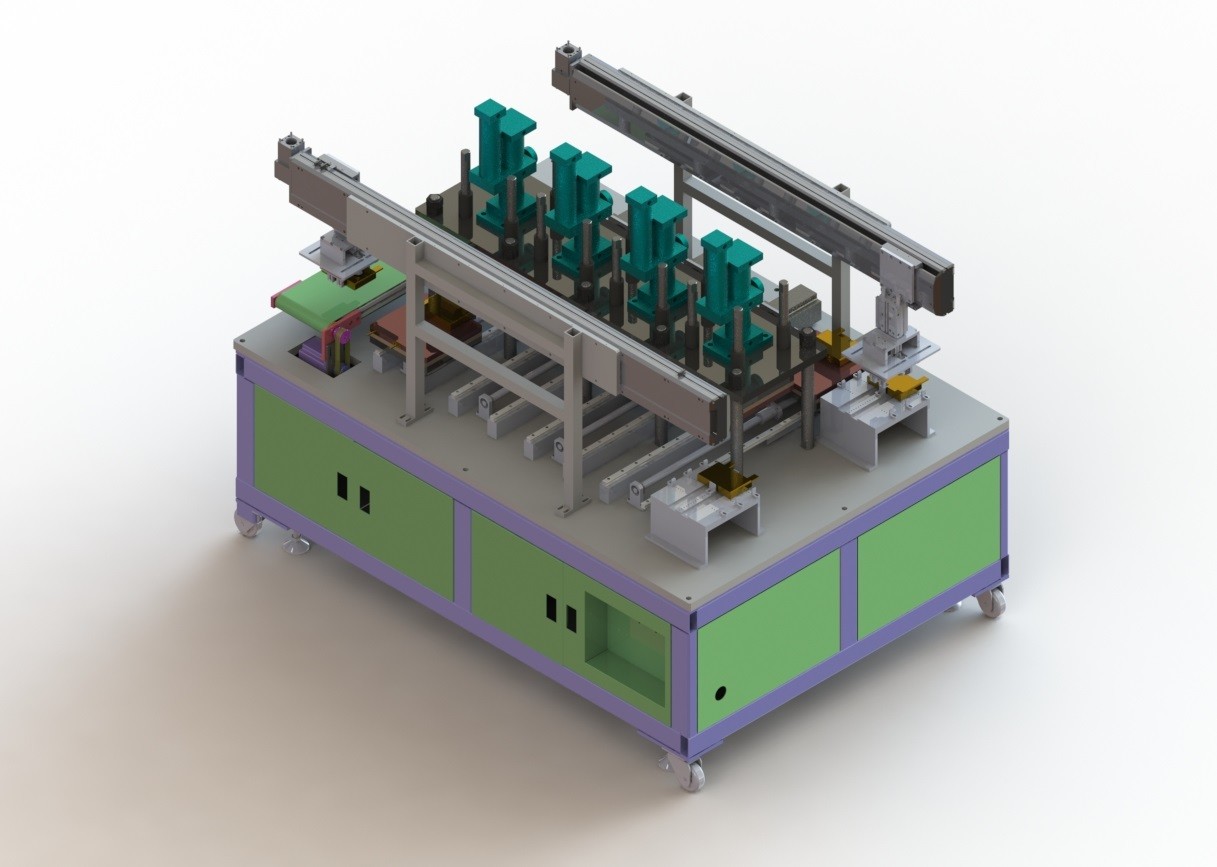

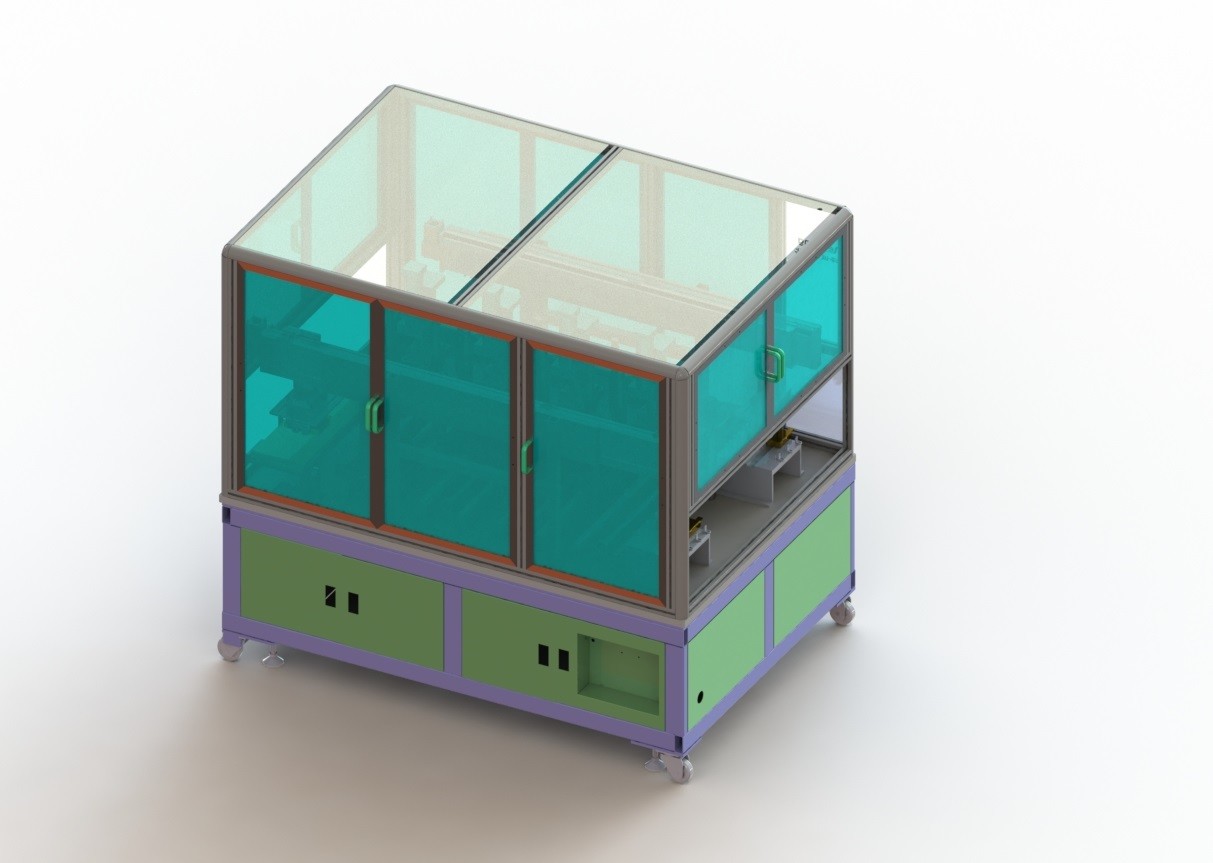

A máquina de pressão quente adota a linha reta tipo de 4 estações, principalmente incluindo a mão mecânica que alimenta e que descarrega, pressionando quente automático, teste do olá!-potenciômetro e o outro função. O sensor no lugar detecta o levantamento com macaco acima da pilha de bateria depois que o produto é no lugar, e a pilha da laminação manualmente está agarrada e posta na estação da pressão quente. A pressão quente dura de acordo com o tempo ajustado, e o teste do olá!-potenciômetro é conduzido depois que a pressão quente é terminada. Refira o plano da disposição como segue:

introdução 2.1.3 de funções principais

1) a única linha da logística da camada é usada alimentando: a máquina de estratificação põe automaticamente uma única bateria em um gabarito da logística, e o manipulador de transplantação de carregamento agarra a bateria e põe-na em um mecanismo de pressão quente;

2) mecanismo de pressão quente: aquecimento da pressão da pilha elétrica;

A) pressão quente: pressão quente sem pálete;

B) paralelismo entre placas de pressão superiores e mais baixas: ≤±0.05mm;

C) em processo da pressão quente, tem a função do ajuste da temperatura. A temperatura da pressão quente pode ser ajustada dentro da escala da temperatura normal a 130℃. A precisão do ajuste é 1℃, e o erro aparente da temperatura é ≤1℃. No processo de produção contínuo, a temperatura quente da pressão é controlada dentro de ±3℃;

D) quando o tempo da pressão quente é stepless e ajustável de 0 a 60s, a precisão do tempo está dentro de ±1%;

E) pré-aquecendo o tempo de elevação da temperatura: o tempo quando a temperatura de superfície da placa de pressão aumenta da temperatura ambiente a 130℃ é ≤30Min;

F) a pressão da pilha pode ser ajustada dentro da escala de 3000-5000kgf. Durante a operação contínua, o desvio da força de cada pilha está dentro de ±0.5%;

G) tratamento da bateria da anti-vara para a placa de pressão: o tratamento da bateria da anti-vara é exigido para a placa de pressão em contato com a bateria desencapada. Durante o processo da pressão quente, não há nenhuma dano ou dobra na superfície da bateria;

3) teste do olá!-potenciômetro: realize o teste do olá!-potenciômetro sob a pressão durante o processo da pressão quente.

A) tensão 0 do teste ~ 1000V ajustável, 0 ~ 1000V ajustável, precisão 1V da tensão, escala atual 0 do escapamento ~ 10mA, precisão atual 1mA, tempo 0 do teste ~ 999s ajustável;

B) o valor atual e o valor da tensão podem ser alimentados de volta ao sistema do PLC ao mesmo tempo para assegurar-se de que a precisão de procure um caminho mais curto o julgamento. O equipamento tem a função da discriminação do NG e da APROVAÇÃO;

C) após procurar um caminho mais curto o teste, o manipulador de descarregamento porá os produtos incompetentes no desperdiça a área para o tratamento manual, e os produtos qualificados serão postos na linha seguinte da logística;

1) poder total: ≤50KW;

2) fonte de alimentação: AC380 V±10% 50HZ, sistema de cinco fios trifásico;

3) ar comprimido: ≥ 0.5mpa da pressão, fluxo ≥12m /h;

4) peso do equipamento: ≤ 2,0 toneladas. Carga à terra: 650kg/㎡;

5) Tamanho total: (comprimento) 2000* (largura) 1400* (altura) 2200; (para a referência somente, específico no tipo);

6) cor da aparência: de acordo com a placa da cor do partido a;

7) eficiência do equipamento: 5PPM (eficiência de funcionamento automático do equipamento, com exclusão de outros fatores);

8) a taxa movente do ≥ 99% do equipamento;

9) ≥ 98% do rendimento de produto;

3. Sistema de controlo elétrico

1) o módulo de posicionamento e o módulo do IO controlam o movimento do eixo e do cilindro da máquina. O sistema é equipado com a função do anti-tardiness para reduzir dano de equipamento causado pelo misoperation dos pessoais.

2) o módulo da porta de série das reservas do dispositivo e do módulo dos ethernet relação, recolhem a informação necessária pelo dispositivo, e por reservas a função de dispositivos ascendentes e a jusante de conexão

compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. En

(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
