Máquina de soldadura do laser da placa de cobertura da bateria, cadeia de fabricação semi auto do bloco da bateria
1, vista geral do equipamento é mostrado na seguinte tabela
| Nome de dispositivo | Máquina de soldadura do tampão quadrado |
| As exigências da fonte de alimentação |
380V±5% trifásico, 50Hz Poder avaliado: ≤12KW Corrente avaliado: ≤60A |
| Exigências ambientais | Umidade 10-90% da temperatura 5-40℃/ |
| Gás de oferta-procura |
Ar < 0=""> Nitrogênio < 0=""> |
| Tempo de funcionamento | 24H (operação contínua) |
| Taxa de falhas | ≤2% (causado somente pelo equipamento) |
| Por cento da passagem | ≥98% (com exclusão dos materiais entrantes anormais) |
| prover de pessoal | 1 pessoa (que carrega e que descarrega) |
| Eficiência do equipamento | 1 PPM ou mais alto |
O equipamento consiste principalmente no anfitrião do laser e na estação de trabalho de solda.

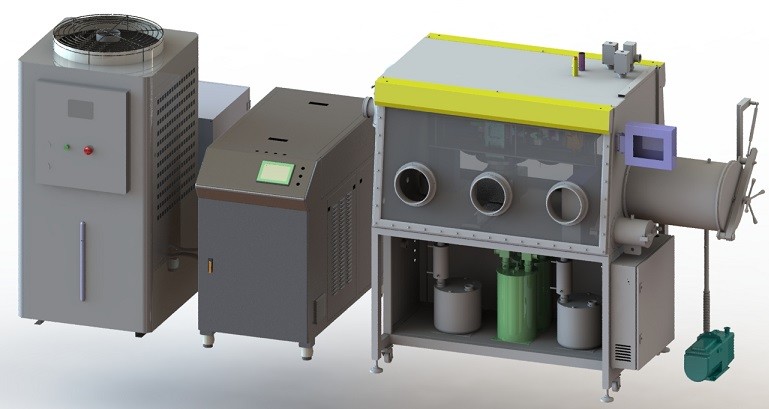

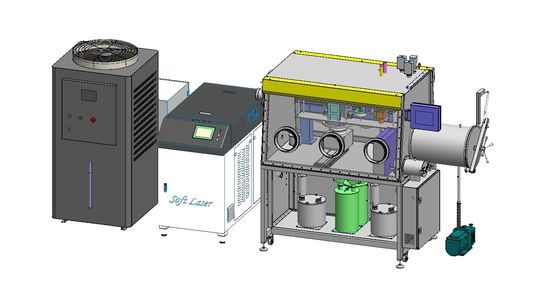

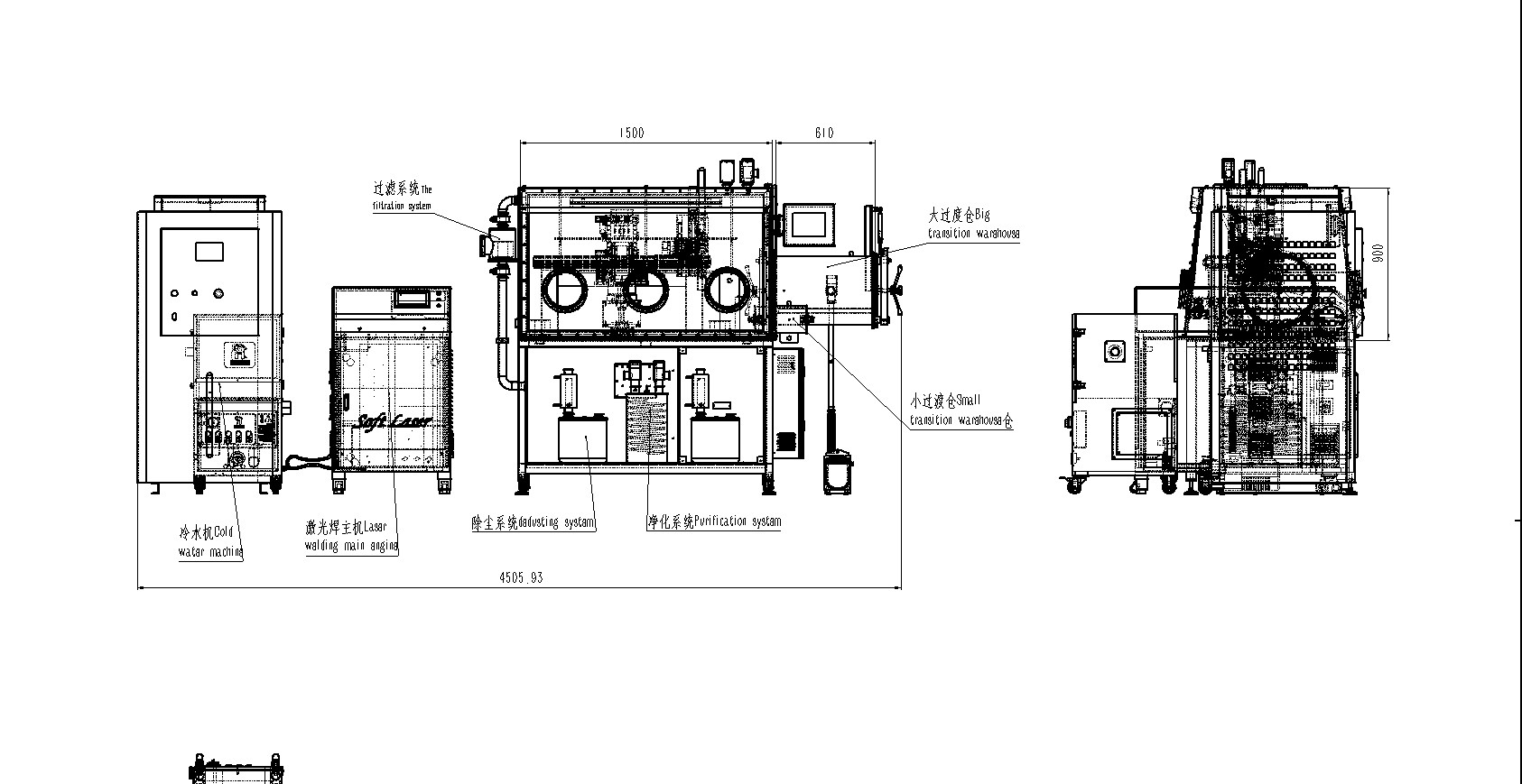

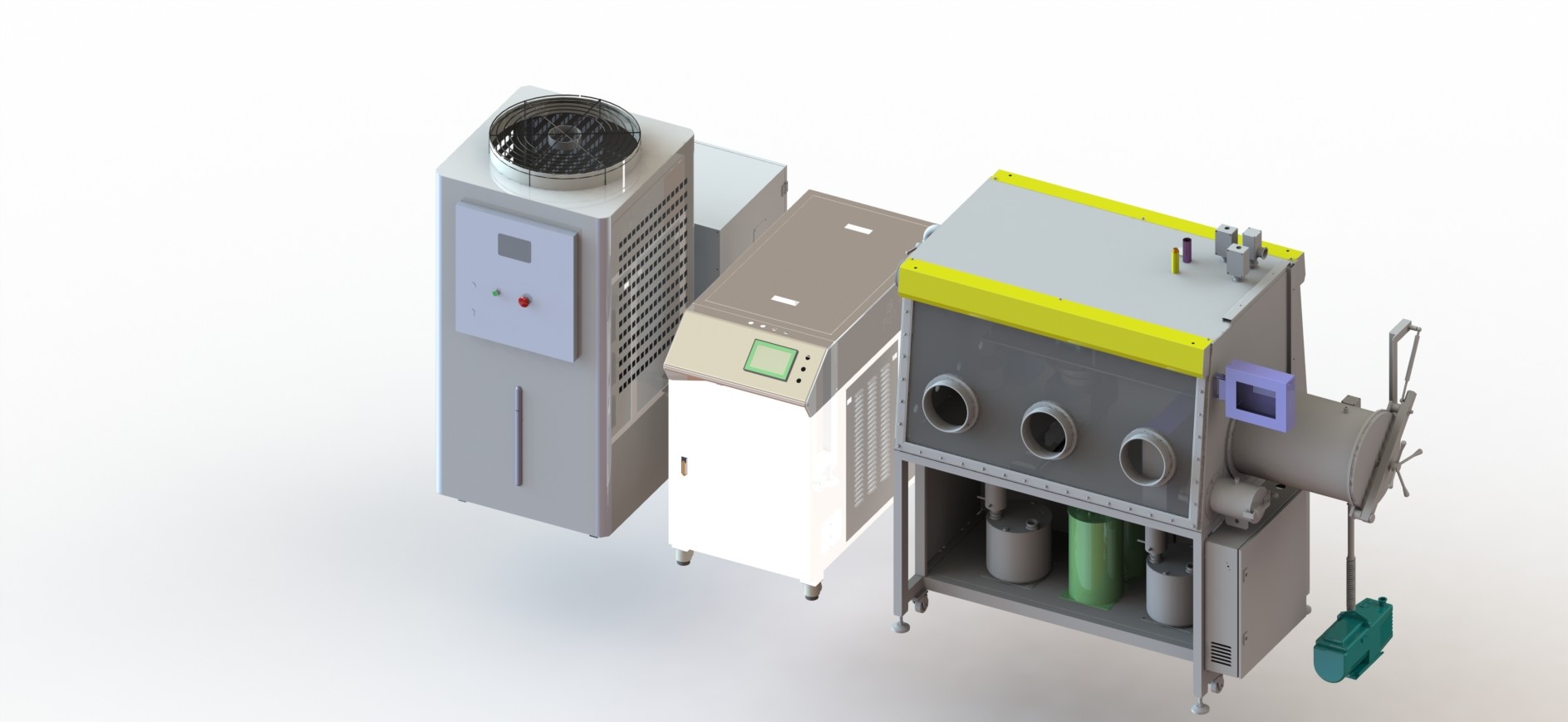

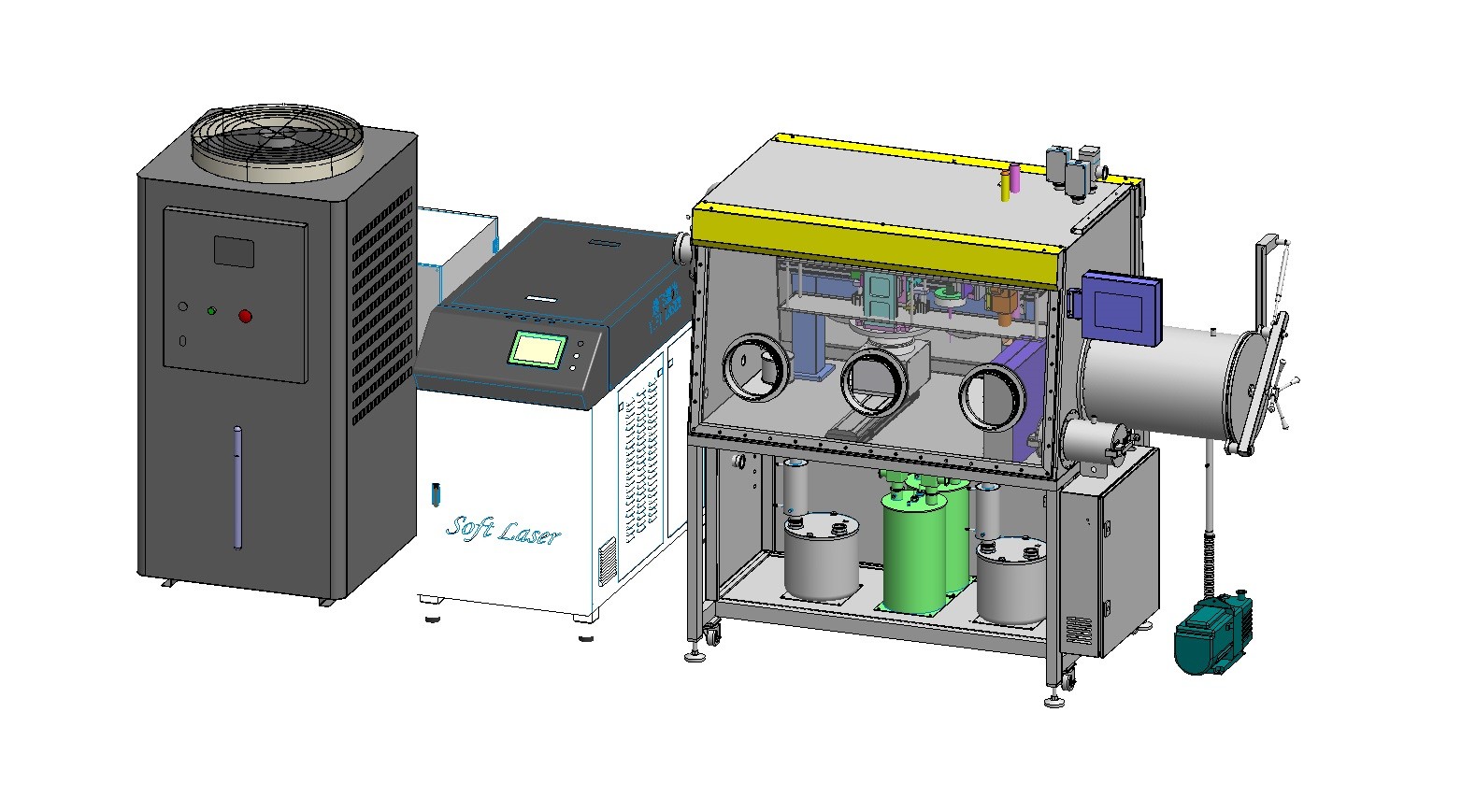

A estrutura do equipamento é mostrada abaixo
3, configuração de equipamento
A configuração principal do equipamento é mostrada na tabela abaixo
| unidade | instruções | Quantidade | |
| Estação de solda | Sistema de solda do dispositivo elétrico | 1 | |
| Sistema do movimento do laser | Linha central três | 1 | |
| Sistema de vigilância | 1 | ||
| Sistema de proteção de solda | 1 | ||
| Sistema de limpeza da poeira | 1 | ||
| sistema de limpeza | colunas | 2 | |
| Sistema de controlo de solda | 1 | ||
| Anfitrião do laser | laser | W Interpublic/2000 | 1 |
| Máquina refrigerar de água | P DOLUYO/2 | 1 | |
| O laser soldou comum | importação | 1 | |
4 , estação de trabalho de solda
A unidade de solda inclui principalmente o sistema do movimento, o sistema de proteção de solda, o sistema de vigilância, o dispositivo elétrico, o sistema de limpeza da poeira e o sistema de controlo de solda. A tabela de solda é mostrada na figura abaixo.
Sistema do motor
O sistema do movimento adota o mecanismo preciso do movimento da três-linha central, e seus parâmetros técnicos são como segue.
| Parâmetros do artigo | Valores típicos |
| O curso da linha central de X | 500 milímetros |
| Viagem de Y | 400 milímetros |
| O curso da linha central de Z | 400 milímetros |
| Linha central de XYZ que posiciona a precisão | +/- 0,01 milímetros ou menos |
| Velocidade da interpolação da linha central de XYZ | 250 mm/s ou menos |
| X, movimentação da linha central de y | Servo motor |
| O motorista da linha central de Z | Servo motor (com freio) |
| A linha central de rotação | 0-360°, 0-100rpm |
Sistema de vigilância
Para a conveniência da eliminação de erros e da monitoração do equipamento, a tabela de solda é equipada com o sistema de vigilância coaxial.
Adote o sistema de vigilância coaxial do CCD, CCD com fio transversal, monitor instalado na tabela de funcionamento, usada para monitorar a qualidade de solda do alinhamento e da solda do workpiece.
Fator da ampliação: ×20
Exposição: 8,5" LCD
Sistema de proteção de solda
A fim impedir soldar a oxidação, para melhorar a taxa de solda da qualidade e da passagem, o equipamento é equipado com o dispositivo de proteção do gás inerte. Adote as tubulações de ar coaxiais ou paraxial, interruptor automaticamente ou manualmente controladas pela válvula de solenoide.
Meio do gás: nitrogênio ou argônio, fluxo do gás etc. e pressão ajustável.
Sistema de controlo de solda
O sistema de controlo de solda consiste principalmente em PLC, relação homem-máquina e assim por diante.
Modo de operação manual do apoio e de operação automática
Queda lenta da elevação lenta do poder do laser do apoio
Modo de solda da função do reparo do apoio
Interpolação linear e circular do apoio
Exposição da contagem da capacidade do único deslocamento do apoio
Velocidade do movimento do apoio e outros parâmetros de solda ajustáveis
Testes e monitoração do sinal do I/O do apoio
Alerta do alarme da falha do tempo real do apoio
Sistema de limpeza da poeira
Oportuno e para absorver eficazmente o fumo e a poeira gerados soldando, mantenha o espaço de trabalho de solda para limpar, e para impedir a influência do fumo e da poeira na qualidade de solda, o equipamento é equipado com um purificador do fumo e da poeira.
O purificador do fumo e da poeira é composto principalmente do porto de fumo, transportando a tubulação, o fã da roda, a tela de filtro e o algodão refinado.
Sistema de solda do dispositivo elétrico:
A fim adaptar-se aos métodos de solda diferentes da tecnologia de solda da bateria, a plataforma de solda do dispositivo elétrico adota uma estrutura de gerencio do motor, que possa realizar a rotação contínua automática do grau 0-360, e o ângulo da rotação pode ser ajustado no tela táctil. A precisão do ajuste não é mais do que -0.1mm (1' na rotação), e a velocidade do ajuste é de 0 a 100rpm, que pode ser ajustado continuamente.
Os parâmetros técnicos principais do purificador do fumo são mostrados na seguinte tabela
| Parâmetros do artigo | Valores típicos |
| Volume de ar máximo | Após 318 m/h |
| A pressão de vento a maior | 290 mbar |
| O ruído | DB 50 ou menos |
| O material do filtro | PTFE |
| Área de filtro | ㎡ 9 |
| Precisão da filtragem | 0,3 1 um |
| Eficiência da filtragem | 99% |
| O diâmetro da entrada de ar | Diâmetro externo Ø 50 milímetros |
| Maneira de limpeza da fuligem | Remoção da cinza + coleção de poeira automáticas da gaveta |
| Volume de coletor de poeira | 20 litros |
| Categoria da proteção | IP55 |
| O peso do | 180 quilogramas |
| tamanho | 650 w * 650 d * h 1419 (milímetros) |
| As exigências da fonte de alimentação |
AC380V, 50 hertz Poder avaliado 4KW Corrente avaliado: 10A Prendendo 3 p + N + PE |
| Exigências ambientais | 5-45 temperatura do ℃; 10-90% umidade |
O anfitrião do laser consiste em um laser, em um refrigerador de água e em um laser da cabeça de solda
O laser USA o laser contínuo máximo da fibra de China. Veja a tabela abaixo para os parâmetros técnicos principais
| Parâmetros do artigo | Valores típicos |
| Potência de saída máximo | MFSC-2000 W. |
| Modo de trabalho | Contínuo/pulso |
| Escala de ajuste do poder | 10% - 100%. |
| O feixe luminoso da saída | Um feixe de luz |
| Fibra ótica |
Comprimento 10m do diâmetro de núcleo 50um QBH comum |
| Instabilidade da energia | Mais ou menos 2% ou menos |
| O comprimento de onda do laser, | 10 nanômetro a 1070 nanômetro + |
| A qualidade da luz | 5 milímetros ou menos. Mrad |
| Tempo de trabalho contínuo | 24 horas |
| Meio refrigerando | Deionized ou água destilada |
| Sistema da calibração | Indicação clara vermelha do semicondutor |
| O peso do | < 300="" kg=""> |
| As exigências da fonte de alimentação |
AC380V mais ou menos 10%, 50/60 de hertz Power7KW avaliado Corrente avaliado: 10A Prendendo 3 p + N + PE |
| Exigências ambientais |
temperatura de 10 e 40 ℃ 10-90% umidade |
O refrigerador de água é padrão equipado pelo laser máximo de China, e adota a unidade refrigerando morna de água do dobro da elevada precisão
Veja a tabela abaixo para os parâmetros técnicos principais
| Parâmetros do artigo | Valores típicos |
| Refrigerando a capacidade | 5 quilowatts |
| O volume do tanque | 100 litros |
| líquido refrigerante | R22 |
| Escala do controle de temperatura da água |
℃ do laser 22 +/- 1 27 +/- 1 ℃ ótico |
| Função do alarme | Nível de água, baixa temperatura, alta temperatura, sobrecarga, etc. |
| As exigências da fonte de alimentação |
AC380V mais ou menos 10%, 50 hertz 3 p + N + PE Poder avaliado 3Kw Corrente avaliado: 10A |
| Exigências ambientais |
5-45 temperatura do ℃ 10-90% umidade |
A cabeça de soldadura do laser adota a cabeça de soldadura especial do laser para o laser importado da fibra.
Características da junção da soldadura de laser:
Projeto modular, substituição de unidade simples e colocação
O espelho da proteção é fácil de limpar e mantém
Projeto selado, proteção eficaz dustproof e impermeável, a longo prazo da contaminação da lente e fibra ótica
A circulação da água que refrigera, assegura contínuo e o trabalho estável, impede a saída da energia de laser da influência da elevação da temperatura
Veja a tabela abaixo para os parâmetros técnicos principais
| Parâmetros do artigo | Valores típicos |
| Colimando a unidade | FC = 100 milímetros |
| Centrar-se sobre a unidade | FF = 200 milímetros |
| A unidade de monitoração | CCD coaxial, ampliação do tempo real 20 vezes |
| Para proteger a unidade | Coaxial ou paraxial |
| Para proteger o espelho | D30 x 2 milímetros |
| O peso do | 2 quilogramas |
6.1Equipment é introduzido
Cara a cara operação, integrada com a única unidade da purificação da coluna, o controle do PLC e a operação do tela táctil, a bomba de vácuo, o apoio, uma caixa fechado com superfície de funcionamento inclinado e janela dianteira destacável de vidro de segurança. Em 99,999% fontes do gás inerte, o índice do oxigênio da água é menos de 1 PPM
6.2Function
O gás inerte na caixa de luva circula através do fã e do purificador de circulação e continuamente é desidratado e deoxygenated
O material desidratado e deoxygenated pode ser regenerado e o processo da regeneração é controlado pelo programa
A substituição da atmosfera na caixa de luva é realizada por uma válvula de limpeza automaticamente controlada
A pressão dentro da caixa de luva é controlada automaticamente pelo PLC, que pode ser ajustado livremente
A bomba de vácuo é exigida para começar automaticamente quando o sistema a precisa, bomba de vácuo pode realizar o regulamento automático ou manual da velocidade, de acordo com a necessidade de ajustar a velocidade de bombeamento do vácuo
Índice do oxigênio da água: menos de 1 PPM;
Material: 304 de aço inoxidável, thickInner de 3mm
superfície: tratamento de aço inoxidável do wiredrawing
Exterior: pintado, branco
Janela dianteira: janela inclinada, vidro de segurança moderado transparente, 8 milímetros grosso
Boca da luva: liga de alumínio, selo do anel-O
Luvas: borracha butílica, espessura 0.4mm, diâmetro 8", comprimento 32"
Filtro: 0,3 mícrons, 1 entrada do gás e 1 tomada do gás
Iluminação da caixa: Luzes do diodo emissor de luz, instaladas na frente de cada janela
Relação: 3 relações à espera, DN 40 KF; 1 relação da fonte de alimentação (220V)
O tamanho interno; 1500mm9 (L)*1000mm (W)*900mm (H)
2) Tanque grande da transição
Tanque da transição
Tamanho: Diâmetro 450mm, comprimento 600mm
Material: 304 de aço inoxidável
Superfície: a superfície interna é escovada, a superfície exterior é pintada (branco)
O acessório
Deslizando a bandeja: 304 de aço inoxidável
Porta: porta dobro, óxido de alumínio anodizado, 10mm grosso, operação vertical, com o mecanismo de levantamento
Calibre de pressão: exposição análoga
Controle
Operação automática do tela táctil da válvula de solenoide, operação automática do tela táctil da válvula de solenoide, uma chave para terminar a operação da grande câmara da transição, a saber vácuo automático e ar três vezes.
Bomba de vácuo de Edward, modelo; RV8, pode ser começado manualmente ou pelo PLC, o caudal é 8m3/h, pode limpar a câmara da transição, e mantém o equilíbrio da pressão da câmara, o vácuo final da bomba de vácuo ≤2x10-1pa, o trabalhador pode ajustar a velocidade da bomba de vácuo.
3) Tanque pequeno da transição
Tanque da transição
O diâmetro é 150mm, o comprimento é 300mm, e o comprimento na caixa é 100mm
Material: 304 de aço inoxidável, cabine destacável,
Superfície: a superfície interna é escovada, a superfície exterior é pintada (branco)
O acessório
Porta: porta dobro, tipo do botão-para baixo, trapézio com a placa móvel da corrediça
Calibre de pressão: exposição análoga
Controle
Operação manual da válvula manual
4)sistema da circulação da purificação do gás 1set
coluna 4.1Purification
Função: hermético, desidratando-se e desoxidando
Material do recipiente: 304 de aço inoxidável
Material da purificação: catalizador de cobre: 5 quilogramas;
Peneira molecular: 5kg
Capacidade da purificação: desoxigenação: 60L; Além do que a água: 2 quilogramas,
Índice do oxigênio da água: menos do que 1ppm
sistema circulatório 4.2The
Gás de trabalho: nitrogênio, argônio, hélio
Capacidade da circulação: o caudal do fã integrado é 90m3/h, que pode ser convertido, e o caudal do fã pode ser ajustado de acordo com o índice da água e de oxigênio.
O gás da recirculação (argônio) deve manter a categoria de acordo com GOST10157-2016.
4.3regeneration
Operação: O PLC controlo automàtica o processo da regeneração
Gás regenerado: gás de trabalho misturado com o gás de hidrogênio (hidrogênio 5-10%)
válvula 4.4The
Válvula principal: DN 40 KF, válvula de ângulo eletro-pneumática
Válvula de controle: a válvula integrada solenoide, reduz a taxa do escapamento
5)Sistema de controlo:
Funções: incluindo o autodiagnóstico, a falha de energia e auto-iniciando características, com controle de pressão e funções adaptáveis; Controlo automático, controle de laço, proteção de senha; Controle de unidade usando o tela táctil do PLC de Siemens.
Controle de pressão: a pressão da caixa de controle e da câmara da transição pode ser ajustada livremente no + pressão de funcionamento de -10mbar, e o sistema pode automaticamente ser protegido além de + -12mbar;
Pedal do pé: controle a pressão do corpo da caixa facilitar a operação do impulso da pressão e da gota de pressão
6)Sistema de exposição: Tela táctil 700 espertos do PLC de Siemens, estado da operação da exposição, pressão da caixa, gravação do sistema, etc.
7)Condição de controle do sistema do vácuo
Bomba de vácuo de Edward, modelo; RV8, pode ser começado manualmente ou pelo PLC, o caudal é 8m3/h, pode limpar a câmara da transição, e mantém o equilíbrio da pressão da câmara, o vácuo final da bomba de vácuo ≤2x10-1pa
8) Analisador do oxigênio
Escala da medida: 0 ~ 1000ppm.
9)Analisador da água
Escala da medida: 0 ~ 500ppm
Tem uma vasta gama de pedidos, especialmente para usuários tais como a fabricação da bateria de lítio e metal-orgânico, que pode restaurar o estado inicial limpando e regenerando o programa, evitando o problema da sucata após uma poluição.
10)Sistema da remoção de poeira
O caudal do fã integrado da remoção de poeira é 90m3/h, e é equipado com o tanque do filtro e a janela de observação do desempenho.
6. Condições da aceitação do equipamento
submissão 6,1 aleatória dos documentos, das ferramentas e da lista de peças de reposição:
| Não. | Nome material (dos dados) | quantidade | Submeta o tempo | nota |
|
1
|
Manual da operação do equipamento: (incluindo o seguinte) descrição do equipamento 2,1 e instruções de funcionamento; equipamento 2,2 manutenção e manual do reparo: Breve introdução do princípio de funcionamento do equipamento; Desenho de implantação e iagram mecânicos gerais do conjunto do componente; Especificação da manutenção da lubrificação; Todo o material de acima tem o chinês e o russo |
1 grupo
|
Na entrega ou antes que o equipamento estiver entregado para uso
|
|
| 2 | Lista de embalagem e certificado do produto | Quando a entrega | ||
| 3 | Diagrama esquemático elétrico, diagrama do programa do PLC | 1/ | Após ter recebido o pagamento completo | |
| 4 | Diagramas pneumáticos no equipamento | 1 | Após ter recebido o pagamento completo | |
|
5
|
Tiragem das peças e de peças sobresselentes vestindo | 1/ | Quando a entrega |
Parte das peças vestindo para fornecer Desenho do tamanho do pdf |
| 6 | O dispositivo elétrico do baseado no anexo de tiragem No.1 | No1,2,3 de tiragem | Quando a entrega | |
| 7 | O dispositivo elétrico do baseado no anexo de tiragem No.2 | No1,2,3 de tiragem | Quando a entrega |
6,2 documentos da aceitação: documentos da pre-aceitação do equipamento e documentos da aceitação final do equipamento.
modelo de 6.2.1 aceitações:
6.2.2 resultados da aceitação: a aceitação será conduzida de acordo com o acordo técnico.
6.2.3 critérios da pre-aceitação:
a pre-aceitação de 6.2.3.1 será conduzida no local do vendedor;
6.2.3.2 os índices do equipamento é completo e intacto, e conforma-se às disposições relevantes do contrato e do acordo técnico;
a pre-aceitação de 6.2.3.3 verificará principalmente as funções, os indicadores técnicos e a aparência do equipamento, e ajustará mais os artigos deconformação da pre-aceitação de acordo com as exigências propostas pelo comprador. Depois que o ajuste é terminado, os bens estarão entregados com o acordo do comprador.
a pre-aceitação de 6.2.3.4 forma o sumário da aceitação;
6.2.4 critérios de aceitação final
os materiais de 6.2.4.1 usaram-se para o teste de aceitação para cumprir as exigências deste acordo;
a aceitação formal de 6.2.4.2 será conduzida 48 horas após a produção normal do equipamento, e a operação contínua será conduzida por 2 horas durante a aceitação. A precisão de classificar produtos será não menos de 95% (à exceção dos materiais entrantes defeituosos), e a taxa da operação de equipamento será nenhuma menos de 90% (à exceção das falhas reparadas dentro de 10 minutos);
a aceitação de 6.2.4.3 será atendida pelos técnicos de planejamento designados por ambos os partidos e o relatório da aceitação será assinado comummente.
7. Direitos e obrigações do vendedor e do comprador:
| Não. | projeto | responsabilidade | Observações (” * “significam o empreendimento do partido) | |
| O comprador | O vendedor | |||
| 1 | Construção da fundação | О | Faça-o como necessário | |
| 2 |
Mistura material no local do vendedor: Bateria (20 PCS) |
О
|
Para para ser fornecido após recepção da observação do vendedor | |
| 3 | transporte | О | ||
| 4 | A manipulação de descarregamento | О | Posição de instalação do lugar e para fixar-se | |
| 5 | Condições de apoio do equipamento | О | ||
| 6 | Construção de encanamento do ar | О |
A pressão deve ser estável e o ar a fonte deve encontrar exigências de parâmetros relevantes |
|
| 7 | Construção elétrica | О | O interruptor de alimentação independente é exigido, e o regulador do poder é adicionado quando necessário | |
| 8 |
Uma fiação Ar sobre |
О
|
A relação separada da fonte do interruptor do ar e de ar é exigida | |
| 9 |
A fiação secundária Prender a não ser acima Preparação do cabo |
О
|
A fiação de superfície da canalização é usada entre máquinas | |
| 10 |
A instalação e eliminação de erros Energia elétrica, ar comprimido, placa de polo, |
О | О | Arrange relacionou operadores, pessoais da manutenção e pessoais técnicos para cooperar |
| 11 |
treinamento 11,1 operadores do trem e pessoal de segurança a opere o equipamento corretamente, de modo que o pessoal da segurança pode corretamente e trate rapidamente falhas de equipamento; 11,2 o treinamento inclui o conhecimento da preservação do sistema de controlo e mecânico inteiros o sistema e fornece materiais de formação; 11,3 resultados de formação: o operador é especializado na operação, e o pessoal de segurança pode tratar as falhas comuns. |
О | О |
O comprador designará operadores e manutenção pessoais. E fixado, não arbitrário substituição; Dois livres as sessões de formação são forneceu Oportunidade (treinamento no comprador), terceira carga: custo de curso.
|
| 12 |
Cláusula da confidencialidade 12,1 ambos os partidos serão obrigou a manter confidencial todos os materiais e documentos técnicos fornecidos perto o outro partido e não deve faça assim sem a permissão do outro partido Alguns meios da transmissão ou escapamento aos terceiros; outros 12,2 que o comprador empreende não fazer assim, nem que permita terceiros copiem o equipamento da classe, carregam de outra maneira todas as perdas causadas ao vendedor. |
О
|
О | |
|
13
|
Serviço pós-venda: 13,1 dentro de um ano da data da assinatura do sumário da aceitação final, o vendedor será responsável para a garantia livre e oportuna para falhas não-humanas (o vendedor chegará no local do comprador 48 horas após ter recebido a observação do comprador); 13,2 mais de um ano, vendedor deve reparo oportuno, somente custo da carga; |
О
|
О |
A época sem problemas do parafuso da bola e do rolamento linear sob normal o uso é 80.000 horas; |
|
14
|
Atualização do produto: Porque venda um desenvolvimento técnico da pessoa, da elevação do equipamento e da melhoria do desempenho, para responder à exigência do vendee vender uma pessoa ao deve ser responsável para a elevação, venda uma pessoa para recolher para transformar o custo do custo somente |
О
|
О
|
|
8. Outro:
8,1 este acordo técnico e seu anexo serão considerados como a base para a fabricação e a aceitação do equipamento e serão ingualmente válidos como o contrato de compra.
8,2 este acordo técnico são feitos em dois originais, com o um guardado por cada partido do vendedor e do comprador, e entrarão a força após a assinatura e a selagem por ambos os partidos.
8,3 matérias não mencionadas neste acordo técnico serão estabelecidas por ambos os partidos com a negociação.
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
