Livro técnico dos acordos do equipamento de produção da bateria
1. Cadeia de fabricação exigências da placa da bateria do saco de projeto
Função
1,1, o dispositivo porão automaticamente a correia de aço na máquina, desgaste que artificial da bobina do volume a correia de aço na caixa de aço automática que forma a máquina de soldadura SongLiaoKou pode, perto com pressão de alimentação automática do manipulador (comprimento de corte da fita de aço exigido pelo cliente) os produtos de aço ajustar os parâmetros, cortando o molde de aço da pressão da correia (a correia de aço após ter formado a forma de “U” é o “músculo”). Agarre o reclaimer do manipulador do reforço, espera. A caixa da chapa de aço feita ação de motor deslizante que move, material de placa de aço automático da garra do manipulador mesmo, na alimentação, seletor espera uma dianteira, tomada espera um manipulador da barra de garra, soldadura automática, molde que automático a caixa de aço no continua o quadro será automaticamente de acordo com a ordem no mesmo sentido (ao redor 100 partes pelo grupo), puro dar um ciclo para trabalhar. (nota: em processo de correr a placa endurecida alimentar com movimento do manipulador da barra de garra é trabalho síncrono, a fim melhorar a eficiência da produção)
1,2, eficiência: caixa de aço soldada minuto de 10 partes, um quadro reforçado aproximadamente 6 segundos.
1,4, características: um trabalhador pode operar-se, a placa artificial do aço da tira, placa de aço da operação em geral pela garra automática do manipulador, molde automático, aplainar automático, conjunto automático fixado, quadro reforçado que solda uma sobrevivência, conveniente e a operação segura, reduz a operação manual e a intensidade do trabalho, eficiência elevada.
2. As exigências técnicas e os parâmetros principais:
2,1, materiais do reforço: 0,5 milímetros x 14 milímetro x L, cada prato pesam aproximadamente 10 ~ 30 quilogramas.
2,2, comprimento moldando: 90 ~ 255 milímetros.
2,3, reforçado comprimento 120 do quadro ~ 290 milímetros, largura 85 ~ 175 milímetros são ajustáveis.
(única cabeça):
3. 2,4, soldadura de ponto, a espessura total de 3 milímetros ou menos.
2,5, máquina de soldadura do ponto: a máquina de soldadura do ponto do billiton do mar. Poder AC380V mais ou menos 10%, 50 hertz + 5% para saídas de potência máximas de HZ.The de 25 kva. Programação da soldadura 25 milímetros. A distância center de solda é ajustável. (dois)
2,6, reforço, a placa do reforço pela parte pela garra automática do manipulador no material, equipamento de soldadura removeram automaticamente as peças, automáticas em ordem após o mesmo puro, fácil transportar e processar usando-se abaixo (ao redor 100 partes pelo grupo), após o relatório da contagem à polícia.
2,7, soldadura de ponto são firmes e seguros.
2,8, posicionando a localização do dispositivo bonde segura, desmontagem durável, fácil.

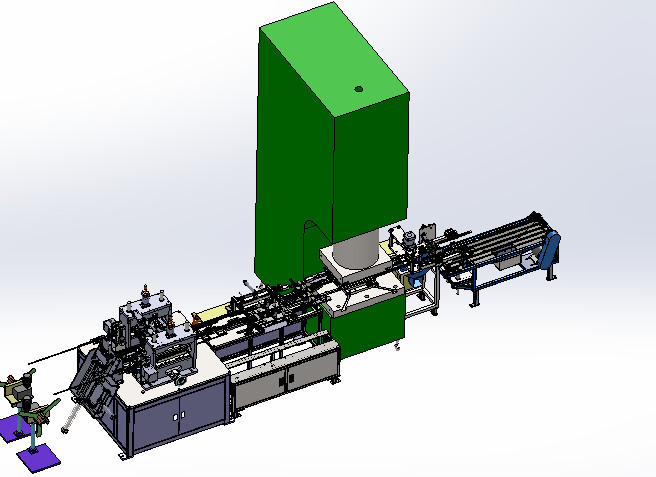

3. caixa de aço automática que forma componentes principais de máquina de soldadura
3,2, parâmetros técnicos do equipamento
|
Especificações da máquina Artigo |
||
| Parâmetros técnicos | eficiência | 10Piece/min |
| O poder total (quilowatts) | 55kw | |
| Operação normal do poder (quilowatt) | 52kw | |
| A outra energia | Fonte de ar comprimido seca | |
| O peso | Aproximadamente 8 toneladas | |
| tamanho | L7500mm*W2300mm*H4000mm | |
3,3, componentes principais do equipamento
| NÃO | Composição do sistema | A configuração de sistema | número |
| 1 | Sistema da cremalheira | 1Sets | |
| estrutura soldada 4040 quadrados do quadro | 1 | ||
| A placa de base | 1 | ||
| 2 | Componente do rolamento | 2Sets | |
| Máquina de rolamento | 2 | ||
| 3 | Corte os componentes do molde | 2Sets | |
| O sistema hidráulico | 1 | ||
| Para cima e para baixo a formação morra | 2 | ||
| Cilindro hidráulico moldando | 2 | ||
| 4 | Componentes soldados | 1Sets | |
| Máquina de soldadura do ponto | 2Sets | ||
| O mecanismo da soldadura | 2 | ||
| O mecanismo da soldadura | 2 | ||
| 5 | Componentes de regulamento de alimentação | 1Sets | |
| Guia linear da prata | 2 | ||
| Parafuso de ajuste positivo e negativo | 2 | ||
| Mecanismo de alimentação Adjust | 2 | ||
| Mecanismo de direção | 2 | ||
| 6 | Componente de alimentação automático | 1Sets | |
| cilindro | 3 | ||
| Guia linear da prata | 2 | ||
| 7 | Componente do conjunto de placa | 1Sets | |
| Agência do transporte da placa | 1 | ||
| Alimentação material | 1 | ||
| 8 | Componentes do rolo da placa | Imprensa hidráulica da única coluna | 1Sets |
| Dispositivo bonde da placa | NSets | ||
| 9 | Componentes multipontos da soldadura | 1Sets | |
| Máquina de soldadura do ponto | 2Sets | ||
| O mecanismo da soldadura | 2 | ||
| O mecanismo da soldadura | 2 | ||
| 10 | Componentes anulando automáticos | 1Sets | |
| Etapa nas instituições de recepção | 1Sets | ||
| 11 | O sistema operacional | PLC-Omron | 1Sets |
| Tela táctil | 1 |
3,4, as peças do equipamento do cano principal

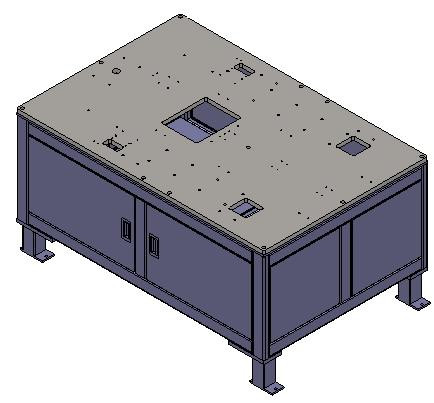

3.4.1Track e sistema do quadro: a estrutura soldada os 40 * 80 quadrados, assegura a estabilidade da máquina, equipada com o copo ajustável do pé e a roda universal, pode ajustar a altura do nível do equipamento, fácil ao movimento do equipamento da máquina, a superfície da laca que coze, corpo que principal do equipamento a aparência yan GSB05-1426-2001-8 PB07 empalidece - cor azul (ferro). A placa baixa USA o chapeamento da superfície da placa de aço processing.(2) o diagrama abaixo

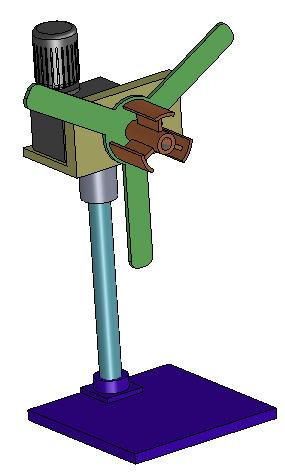

3.4.2, sistema de rolamento: adotando o controlo do motor, o rolamento, sensores postos bobina o diâmetro do disco: 120 milímetros, 450 milímetros no diâmetro. (3) o diagrama abaixo

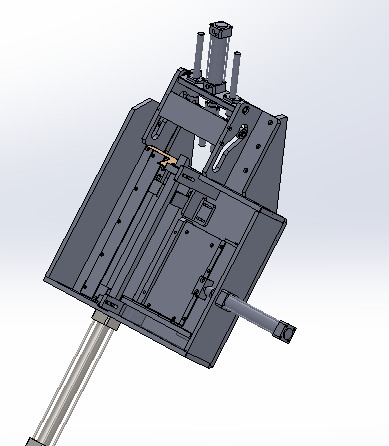

3.4.3, cortaram o sistema do molde: a pressão trouxe a pressão o cilindro de aço, alimentação automática de servo motor (comprimento de corte da fita de aço exigido pelo produto do cliente para ajustar parâmetros), quando ajustar o comprimento das instituições do corte que cortam a correia de aço, transportando o mecanismo cortará a correia de aço na formação morre formar. (4) o diagrama abaixo
3.4.4, componentes de solda: o mecanismo da soldadura com o método de fixo, em torno da distância center pode ser ajustado, o mecanismo da soldadura com o método da atividade, conduzido por pneumático sobre para baixo, saiu e a distância center direita é ajustável. Manipulador após ou mesmo a placa de aço e o aço, mecanismo de solda da soldadura na imprensa. (incluindo a máquina de soldadura do ponto do tinto do passo dois Taiwan, o poder máximo da única saída 25 kva, a programação da soldadura 25 milímetros). (segundo as indicações de figura 5)

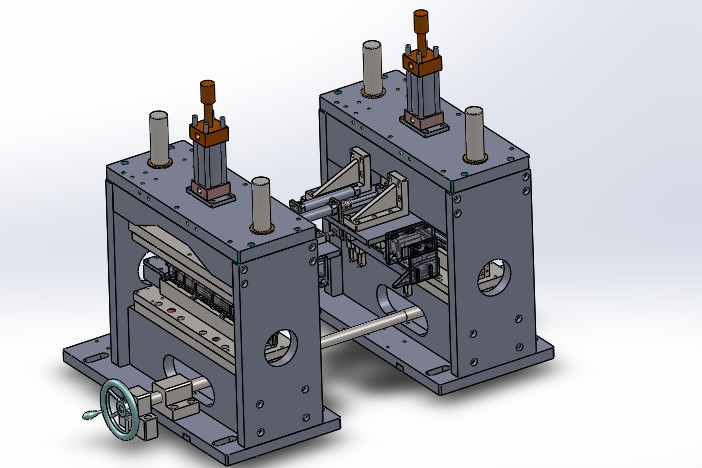

3.4.5, ajustando componentes: o mecanismo de ajuste material é principalmente mesmo a placa do reforço à posição de soldadura, tal como jin espera um fixo após a solda, após conclusão da caixa de aço da soldadura ponto por ponto dos materiais dentro do tao empurrado sobre para o nível seguinte. Está alimentando o mecanismo de regulamento pode ser adaptado aos tipos diferentes da máquina de soldadura da placa de aço, em processo de regular a operação simples, contanto que afrouxe o parafuso de retenção, agitando o punho positivo e o mecanismo de regulamento de alimentação da rotação negativa transforma-se o pequeno grande. Ajuste ao tamanho exigido após ter travado a retenção bolt.(6) do diagrama abaixo
3.4.6, componentes de alimentação automáticos: transporte colocado de alimentação automático dos componentes principalmente e mesmo o componente endurecido da placa. O lugar artificial um determinado número de inclinação endurecida das placas mesmo no componente de alimentação automático, no registro automático endurecido do cilindro das placas e remendará mesmo ao componente de alimentação do controle. (7) o diagrama abaixo
3.3.7, componentes do conjunto de placa: formando a boa armação de aço sob o efeito do cilindro do óleo ao conjunto do embrião do componente e das lãs do conjunto de placa, o embrião de MAO que alimenta usando a rotação três de trabalho que alimenta, melhora a eficiência. Após a conclusão do conjunto na conexão da armação de aço e da placa de aço
O rebite dos cilindros do uso, impede frouxamente
3.3.8, componentes do rolo da placa: moldura do vidro de originais da imprensa hidráulica da coluna de 315 t a única da placa montada que processa pressionando o processo.
3.3.9, componentes multipontos da soldadura: para o processamento multiponto endurecido da soldadura da junção mesmo da placa e do embrião de MAO.
3.3.11, módulo anulando automático: o procedimento depois que a conclusão da placa é recolhida, sobrepõe uma parte, material artificial conveniente.
3.3.12, componentes do controle, fazem à máquina a placa elétrica independente interna da instalação, o escapamento interno switchinstalled, a estabilidade da fonte de alimentação de DC, componentes de circuito da fonte de alimentação, com controle do PLC, relé, dispositivo de controlo do motor, etc. Com a conexão externo, o uso dos conectores e estação terminal. O PLC adota a seção do teto da perfuração do cabo de OMRON.Power. Entre o outro cabo, fiação e encanamento do equipamento nas tubulações de ar mais baixas.
4, meio da energia
4,1, a fonte de alimentação
4.4.1, tensão AC380V, fase monofásica; A flutuação da tensão é menos do que +/- 10%.
4.1.2, frequência 50 hertz.
4,2, ar
2, pressão são 0,4 ~ 0,6 Mpa.
4.2.2, traficam 10 L/MIN, taxa de utilização são 50%.
Condições ambientais do
o dispositivo 5.This nas seguintes circunstâncias pode ser corrido sem problemas.
5,1. A temperatura ambiental: 0 ~ ℃ 40.
a umidade 5,2. 30-80% mas não deve ser nenhuma condensação.
condição da aceitação 6.Equipment
submissão 6.1.Random dos documentos, das ferramentas e da lista de peças de reposição:
| Número de série | Nome material (dos dados) | O número de cópias | Tempo da submissão | Observações |
| 1 | Ferramentas especiais da eliminação de erros e da manutenção | 1 / suporte | Prazo de entrega | Seis grupos da chave 1 do ângulo/tabela |
| 2 |
Manual da operação do equipamento: (incluindo o seguinte); 2,1 instruções do equipamento e manual da instrução; manual do reparo e da manutenção de equipamento 2,2: Breve introdução ao princípio de funcionamento de equipamento; Diagrama esquemático do conjunto mecânico da disposição e do componente; Especificação da manutenção da lubrificação; |
1Set | Antes da entrega ou da entrega do equipamento | Documento eletrónico |
| 3 | Lista de embalagem e certificado da qualificação do produto | Prazo de entrega | ||
| 4 | Diagramas esquemáticos bondes, programa do PLC | 1 / suporte | Após ter recebido o pagamento completo | |
| 5 | Desenhos vestindo das peças e de peças sobresselentes | 1 / suporte | Prazo de entrega | Partes das peças vulneráveis para fornecer desenhos do tamanho do pdf |
| 6 | Utilização de ferramentas: Pacote 23 x 23 do cátodo da roda da roda de Fengong, 25 X.25 cada um para cada um; os sacos X 21, 23 x 23 negativos da roda 21 de Fengong cada para cada um | 副 4 | Prazo de entrega | Desenhos do tamanho do pdf |
documentos 6.2.Acceptance: documentos da aceitação do equipamento, documentos da aceitação final.
modelo 6.2.1.Acceptance: de acordo com o acordo técnico dos modelos no tamanho entrante.
resultado 6.2.2.Acceptance: de acordo com a aceitação do acordo técnico.
critérios 6.2.3.Acceptance:
6.2.3.1. Pre aceitação na cena do partido B;
6.2.3.2. O equipamento está completo e nas boas condições, que são de acordo com as disposições relevantes do contrato e do acordo técnico.;
3.2.3.3. Pre a aceitação do equipamento principal da função, dos indicadores técnicos e da aparência da aceitação pre da aceitação incompetente, proposta pelo partido A de acordo com as exigências de um ajuste mais adicional, o ajuste é terminada com o acordo do partido uma entrega;
6.2.3.4. Sumário da formação pre da aceitação;
critérios de aceitação 6..2.4.Final
6.2.4.1. Os materiais usados na máquina do teste de aceitação são de acordo com as exigências deste acordo.;
6.2.4.2. Produção contínua de equipamento por uma semana após a aceitação formal, aceitação da operação contínua por 2 horas;
6.2.4.3. A inspeção e a aceitação pelos dois partidos designaram a engenharia e pessoais técnicos para participar dentro e assinaram comummente o relatório da aceitação.
7, Party A e Party os direitos e as obrigações do b:
| Número de série | Projeto | Partido responsável | (nota “,” disse o partido do urso) | |
| Primeiro partido | segundo partido | |||
| 1 | Construção básica | О | Quando necessário, execute por favor | |
| 2 | No local do vendedor para ajustar o material | О | Para fornecer a observação do vendedor | |
| 3 | Transporte | О | ||
| 4 | Descarregamento | О | Posição e reparo. | |
| 5 | Condições de apoio do equipamento | О | ||
| 6 | Construção tranquila do ar | О | Exigências para a estabilidade pneumática, fonte do gás cumprir as exigências dos parâmetros relevantes. | |
| 7 | Construção elétrica | О | Exige o interruptor de alimentação independente | |
| 8 |
Fiação preliminar Bocal da fonte de ar |
О
|
Exige a relação independente da fonte do interruptor do ar e de ar. | |
| 9 |
Dois que prendem Fora da fiação Preparação do cabo |
О | Linha à terra da tubulação. | |
| 10 | A instalação e comissão | О | О | Coordenada com a operação, a manutenção e os pessoais técnicos. |
| 11 |
Formação: 11,1 pessoais de formação do operador e da manutenção O funcionamento do dispositivo, a manutenção do pessoal pode ser corretamente e rapidamente Falha do aparelho de manutenção; 11,2 índices de formação que incluem o sistema de controlo inteiro, A manutenção do sistema mecânico e fornece a informação do treinamento Material; 11,3 efeitos de formação: a operação especializada dos pessoais de operação, Pessoais da manutenção a tratar as falhas comuns. |
О | О |
O comprador precisa de especificar o operador, Pessoais da manutenção. E fixado, não pode arbitrariamente mudar; forneça duas oportunidades de treinamento livres (o treinamento) do comprador, as três cargas: custos de curso. |
| 12 |
Cláusula da confidencialidade: 12,1 alguma informação técnica fornecida pelo outro partido ao outro partido O arquivo de dados tem a obrigação manter-se confidencial, sem outro partyLicensing, não em toda a transmissão ou leakageTo da maneira o terceiro; 12,2 o compromisso do comprador não ao próprio, nem permitem imitação quadrada dos itHe a terceira do equipamento, se não do urso. Tão todas as perdas causadas pelo vendedor. |
О | О | |
|
13
|
Após o serviço de vendas: 113,1 da data da aceitação final da data da assinatura, Um ano, o vendedor é responsável para a falha de não - livre e Shi Baoxiu (o vendedor deve, após ter recebido a observação do comprador; 48 horas à cena do comprador; 13,2 mais de um ano, o vendedor reparará prontamente, Carga somente para o custo; |
О
|
О |
Parafuso da bola e rolamento linear Casos normais do uso sem falha O tempo é 80000 horas. |
| 14 |
Atualização do produto: Devido ao desenvolvimento técnico do vendedor, o melhoramento do equipamento e a melhoria do desempenho, devem ser o pedido do comprador ao vendedor devem ser responsáveis para o melhoramento, a carga do vendedor somente o custo da transformação |
О | О | |
8, direitos de propriedade intelectual
8.1. A propriedade intelectual contida neste acordo envolve a modelagem do produto e Party A fornecerá desenhos de projeto e outros dados para o partido da primeira parte, sem a permissão do partido A, o partido B não escaparão a nenhuma empresas e os indivíduos, pelo partido B são responsáveis para todas as perdas ou resultar; Party um único concordam Party B baseado neste acordo técnico sob a finalidade do uso fornecida pelo partido à todos os dados e informação
8.2. O partido B concorda que não fornecerá os desenhos de projeto e a outra informação ou a informação a outras finalidades diferentes do acordo técnico. Se não Party A tem o direito de guardar a responsabilidade correspondente do partido b
5.3. sem a aprovação do partido A, proibe-se fornecer outros clientes exceto o partido A ou party designado pelo partido A na direção do partido A, se não todos dirigem e as perdas indiretas serão feitas pelo partido B.
a propriedade 8.4.The intelectual do equipamento é possuída pelo partido B, e Party promessas de A de não estar no seus próprios, nem permite que todo o outro terceiro copie o equipamento, se não carregará todas as perdas causadas pelo partido B
definição 9.Dispute
As disputas em relação a ou causado por este acordo serão estabelecidas com a consulta ou a mediação. Se a consulta ou a mediação dentro de dois meses sem obter aceitável a ambos os lados dos resultados, a disputa forem estabelecidas pelo arbítrio, o arbítrio com base o na ordenação do arbítrio do contrato de República Popular da China.
10. Quebra de contrato e responsabilidade
Ambos os partidos executarão restritamente suas obrigações respectivas, em uma ruptura dos termos e condições básicos do acordo de, o outro partido é autorizado para terminar o acordo, e tem o direito de reivindicar ao outro partido, executa a quantidade da reivindicação de acordo com a lei de contrato econômica das disposições relevantes.
11. Outro
o acordo 11.1This e seus anexos como a base e a fabricação e a aceitação do equipamento do contrato são ingualmente válidos;
as cópias 11.2.Two deste acordo, Party posses de A uma cópia do. Da data da assinatura dos representantes autorizados dos dois partidos, a data do selo da entrada em vigor oficial.
negociação técnica do acordo 11.3.This.
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
