Calor da bateria 1.5KW - máquina de selagem para a bateria do fosfato do ferro do lítio do polímero

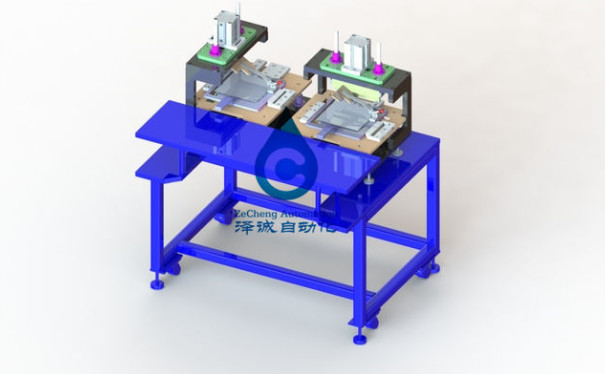

Da bateria semiautomática do fosfato do ferro do lítio do polímero de ZCB04A máquina de selagem superior
1. Introdução de produto: O equipamento é usado principalmente empacotando a parte superior e o lado da bateria de lítio flexível.
O pacote elétrico soldado do núcleo e o filme plástico de alumínio perfurado e cortado são montados para realizar o posicionamento do manual do pacote do núcleo no escudo e postos manualmente o na estação designada do equipamento. O equipamento é empacotado automaticamente na parte superior, no lado e na parte inferior do equipamento, e a bateria terminada é saída.
2, princípio de trabalho: através da tubulação de calor da resistência à cabeça (de cobre), o uso do efeito da condução de calor no material de embalagem da bateria de lítio (filme do alumínio-plástico), sob a ação de alguma pressão, de modo que se transforme aquecimento macio perto do estado de derretimento para terminar a compressão e a fusão.
E não substitua o molde para conseguir o selo superior e o selo lateral.
3. Características principais:
3.1. A proteção da segurança, o projeto originais do anti-permanente, a temperatura do permanente superior e mais baixo podem ser ajustados pelo botão do painel do controlador de temperatura e pelo valor atual da temperatura;
3.2. A cabeça é feita do material de cobre, que tem o bom efeito da transferência térmica, salvar o consumo de potência, melhora a eficiência do trabalho, e salvar a energia comparada com os produtos similares;
3.3. A pressão da cabeça superior e mais baixa pode ser ajustada através da válvula de regulamento da pressão para cumprir as exigências de parâmetros de processo diferentes;
3.4. A cabeça superior e mais baixa é conduzida pelo cilindro e guiada por duas luvas lineares do guia. O movimento superior e mais baixo é flexível e a orientação é exata assegurar o paralelismo do produto após a selagem;
3.5. Aplicável às baterias de especificações diferentes, e fácil ajustar, de nenhuma necessidade de ajustar e substituir a cabeça;
3.6. Quadro de alumínio do perfil, aparência bonita;
A chapa metálica adota o projeto geométrico tridimensional, simples e bonito;
3.7. Tamanho externo pequeno, mesmo e marca de selagem lisa, aparência bonita da borda de selagem;
3.8. See relacionou desenhos técnicos para parâmetros de empacotamento.
3.9. O dispositivo pode realizar o pacote superior, inferior e lateral do tipo uma bateria no mesmo lado da orelha do polo.
3.10. O dispositivo é compatível com a orelha lateral e pacote lateral da bateria do B.
4. Uso
Quando o parâmetro da temperatura alcança o valor ajustado, a pilha à mão colocará a borda de selagem da pilha sob a cabeça à posição de selagem positiva da borda, o interruptor de pé começará, e o cilindro conduzirá a cabeça quente superior para pressionar e encapsular, e o filme plástico de alumínio será aquecido e amaciado, perto do estado derretido. A selagem quente e a ação de friso serão terminadas, e a pilha será removida manualmente.
5. Parâmetros técnicos
5.1. Especificações aplicáveis: selo lateral ≤500mm, selo superior 500mm (que inclui o airbag).
5.2. Comprimento principal: 520mm.
5.3. Largura do selo: padrão 5mm (3 ~ 10mm opcional).
5.4. Espessura da borda: 0,15 ~ 0.3mm (segundo a espessura do filme do alumínio-plástico).
5.5. Calor - temperatura de selagem: 0 ~ 250℃ (ajuste livre da temperatura).
5.6. Precisão de controle da temperatura: ± 2℃.
5.7. Tempo de empacotamento: 2S-3S padrão (ajustável de 0-99s).
5.8. Pressão principal máxima: 3000N
5.9. O paralelismo do encaixe de cobre superior e mais baixo do molde não assegura nenhuma transmissão clara.
5.10. Equipado com o dispositivo protetor para impedir quentes escaldam.
5.11. O equipamento tem funções da operação automática e manual.
5.12. O equipamento é fácil de limpar e substitui o molde de cobre.
5.13. Ar comprimido: 5 ~ 8kg/cm2
5.14. Velocidade de trabalho da pressão de ar: ≥400 épocas/hora
5.15. Fonte de alimentação: AC220V/50Hz
5.16. Poder: 1.5KW
5.17. Dimensão externo: L800x W800x H1900mm
5.18. Peso do equipamento: 500Kg
6. Composição do equipamento
* peças mecânicas: mecanismo principal superior, mecanismo superior da plataforma de funcionamento da cabeça, mais baixo mecanismo principal, grande mecanismo da plataforma da placa, mecanismo do quadro, etc.;
* peças elétricas e padrão:
6.1. Cilindro: AIRTAC/SMC
6.2. Componentes pneumáticos: AIRTAC/SMC
6.3. Relé do tempo: Omron
6.4. Termostato: Omron
6.5. PLC: panasonic
7. Métodos e precauções da manutenção
7.1. Limpe os encabeçamentos superiores e inferiores regularmente para mantê-los limpos.
7.2. Lubrifique as peças moventes da luva do guia da coluna da bola para manter o movimento suave.
7.3. Se não usou-se por muito tempo, limpam a superfície das partes moventes do mecanismo limpo e para pulverizar a superfície com o óleo antiferrugem para a proteção.
7.4. Regularmente verificação os parafusos, porcas, pinos e outros prendedores em todas as peças da máquina para impedir a frouxidão e impedir acidentes da qualidade e acidentes pessoais
regras da operação 8.Safe
81. É proibido restritamente para estender a mão ou outras peças à cabeça, à peça movente da luva do guia da coluna do guia da bola, ou à área perigosa de trabalho durante a operação para causar os ferimentos pessoais. Não são permitidos a dois ou mais povos operar-se durante a operação para evitar ferimento acidental.
(Com uma tampa de segurança, faça todas as partes moventes no interior da tampa para assegurar a segurança pessoal)
8.2. Os técnicos estrangeiros e os pessoais designados não desmontarão e não eliminarão erros do equipamento na vontade.
8.3. Não desmonte componentes de circuito sem permissão.
9. controle de qualidade e serviço pós-venda
9.1. Manutenção da vida, garantia de um ano.
9.2. Depois que a expiração do período de garantia, o vendedor carregará somente horários laborais e taxas de transporte para a manutenção do equipamento. O vendedor carregará somente taxas do custo para a substituição e a compra das peças relacionadas do equipamento.
