Anti máquina da selagem da bateria do fosfato do equipamento de produção da bateria do permanente

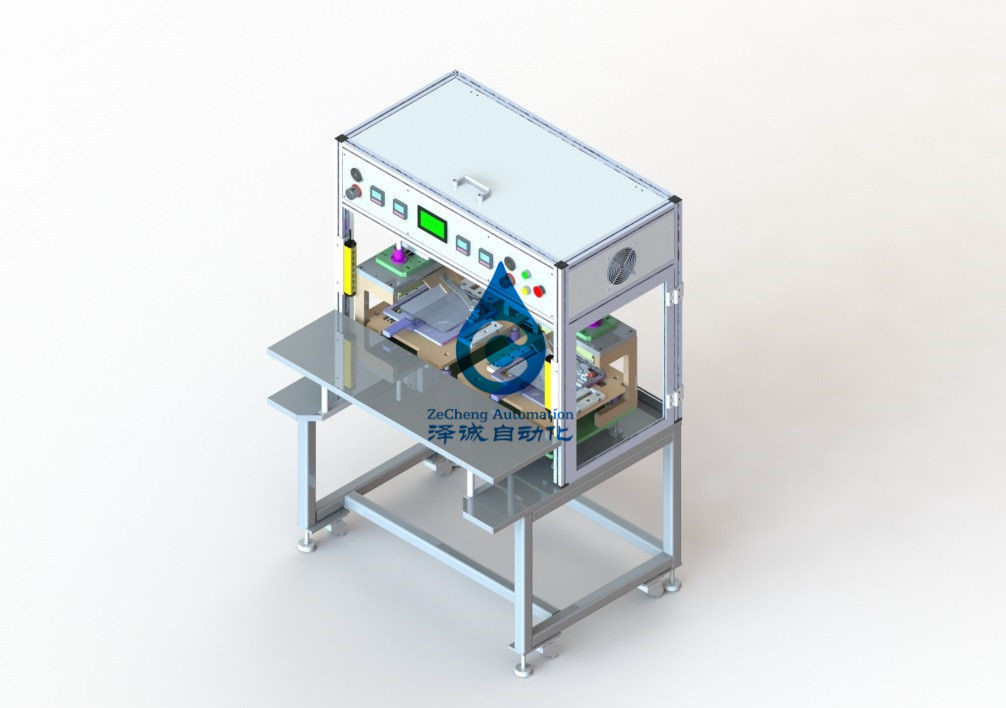

Da bateria semiautomática do fosfato do ferro do lítio do polímero de ZCB04A máquina de selagem superior
1. Introdução de produto: O equipamento é usado principalmente empacotando a parte superior e o lado da bateria de lítio flexível.
O pacote elétrico soldado do núcleo e o filme plástico de alumínio perfurado e cortado são montados para realizar o posicionamento do manual do pacote do núcleo no escudo e postos manualmente o na estação designada do equipamento. O equipamento é empacotado automaticamente na parte superior, no lado e na parte inferior do equipamento, e a bateria terminada é saída.
2, princípio de trabalho: através da tubulação de calor da resistência à cabeça (de cobre), o uso do efeito da condução de calor no material de embalagem da bateria de lítio (filme do alumínio-plástico), sob a ação de alguma pressão, de modo que se transforme aquecimento macio perto do estado de derretimento para terminar a compressão e a fusão.
E não substitua o molde para conseguir o selo superior e o selo lateral.
3. Características principais:
1. A proteção da segurança, o projeto originais do anti-permanente, a temperatura do permanente superior e mais baixo podem ser ajustados pelo botão do painel do controlador de temperatura e pelo valor atual da temperatura;
2. A cabeça é feita do material de cobre, que tem o bom efeito da transferência térmica, salvar o consumo de potência, melhora a eficiência do trabalho, e salvar a energia comparada com os produtos similares;
3. A pressão da cabeça superior e mais baixa pode ser ajustada através da válvula de regulamento da pressão para cumprir as exigências de parâmetros de processo diferentes;
4. A cabeça superior e mais baixa é conduzida pelo cilindro e guiada por duas luvas lineares do guia. O movimento superior e mais baixo é flexível e a orientação é exata assegurar o paralelismo do produto após a selagem;
5. Aplicável às baterias de especificações diferentes, e fácil ajustar, de nenhuma necessidade de ajustar e substituir a cabeça;
6. See relacionou desenhos técnicos para parâmetros de empacotamento.
7. O dispositivo pode realizar o pacote superior, inferior e lateral do tipo uma bateria no mesmo lado da orelha do polo.
8. O dispositivo é compatível com a orelha lateral e pacote lateral da bateria do B.
4. Uso
Quando o parâmetro da temperatura alcança o valor ajustado, a pilha à mão colocará a borda de selagem da pilha sob a cabeça à posição de selagem positiva da borda, o interruptor de pé começará, e o cilindro conduzirá a cabeça quente superior para pressionar e encapsular, e o filme plástico de alumínio será aquecido e amaciado, perto do estado derretido. A selagem quente e a ação de friso serão terminadas, e a pilha será removida manualmente.
5. Parâmetros técnicos
1. Especificações aplicáveis: selo lateral ≤500mm, selo superior 500mm (que inclui o airbag).
2. Comprimento principal: 520mm.
3. Largura do selo: padrão 5mm (3 ~ 10mm opcional).
4. Espessura da borda: 0,15 ~ 0.3mm (segundo a espessura do filme do alumínio-plástico).
5. Calor - temperatura de selagem: 0 ~ 250℃ (ajuste livre da temperatura).
6. Precisão de controle da temperatura: ± 2℃.
7. Tempo de empacotamento: 2S-3S padrão (ajustável de 0-99s).
8. Pressão principal máxima: 3000N
9. O paralelismo do encaixe de cobre superior e mais baixo do molde não assegura nenhuma transmissão clara.
10. Equipado com o dispositivo protetor para impedir quentes escaldam.
11. O equipamento tem funções da operação automática e manual.
12. O equipamento é fácil de limpar e substitui o molde de cobre.
13. Ar comprimido: 5 ~ 8kg/cm2
14. Velocidade de trabalho da pressão de ar: ≥400 épocas/hora
15. Fonte de alimentação: AC220V/50Hz
16. Poder: 1.5KW
17. Dimensão externo: L800x W800x H1900mm
18. Peso do equipamento: 500Kg
6. Composição do equipamento
* peças mecânicas: mecanismo principal superior, mecanismo superior da plataforma de funcionamento da cabeça, mais baixo mecanismo principal, grande mecanismo da plataforma da placa, mecanismo do quadro, etc.;
* peças elétricas e padrão:
1. Cilindro: AIRTAC/SMC
2. Componentes pneumáticos: AIRTAC/SMC
3. Relé do tempo: Omron
4. Termostato: Omron
5. PLC: panasonic
7, métodos da manutenção e precauções
1. Limpe os encabeçamentos superiores e inferiores regularmente para mantê-los limpos.
2. Lubrifique as peças moventes da luva do guia da coluna da bola para manter o movimento suave.
3. Se não usou-se por muito tempo, limpam a superfície das partes moventes do mecanismo limpo e para pulverizar a superfície com o óleo antiferrugem para a proteção.
4. Regularmente verificação os parafusos, porcas, pinos e outros prendedores em todas as peças da máquina para impedir a frouxidão e impedir acidentes da qualidade e acidentes pessoais
