Sistema de alumínio da soldadura de laser para a placa de cobertura de alumínio quadrada ou redonda da bateria
1, vista geral do equipamento é mostrado na seguinte tabela
| Nome de dispositivo | Máquina de soldadura do tampão quadrado |
| As exigências da fonte de alimentação |
380V±5% trifásico, 50Hz Poder avaliado: ≤12KW Corrente avaliado: ≤60A |
| Exigências ambientais | Umidade 10-90% da temperatura 5-40℃/ |
| Gás de oferta-procura |
Ar < 0=""> Nitrogênio < 0=""> |
| Tempo de funcionamento | 24H (operação contínua) |
| Taxa de falhas | ≤2% (causado somente pelo equipamento) |
| Por cento da passagem | ≥98% (com exclusão dos materiais entrantes anormais) |
| prover de pessoal | 1 pessoa (carga e descarregamento) |
| Eficiência do equipamento | 1 PPM ou mais altamente |
2, estrutura do equipamento
O equipamento consiste principalmente no anfitrião do laser e na estação de trabalho da soldadura.

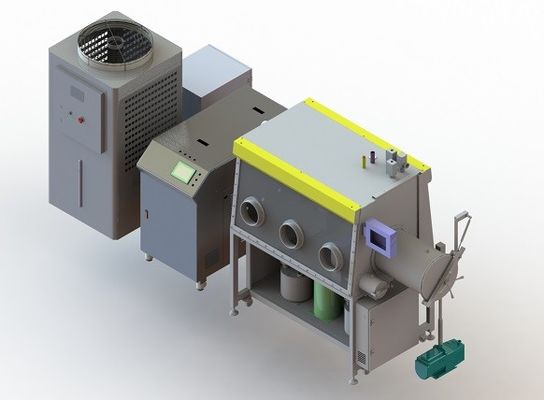

A estrutura do equipamento é mostrada abaixo
3, configuração de equipamento
A configuração principal do equipamento é mostrada na tabela abaixo
| unidade | instruções | Quantidade | |
| Estação da soldadura | Sistema do dispositivo bonde da soldadura | 1 | |
| Sistema do movimento do laser | Linha central três | 1 | |
| Sistema de vigilância | 1 | ||
| Sistema de proteção da soldadura | 1 | ||
| Sistema da limpeza da poeira | 1 | ||
| sistema da limpeza | colunas | 2 | |
| Sistema de controlo da soldadura | 1 | ||
| Anfitrião do laser | laser |
China Max/2000 w |
1 |
| Máquina refrigerar de água | P DOLUYO/2 | 1 | |
| Junção soldada do laser | importação | 1 | |
4, estação de trabalho de solda
A unidade da soldadura inclui principalmente o sistema do movimento, o sistema de proteção da soldadura, o sistema de vigilância, o dispositivo bonde, o sistema da limpeza da poeira e o sistema de controlo da soldadura. A tabela da soldadura é mostrada na figura abaixo.
