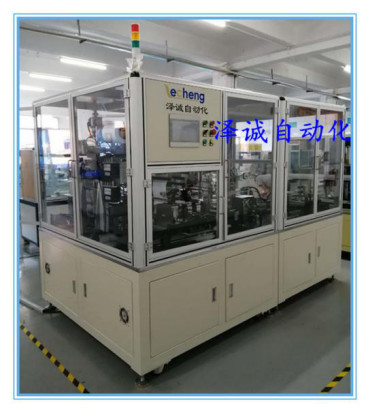

Máquina de estratificação automática de Ion Battery Production Line Fully do lítio
1. perfil do equipamento:
introdução 1,1 às funções e aos princípios do dispositivo:
Este equipamento termina o processo automático da laminação de bateria do poder, e suas funções principais incluem a alimentação da folha do polo, a laminação, a bobina da cauda, o esparadrapo e anular. Diafragma ativo desenrolando, através do rolo da transição, o mecanismo vertical da tensão na tabela de estratificação principal. A tabela principal da laminação conduz o diafragma para mover-se para a frente e para trás, dobrando-se em uma forma de Z e colocando o polo. Manipulador positivo e negativo da caixa do filme do polo positivo e negativo para remover o filme do polo, através da plataforma de posicionamento secundária que posiciona, exatamente pilha sobre a plataforma principal da laminação. Após o empilhamento ao número ajustado de partes, pare de laminar, bobina automática da cauda, fita do saco U da borda, automaticamente para baixo à plataforma de descarregamento.
2. Funções do equipamento e parâmetros técnicos
|
Especificações da máquina projeto |
ZCCE04A-01 | |||
| Empilhando a velocidade (microplaqueta do s) | 1,2 segundos/parte | |||
| Precisão do alinhamento entre o polo e o diafragma | Desvio ≤±0.5mm do centro (longitudinal) | |||
| Diafragma à precisão do alinhamento do diafragma | O desvio do alinhamento do fim é menos do que ±0.3mm | |||
| Única precisão do alinhamento da microplaqueta | +/- 0,3 milímetros | |||
| Precisão total do alinhamento dos polos | +/- 0,5 milímetros | |||
| Tempo auxiliar da conclusão de uma única pilha (s) | Tempo de enrolamento ≤5s da única cauda do regaço (se enrolar o tempo é acumulado sobre muitas voltas), e tempo de envolvimento ≤70s | |||
| Tempo de funcionamento do elétrodo uma vez instalado (h) | 0,5 | |||
| Número de laminado | Pode ser ajustado | |||
| Externalizando o diafragma | Número do diafragma ajustável | |||
| Maneira de terminação | Fita do envoltório U da borda | |||
3. Ambiente do uso do equipamento
(1) ar comprimido: 0,4 ~ 0.8mpa (4-8kgf/cm2), caudal: 280L/min;
(2) exigências do vácuo do equipamento: grau do vácuo: -101kp ~ -50kp, caudal: 8L/S;
coleção de poeira (de 3): o partido b terá um exaustor no equipamento e reservará uma relação da remoção de poeira;
(4) temperaturas ambientais: 20 ~ 35℃;
humidade relativa (de 5): 5-55% HORA;
(6) limpeza ambiental: nenhum gás corrosivo, líquido ou gás explosivo no local;
fonte de alimentação (de 7): AC220V, monofásico; A flutuação da tensão é menos de ±10%; Fonte de alimentação: 6KVA.
