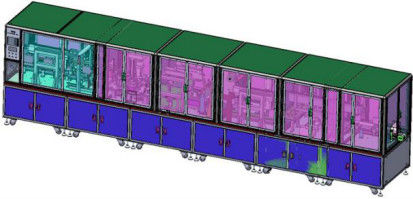

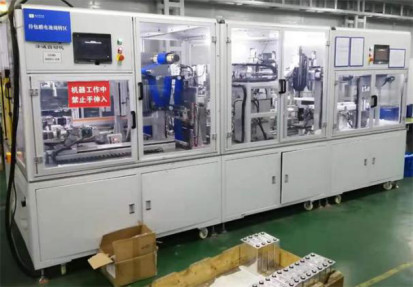

Máquina de fita adesiva de alumínio do escudo da estação dobro automática de Ion Battery Assembly Line Fully do lítio
1. Funções do dispositivo
É usado principalmente para o envolvimento de alumínio quadrado do escudo da bateria, incluindo a bateria automática que alimenta, varredura do código, envolvimento do escudo, remendo da isolação, detecção do tamanho da aparência, teste de isolação, anular, etc. Esta linha do envolvimento é linha automática do envolvimento, há um canal incompetente da saída da bateria, e os dados relevantes da detecção são gravados automaticamente.
2. Exigências dos parâmetros de processo do equipamento
| projeto | especificações |
| Pressão de medição da espessura | Ajustável de 200 a 800Kgf, precisão ±20kgf, definição 0,1 KGF |
| Pressão de medição da largura | Ajustável de 5 a 20Kgf, precisão ±1kgf, definição 0,1 KGF |
| Pressão da medida da altura (coluna do polo e coluna do polo) | 0.5~5Kgf ajustável, precisão ±1kgf, definição 0.1kgf |
| Precisão dimensional da medida | ±0.01mm, com uma definição de 0.001mm |
| Única capacidade de máquina | 12 PPM ou mais altos |
| Uma taxa ótima | 99,5% ou mais alto |
| Taxa da sucata | 0,01% ou menos |
| Taxa da rotação do dispositivo | ≥98% (falha causada pelo equipamento único) |
| MTBF falha-livre médio do tempo de funcionamento | 5 horas ou mais |
| O ruído da máquina | ≤75dB (um medidor da parede exterior do equipamento) |
| O rolamento de motor | 1,2 T/㎡ ou menos |
3. Parâmetros elétricos do equipamento
3,1 exigências básicas do parâmetro
|
Linha nome do corpo
|
O ar comprimido | vácuo | A temperatura do ambiente | Umidade ambiental | O rolamento à terra | Poder do equipamento |
|
máquina de testes do envelope da Dobro-estação |
Após 28 m/h/0,4 0,7 MPa | Após 15 m/h - 80 KP ~ - 90 KP | 20 ~ ℃ 35 | 5 ~ 55% HORA | > 1200 quilogramas/㎡ | AC380V, trifásico; A flutuação da tensão é menos de ±10%; Fonte de alimentação: 30KVA |
3,2 exigências da rota de ar (o vermelho representa o encanamento principal, o verde representa a tomada da rota de ar, e o amarelo representa a tomada de ar à espera), o encanamento estão diretamente acima da linha da logística.
| Linha nome do corpo | Número de tomadas de ar para ar comprimido (verde) | Tomada de poder (amarela) | Tomada do vácuo (azul) | Especificação (milímetros) |
| máquina de testes do envelope da Dobro-estação | 6 | 6 | 3 | Φ12 |
