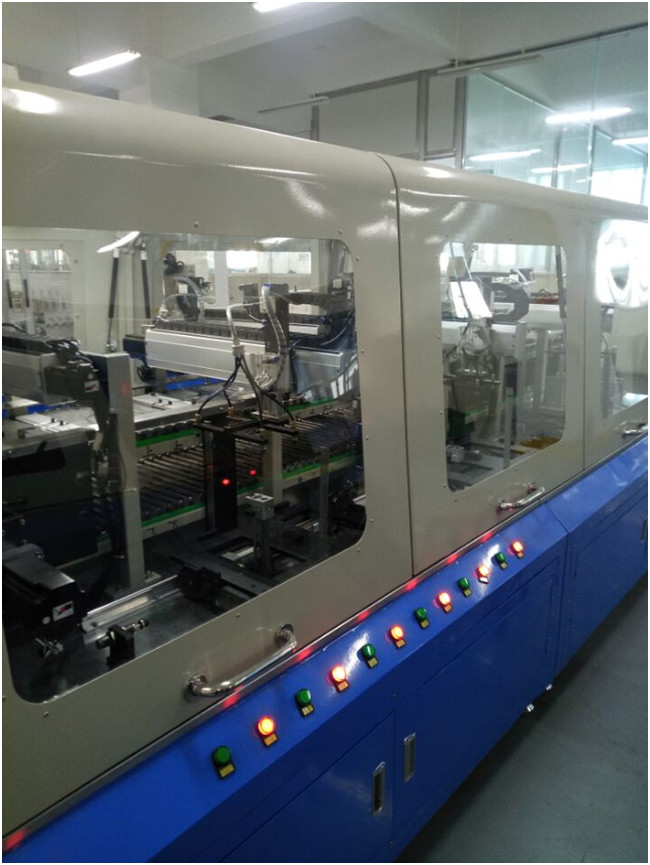

Cadeia de fabricação automática máquina de emenda da bateria de íon de lítio da detecção de Polo

Cadeia de fabricação automática máquina de emenda da bateria de íon de lítio da detecção de Polo

1. Funções do equipamento

1. Esta máquina automática da detecção é usada para realizar o arranjo dos elétrodos (negativos) positivos classificados da bateria, e o processo do todo é terminado automaticamente.
2.
3. 1.1. Esta máquina automática especial da detecção é usada para realizar o peso e a classificação de uma variedade de fatias do polo, que é apropriada para especificações de produto:

1.2. A batida total da produção do plano automático da detecção é: tabuleta 3s/; 20 PPM

1,3 o plano automático especial da detecção têm as características da eficiência alta da produção, da manutenção estável da operação, da confiança, a simples e a conveniente, e podem cumprir as exigências do partido a para a produção contínua de 24 horas, com sua eficiência contínua detalhada ≥90% da produção ou ≥21.6 horas/dia;

1,4 que o equipamento pode se adaptar à produção de produtos de várias especificações, e o tempo exigido para substituir o modelo do produto durante a produção do equipamento não deve exceder 15 minutos;

1,5 os materiais entrantes das placas positivas e negativas da bateria são do tipo do compartimento. Quando as placas da bateria são detectadas para ser usadas acima, o alarme automático lembrará os trabalhadores mudar a caixa de reabastecimento e continuar a trabalhar.

2. Proposta técnica

Neste esquema, a caixa material do elétrodo da bateria adota a mesma caixa material que o separador de peso, que pode ser substituído por se. O manipulador agarra automaticamente a parte de polo da caixa e dos fósforos materiais correspondentes ele de acordo com os parâmetros da configuração ajustados no tela táctil. Depois que a conclusão da linha de transmissão moverá automaticamente uma distância, será equipado com um bloco da bateria para transportar a bateria fora do equipamento

estação de carregamento 2,1 automática da folha do polo da bateria

É usada para realizar a alimentação automática da folha do polo da bateria, que é composta do mecanismo de alimentação do compartimento de carregamento.

mecanismo de alimentação 2.1.1 do compartimento da carga

O sistema de alimentação adota o método da alimentação pelo compartimento, e há um total de 1 alimentação do compartimento. Enchido com os polos à mão quando trabalhar o compartimento for carregado no entalhe de posicionamento do mecanismo de alimentação, o sensor da detecção detecta que o compartimento é no lugar, o manipulador começa a remover o material, o sensor da detecção detecta que o compartimento vazio é no lugar, e o sistema envia um sinal de alarme informar o operador para substituir o compartimento. Há 6 tipos de caixas materiais de acordo com a classificação.

2.2. Manipulador de tomada material linear

Agarrar adota o método da sução do vácuo; O servo motor conduz o manipulador da adsorção do vácuo ao movimento em uma linha reta no trilho de guia. Fatia do polo da garra da posição do implementar 6. A fim evitar a situação da laminação contínua durante o desenho do vácuo, um fã deionizing é ajustado na posição de alimentação para eliminar a laminação contínua durante o desenho purgando o vento iônico.

linha do transporte de correia 2,3

A linha do transporte de correia é usada para realizar a transmissão do piso da folha do polo da bateria, que é composta do motor, do redutor, da embreagem eletromagnética e do conversor de frequência. Quando a folha do polo da bateria é transportada à posição correspondente junto com a linha de transmissão, as funções diferentes estão realizadas pela estação correspondente.

3. Descrição do equipamento principal usada

3.1. Mecanismo de alimentação: 6 grupos, consistindo no compartimento da polo-carga e o sensor da detecção, etc., com componentes pneumáticos da empresa de Japão SMC, do sensor da detecção da empresa de SUNXI ou de OMRON, e do resto projetaram e produziram pela empresa do zecheng.

3.2. Manipulador de alimentação linear: 1 grupo, composto do dispositivo do movimento linear, para cima e para baixo o mecanismo do movimento, o dispositivo de sução do vácuo, o fã deionizing, o sensor da detecção, etc., componentes pneumáticos usando produtos de SMC do japonês, sensores da detecção usando produtos de SUNXI ou de OMRON, o resto pelo projeto da empresa do zesheng e a produção.

linha do transporte de correia 3,3: 1 ajustado, consistindo no motor, o redutor, o conversor de frequência, a correia transportadora, o mecanismo de tensão, o perfil de alumínio, etc., o motor e o redutor é feito dos produtos da empresa oriental de Japão, a correia transportadora é feita dos produtos da empresa do habasit de Suíça, e o resto é projetado e fabricado pela empresa do zecheng.

sistema de controlo 3,4 bonde: sistema de controlo bonde: 1 ajustado, incluindo o PLC, o tela táctil, o armário de controle bonde e os componentes bondes de baixa voltagem, etc., PLC, etc., é usar produtos do omron de Japão, e o tela táctil é usar o tongtai do kunlun.

4. Confiança do sistema

4,1 ao projetar o esquema, a confiança do sistema é considerada principalmente: alarme antiparasitário, de sistema, proteção chain da proteção de segurança e do sistema, etc.;

4,2 na medida do possível, componentes seguros seletos: SMC para componentes pneumáticos, yamanshe para o motor, OMRON para o sensor, OMRON ou mitsubishi para o PLC;

4,3 projeto, conjunto restrito e procedimentos de eliminação de erros para assegurar o sistema são perfeitos e seguros;

5. Outras exigências

fonte de alimentação 5,1: 3 fase 380V, 60Hz, quarta terra da fase;

ar 5,2 comprimido: 0.5mpa, ± 10% da flutuação da pressão de ar.

5,3 dimensões totais do equipamento: 1700*1000*1800 (comprimento * largura * altura)
