Máquina eficiente alta do remendo do PVC de Ion Battery Assembly Line Automatic do lítio
1. Este sistema será revestido alimentando o rastejamento das pilhas do manipulador ao sistema após a tomada da entrega, a bateria está no sistema do cordão do movimento e da pasta do PVC antes de posicionar, conduzido transportando a linha posicionar, posicionando a parte isolada PVC do quadrado da tampa da pasta, após a conclusão da pasta após a conclusão da bateria para continuar o fluxo dianteiro, fluxo às extremidades do cordão pela picareta artificial;

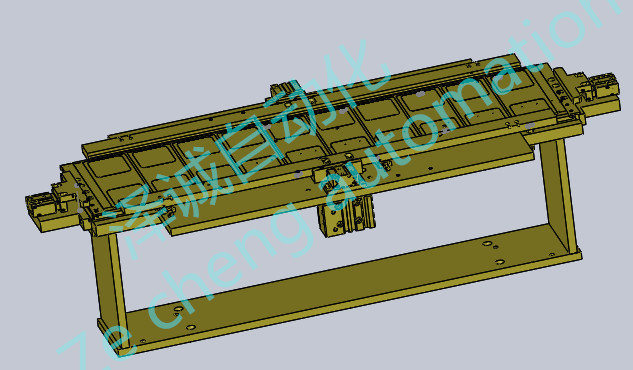

2. O sistema inclui: 1 grupo de manipulador de alimentação da bateria, 1 grupo de sistema da pasta do quadrado do PVC, 1 grupo de transmissão da bateria e sistema de posicionamento;
3. Exigências técnicas:
3,1 a exigência material do prendedor do manipulador são PE;
3,2 a precisão repetitiva do movimento do sentido da X-linha central do manipulador são ±0.1mm
3,3 a precisão repetitiva do movimento do manipulador no sentido da Y-linha central são ±0.1mm
3,4 a precisão repetitiva do movimento do manipulador no sentido da linha central de Z são ±0.1mm
probabilidade 3,5 da gota =0% do prendedor da bateria e da bateria
4. Lista da configuração
| O número de série | O nome do | O número de | tipo |
| Bateria que segura o manipulador | Servo motor | 2 | panasonic |
| parafuso | 2 | HIWIN | |
| Guia linear | 4 | HIWIN | |
| O cilindro de aperto | 1 | SMC | |
| dedos | 1 | Processamento não padronizado |

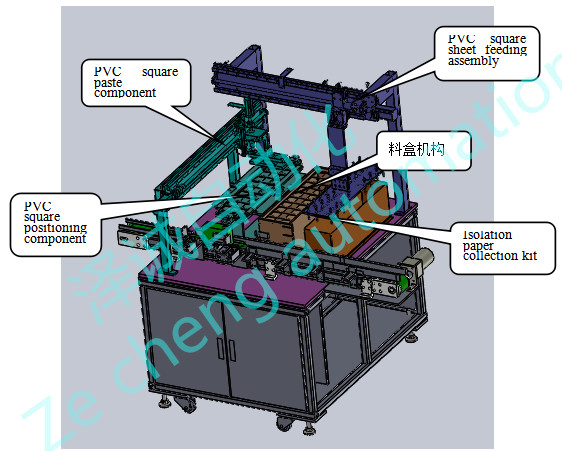

5. Filme do quadrado do PVC que cola o sistema: inclui principalmente um mecanismo material da caixa, componente de alimentação do filme do quadrado do PVC, filme do quadrado do PVC que posiciona o filme do componente, do quadrado do PVC que colam o componente, e o componente da coleção do papel do isolamento

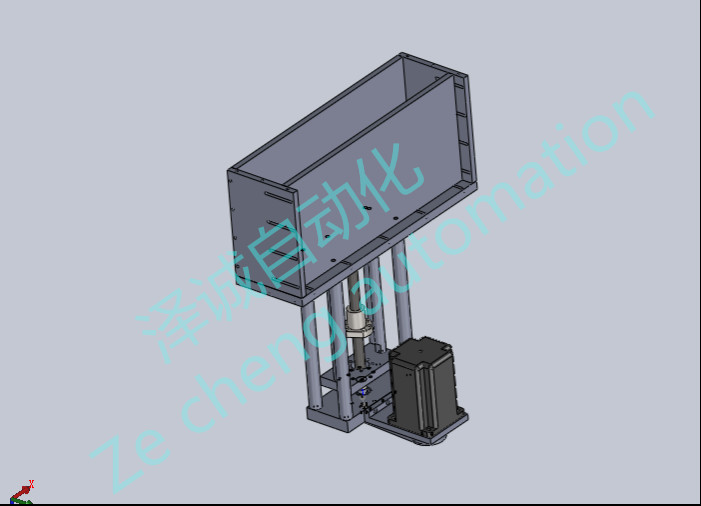

mecanismo de alimentação da caixa 5,1: inclui principalmente uma caixa de alimentação, um parafuso movimentador, um motor deslizante e uma correia síncrono
5,2 componentes de alimentação da folha do quadrado do PVC: inclua principalmente 1 servo motor, 1 parafuso movimentador, 2 trilhos da corrediça, 1 grupo de otário, 1 grupo de coluna de apoio, 1 cilindros superiores e mais baixos;
5,3 quadrado do PVC que posiciona componentes: inclua principalmente 4 cilindros de normalização do ar, 2 cilindros do downforce, 2 barras de estratificação de posicionamento, e 1 grupo de placa da sução do vácuo;

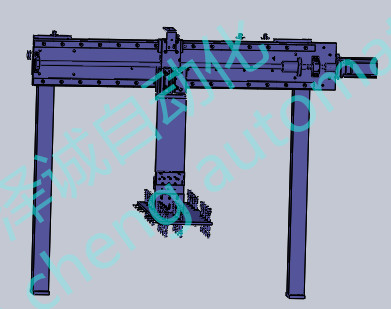

5,4 componentes do quadrado do PVC do remendo: este sistema inclui principalmente um servo motor da X-linha central, um servo motor da Y-linha central, dois parafusos movimentadores, uma correia síncrono, um otário do vácuo e quatro guias lineares.
6. Exigências técnicas:
6,1 taxas de êxito de alimentação ≥99%;
6,2 o otário não são permitidos causar dano ao quadrado do PVC;
6,3 taxa qualificada pasta ≥99%;
6,4 a pasta do quadrado do PVC não deve cair, nenhum entortamento, nenhuma deflexão, nenhumas bolhas;
7. Lista da configuração
| O número de série | O nome do | O número de | tipo |
| Componente da pasta do quadrado do PVC | Servo motor | 2 | panasonic |
| parafuso | 1 | HIWIN | |
| Guia linear | 4 | HIWIN | |
| Copos da sução do vácuo | 2 | Processamento não padronizado | |
| Correia síncrono | 1 | MISUMI | |
| Quadrado do PVC que posiciona o componente | Cilindro do vapor a | 2 | SMC |
| Pressione o cilindro | 1 | SMC | |
| Posicionando a estratificação | 1 | Processamento não padronizado | |
| Placa da sução do vácuo | 3 | Processamento não padronizado | |
| Conjunto de alimentação do PVC | Placa de montagem do trilho da corrediça | 1 | Processamento não padronizado |
| colunas | 1 | Processamento não padronizado | |
| rolamento | 1 | Processamento não padronizado | |
| mandril | 2 | Processamento não padronizado | |
| Placa de conexão | 1 | Processamento não padronizado | |
| Curso escorregadiço | prata | ||
| cilindro | SMC | ||
| parafuso | prata | ||
| rolamento | MISUMI | ||
| Servo motor | panasonic | ||
| acoplamento | padrão | ||
| As instituições do escaninho | Suporte do papel de embalagem | Processamento não padronizado | |
| Parte superior do componente | Processamento não padronizado | ||
| rolamento | MISUMI | ||
| parafuso | SMC | ||
| Correia síncrono | MISUMI | ||
| Roda síncrono | padrão | ||
| Motor deslizante | padrão | ||
| Caixa da coleção do papel do isolamento | A caixa da coleção | Processamento não padronizado |
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
