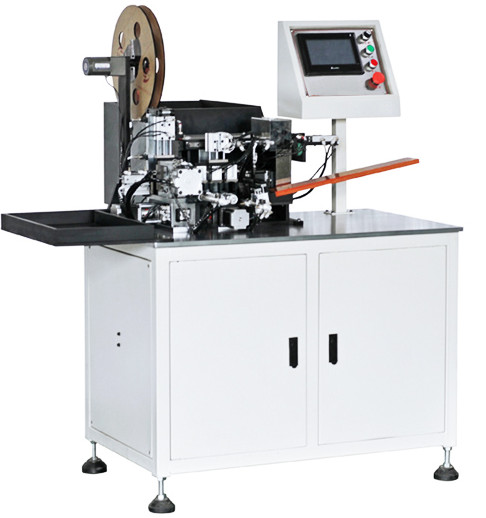

ZC - 5.1-18650 na máquina do escudo
vista geral 3.1.1:
Este produto é apropriado para a produção de bateria cilíndrica estabelece a almofada da isolação - pilha no processo do escudo. Os processos múltiplos são terminados automaticamente por uma máquina. O revestimento de aço da bateria é derramado no funil nos grupos; O material da almofada da isolação é carregado em um rolo inteiro. Põe manualmente pilha semiacabada em alimentar a placa inclinado; Alimentação automática do equipamento; Alinhamento automático da orelha polar; Dar forma automático da orelha do polo; Em nível para baixo a almofada da isolação; A pilha incorpora o escudo automaticamente; Após ter incorporado o escudo, a fileira inteira dos fluxos da pilha fora da operação da multi-estação; A parte traseira pode ser conectada com o a três--um na máquina; Uma linha do escudo ao sulco de rolamento é terminada. Adote o sistema de controlo do PLC; Relação homem-máquina do tela táctil; Operação humana.
O equipamento é bem feito, eficiente, seguro, fácil de operar e fácil de manter.
diagrama 3.3.2 esquemático do processo de trabalho:
3.3.3 parâmetros técnicos
1. Após ter assinado o contrato de compra, o partido a fornecerá o partido b as matérias primas eliminando erros gratuitamente; Revestimento de aço 200 PCS. 100pcs de pilhas elétricas. E assegure-se de que as matérias primas da amostra da eliminação de erros estejam consistentes com as matérias primas usadas no equipamento subsequente.
2. O revestimento de aço não tem nenhuma deformação e a tolerância dimensional cumpre as exigências tecnologicos.
3. A posição do talão do polo do núcleo da bobina é normal, e a deformação máxima do talão liso do polo é o ° ±5;
4. O diâmetro relativo direto máximo do revestimento de aço é o ≤ 0.2mm; Pode incorporar o escudo normalmente.
5. Parâmetros básicos:
| NÃO. | O nome de parâmetro | Parâmetros técnicos | unidade | Para a nota |
| 1 | Método de carga da almofada da isolação | A largura dos 20 +/- 0,1 milímetros | Milímetro | A carga inteira do volume |
| 2 | Método de alimentação do revestimento de aço | Tensão aleatória | a | 600 ou assim pelo tempo |
| 3 | Eficiência da linha inteira | ≧ 50 | A/minute | |
| 4 | Rendimento dos produto acabados | 99,80% | ||
| 5 | Taxa da rotação do dispositivo | 95% | (não recordou para o equipamento ou as outras razões) | |
| 6 | Suprimento de ar | 0,5 ~ 0,8 | Mpa | |
| 7 | Fonte de alimentação da tensão | AC220V/50 hertz | ||
| 8 | Poder avaliado | 0,5 | Quilowatt | |
| 9 | O volume da máquina | Comprimento * largura * altura | Milímetro | 1500 * 1200 * 1600 |
Compromisso da cooperação
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
