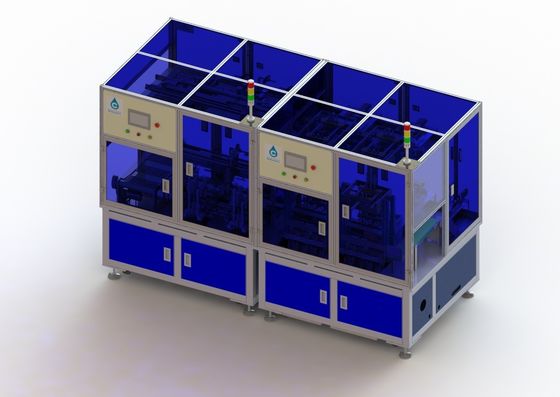

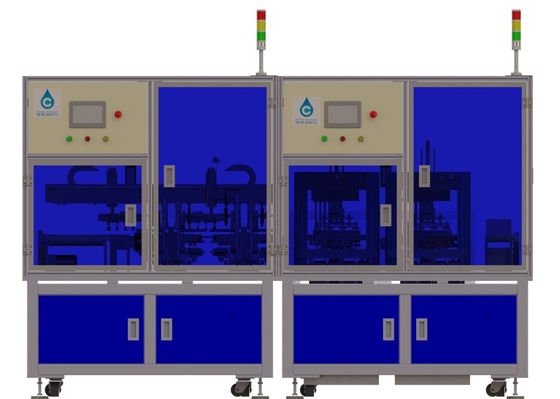

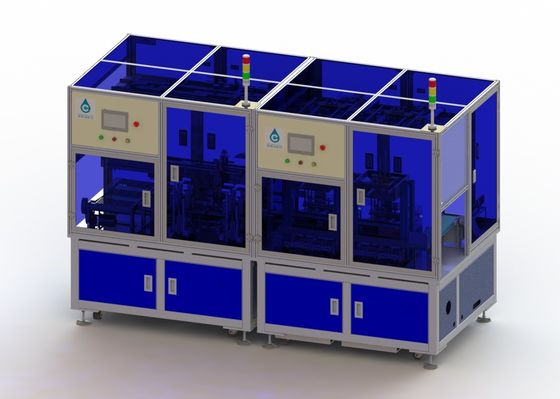

Gravação da cauda da pilha de bateria de Li Ion Battery Manufacturing Equipment Square na máquina do escudo
1. Exigências de projeto
1.1. Tamanho aplicável do coiler: largura: 30 ~ 70mm; Altura: 36 ~ 80mm, espessura: 3,0 ~ 10mm.
1.2. O comprimento do papel esparadrapo nos lados esquerdos e direitos depois que o núcleo do rolo é colado é L4: 0,2 ~ 1mm
1.3. Os dois lados do carretel são simétricos, e a diferença absoluta é 0 ~ 3mm.
1.4. O papel do diafragma não pode despejar ao núcleo do rolo depois que o núcleo do rolo é colado (as curvaturas de papel do diafragma ao interior do núcleo do rolo sem expor o diafragma)
1.5. A parte e o diafragma de polo não serão danificados depois que o núcleo do rolo é colado.
1,6 ao incorporar o escudo, haverá um sulco do guia entre o núcleo da bobina e a boca do escudo
1.7. As orelhas positivas e negativas do núcleo da bobina não se dobram durante o processo de colar a colagem inferior e de incorporar o escudo.
1.8. O ângulo entre o núcleo da bobina e o lado do escudo após ter incorporado o escudo é o ≤ 50
1,9 a distância entre o núcleo de bobinamento e a parede interna da parte inferior do escudo após ter incorporado o escudo exigem L3: 0.5±0.2mm;
1.10. A distância entre o núcleo da bobina e as duas bordas do escudo L1 e L2 exige: ≥0.1mm
1,11, a diferença entre o núcleo da bobina e a borda do escudo
1,12 após o núcleo da bobina incorporam o escudo, pode automaticamente testar a distância entre a exposição da orelha negativa do elétrodo e a boca do escudo, e determina a APROVAÇÃO ou o NG (não há nenhuma exigência neste desenho do teste, além, devido ao erro de comprimento dos materiais fornecidos da orelha polar, está este determinado por mesmo se?)
1.13. ≥ 99,8% da taxa da qualificação da produção
1.14. ≥ 95% do rendimento da produção e eficiência ≥40PPM da produção
3, parâmetros técnicos principais do equipamento
3,1 comprimentos adaptáveis do objectsBattery: 36 ~ 80mm, largura da bateria: 30 ~ 70mm, espessura da bateria: 3,0 ~ 10mm. Precise de ajustar o lugar do bloco de posicionamento, o tamanho do tanque de alimentação de alumínio do escudo.
3,2 parâmetros técnicos do equipamento
|
Artigo |
Especificações | |
|
Parâmetros técnicos
|
eficiência (PPM) | 40PPM |
| Tempo auxiliar (MINUTO) /shift | 30 | |
| Taxa da passagem do produto | 99,8% | |
| Taxa de grão ou de movimento | 95% | |
| Tempo modelo da substituição do produto | 30min | |
| Sistema de ar comprimido | 0.4-0.6MPa | |
| O poder total (quilowatts) | 8 | |
| Poder de funcionamento normal (quilowatts) | 7,6 | |
5. A descrição de baterias principais do partsManipulator do equipamento da bandeja da bolha sugada acima no dispositivo elétrico de posicionamento, um posicionamento preliminar, as instituições do volume da alimentação de fita para a colagem, fita na parte inferior da bateria mantém o mecanismo estará na parte inferior da pressão, fita da vara, manipulador colará as baterias da fita sugadas acima no na estação do escudo, escudo da bateria, o escudo com uma maneira do guia do guia do funil. Introduzir do escudo em três vezes, o primeiros dois para o impulso de aperto, último para o impulso direto.
