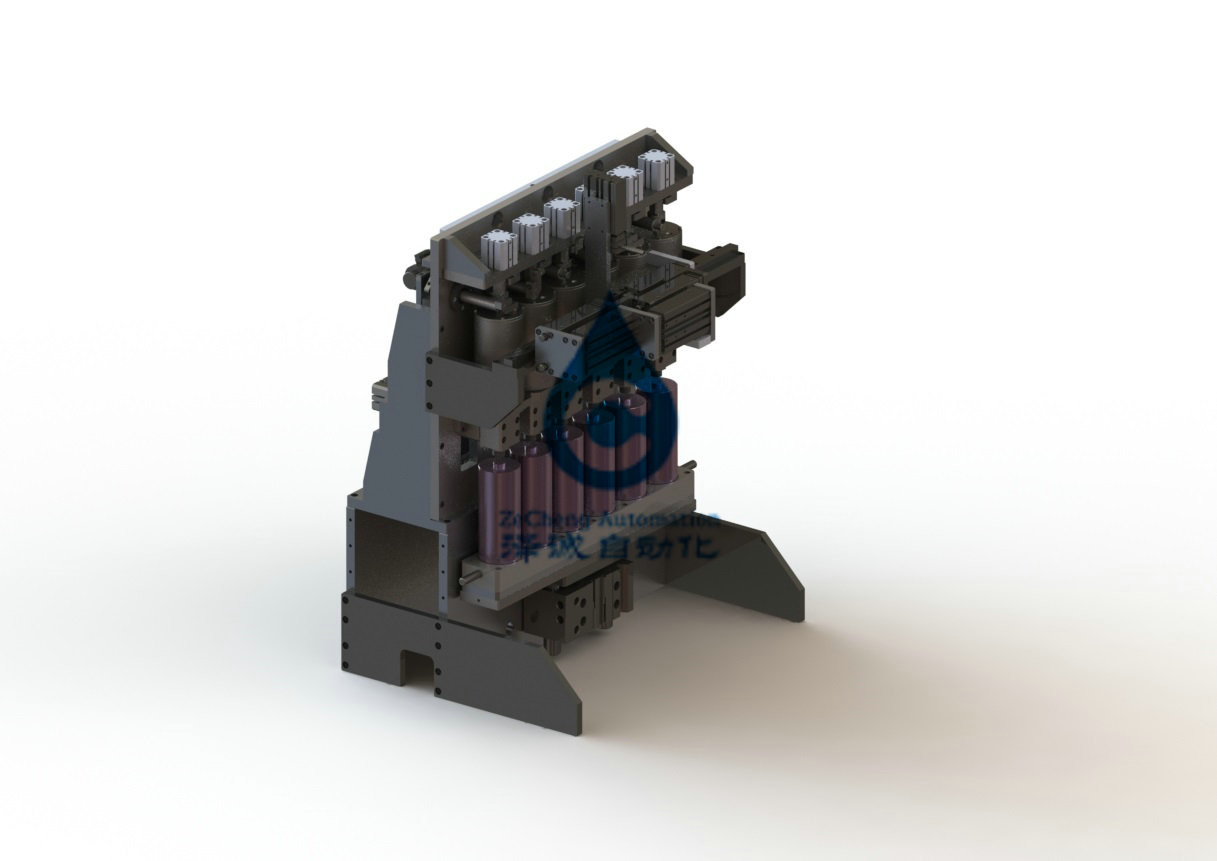

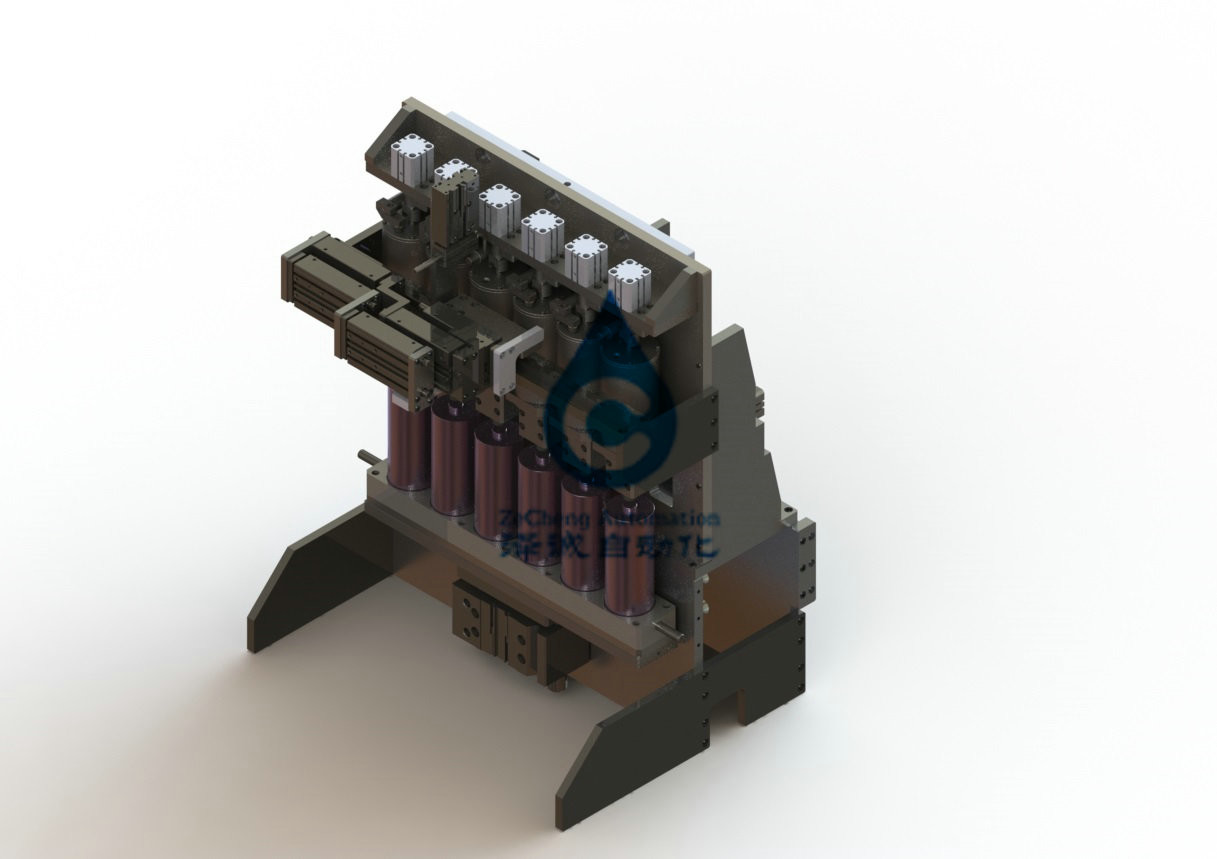

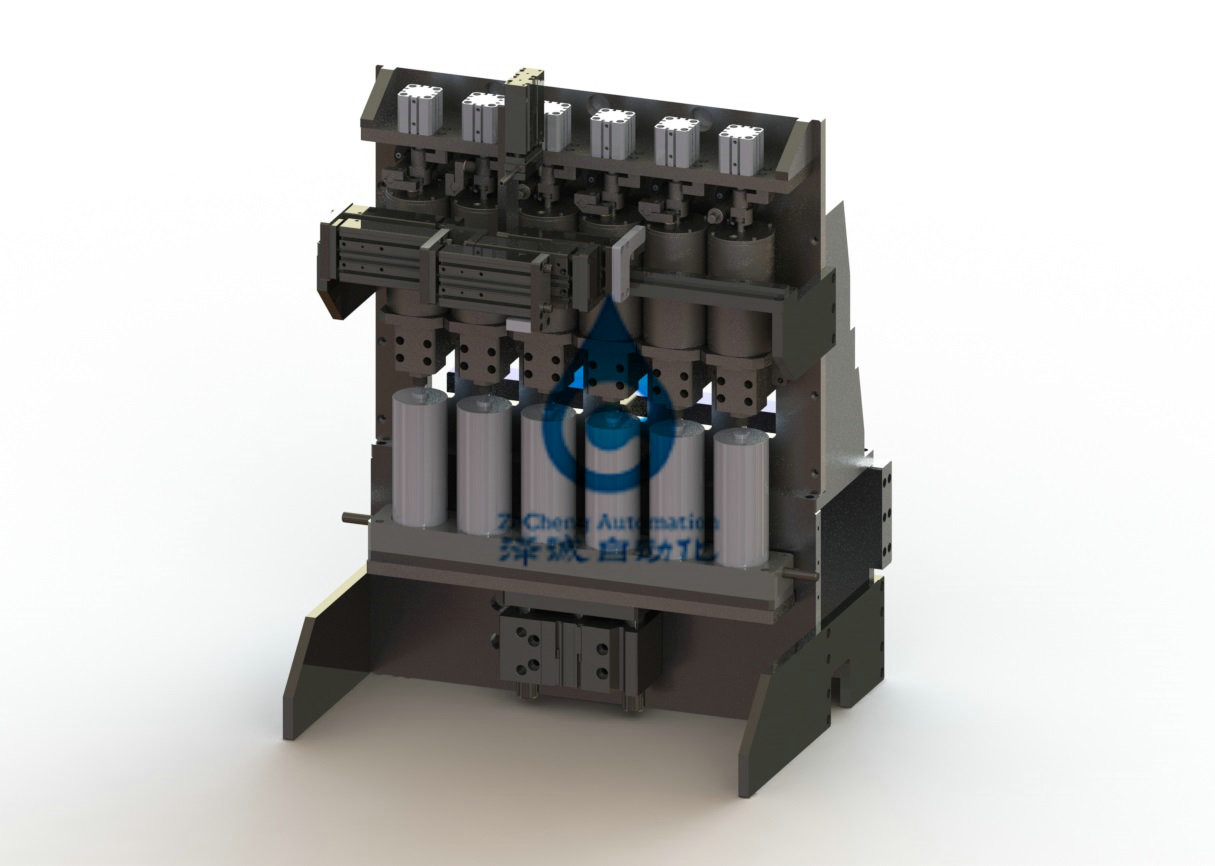

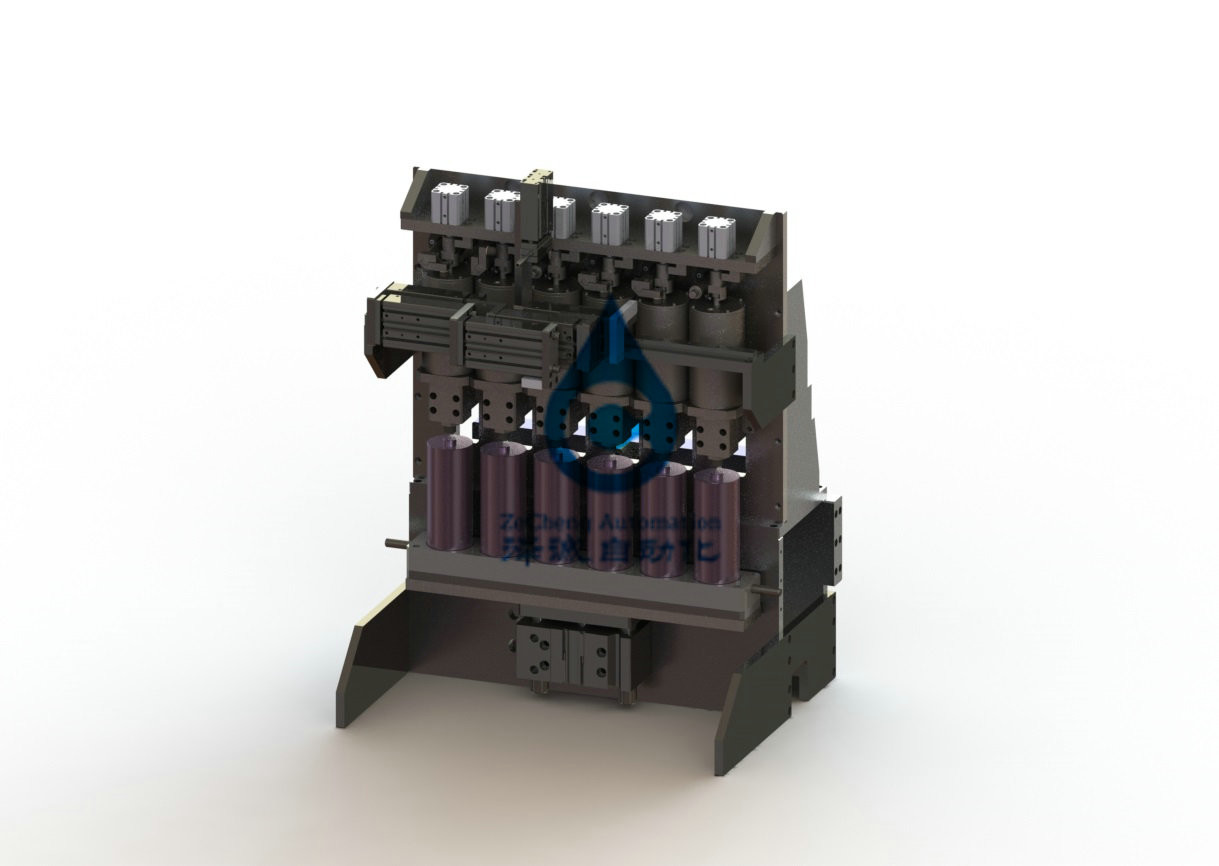

Linha de produção máquina da bateria de lítio de enchimento líquida do capacitor super

Linha de produção máquina da bateria de lítio de enchimento líquida do capacitor super

1. O equipamento é usado para a injeção do eletrólito do ultracapacitor do demander e da gravação de dados automática.
diâmetro 2.1.1: 60mm; L = 40 milímetros a 170 milímetros

furo da injeção de 2.1.2 líquidos: 3.3mm;

eletrólito 2.1.3: acetonitrilo solvente mais o sal eletrolítico.

2,2. Tamanho de borracha da tomada: 3.3mm, material EPDM.

2,3. Peso do produto antes da injeção líquida: Max350g;

3. exigências e parâmetros do processo

3,1. O método da injeção do vácuo é adotado, e o processo é como segue: a extração do vácuo do grau do vácuo do → do capacitor alcança a posição do → da injeção do eletrólito 50Pa→

3,2. O volume líquido 0-200g da injeção pode ser ajustado.

3,3. Precisão líquida ±1g da injeção

3,4. Eficiência de injeção líquida: ≥1.5 PPM (padrão da aceitação: 3000)

3,5. Volume líquido da injeção CPK > 1,0

4. Exigências de equipamento

4,1. Tem as funções do vácuo que bombeiam, a injeção quantitativa do eletrólito e exerce pressão sobre a injeção rápida, entre que a função rápida da injeção da pressão pode ser selecionada e a pressão pode ser ajustada

4,2. O diâmetro mínimo da tubulação de vácuo não será menos de 12mm, e a tubulação principal não será menos de 25mm

4,3. O tubo de vácuo é somente em contato com o produto, não a divisória do eletrólito.

4,4. Desde que o eletrólito é fácil cristalizar, após cada injeção, o sistema de injeção inteiro será limpado com o gás de alta pressão automaticamente.

4,5. O desempenho total da selagem do equipamento é bom, e a taxa do escapamento é exigida ser ≤1×10-6 mbar*l/s. O efeito da selagem é avaliado pelo efeito líquido real da injeção.

4,6. O equipamento será operado na caixa de luva. A altura da caixa de luva será sujeita ao espaço real.

4,7. Exigências da operação: alimentação manual do equipamento, alinhamento do furo líquido da injeção, vácuos automáticos, injeção líquida, alimentação manual após a injeção líquida.

alimentação do equipamento 4.7.1 e alinhamento manuais do furo líquido da injeção: o processo da operação adota o trabalho feito com ferramentas que posiciona, e o furo da aparência do capacitor e da injeção do líquido não pode ser danificado

injeção automática do vácuo 4.7.2:

a bomba de medida precisa de 4.7.2.1 é usada para a injeção líquida do capacitor, a quantidade líquida da injeção é ajustável de 0 a 200g, e a precisão líquida da injeção é garantida para ser ±0.5g;

4.7.2.2 que o sistema de injeção líquido é fornecido com um tanque líquido do amortecedor do armazenamento (fora da caixa de luva), o nível líquido do eletrólito é visível, e a pressão é mantida constante. A capacidade de tanque líquido do amortecedor do armazenamento não será nenhum menos de 2 litros.

4.7.2.3 o grau a ser alcançado antes que a injeção líquida possa ser selecionada, -100-10kpa do vácuo é opcional.

4.7.2.4 nenhum eletrólito será pulverizado ou escapado durante a injeção líquida.

tempo 4.7.3 ereto ajustável: a fim reduzir o tempo da injeção, o dispositivo retém a função da injeção rápida pressurizada.

manual 4.7.4 que anula após a injeção líquida: simples e conveniente para carregar e descarregar

4.7.5 o dispositivo têm as funções do código de peso e de leitura automático do qr, que podem combinar o volume líquido da injeção, para dobrar o peso, e podem ser output a EXCEL e sers. Se o segundo peso não cumprido as exigências, o dispositivo soará automaticamente e alarme claro e impedirá automaticamente erros. Após a limpeza manual, a bateria seguinte será pesada e identificada por meio de vermelho na saída de EXCEL.

outras 4,8 exigências de desempenho

4.8.1 todas as porções padrão pneumáticas do equipamento usarão o barômetro e o calibre de vácuo do MPa e do KPa no sistema métrico.

o projeto razoável da estrutura do dispositivo 4.8.2, operação da estação não se afetará.

4.8.3 durante o processo líquido da injeção do equipamento, o eletrólito não são permitidos espirrar para fora. Os materiais usados no equipamento devem ser resistentes à corrosão ao eletrólito (nota: acetonitrilo solvente). Em particular, a área líquida da injeção deve usar materiais resistentes à corrosão transparentes.

4.8.4 a aparência do equipamento são limpos, bonitos e fáceis de operar.

4.8.5 o equipamento são estáveis, seguros e fáceis de manter e reparar.

4.8.6 durante o funcionamento do equipamento, defeitos tais como riscos da superfície do capacitor não serão causados.

4.8.7 a peça do tubo de vácuo são equipados com o dispositivo do filtro do eletrólito, que é usado para filtrar o eletrólito e proteger a bomba de vácuo.

o conector da tubulação de vácuo 4.8.8 será combinado com a bomba de vácuo

4.8.9 reduzem componentes eletrônicos na medida do possível na caixa de luva, e as partes com controle bonde devem ter a função antiexplosão e anticorrosiva da proteção

a substituição 4.8.10 do equipamento peça para a operação fácil na caixa de luva

4.8.11 o dispositivo têm uma luz indicadora da três-cor no canto esquerdo superior, que pode indicar o estado de dispositivo

o equipamento 4.8.12 será conectado com a caixa de luva (as exigências específicas do encanamento, do circuito, da relação, etc.)

4.8.13 exigências de configuração do equipamento: o tela táctil do equipamento será tipo do tongtai do kunlun, e o PLC será OMRON, mitsubishi ou tipo de panasonic. Componentes pneumáticos usando SMC.
5. condições de trabalho do equipamento

fonte de alimentação 5,1: sistema de cinco fios trifásico: AC220V monofásico, escala de flutuação da tensão: ± 10%;

5,2. Ar comprimido: 0.4-0.6mpa;

5,3 temperaturas ambientais: 20-35℃;

5,4. Humidade relativa: 30-55% HORA;

5,5 lá não são nenhum gás corrosivo, líquido ou gás explosivo no local.
6. introdução da organização

5. Compromisso da cooperação
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
