1, o perfil

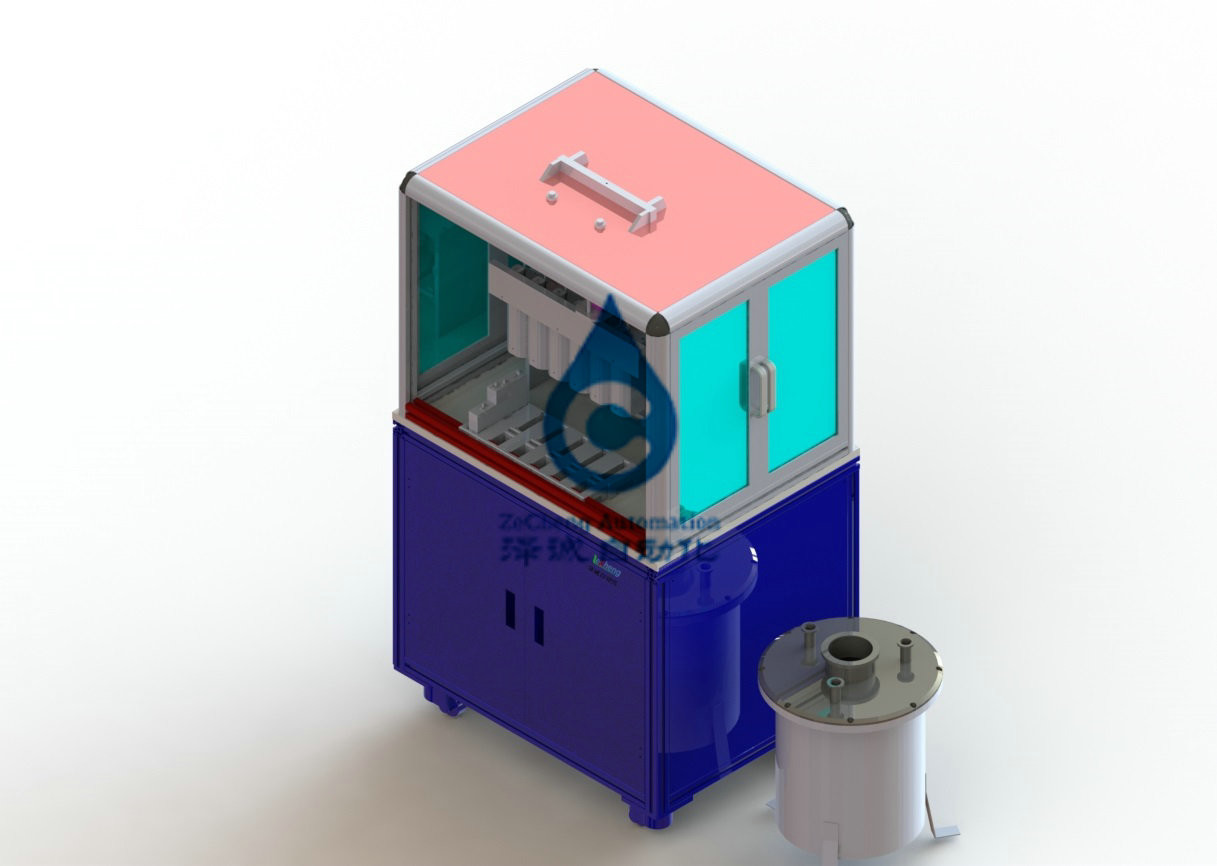

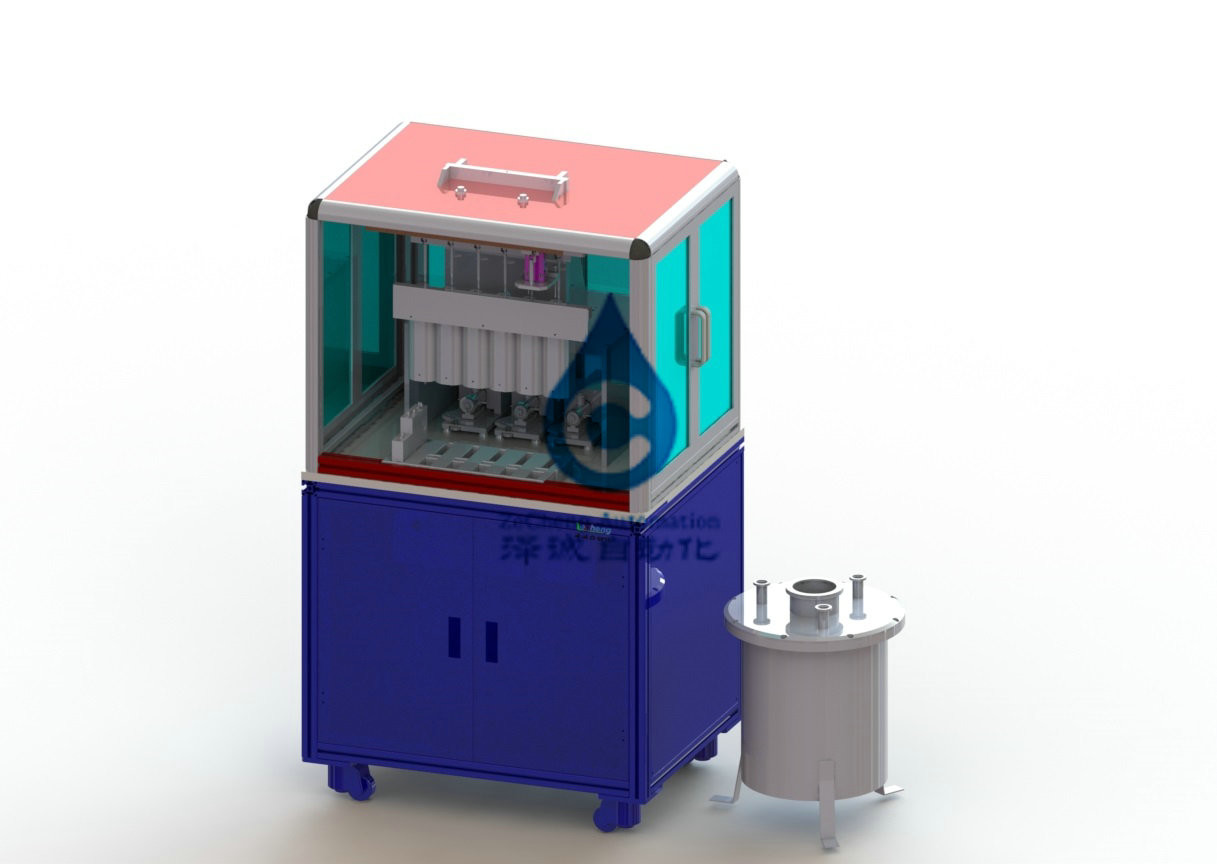

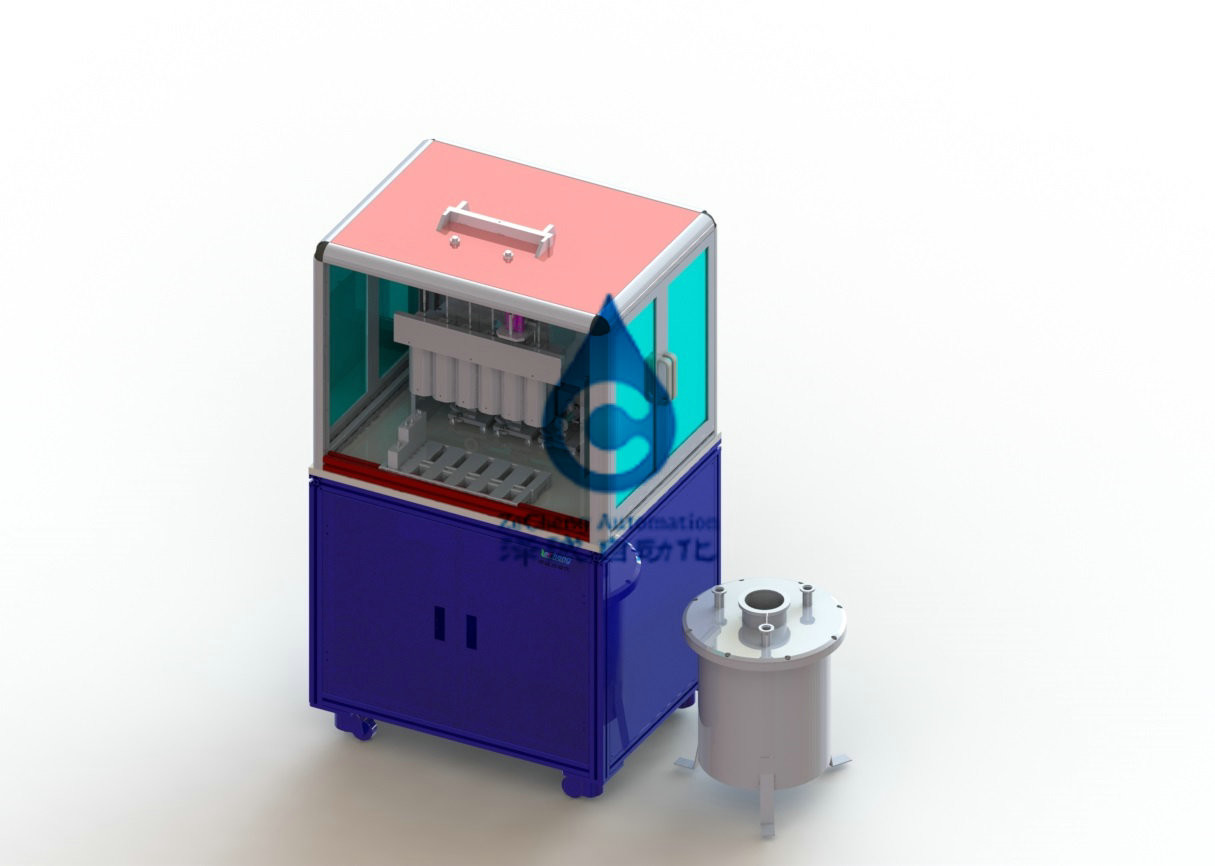

O dispositivo é apropriado para a injeção líquida semiautomática das baterias. A agulha líquida da injeção é posta manualmente no orifício de injeção líquido sobre o tanque do esconderijo, e o líquido é injetado na maneira de sução, de extração automática do vácuo e de pressão automática.
2. Matérias primas e componentes
1. Tamanho do produto:
| O modelo da bateria | W | L | H | H1 (coluna de A) | S (distância entre a coluna do polo e o orifício de injeção) |
| Unidade: milímetro | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
| 36171110 | 171 | 110 | 36 | 0-20 | ≥4 |
3. Exigências e parâmetros do processo
3.1. A amostra é limpada primeiramente e injetada então com líquido, a seguir injetado com líquido uma vez, e então o vácuo e a pressão são colocados alternadamente após a injeção. A consistência da absorção é boa, a uniformidade é boa, a eficiência é alta, a precisão é alta, e a operação é conveniente e segura.
3.2. Processo líquido da injeção: → líquido quantitativo líquido da injeção da bomba de injeção da precisão do → da extração do vácuo da bateria no estado de vácuo da bateria, na afluência do eletrólito e na pressão automática do → da absorção, baixa estática da substituição do vácuo;
3.3. O volume líquido 0-200g da injeção pode ser ajustado
3.4. Precisão ±0.5% da infusão
3.5. Eficiência de injeção líquida: 2ppm (a eficiência real é determinada de acordo com a quantidade de líquido injetada e do tempo do vácuo)
3,6 volumes líquidos da injeção CPK > 1,3
4. Exigências de equipamento
4.1. Tem as funções do vácuo que bombeiam, a injeção quantitativa do eletrólito e a injeção rápida pressurizada, de que a função da injeção rápida pressurizada pode ser selecionada e a pressão pode ser ajustada
4.2. O diâmetro mínimo da tubulação de vácuo não será menos de 12mm, e a tubulação principal não será menos de 25mm
4,3 o tubo de vácuo são somente em contato com o produto, não a divisória do eletrólito.
4,4 exigências da operação: alimentação manual do equipamento, alinhamento do furo líquido da injeção, vácuo automático que bombeia, injeção líquida, alimentação manual após a injeção líquida.
alimentação manual do equipamento 4.4.1 e alinhamento líquido do furo da injeção: o processo da operação adota o trabalho feito com ferramentas que posiciona, que não pode causar dano ao furo da aparência da bateria e da injeção do líquido
injeção automática do vácuo 4.4.2:
a bomba de medida 4.4.3 precisa é usada para a injeção do líquido da bateria. A quantidade líquida da injeção é ajustável de 0g a 200g, e a precisão líquida da injeção é garantida para ser ±0.5%.
4.4.4 o grau do vácuo a ser alcançado antes que a injeção líquida puder ser selecionada, com o 20~1000Pa opcional.
4.4.5 nenhum eletrólito serão pulverizados ou escapados durante a injeção líquida.
tempo 4.4.6 ereto ajustável: a fim reduzir o tempo da injeção, o dispositivo retém a função da injeção pressurizada rápida.
manual 4.4.7 que anula após a injeção líquida: simples e conveniente para carregar e descarregar.
4, condições de trabalho do equipamento
fonte de alimentação 4,1: AC220V monofásico, escala de flutuação da tensão: ± 10%;
4.2. Ar comprimido: 0.4-0.6mpa;
4.3. Temperatura ambiental: 20-35℃;
4.4. Humidade relativa: 30-55% HORA;
4,5 lá não são nenhum gás corrosivo, líquido ou gás explosivo no local.
