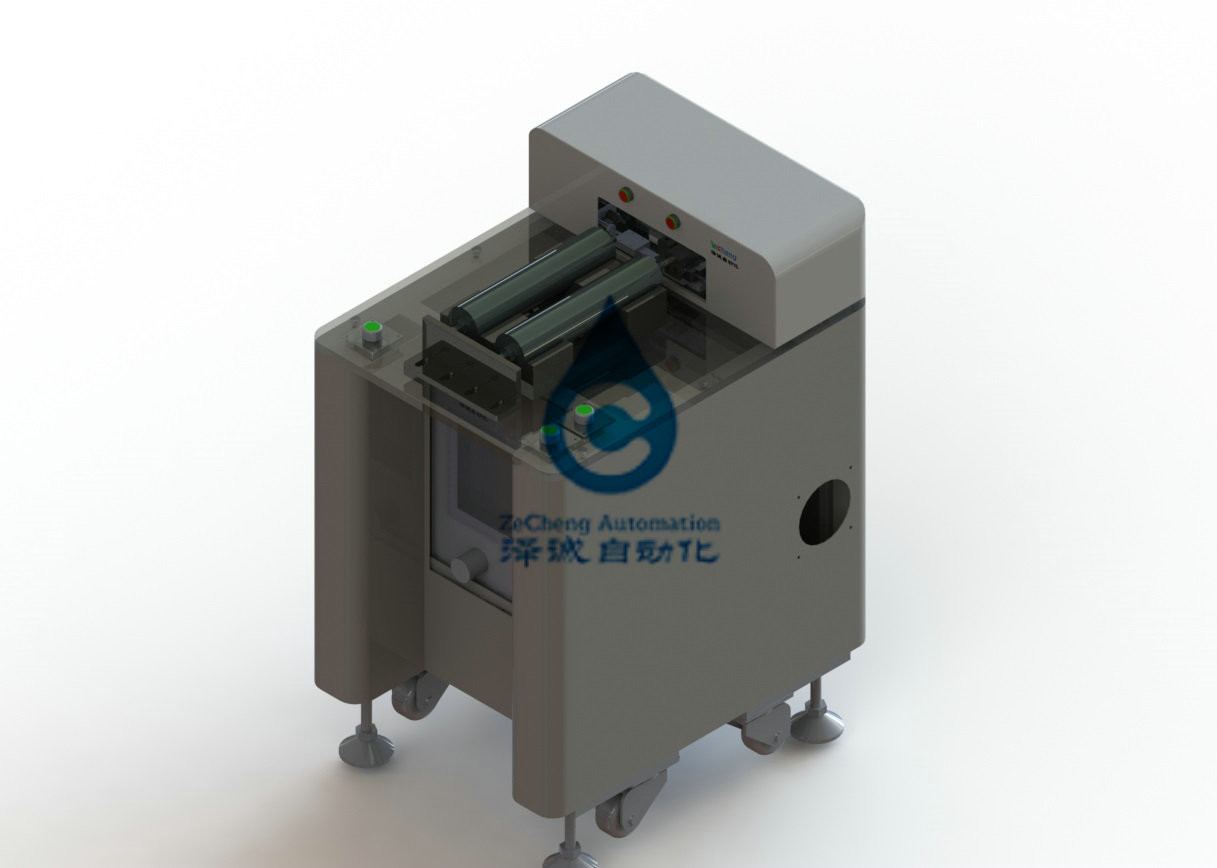

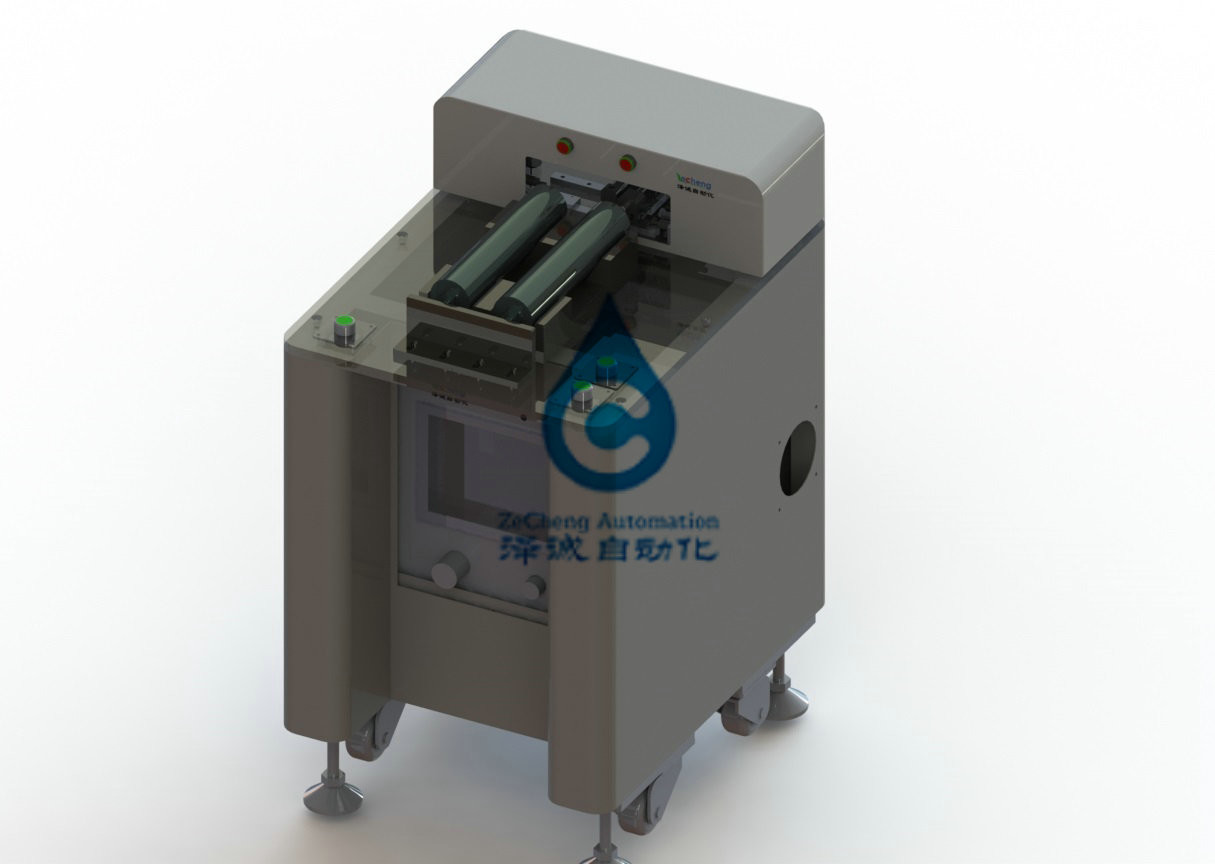

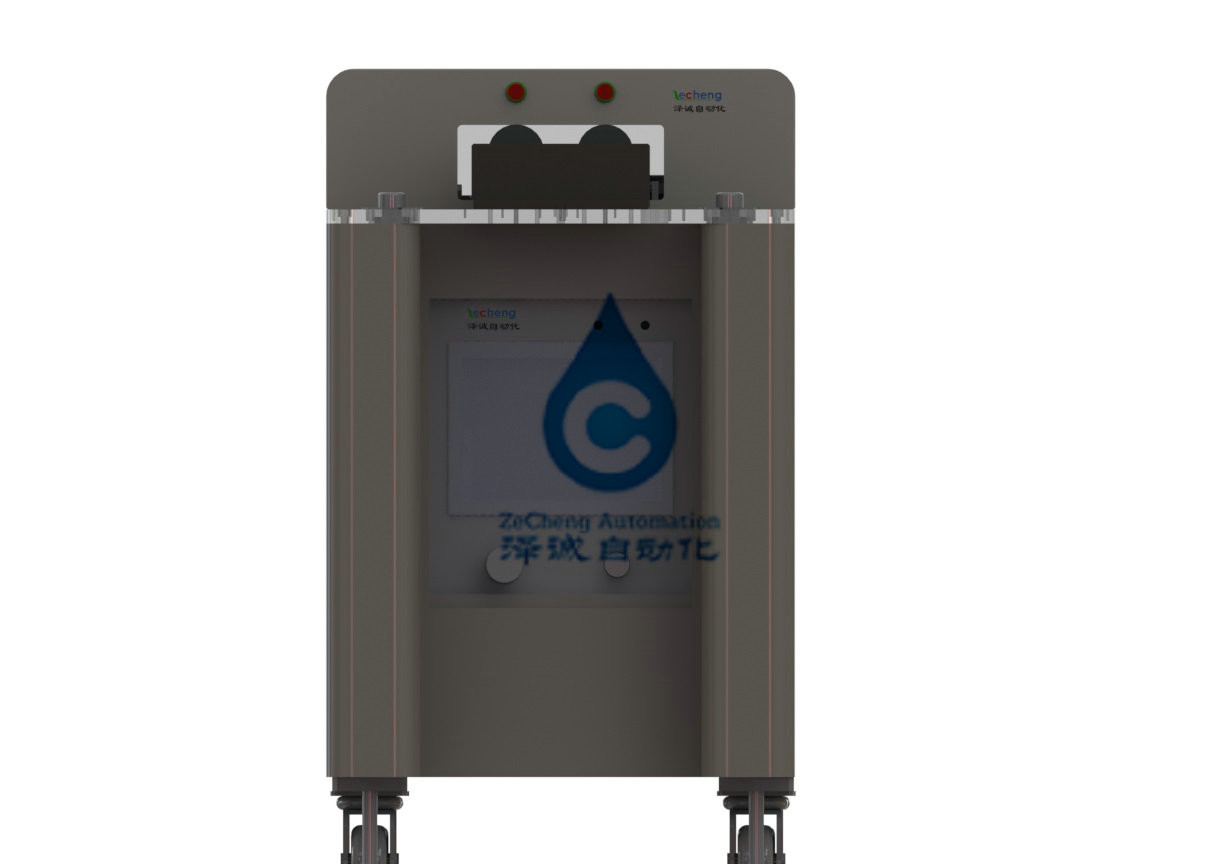

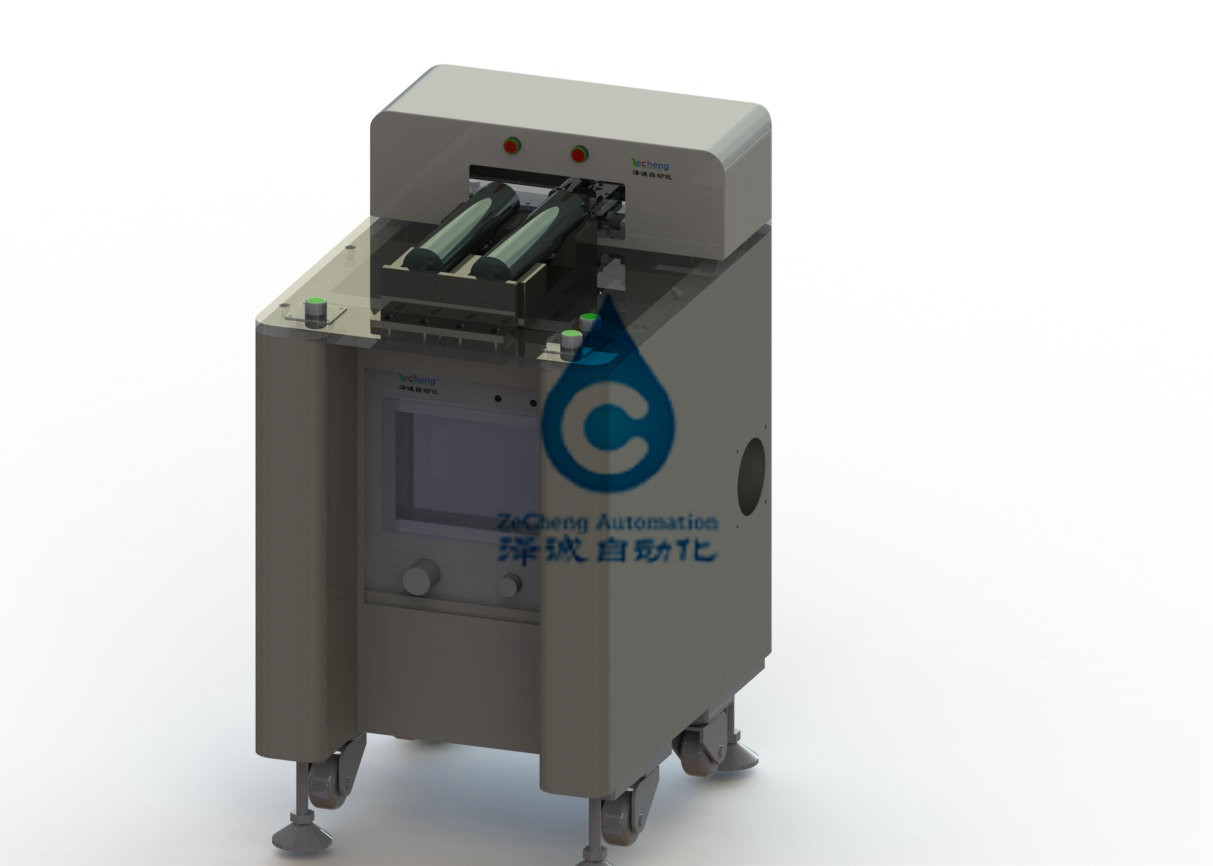

Detector de escape líquido da pressão diferencial da máquina da injeção da grande pilha cilíndrica
1, nome do equipamento e parâmetros técnicos
1,1, máquina da detecção de escape, este equipamento são usados principalmente selando a detecção após o escudo da soldadura de laser de várias baterias cilíndricas. Adota o princípio de detecção da pressão positiva ou da pressão diferencial de pressão negativa e detecta se há um escapamento por uma quantidade do escapamento. A cor externo do equipamento é o cinza morno 1C (standard internacional).
1,2 testam o tamanho do produto
|
|
Espessura (milímetros) |
Largura (milímetro) |
Altura (milímetros) |
|
Produção |
20 |
100 |
142 |
Nota: o dispositivo apoia o interruptor de modelos da bateria com escala da espessura de 20-25mm, largura de 90-100mm e altura de 130-170mm
1,3 parâmetros técnicos
|
ARTIGO |
|
|
|
1 |
eficiência |
≥17PPM (depende do tempo do vácuo, de 2 linhas eficiência) |
|
2 |
Poder |
0.9KW |
|
3 |
Esboço (L*W*H) |
1700*500*1800 |
|
4 |
Modo do teste de impermeabilidade |
Diferencial de pressão negativa |
|
5 |
Pressão do teste de impermeabilidade |
-90-0KPa |
|
6 |
De impermeabilidade medida da precisão do teste |
10Pa |
|
7 |
Escala da tensão do teste do curto-circuito |
DC200-600V±2%; |
|
8 |
Resistência do teste do curto-circuito |
100K-10MΩ |
|
9 |
Precisão do teste do curto-circuito |
±5% |
2, características de desempenho
2,1 a máquina são apropriados para a detecção do escapamento da pressão negativa e procuram um caminho mais curto o teste da bateria de alumínio quadrada do poder do íon do lítio do escudo.
princípio de funcionamento 2,2 de detecção de escape: a câmara selada é usada para o teste de pressão negativa sob a condição da diferença da pressão no meio para dentro e fora. Se o escudo de alumínio tem a soldadura pobre e o leve escapamento, a precisão da detecção pode alcançar 1Pa através do sensor da pressão da precisão.
2,3 procuram um caminho mais curto o teste: procurar um caminho mais curto a tensão do teste do verificador para DC200-600 - v, resistência ajustável para o 100-10 m Ω, e com um teste após conclusão da descarga do ânodo e do escudo é função.
2,4 encontram e apertam 4 baterias ao mesmo tempo, e conduzem a detecção do escapamento e procuram um caminho mais curto o teste ao mesmo tempo.
2,5 o manipulador removerão automaticamente teste incompetente (incluindo a detecção do escapamento e para procurar um caminho mais curto o teste de única bateria incompetente) na caixa waste.
5, ambiente do uso do produto
ar 5,1 comprimido: 0,4 ~ 0.6mpa (4-6kgf/cm2), o caudal de ar comprimido é 10L/min, e a taxa de utilização é 50%.
5,2 temperaturas ambientais: 20 ~ 35℃.
humidade relativa 5,3: 5 ~ HORA de 55%.
fonte de alimentação 5,4: AC220V, monofásico; A flutuação da tensão é menos de ±10%; Fonte de alimentação: 1KVA.
pressão de teste 5,5: 20-200kpa;
