Linha de produção máquina do retorno de posicionamento fina da bateria de lítio do elevador da placa
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos. Elevador do retorno de posicionamento fino da placa:
1. O sistema inclui principalmente: 1 grupo do elevador do retorno da placa, 1 grupo de dispositivo de posicionamento da pálete, 1 vassoura do código da pálete;
2. Exigências técnicas
2,1 a exigência material do cilindro motorizado são SUS304 de aço inoxidável;
2,2 moldam o corpo e a linha trilha do corpo é feita de SUS304 de aço inoxidável;
2,3 o quadro principal são SUS304 de aço inoxidável, com o special que nivela os pés;
diâmetro 2,4 superior de levantar a coluna de posicionamento do guia: 3mm±0.02mm;
diâmetro 2,5 da extremidade inferior da coluna de levantamento com macaco do guia: 14mm±0.02mm;
2,6 depois que o posicionamento é terminado, a precisão de posicionamento é: ≤±0.02mm;
3. Lista da configuração
| O número de série | Composição do sistema | Nome componente | Descrição da especificação | nota |
| 1 | Elevador do retorno | cremalheira | Quadro SUS304 principal de aço inoxidável; | caseiro |
| Cilindro de levantamento | A parte inferior tem um pé de nivelamento especial; | SMC | ||
| Trilho de guia do elevador | Para para ser projetado | Taiwan TBI, banco de Shanghai | ||
| Rolo bonde | Para para ser projetado | Dema, qualidade doméstica | ||
| 2 | Dispositivo de posicionamento da bandeja (1) |
cilindro | Especificações do rolo do produto: 60mm, espaçando 125mm; | SMC |
| Posicionando o eixo do pino | Material do rolo: SUS304 de aço inoxidável; | caseiro | ||
| 3 | Interruptor fotoelétrico | Transportando a velocidade de transportar a linha: 12m/min; | OMRONG | |
| 4 | Varra o decodificador | Carga avaliado: 150kg/m; | Cognex, KEYENCE, | |
| 5 | Identificador do sensor da pálete | Levantando o cilindro: ~ 40; | Mitsubishi, Siemens | |
| 6 | Vassoura da bandeja | Posicionamento do eixo do Pin: ~ 20; | ||
| 7 | Controlador do PLC | Material: aço carbono médio, cromo chapeado; |

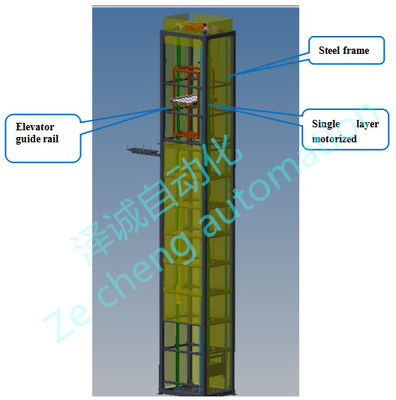

4. Sistema da grua:
Funções principais deste sistema: levante a bandeja completa da bateria no segundo andar ao rolo da pálete que transporta a linha no terceiro assoalho, e transfira a bandeja vazia retornada do terceiro assoalho ao rolo da pálete que transporta a linha no segundo andar;
Este sistema inclui principalmente: grupo do sistema 1 do quadro, central elétrica 1 ajustado, grupo bonde do cilindro 1, bloco 2;
5. Exigências técnicas:
fio 5,1 que transporta a velocidade: v~12m/min;
5,2 velocidades de levantamento: ~10m/min;
carga 5,3 avaliado: ~120kg;
capacidade de 5,4 carga-rolamentos de área de unidade básica: ≤500Kg/m2;
5,5 o material principal do quadro são o aço carbono A3, e a superfície é pulverizada com o plástico
