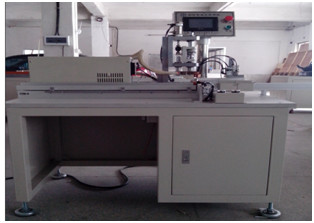

Linha de produção máquina da bateria de íon de lítio da desgaseificação do laboratório
I. perfil do equipamento:
introdução 1,1 às funções e aos princípios do dispositivo:
Funções principais do equipamento: perfuração, desgaseificação de vácuo, pre-selagem secundária.
A máquina da selagem do vácuo é apropriada para a tecnologia da desgaseificação de vácuo e do calor secundário - selagem após a ativação do empacotamento flexível da bateria de lítio do polímero.
fluxo da operação do equipamento 1,2:
Este dispositivo é uma máquina da selagem da sução do vácuo, que seja utilização principal para extrair o gás deixado na correia da bolsa a ar após a eletrólise da bateria no estado de vácuo, punciona a correia da bolsa a ar, extrai o gás, e usa então a cabeça superior e mais baixa da peça da câmara para selar o lado entre a correia da bolsa a ar e a bateria, para conseguir a finalidade de trabalho.
estrutura 1,3 total (com desenhos)
composição 1,4 de componentes principais
composição do equipamento 1.4.1:
A maquinaria pode ser dividida em quatro porções: a peça giratória da alimentação, a peça superior da cavidade, a peça mais baixa da cavidade e o quadro peça
2. Materiais entrantes e especificações de produto apropriadas para o equipamento
2,1 tamanho e especificação de materiais entrantes
2.1.1 especificações de produto aplicáveis:
| projeto | Largura de pilha de W (milímetro) | L comprimento de pilha (milímetro) | Espessura da pilha de H (milímetro) |
| Escala do tamanho | 60~110 | 130~180 | 7-12 |
2.1.2 exigências específicas
| sequência | projeto | parâmetro |
| 1 | Largura da borda | 7-12mm |
| 2 | Escala de tempo da capsulagem | 2-3S |
| 3 | Espessura lateral da selagem | 0.19-0.3mm (ajustável) |
2,2 físicos ou especificações de rendimento químicas
escala da especificação de produto 2,3 que o equipamento pode produzir
Comprimento da bateria: L ≤200mm
Largura da bateria: B ≤110mm
Espessura da bateria: D ≤12mm
Iii. parâmetros técnicos do equipamento
taxa de 3,1 qualificações de produtos do equipamento: ≥97% (somente produtos maus causados pela máquina)
3,2 produtividades/velocidade do equipamento: 5-8ppm segundo o calor - tempo da selagem
taxa de falhas ≤5% de equipamento 3,3 (falha causada pelo equipamento somente)
equipamento 3,4 bonde: tensão 220V±10%, AC/10A atual, poder monofásico 2000W
ar 3,5 comprimido: pressão/fluxo 0.4-0.6Mp/0.3l /min
vácuo 3,6: pressão e fluxo 0.4-0.6Mp/0.3L/min
3,7 pesos: a relação do peso total à área do carga-rolamento de 400Kg ≤500kg/M2
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relativos do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Não mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) após o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh
(3) durante o período de garantia estipulado no contrato e no acordo técnico assinados pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
