Linha de produção reduzindo a polpa da bateria de lítio da máquina 15PPM do níquel da espuma da placa da bateria
Hidrogênio do níquel da folha do laboratório 15PPM, máquina reduzindo a polpa do níquel da espuma da placa da bateria do cromo do níquel
1. Função do dispositivo
Este equipamento foi realizado na função automática da polpa da espuma do alumínio do floco, realização principal da alimentação artificial da espuma de alumínio, apertando o manipulador em ambos os lados da posição da colagem, servo motor conduz a espuma de alumínio automática na pasta, rodo de borracha fechou-se automaticamente, o plástico de posicionamento automático da espuma de alumínio, elevação do manipulador automaticamente, elevação no processo, associação 1 da pasta para inverter o rolamento, inverterá a pressão na pasta do alumínio da espuma, mesmo espessura em ambos os lados da bateria é formado pela placa do rodo de borracha.
2, exigências do processo
2,1 parâmetros técnicos básicos do equipamento:
| Artigo | Especificações da máquina | Observações |
| Eficiência | ≥15PPM | |
| Precisão engomado | ±0.025mm | |
| Largura reduzindo a polpa eficaz | 72mm | Substitua a placa do rodo de borracha com as larguras diferentes |
| Largura de abertura da placa reduzindo a polpa | 0-30mm | A largura de abertura pode ser ajustada do tela táctil |
| Poder total | 3KW | 220V, 50HZ |
| Velocidade do rolo | A promessa é ajustável | |
| Taxa da qualificação do equipamento | 99% | Remova os materiais entrantes defeituosos |
| Taxa movente do tempo | ≥98% | Taxa de corrida do tempo = (tempo de carga - tempo de parada)/tempo de carga *100% (tempo de parada: como a alimentação do manual) |
2,2, modelo da aceitação:
| Modelo | Comprimento (milímetros) | Largura (milímetros) | Espessura (milímetros) |
| ZBCB03-00 | 200 | 100 | 0.5-1.5 |
2,3, o equipamento têm a função de contagem, que pode gravar o número total de produção pelo deslocamento e o número total cumulativo de produção. O operador não pode mudar os dados acima para realizar a proteção de senha.
2,4, a substituição do dispositivo elétrico correspondente podem conseguir a espuma de alumínio que reduz a polpa dentro da escala exigida do tamanho, o ciclo da substituição são menos do que 2H, para encontrar a substituição rápida de tamanhos diferentes
3, introdução do equipamento
3,1, fluxograma da ação:
O manipulador de alimentação manual do → aperta a espuma do níquel na placa do rodo de borracha do → da lagoa da pasta fecha o manipulador do → retorna o descarregamento manual do → material

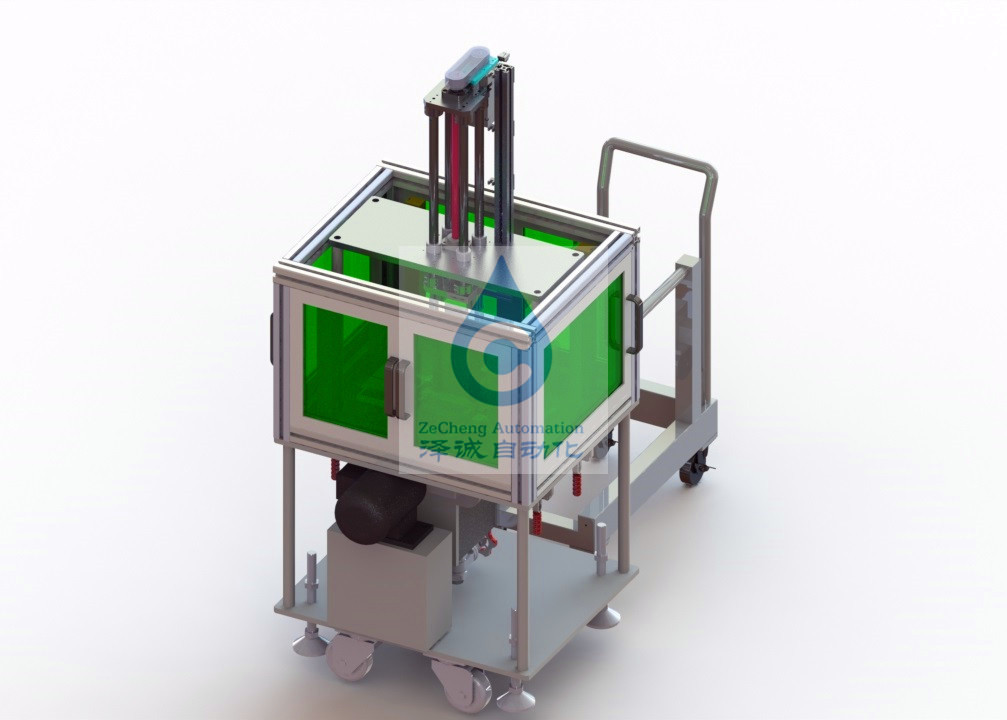

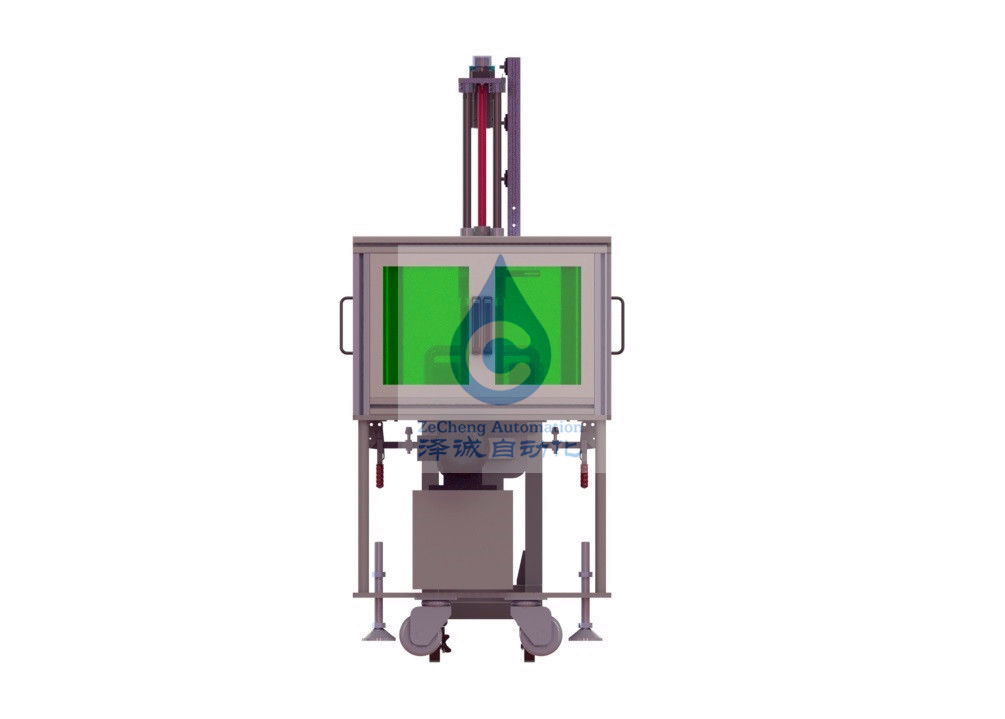

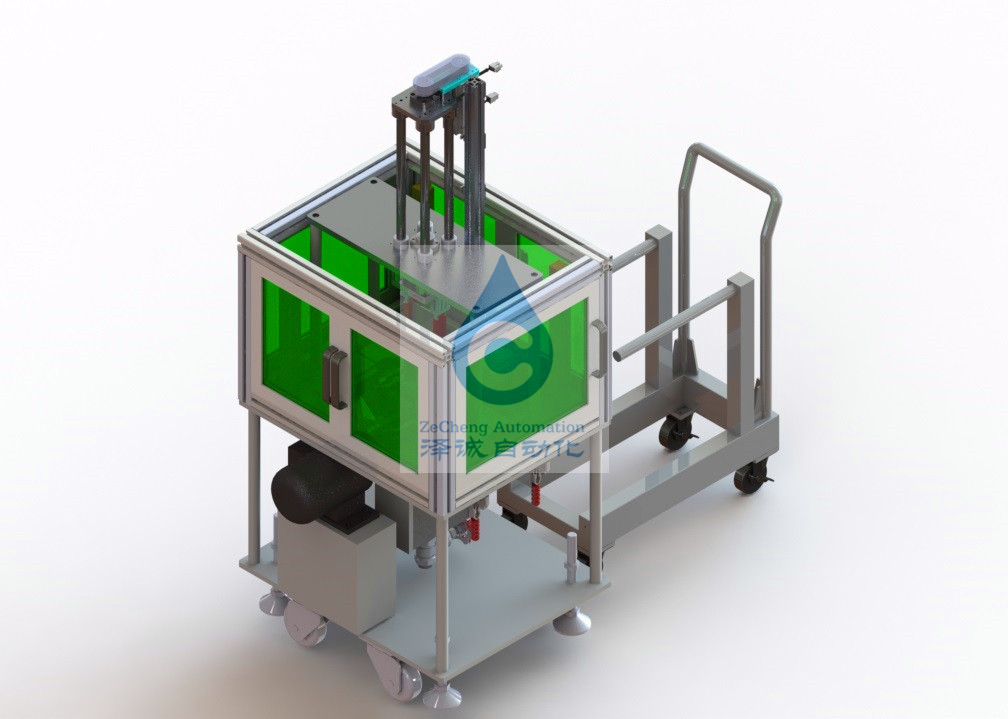

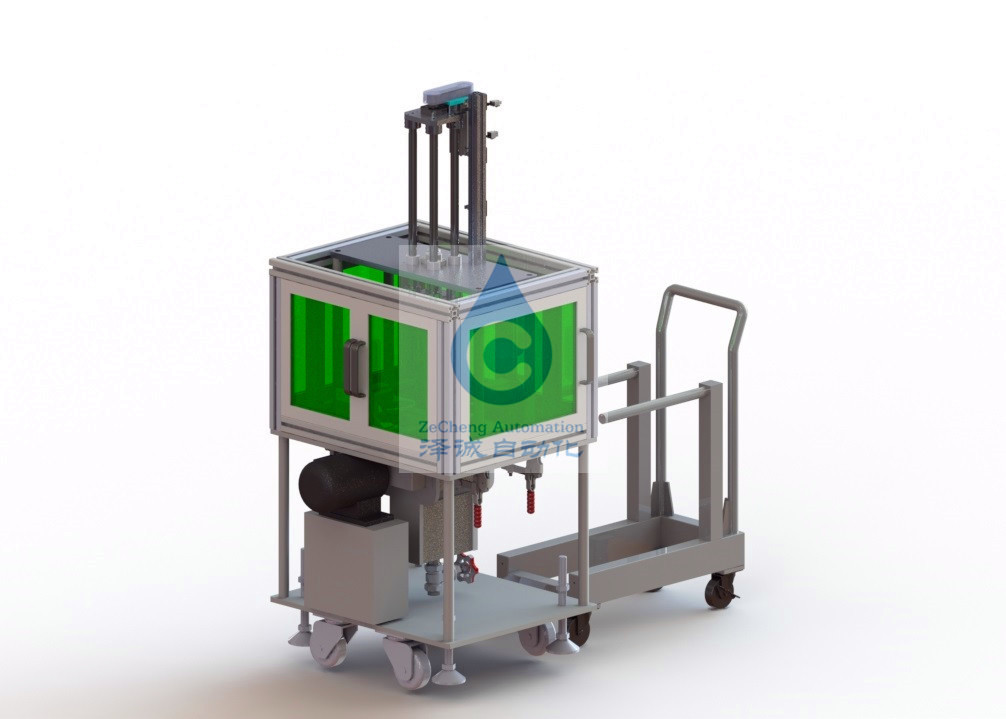

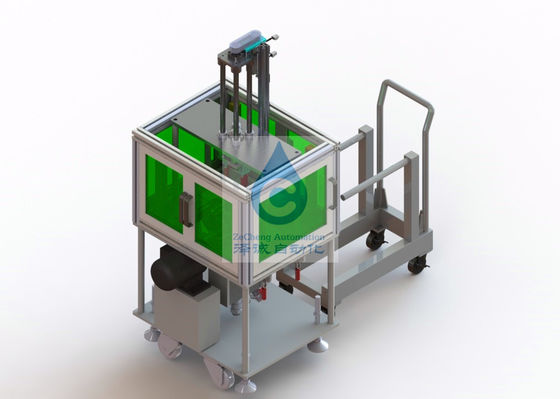

3,2, desenho de conjunto do equipamento
O material de alumínio artificial da espuma, manipulador que aperta em ambos os lados da posição da colagem, servo motor conduz a espuma de alumínio automática na pasta, rodo de borracha fechou-se automaticamente, o plástico de posicionamento automático da espuma de alumínio, elevação do manipulador automaticamente, elevação, em processo da associação 1 da pasta para inverter o rolamento, inverterá a pressão na pasta do alumínio da espuma, mesmo espessura em ambos os lados da bateria é formado pela placa do rodo de borracha.
3,3 introdução do sistema
3.3.1. Sistema de alojamento do quadro: O quadro adota a estrutura de solda da quadrado-passagem, que é firme e segura, e o alojamento adota a estrutura de alumínio do perfil e do plexiglás
3.3.2 sistema da associação da pasta: A associação da pasta adota o projeto da T-estrutura para reduzir tanto quanto possível o desperdício da pasta. Há uns pares de rolo de gerencio reverso da extrusão na associação da pasta para espremer a pasta na espuma de alumínio em uma velocidade ajustável.
Há uma válvula de descarregamento abaixo da associação do tamanho, de que é conveniente remover o material residual e limpar a associação do tamanho de baixo.
Dianteiro e traseiro painéis removíveis para a limpeza fácil.
3.3.3 sistema do raspador: O servo motor conduz os dois lados do raspador para mover-se. Quando o manipulador abaixa, abre. Quando a espuma de alumínio é imergida completamente na pasta, o servo motor conduz o raspador para fechar-se, e o tamanho de fechamento é ajustado no tela táctil.
Após o fechamento, o pente de endireitamento é pressionado contra a espuma de alumínio, e a espuma de alumínio é endireitada. O tamanho da placa reduzindo a polpa é ajustado como o tamanho exigido.
3.3.4 sistema de manipulador: o servo motor conduz o parafuso da bola para conduzir o dedo para apertar para mover-se para cima e para baixo. A distância movente pode ser ajustada no tela táctil.
Põe manualmente a parte de polo de fita adesiva no grampo do dedo, pressionam a tecla "Iniciar Cópias", o cilindro aperta a parte de polo, e o elétrodo servo conduz a parte de polo para baixo.
7. Meios da energia
7,1 a fonte de alimentação
7.1.1 tensão: AC380V± 10% na mudança instantânea da fase monofásica de menos do que 0.5s.
7.1.2 frequências: 50Hz±1Hz.
poder 7.1.3: 3 quilowatts
7,2 o ar
7.2.1 pressão: O partido A da fonte de ar fornecerá o ar seco de 0.4-0.6mpa.
7.2.2 capacidade: 3L/min.
8, configuração geral e padrão do equipamento
8,1 o dispositivo é equipado com o PLC e a relação de comunicação com HMI (RS232 ou RS485) para verificar os ajustes do estado e do parâmetro da máquina.
8,2 a cor da aparência do equipamento é o standard internacional 1C cinzento morno.
8,3 medido em 100mm longe da parede exterior da máquina, ruído do ≤ 70dB do equipamento.
8,4 o equipamento cumpre com standard de segurança do equipamento nacional relevante e todos os standard de segurança e exigências segundo as exigências do código relevante da segurança do partido a.
9. Controle de qualidade e serviço pós-venda
11,1 o período de garantia do equipamento estará a um ano da data da aceitação final do equipamento.
Durante o período, o partido B será responsável para a manutenção livre do equipamento e a disposição livre de acessórios do equipamento.
Em caso das anomalias do equipamento, o partido que B responderá dentro de 4 horas após recepção da observação de partido a, para fornecer soluções dentro de 24 horas, chega no local (dentro da província) dentro de 48 horas, e no reparo dentro de um tempo razoável.
Depois que o fim do período de garantia, partido B ainda será responsável para a manutenção do equipamento e somente carga para horários laborais e transporte e acomodação.
O partido B carregará somente o custo para a substituição e a compra das peças relevantes do equipamento.
11,2 durante o período de garantia, as seguintes circunstâncias não se aplicarão: em caso de dano do equipamento causado pelo terremoto, pelo tufão, pelo curto circuito, pela inundação, pelo fogo e pelos outros desastres além da resistência humana; em caso de dano sintético pelo partido A, as peças danificadas serão consumidas em condições normais como estipuladas no acordo técnico.
11,3 força maior: A força maior refere as circunstâncias objetivas que são imprevisíveis, intransponíveis e inevitáveis na altura da conclusão do contrato por ambos os partidos.
Se o partido B não entrega os bens ou atrasa a entrega devendo forçar maior, o partido B notificará imediatamente o partido A e enviará o certificado do acidente emitido pelas autoridades governamentais locais ao outro partido no prazo de 14 dias após a ocorrência do acidente.
Para a confirmação.
Depois que o evento da força maior está eliminado, se o partido que tem o evento da força maior pode continuar a executar o contrato, notificará imediatamente o outro partido na escrita, e o demander fornecerá uma observação escrita para a resposta.
os pessoais 11,4 do partido b (e o partido b escolhe o partido do transporte) na cena do partido a, devem restritamente habitar pelas leis nacionais, pelos regulamentos, e pelo partido relevantes a sobre as exigências do ambiente e de saúdes e segurança no trabalho, não devem ter o comportamento da poluição e danificá-lo ao ambiente, devem ser ao mesmo tempo equipamento de proteção relevante vestido, e não podem interferir com os pessoais de operação da saúde ambiental e da segurança do partido a para exercitar seus deveres.
